叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

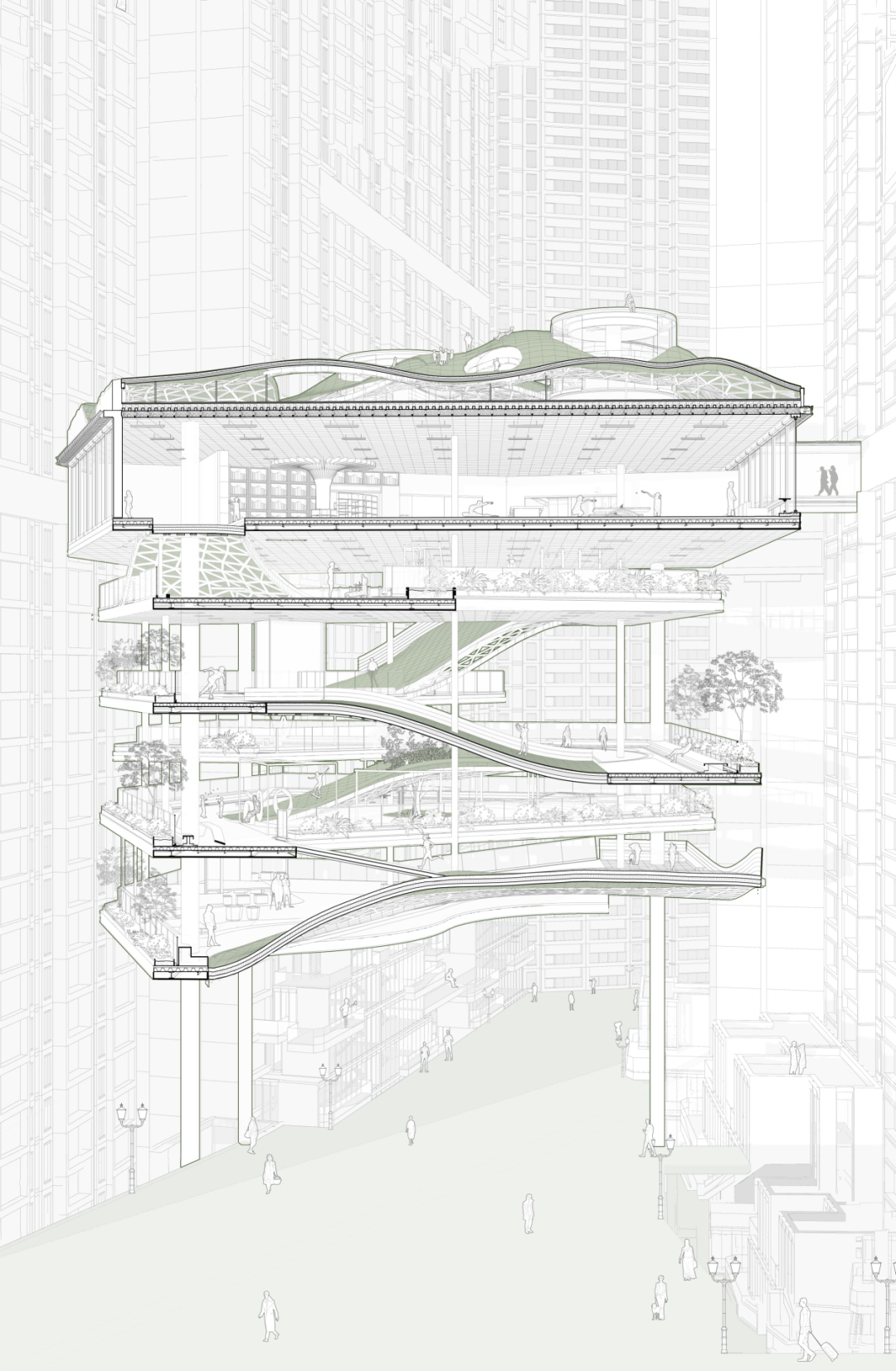

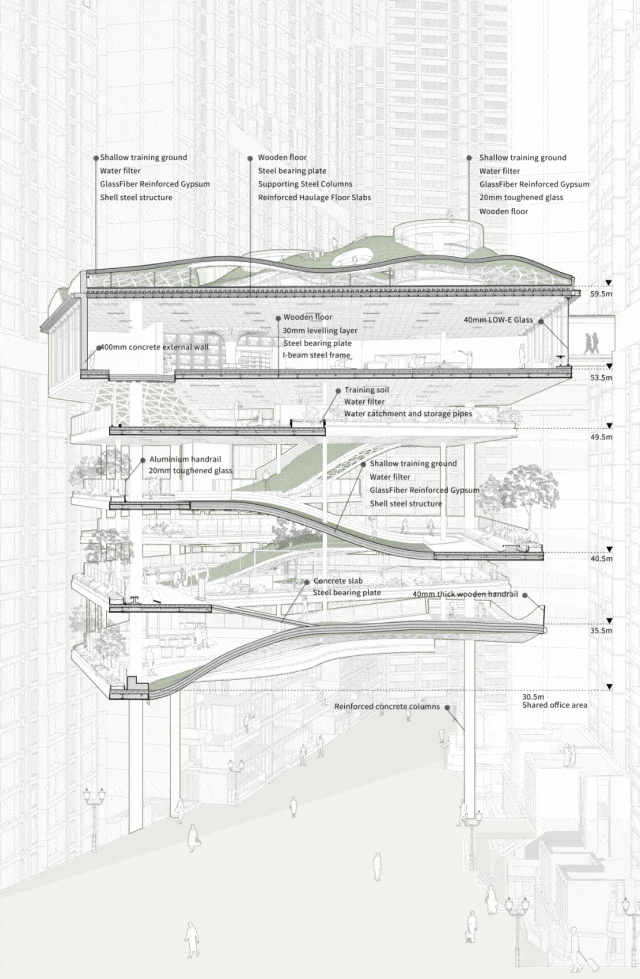

作为2023年拿霍普杯荣誉奖的获奖者之一，今天分享下去年赶图几小时快速出细剖透视图过程图，图纸制作不难，重点就是要结合图版的风格进行尽可能细致的图纸处理，希望对大家有帮助。

SU准备阶段

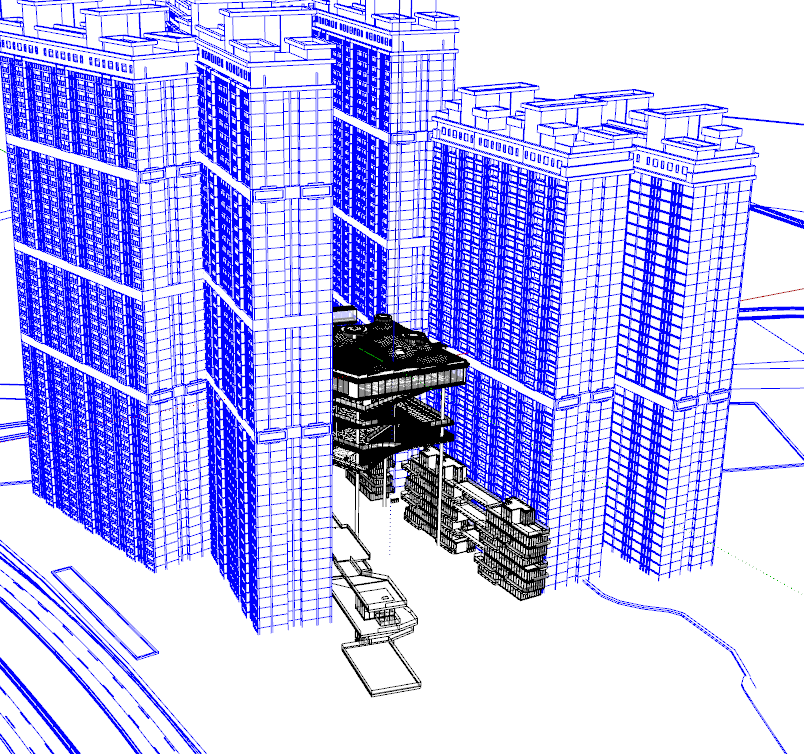

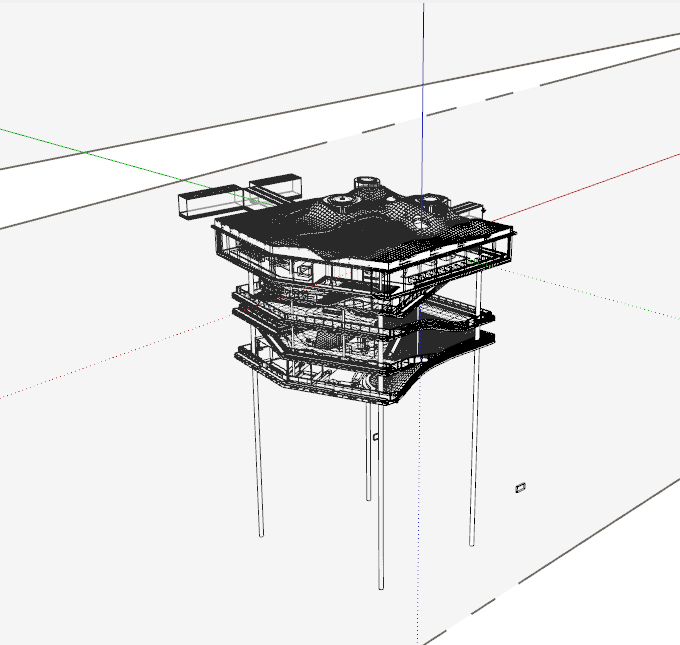

STEP1：在处理好su模型即建完建筑模型后，将建筑整体建组。并且找到自己需要的（比较好的）剖切角度，SU中在单独组内处理好截面可以让截面工具不影响其他的场景。

STEP2：在知末网或其他网站下载差不多符合自己预期的建筑模型作为场景线稿（可以自己建模、或者可以后期ps处理，因为是剖透视图，透视处理很麻烦所以这里选择用模型可以更精准得到效果）

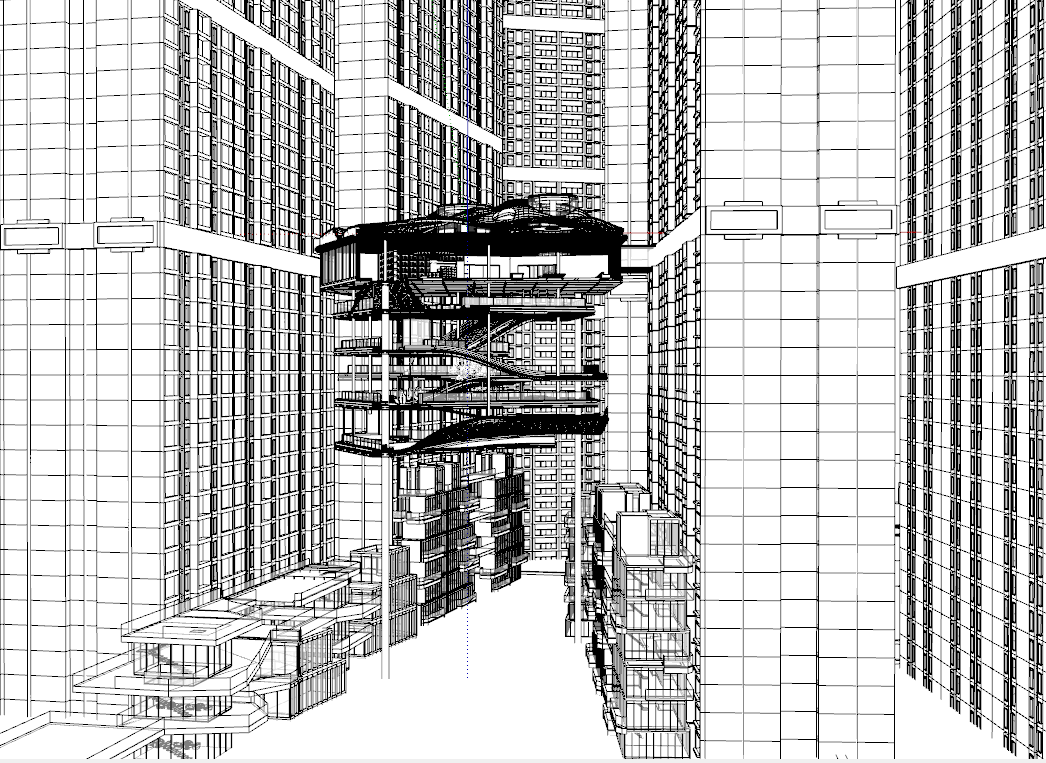

Setp3：准备找剖面角度（也可以先找角度后放场景模型），找到适合的角度后调整场景模型，如果有图纸需求可以在角度中自行添加模型细节避免ps阶段产生不必要的麻烦。

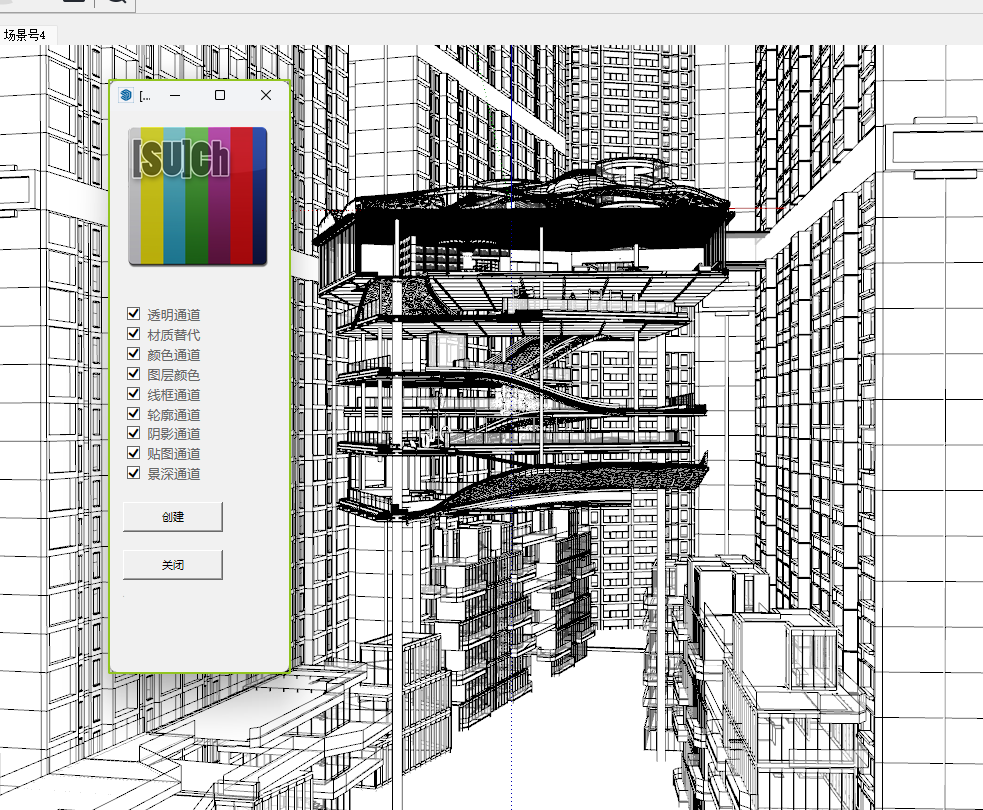

Step4：su的坯子库需要下载一键通道插件/导出多通道图（版本不一样名字不一样）。在这里选择自己需要的通道，一般会选择材质、图层、阴影通道。（记得保留在原本角度再开始导出通道图，之后场景栏里找到对应的通道场景一张一张导出）

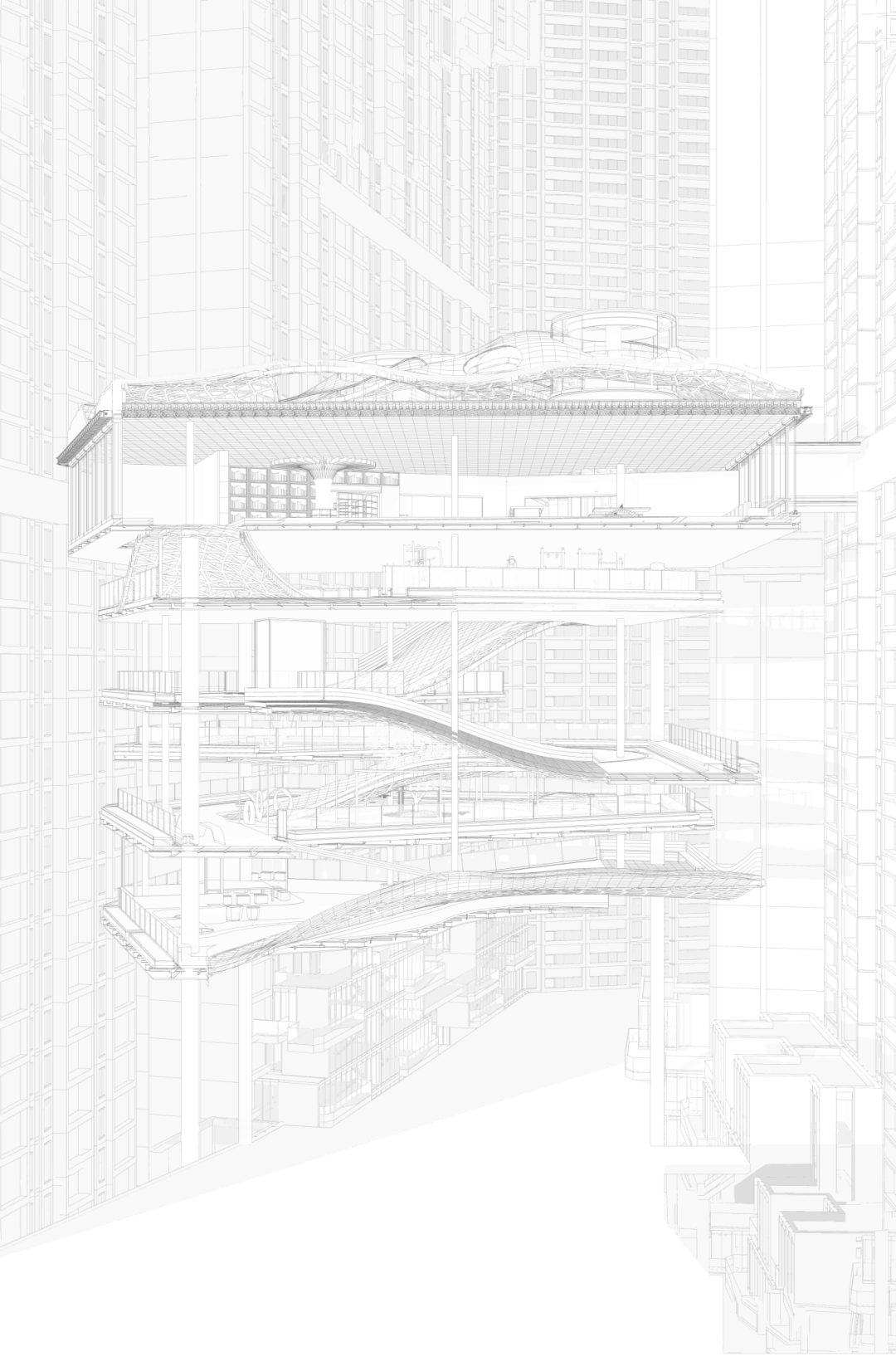

▲导出图纸&让线性深度均衡

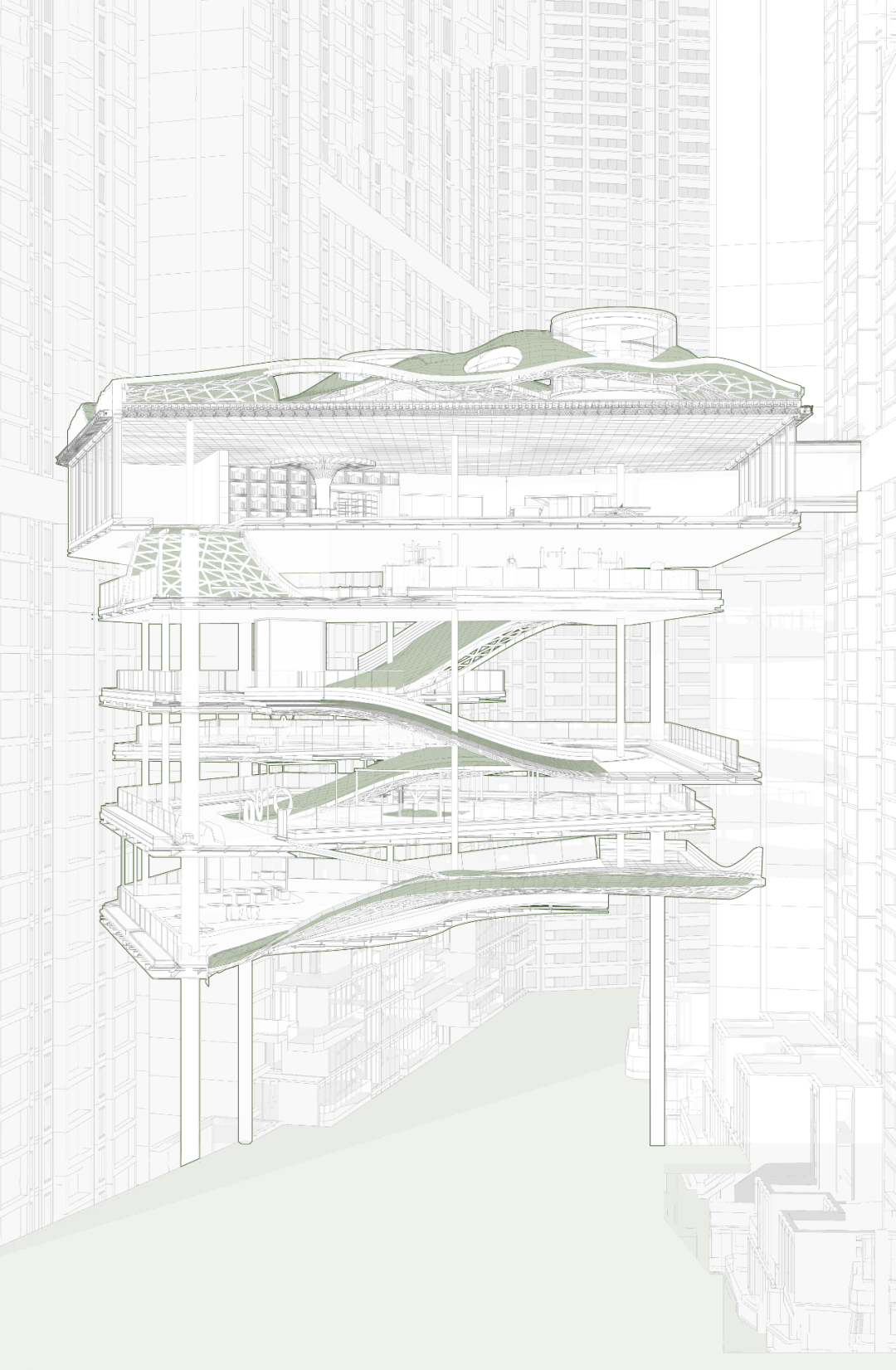

STEP2：根据图纸上其他分析图的颜色去增加主题色（这张图板主题色是淡墨绿色），这里选择在草地的坡上和地面增加绿色色块，同时配合通道图导出的阴影增加层次。为建筑单体增加描边（这里回到SU的角度单独导出了一份不带场景的建筑线稿，单独处理建筑）。

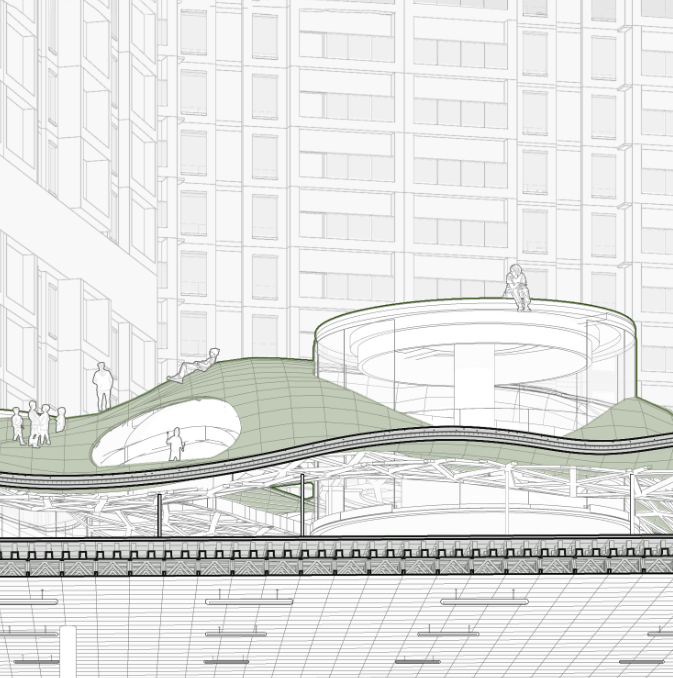

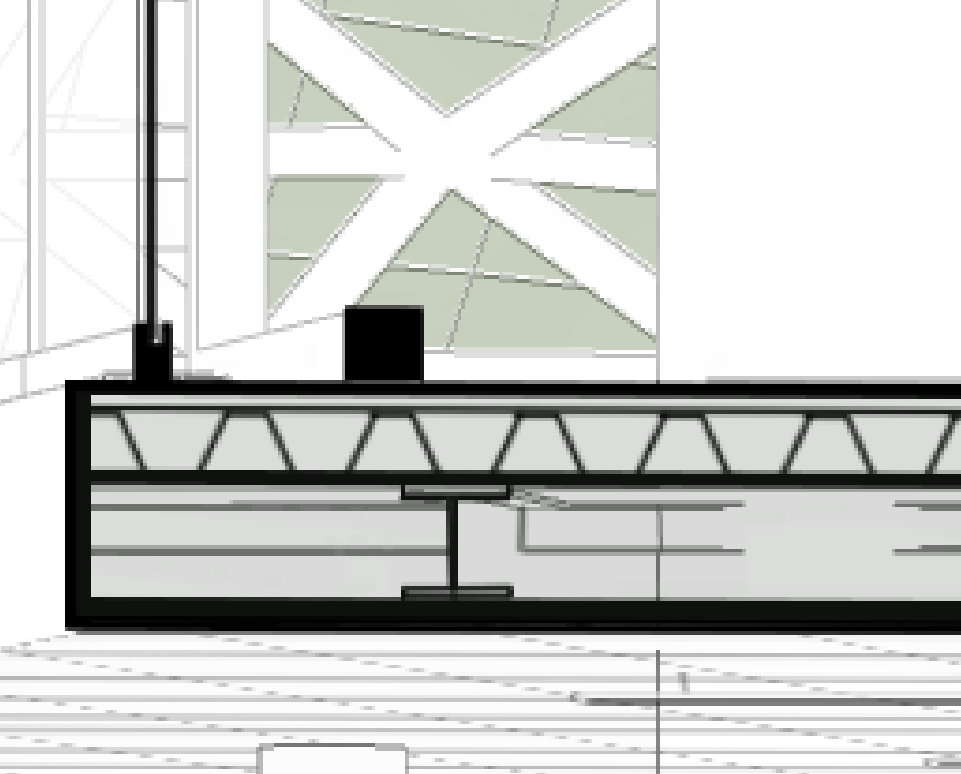

STEP3：处理图纸的剖面部分-为：增加描边、处理内部结构细节、删减建模出现的不合理的地方。（工字钢因为建模没有处理的缘故选择ps钢笔手动添加，可以复制处理）具体可以找到最初留档的黑色剖切面，选取后对剖切面进行描绘，使用钢笔工具画出一个后，在注意透视的情况下复制粘贴。

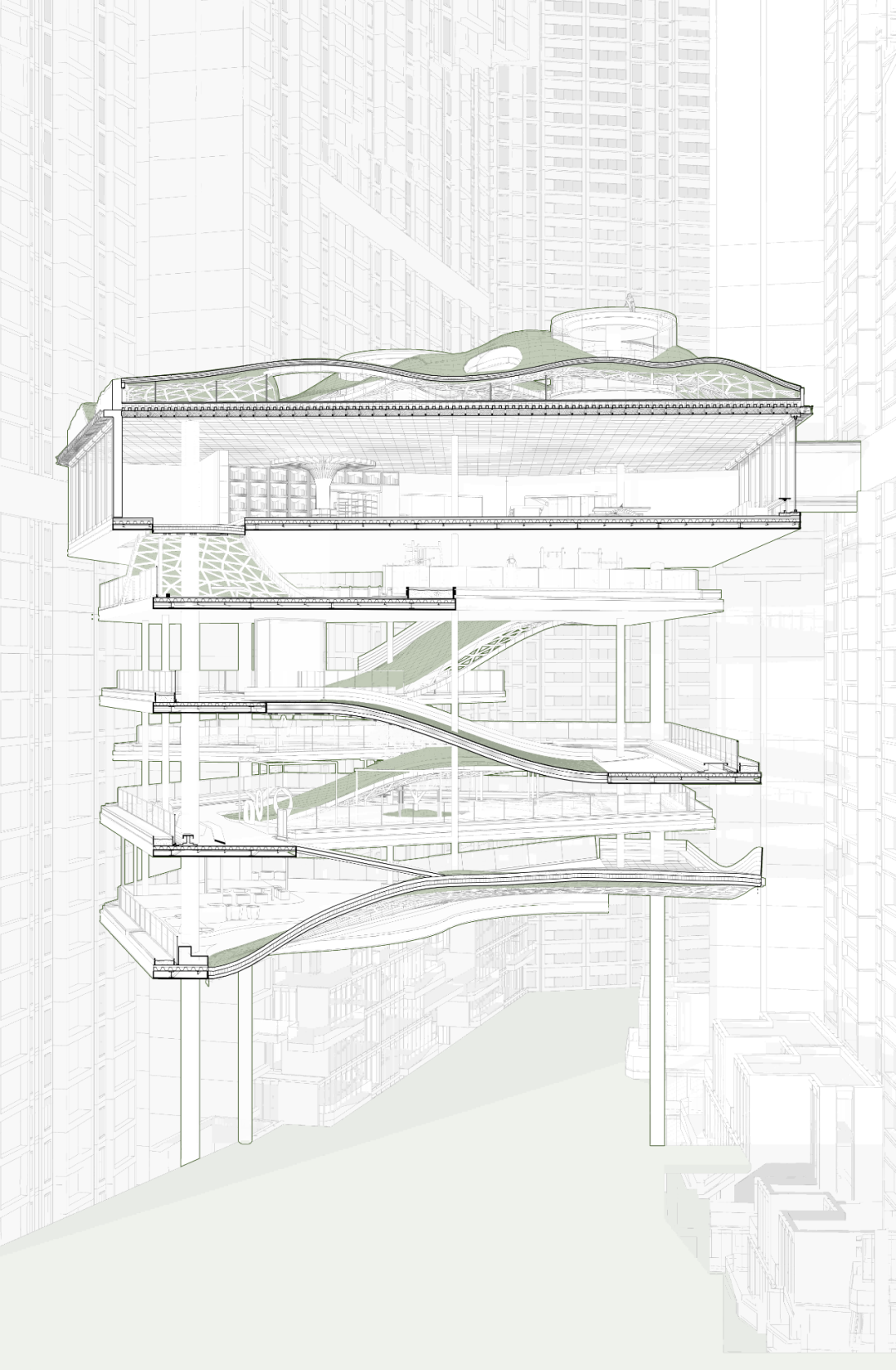

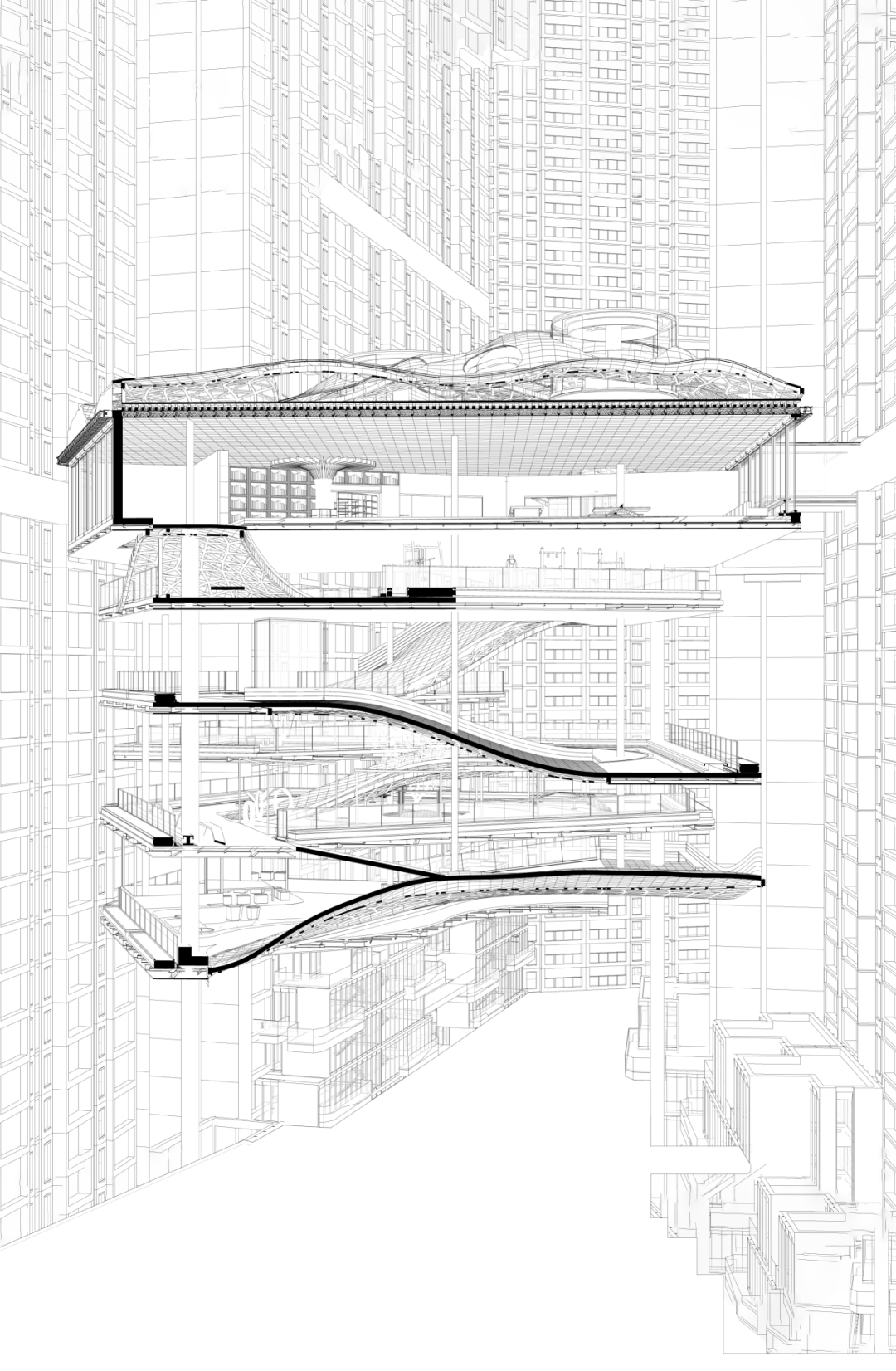

▲处理剖切面

▲手绘细节

STEP4：在知末网或pinterest等素材网站找一些植物的线稿素材，根据透视和场景放置，注意区分透明度和亮度，如果带透视可以使用变形工具或者CTRL拖动框角的白色角标进行角度透视变形。后续添加人物素材同理，人物可以适当注意玻璃以及遮挡关系，一般用蒙版处理可以更好地做后续调整。

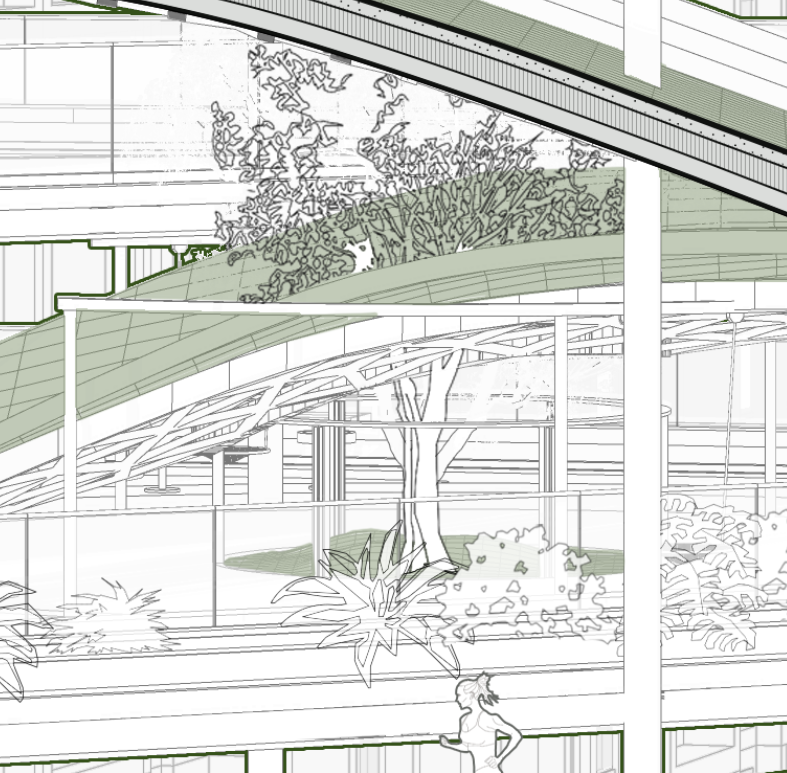

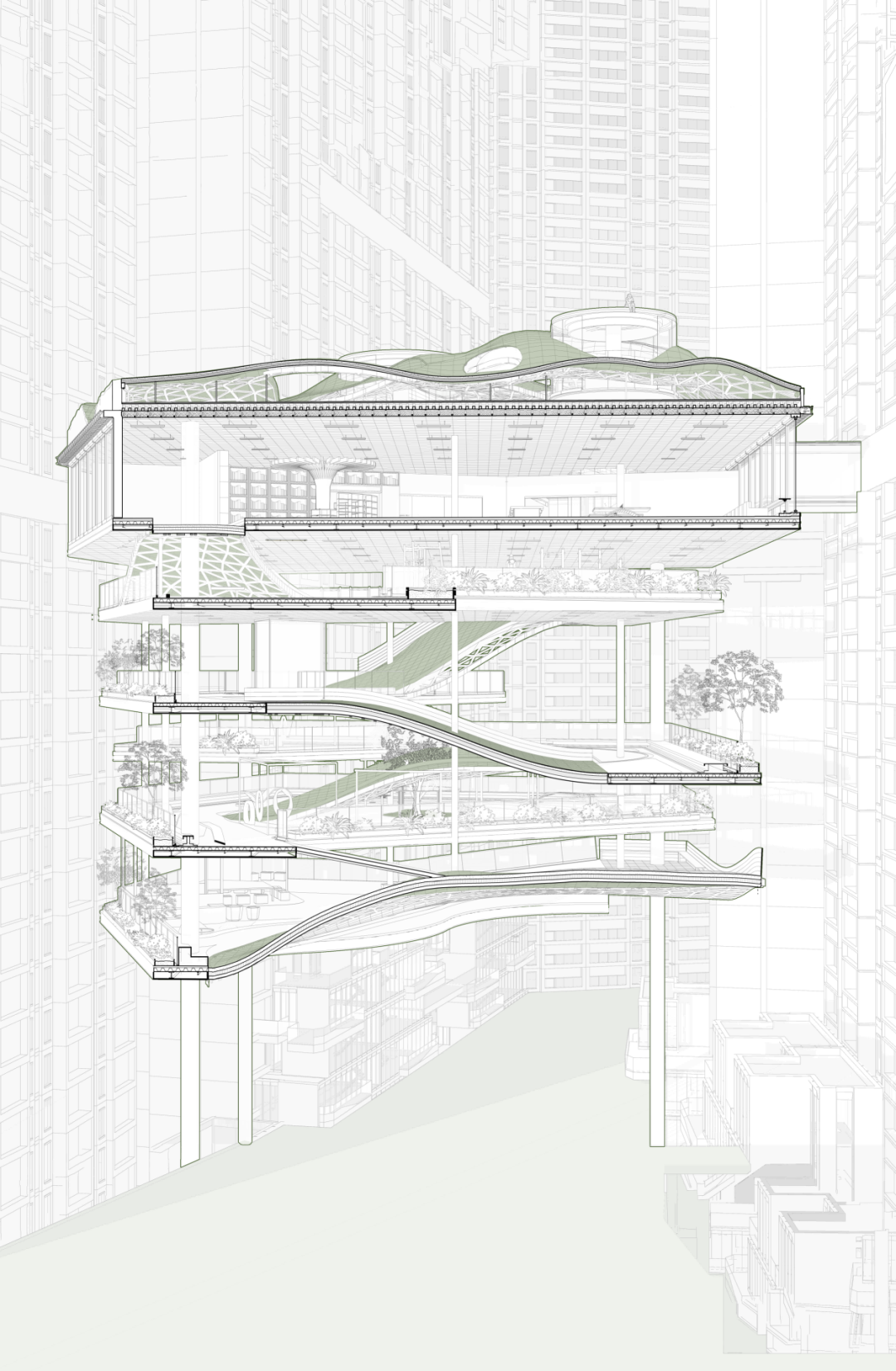

▲添加植物&添加人物

▲人物遮挡关系&植物遮挡关系

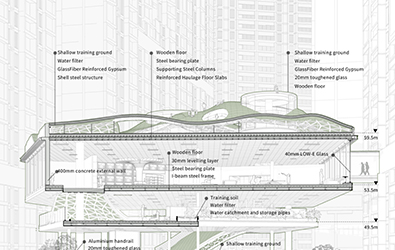

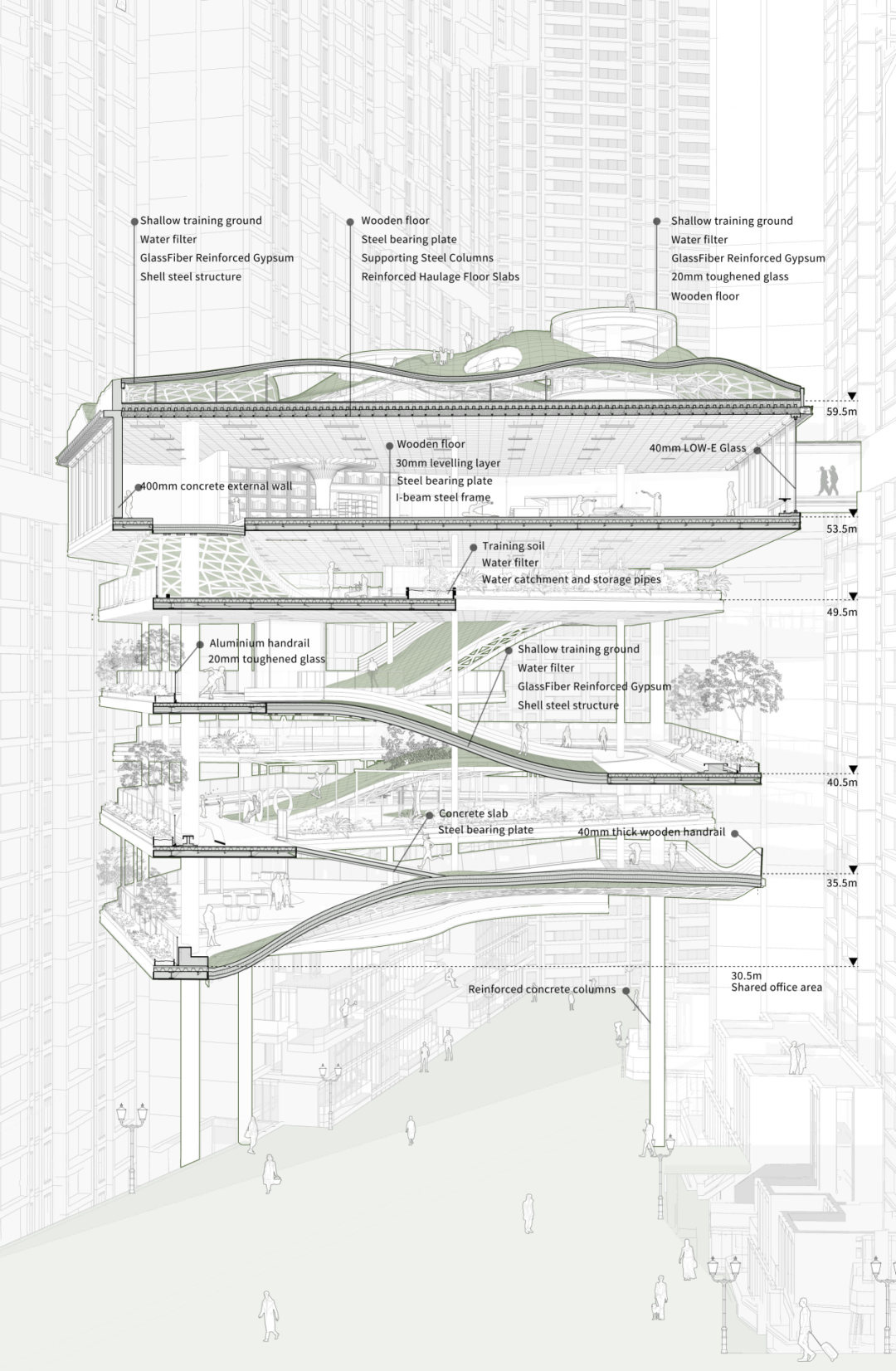

Step5：添加标注，这里因为排版问题选择在图面上添加，也可以选择在单独区域添加标注信息。
