制图教室丨剖透视+分析图，一图两用！

方案介绍：叠园记

首先来一段简单的方案介绍，方便大家从方案出发去理解制图。

我们从岭南园林的造园智慧中汲取灵感，以岭南园林路径组织的垂直性特征为线索衔接起场地内外，将复杂功能与新老建筑串联起来，构建起全龄友好的健康慢行系统；在进行较为完善的研究基础上，运用岭南园林中天井、冷巷的传统绿建思维，组织主被动结合的绿建策略，以应对广州地区的湿热气候；最后学习岭南园林中的景观营造理念，将疗愈景观置入到路径节点、天井、冷巷之中。以上，完成了“叠园”。

构思+寻找案例参考图

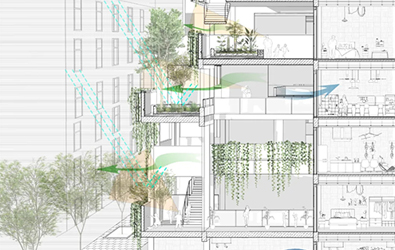

在方案中，我们设计在场地北侧建立“公寓+垂直景观”的疗愈花园，缓冲场地北侧消极视线，同时景观与居住功能的结合也为老年人打造了更为舒适疗愈的居园一体的空间。于是，我们希望这张剖透构造线稿图不仅可以表现北侧垂直花园的结构和空间关系，也可以在此基础上体现出它的通风效果，视线关系，采光效果等等，作为一张带有分析的技术图纸。

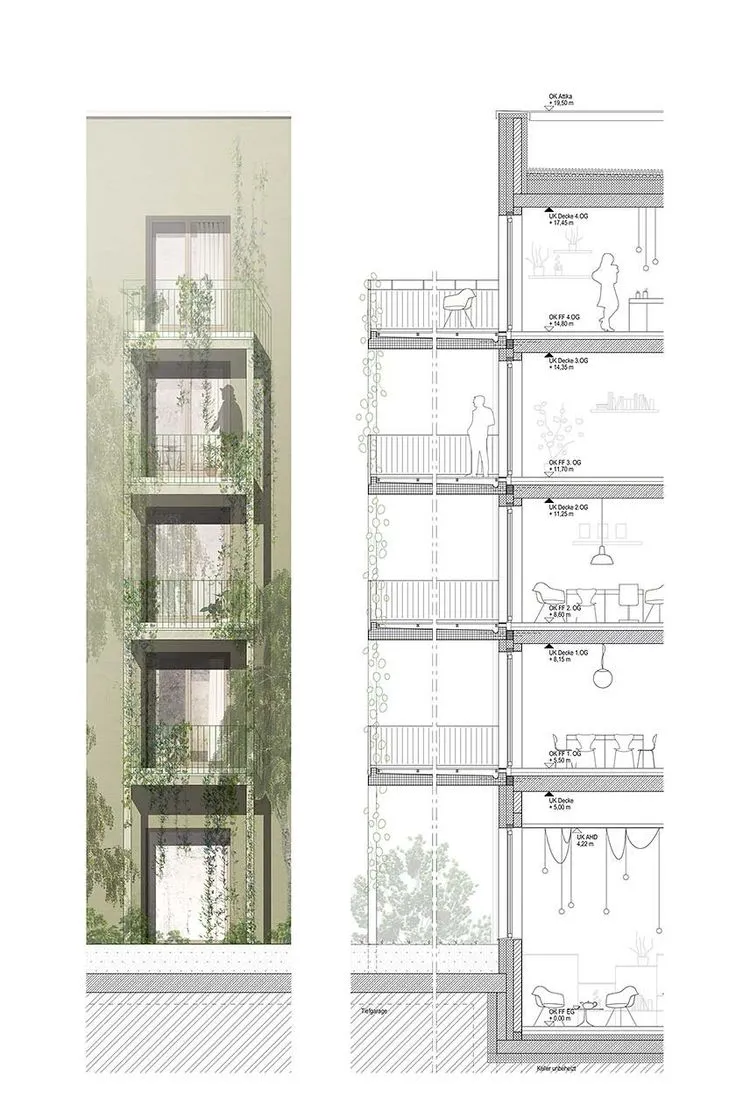

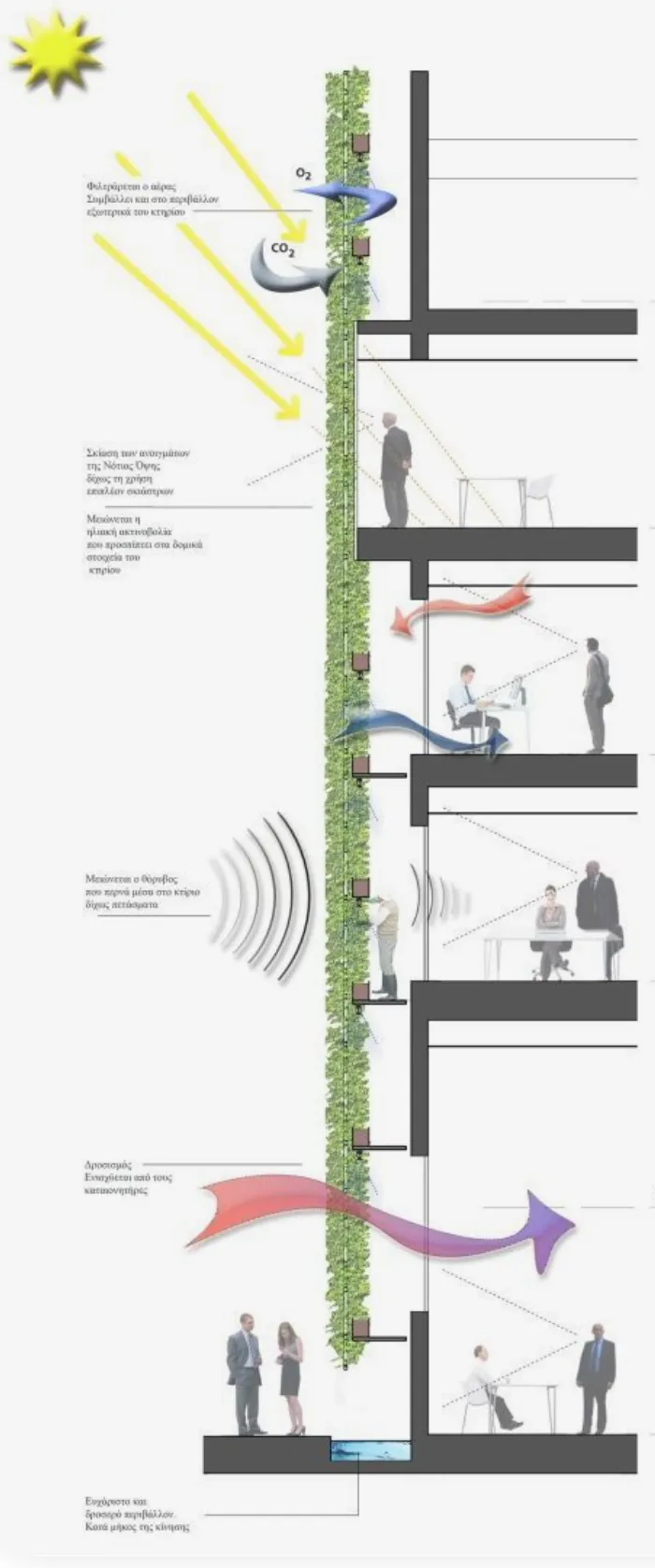

基于此，我们开始搜索一些合适的案例参考图。

打开模型，思考这张图主要的表达内容。为了更加清晰地表达建筑内部的空间关系，我选择用带有两点透视的剖面进行表达，为了配合其他图纸的效果，我决定采用线稿风格。在线稿风技术图纸上叠加分析。

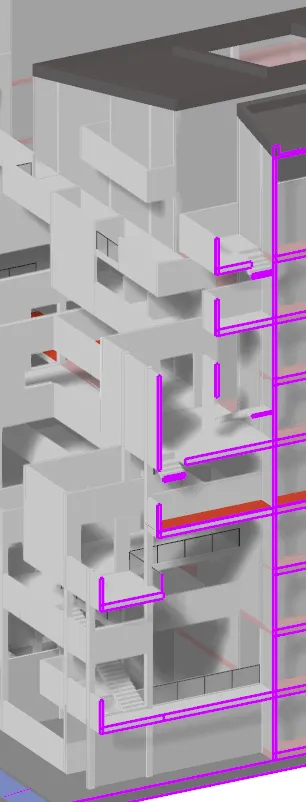

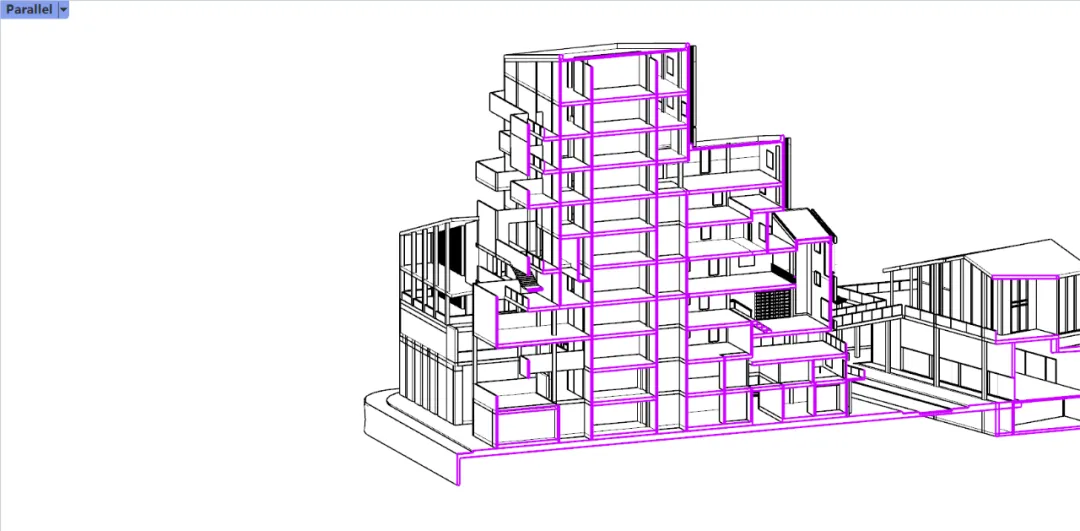

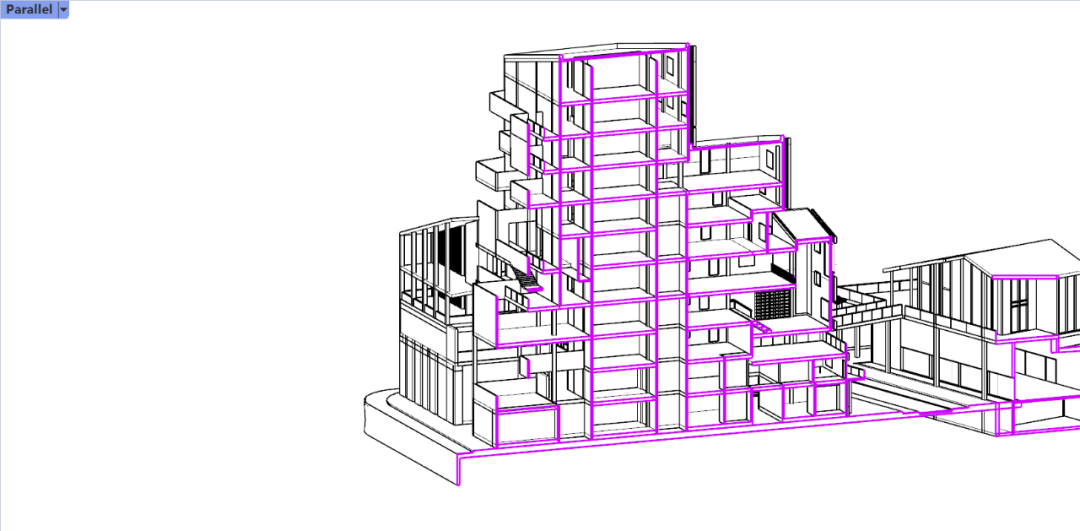

找到合适的角度后，我们重点关注北侧的垂直花园空间，并且反复调整角度。

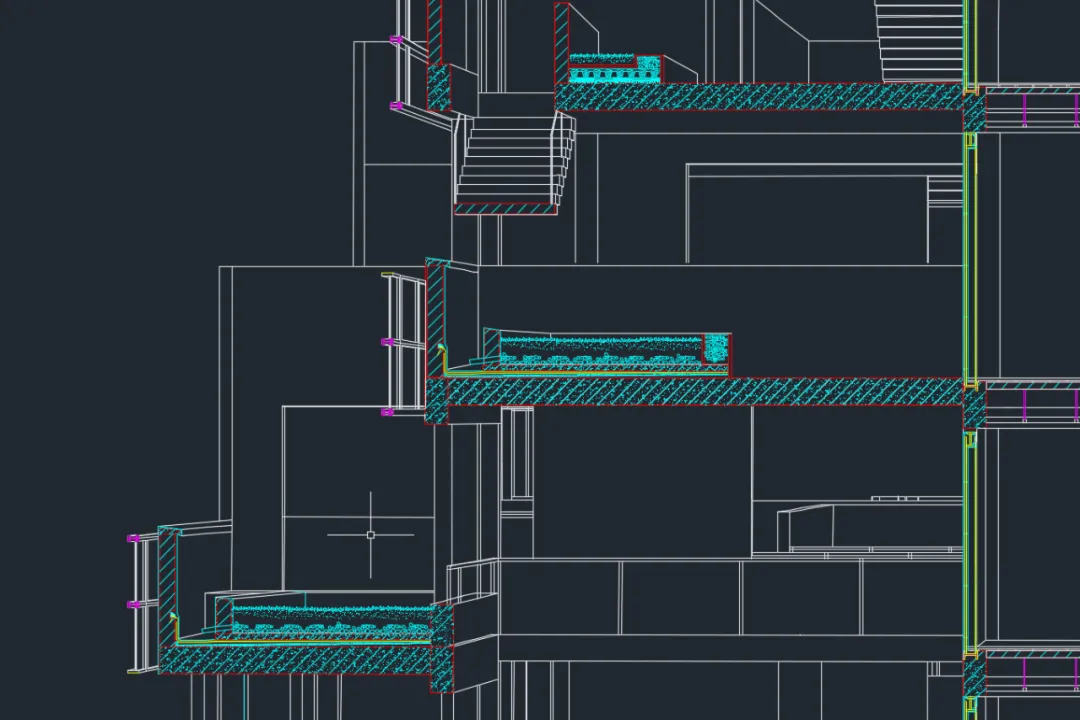

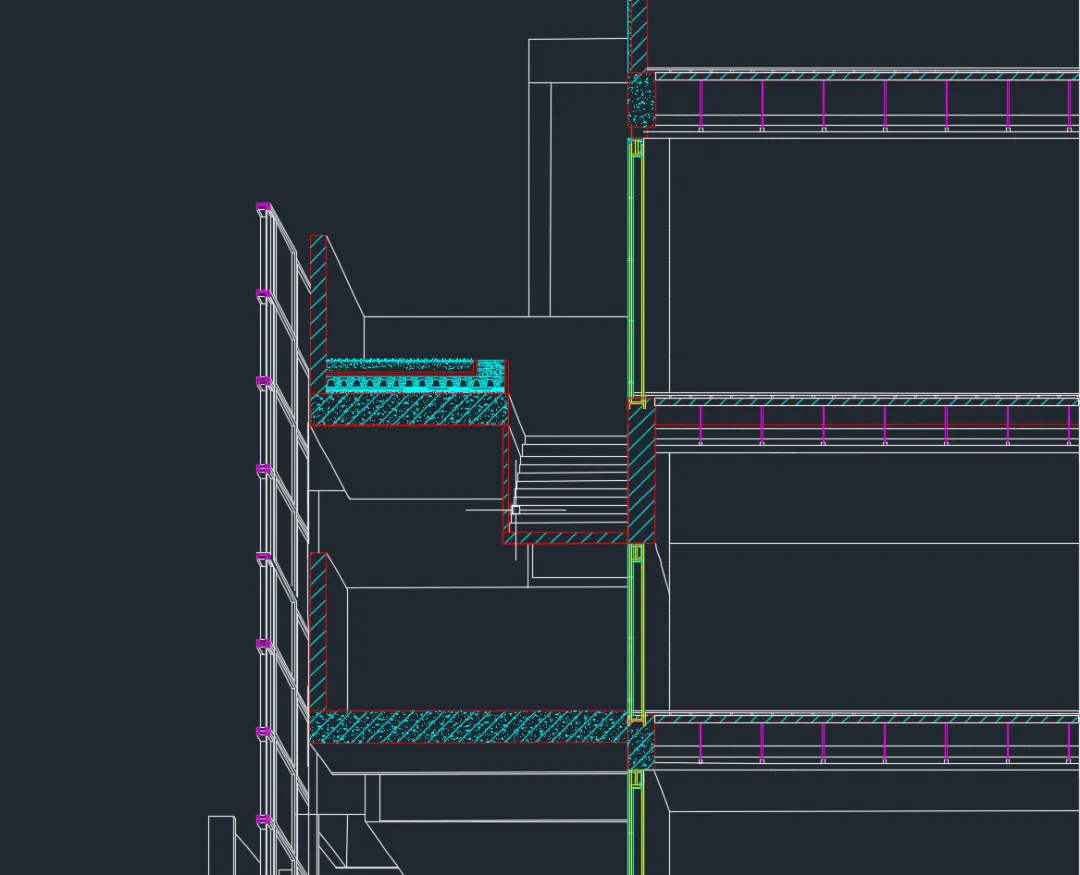

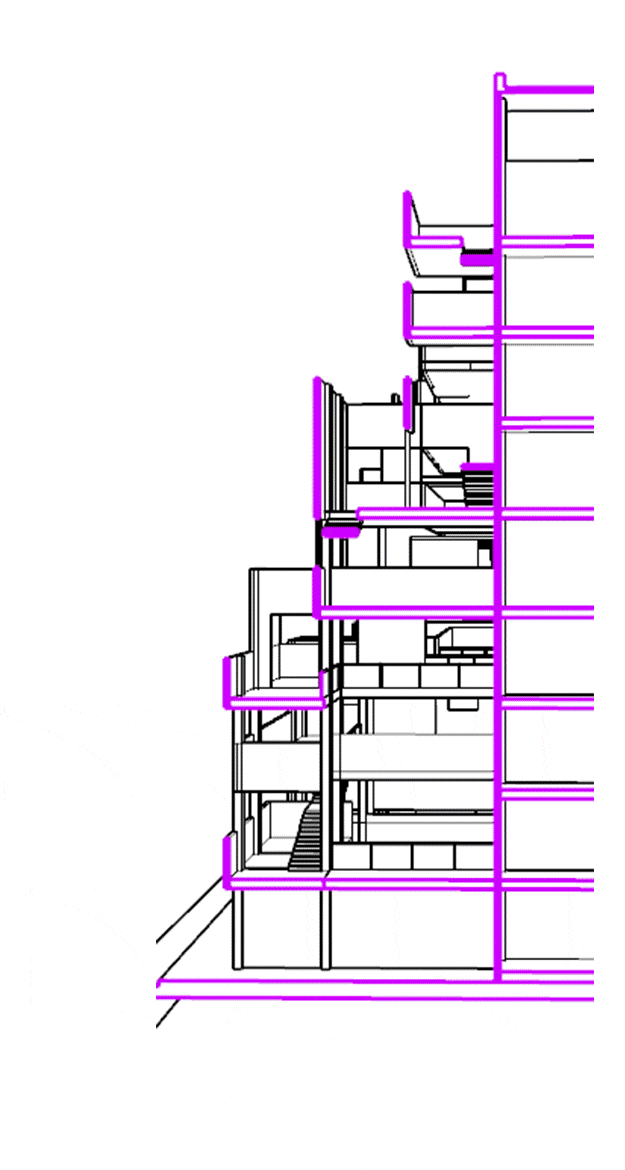

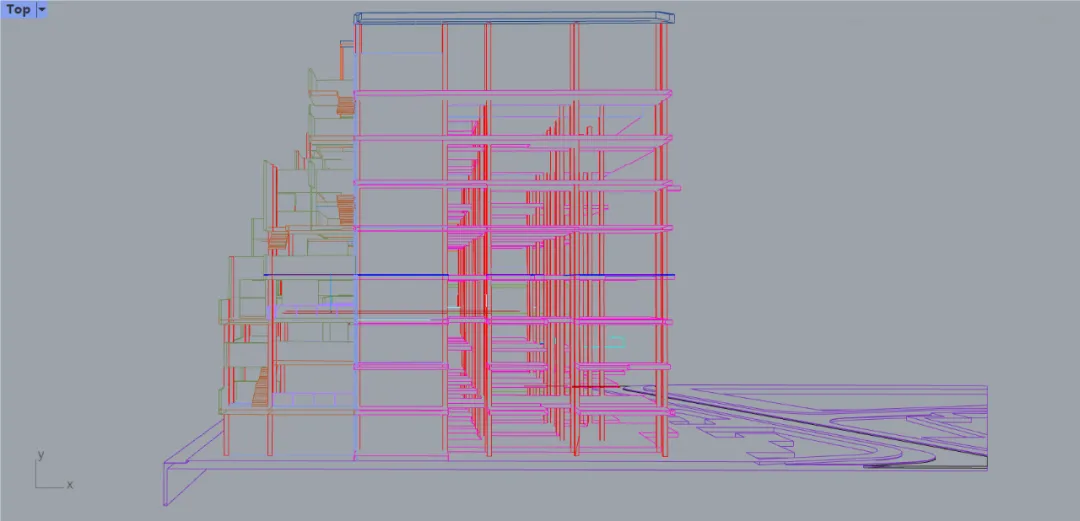

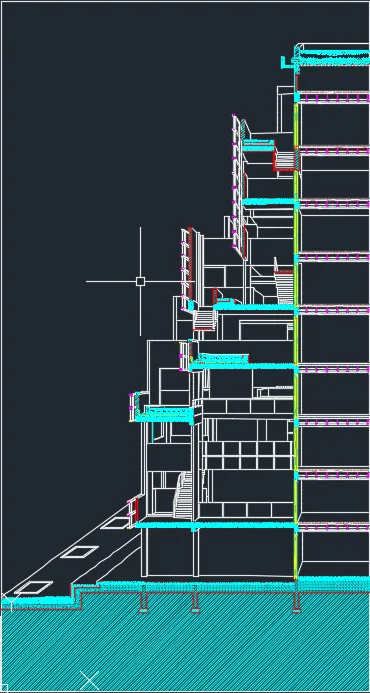

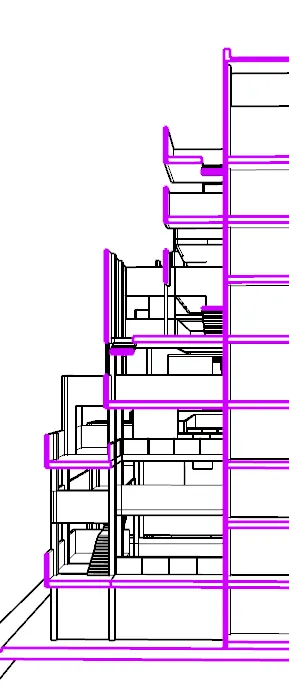

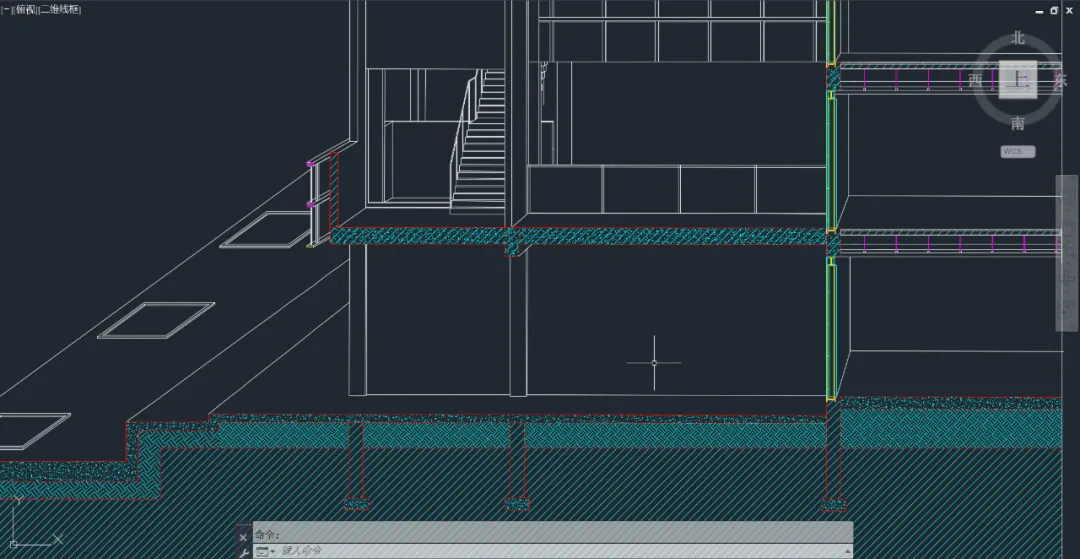

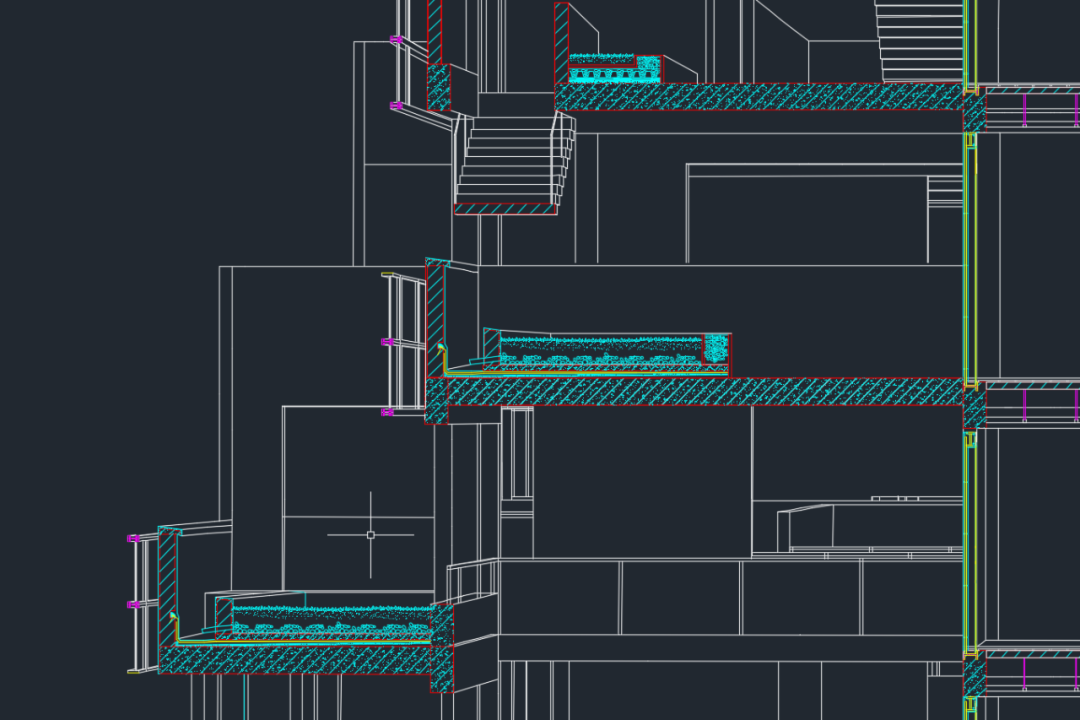

Make2D命令选中模型，导出线稿，在Top视图中找到导出的线稿。导出线稿图进入CAD进行修改完善。

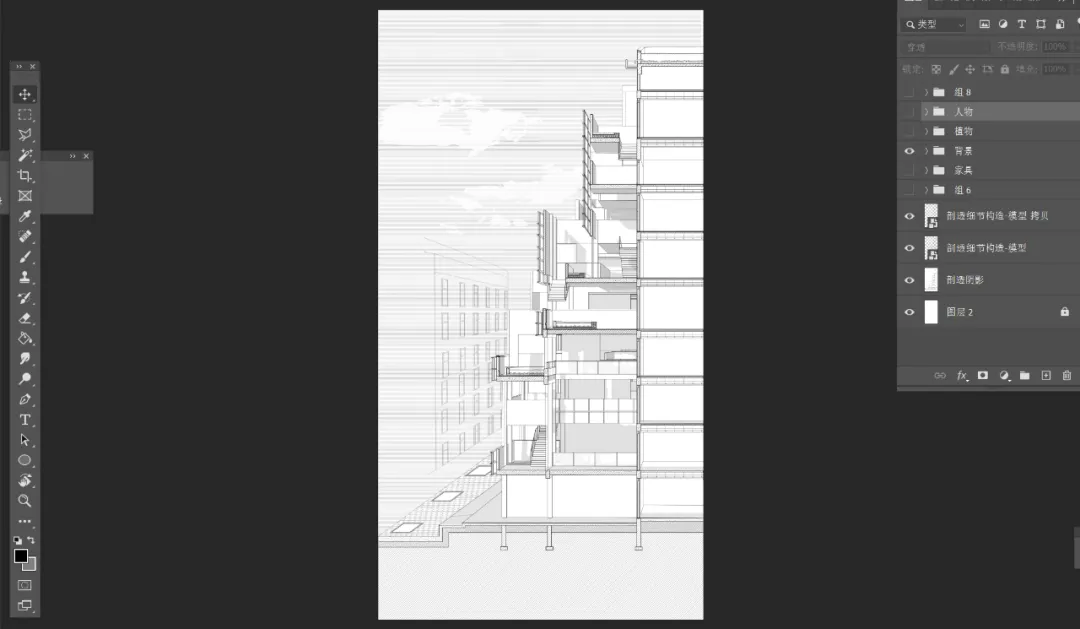

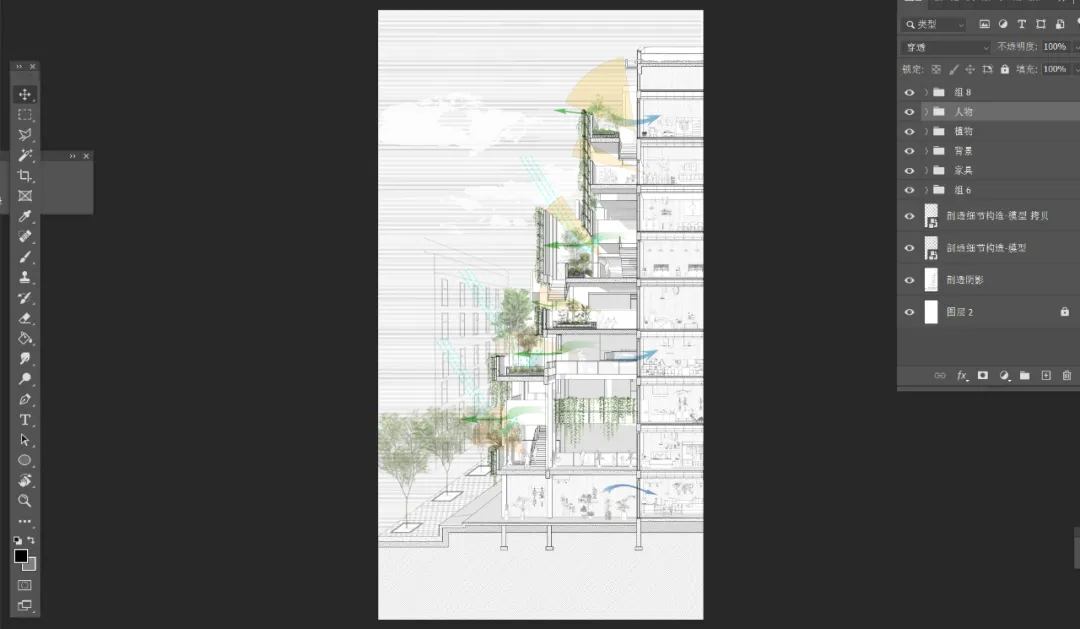

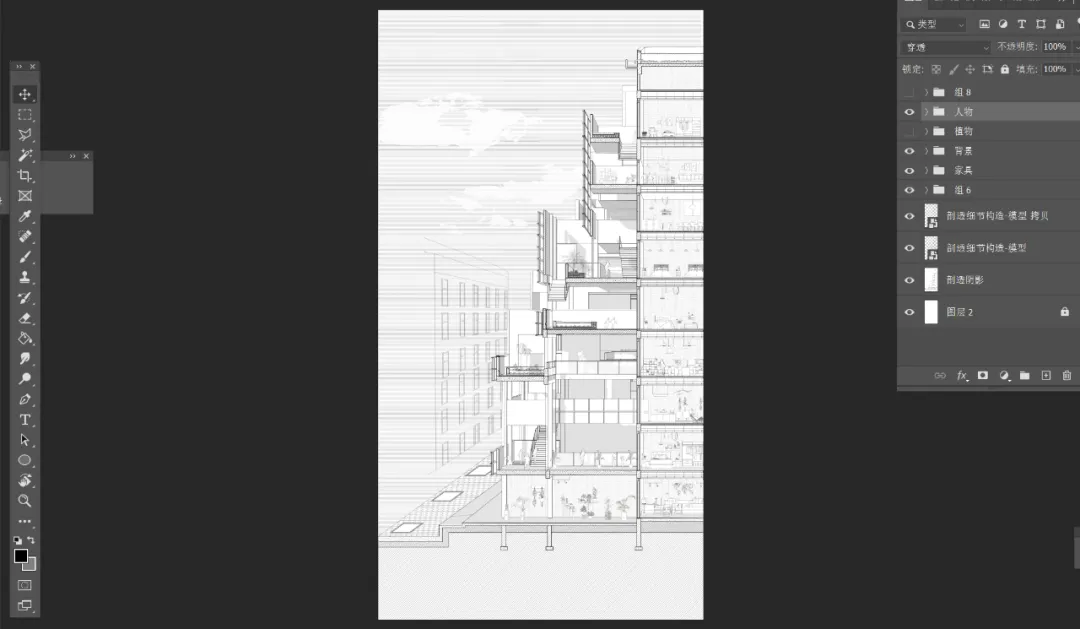

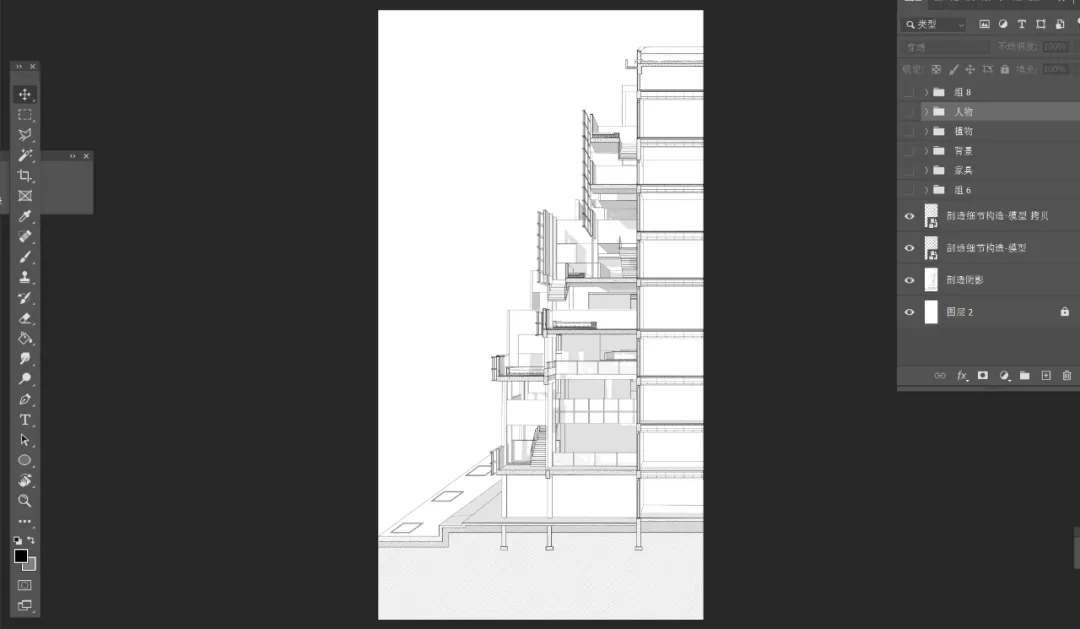

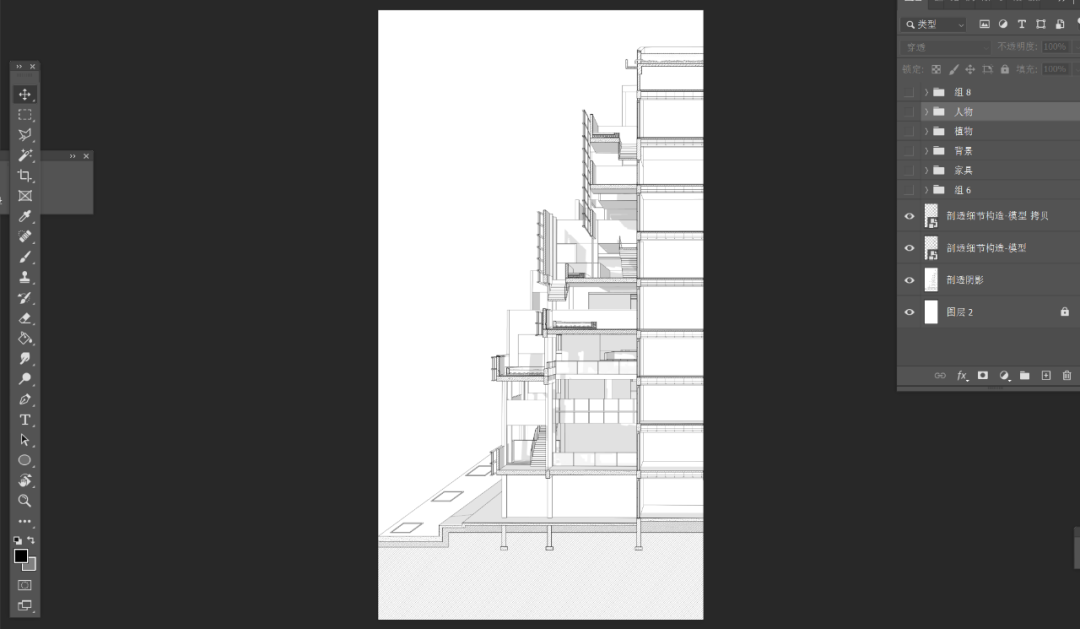

调整好线形后打印，导入ps。

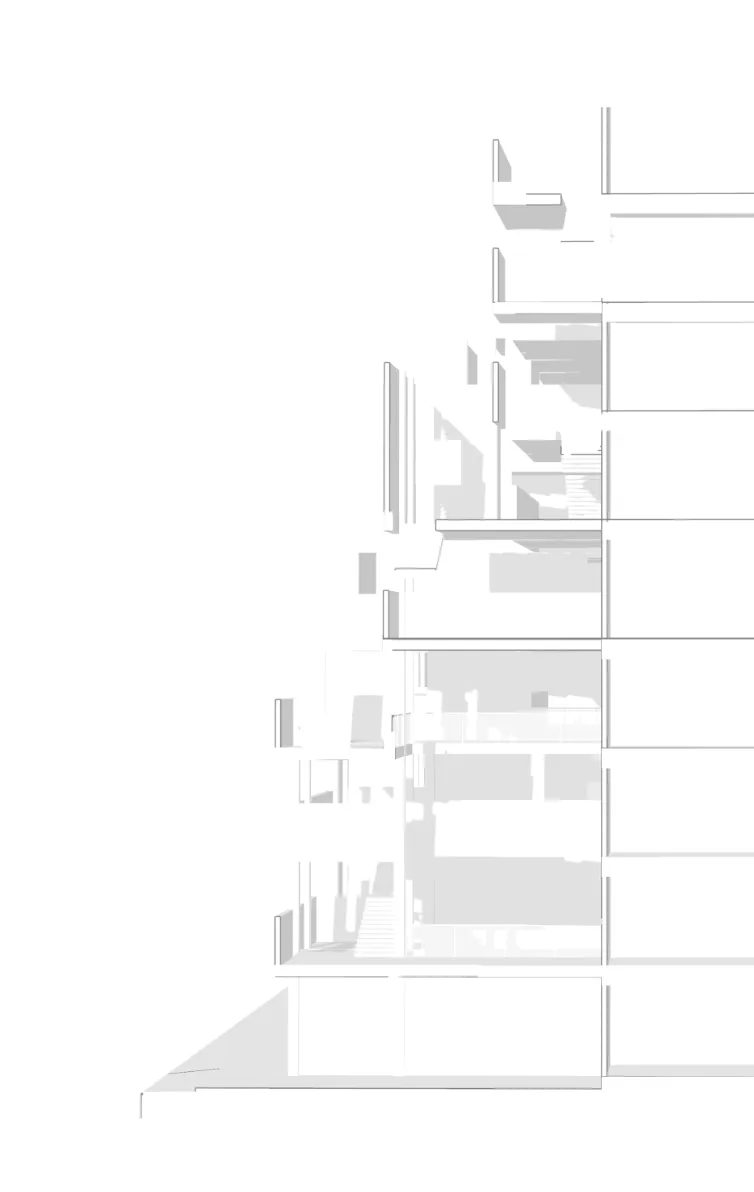

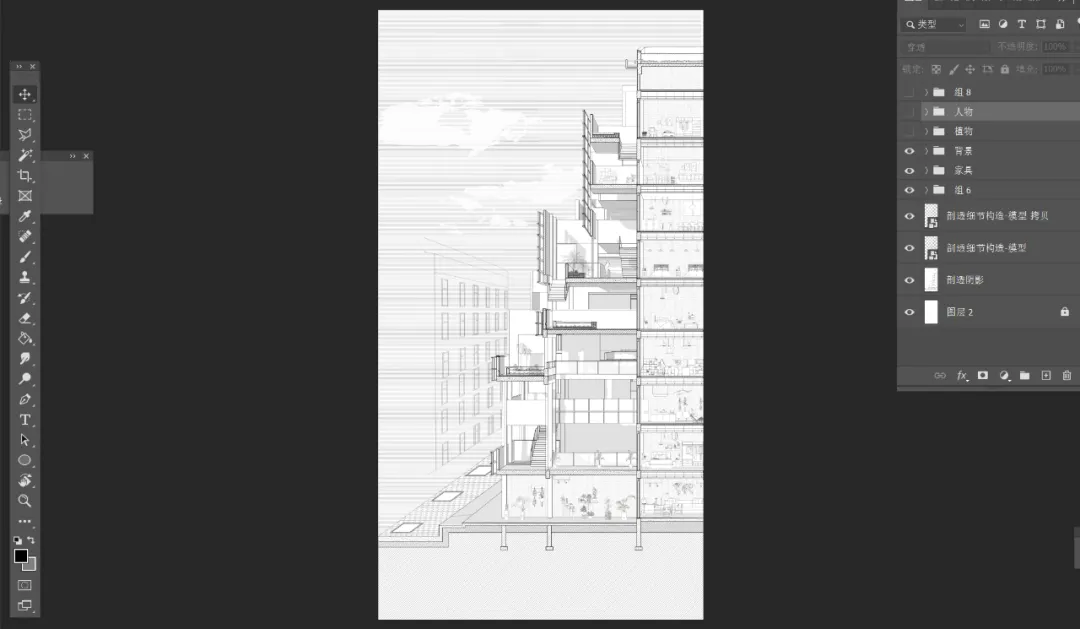

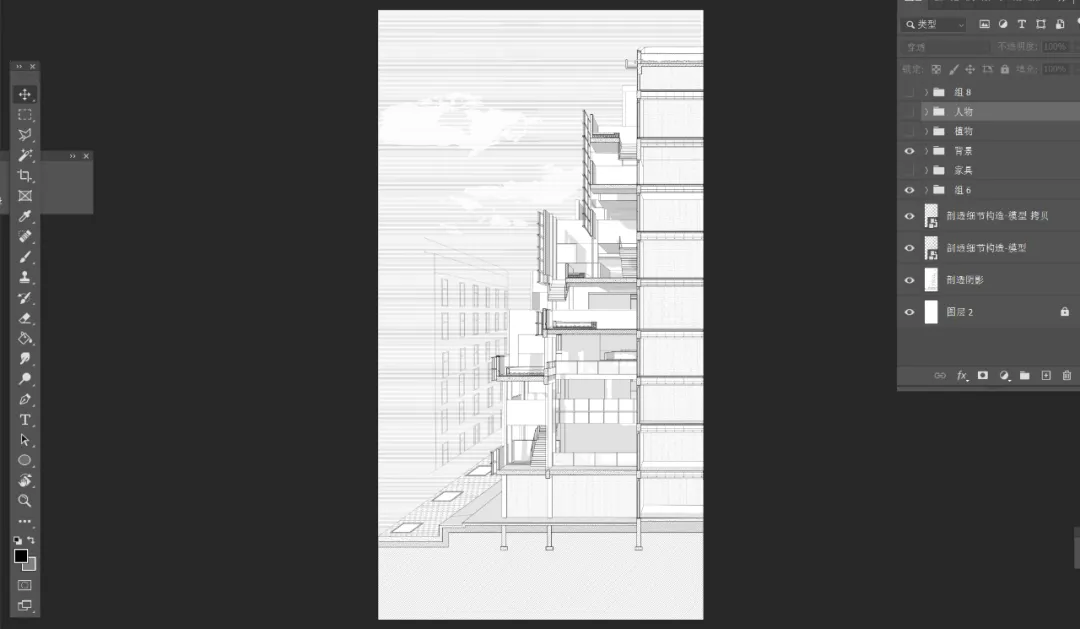

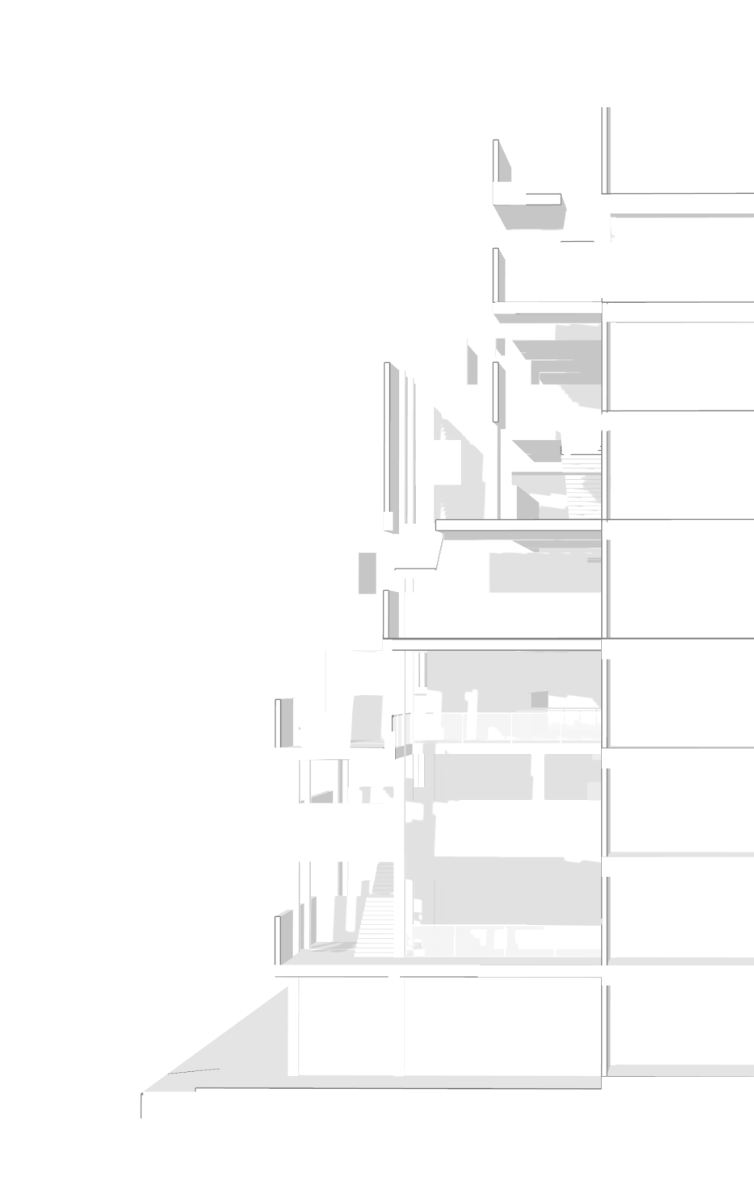

导入rhino中调整好的阴影。想要得到一张rhino里界限分明的阴影（类似su的阴影效果），需要对rhino的渲染模式进行设置。导出一张阴影底图。调整为正片叠底模式叠加。

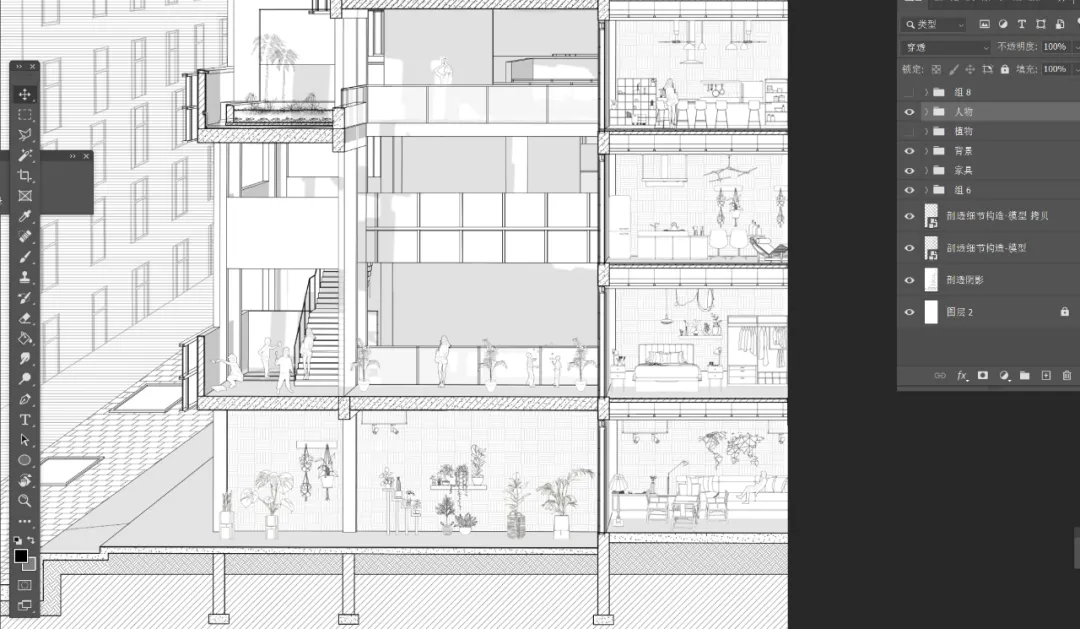

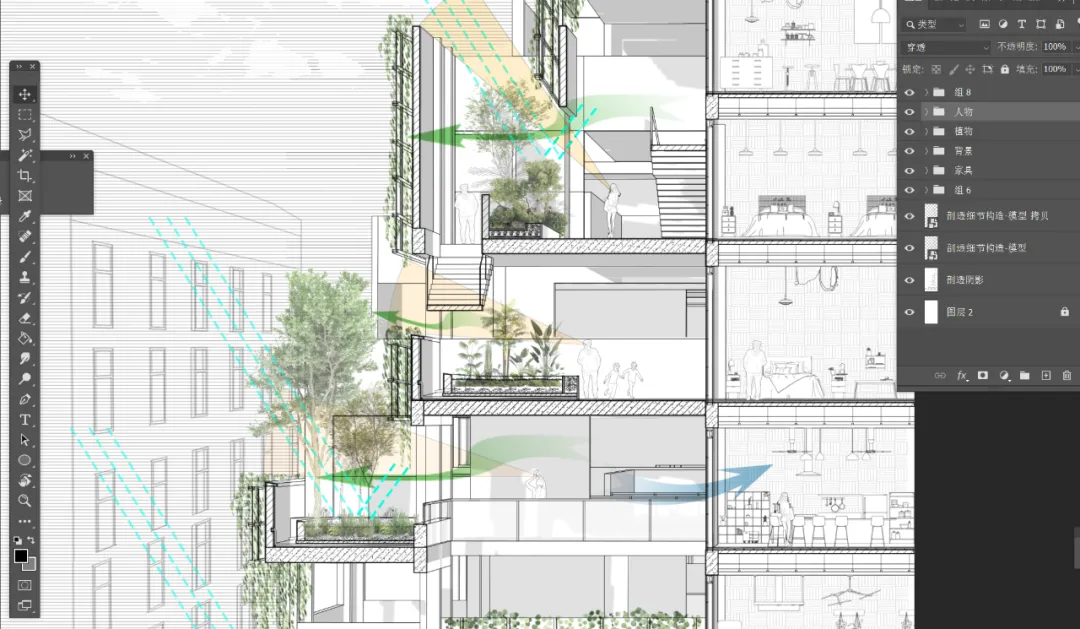

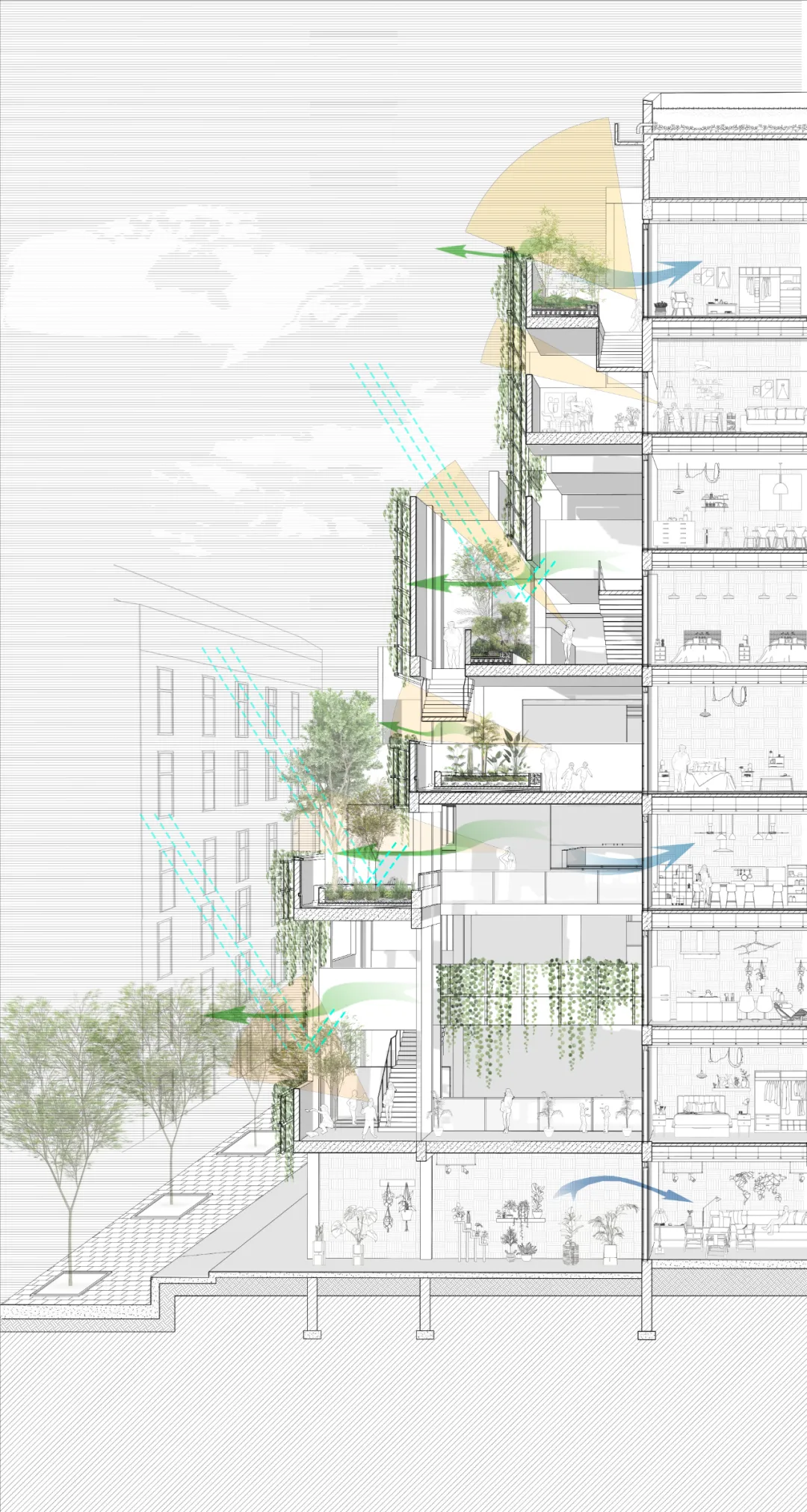

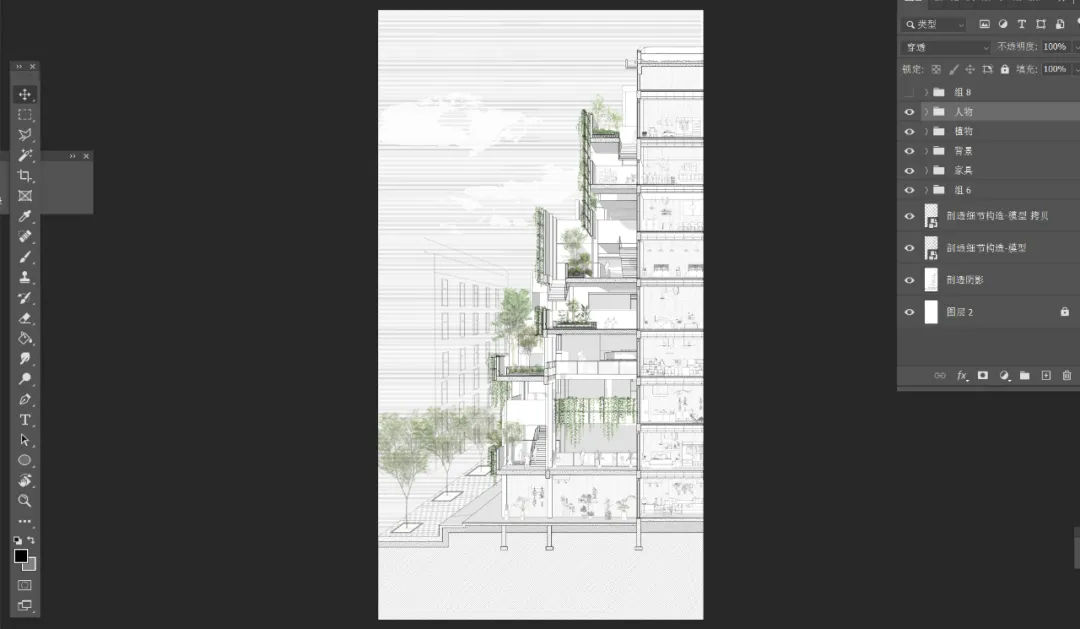

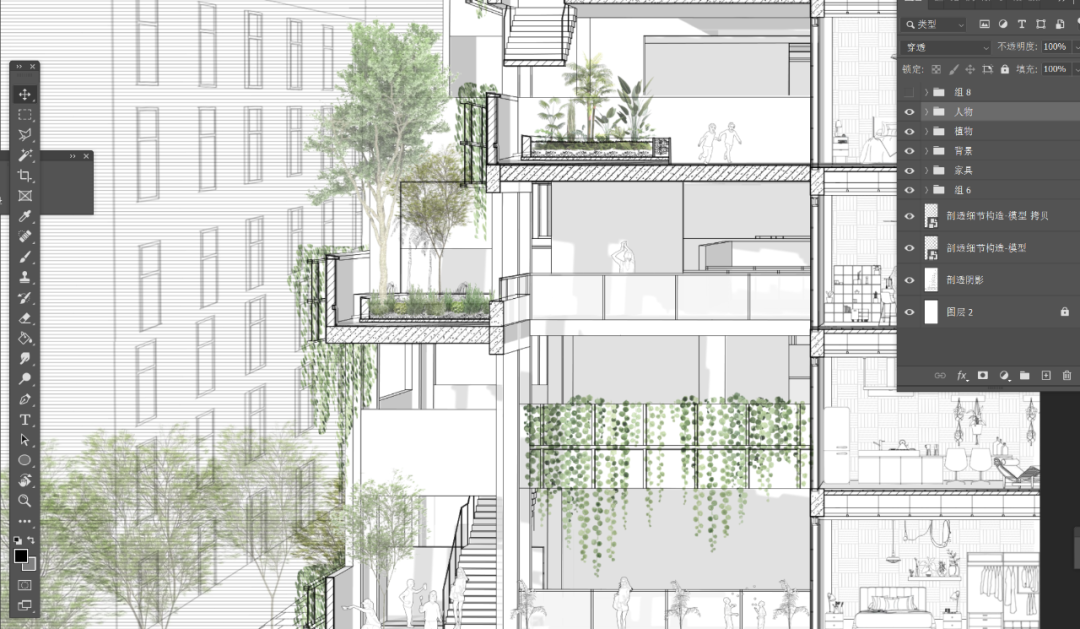

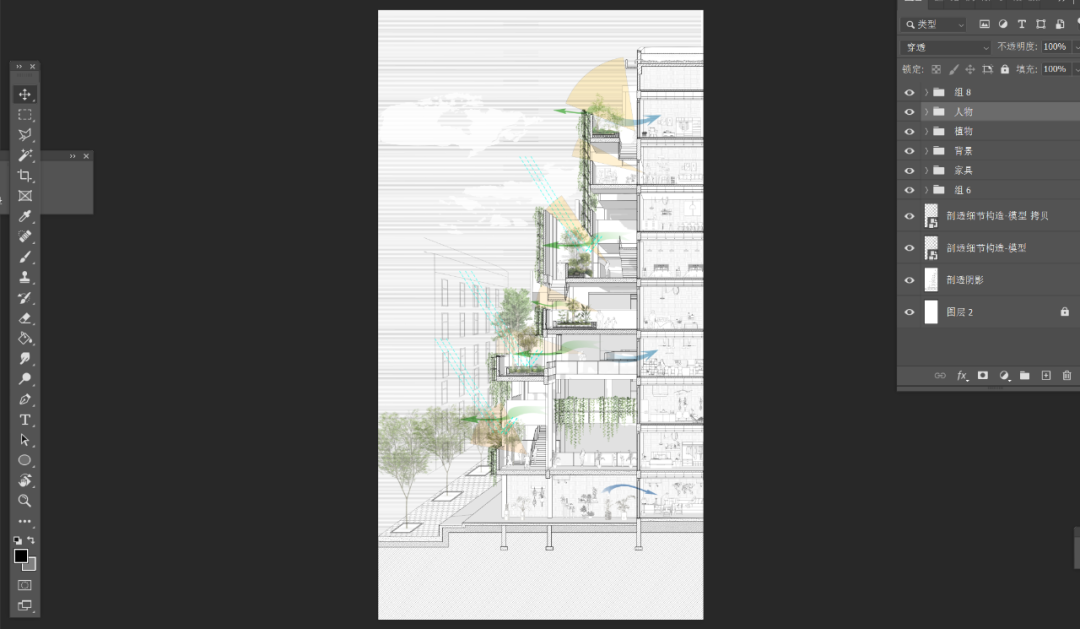

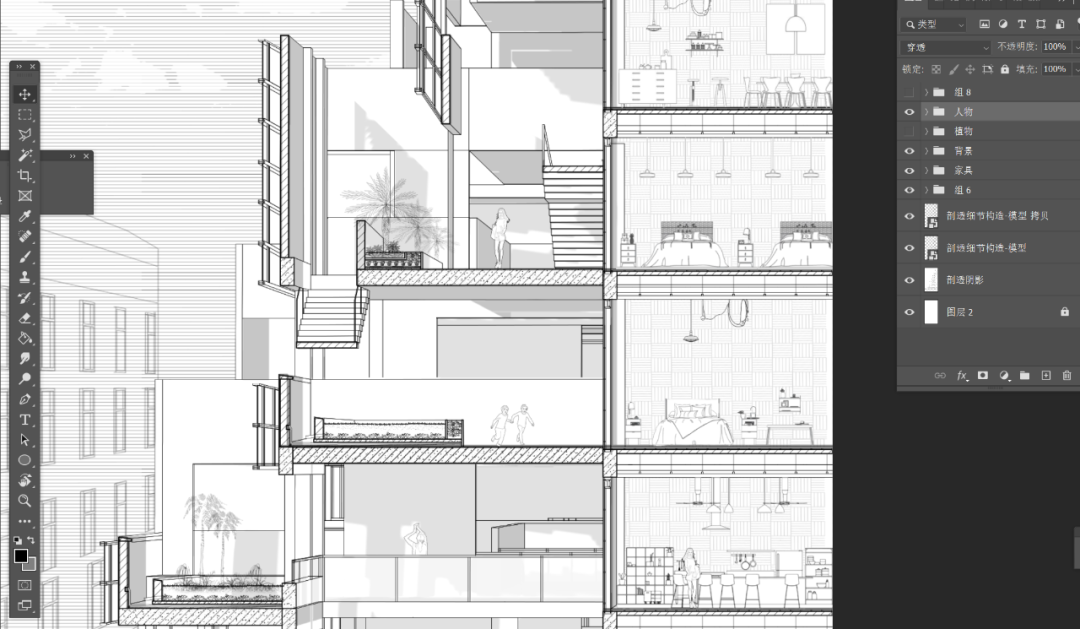

增加更多背景的素材，加入树木，行人，车辆等等。丰富了空间中人群的活动。

今天的制图分享就到这里了。有更多建议和意见或者想要交流的内容也欢迎大家联系我们，我们下期同一时间不见不散~
