叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。本期为大家带来的是一张红黑各半的配色图纸，Rhino导出底图+PS后期处理的传统流程怎么玩出新意？一起来看看吧！

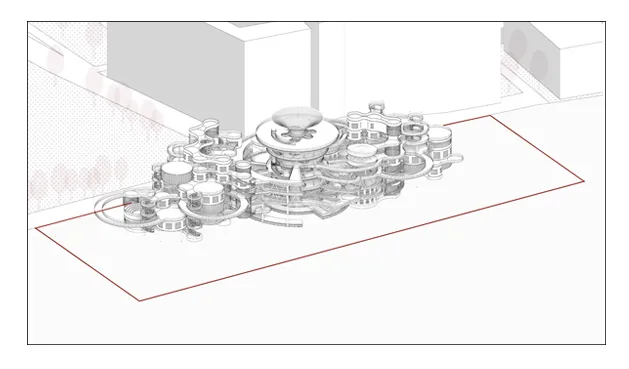

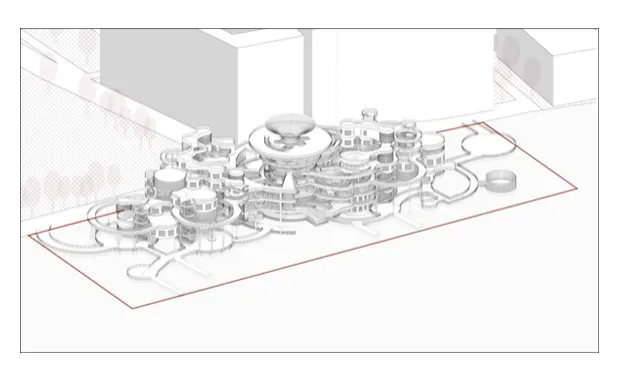

模型生成

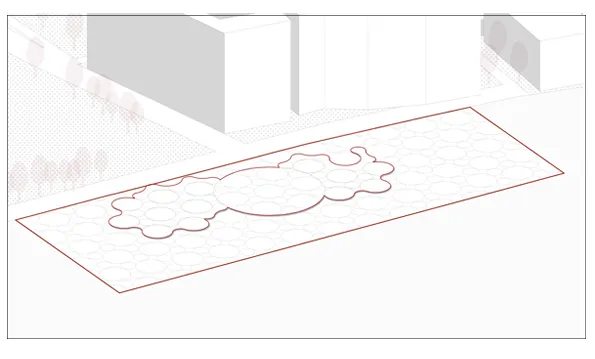

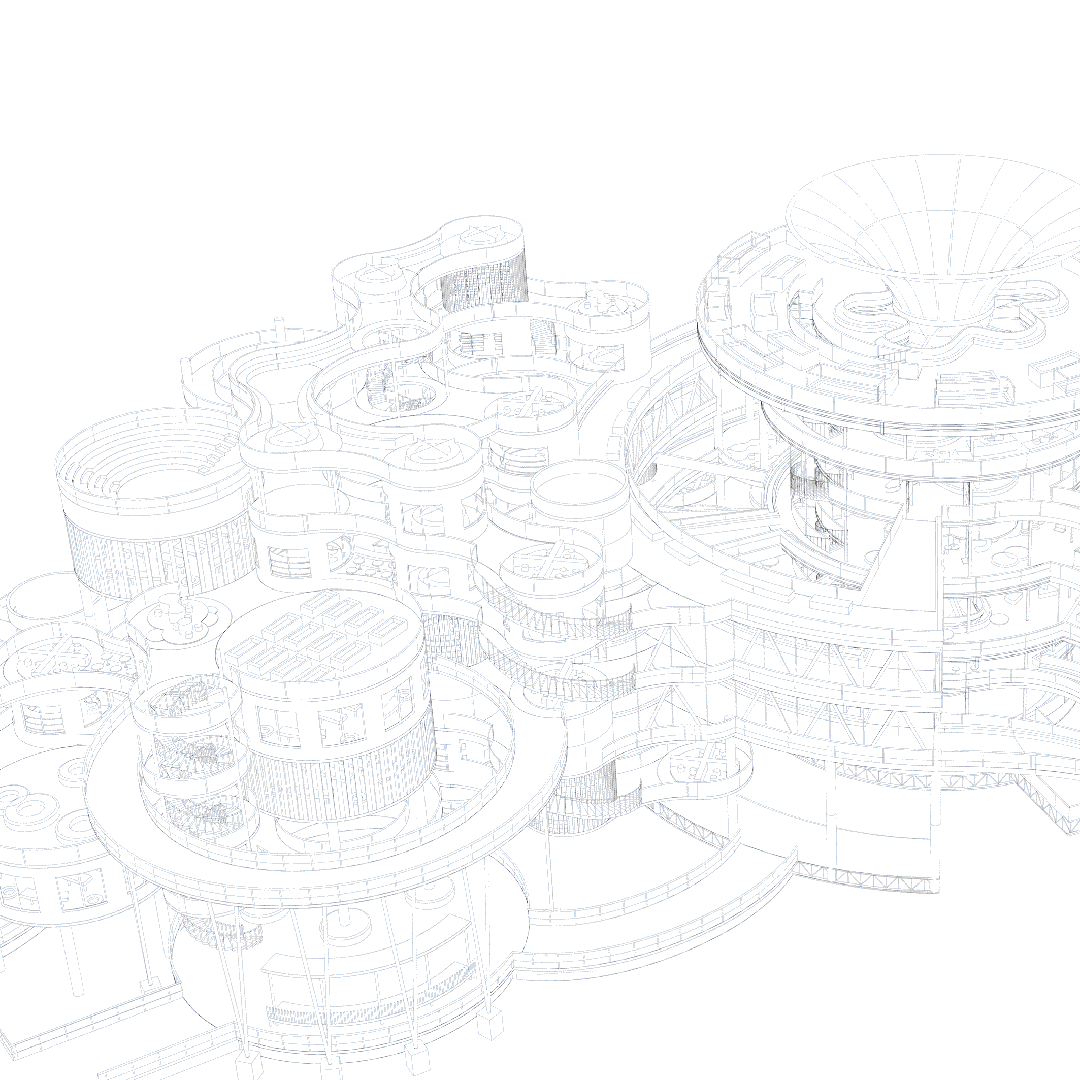

连接水上空间，做了一些亲水平台，丰富水上空间体验。

前期构思

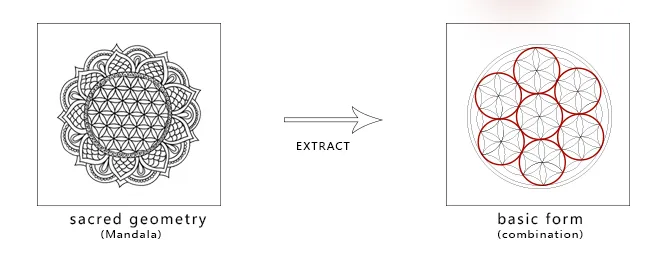

这个项目融合了泰国传统集市和现代商场的特点，提出了曼陀罗集市的概念，因此在效果图中着重展现了传统与现代元素的强烈碰撞。在选择角度时，展现了场地周边的现代高楼与传统寺庙共存的现象，因此整体构图采用了红黑各半的配色方案，以突显这种传统与现代的对比。同时，这个视角也充分展示了泰国最具传统特色的水上集市和充满科技感的VR投影，进一步呼应主题。

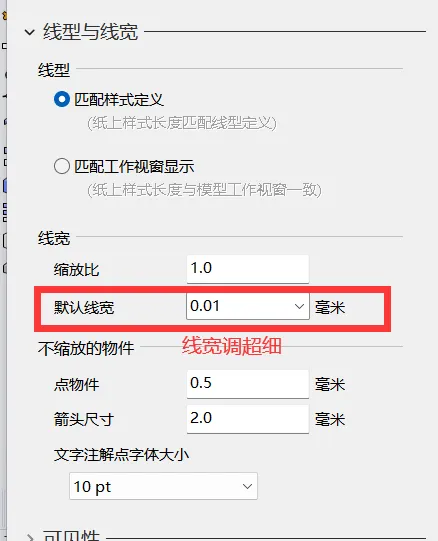

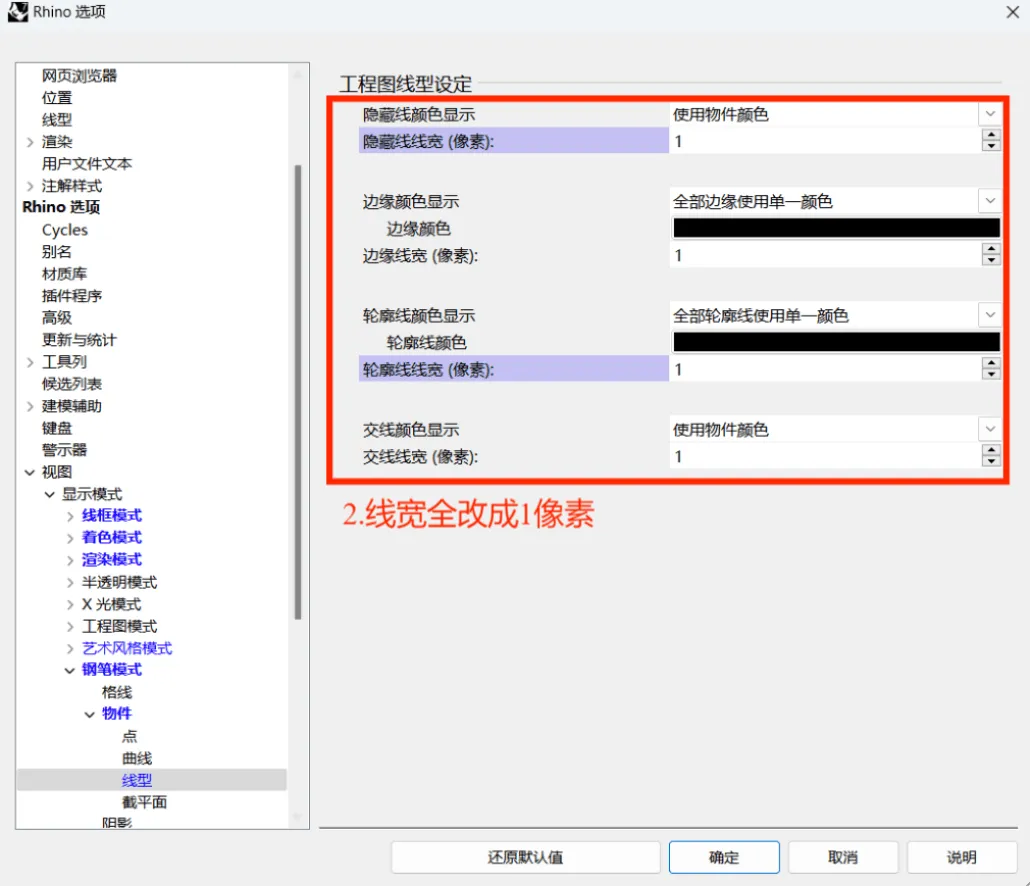

调整线宽：

第二步：导出图片：

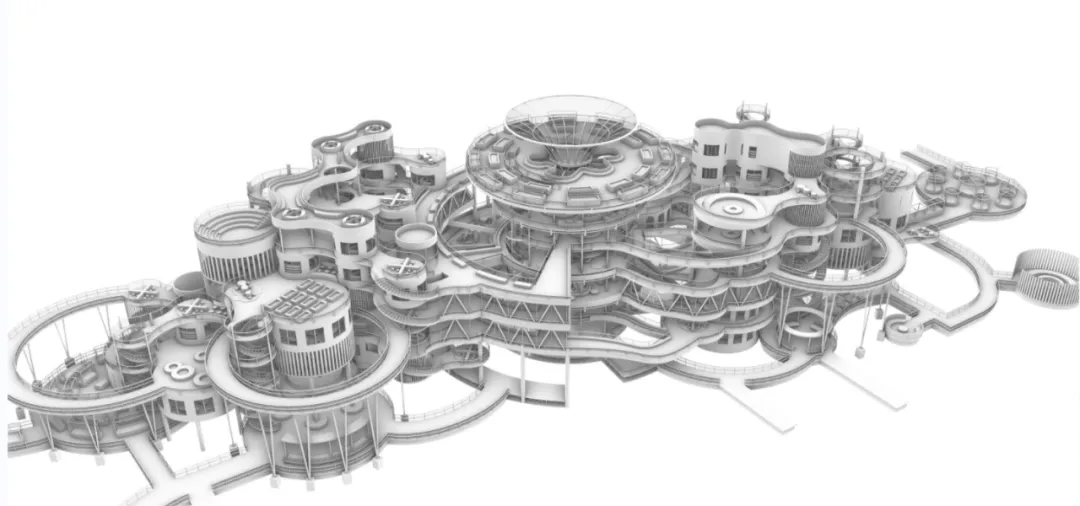

rhino的导出图片办法有三种：view capture to file/crtl p/make 2d。Make2d可以导出矢量图形，在ai里调整线宽，但是由于模型比较大，make 2d后电脑就是大崩溃。所以我对比了前两种的方法。

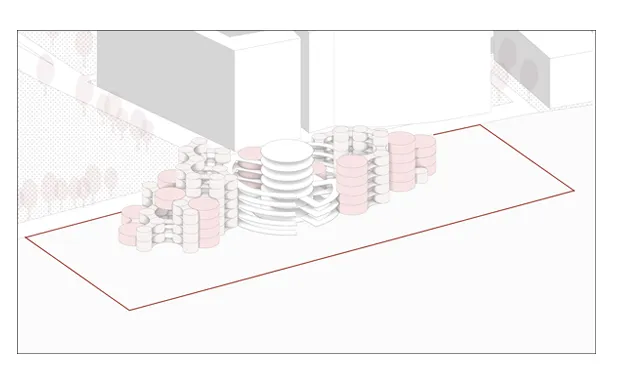

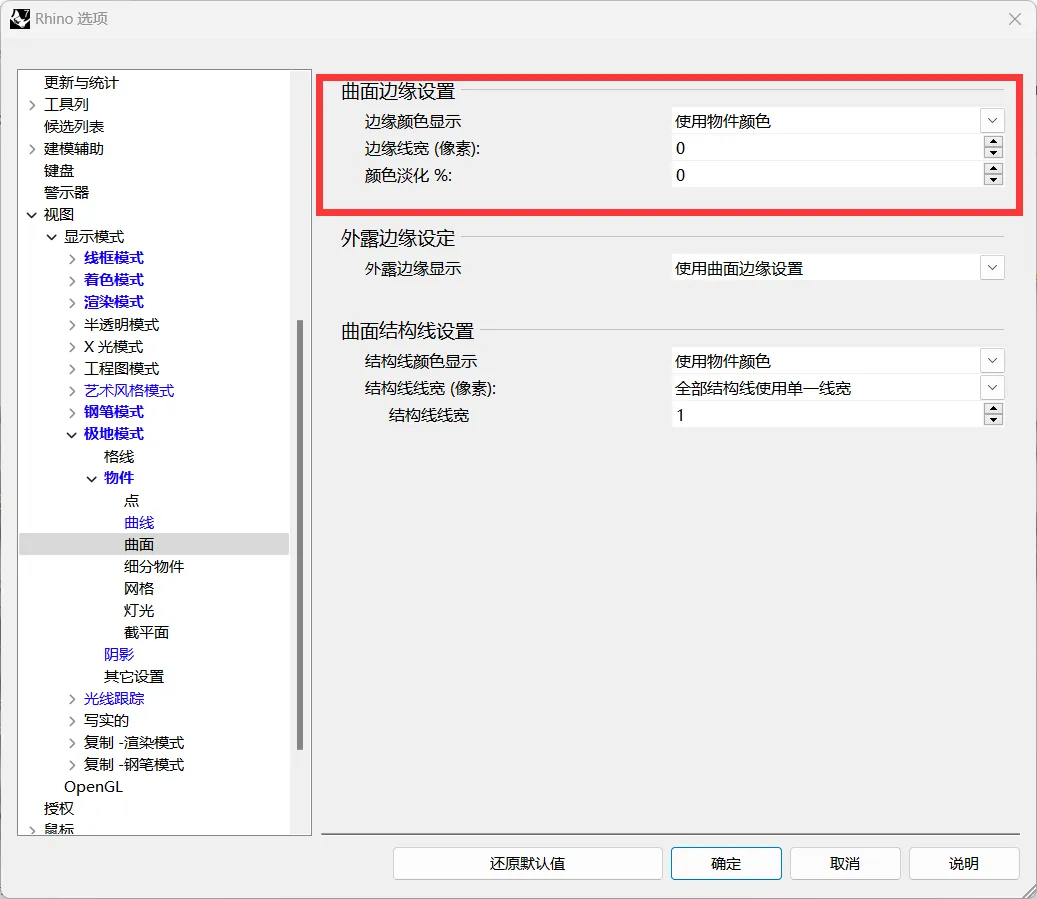

我发现View capture to file后得到的线很粗：

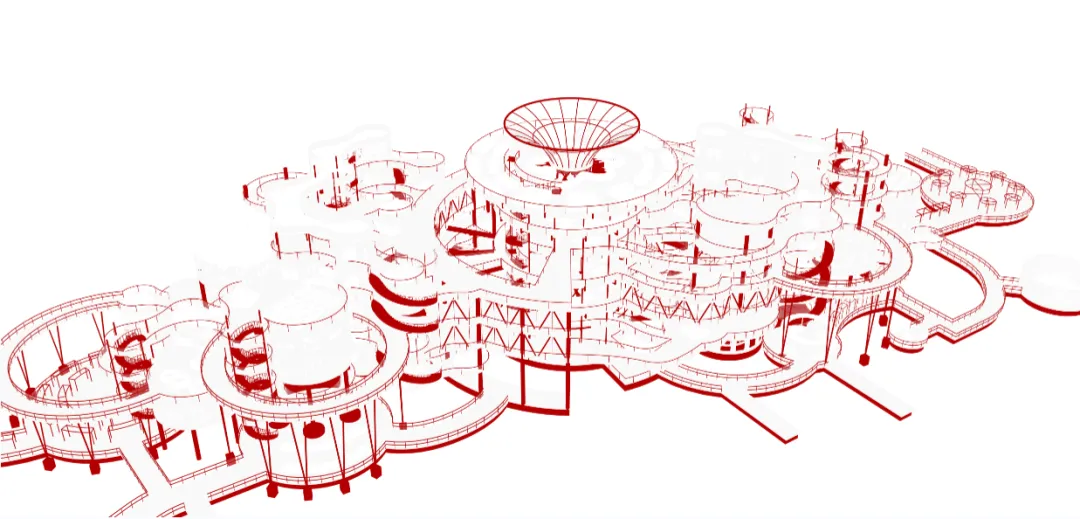

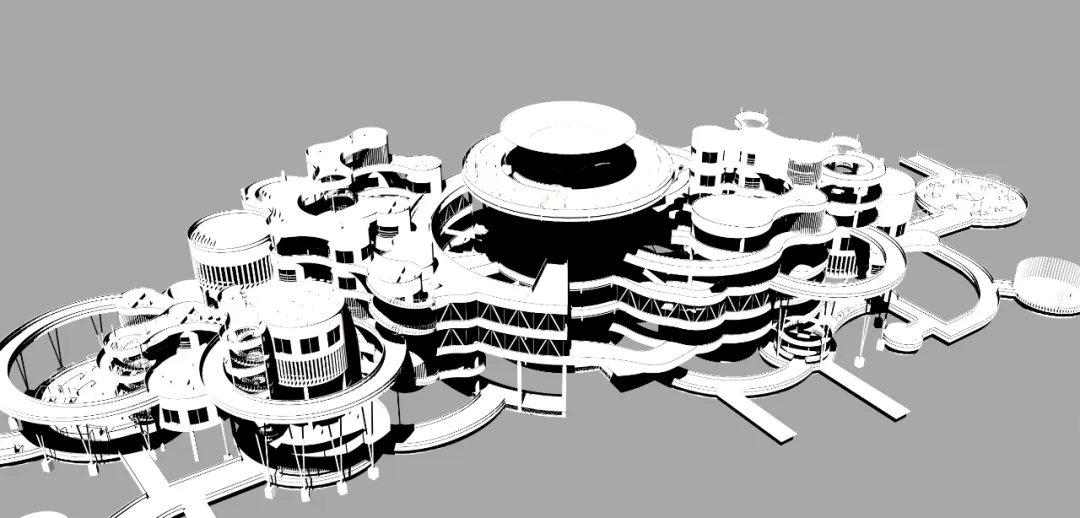

2.导出通道图：

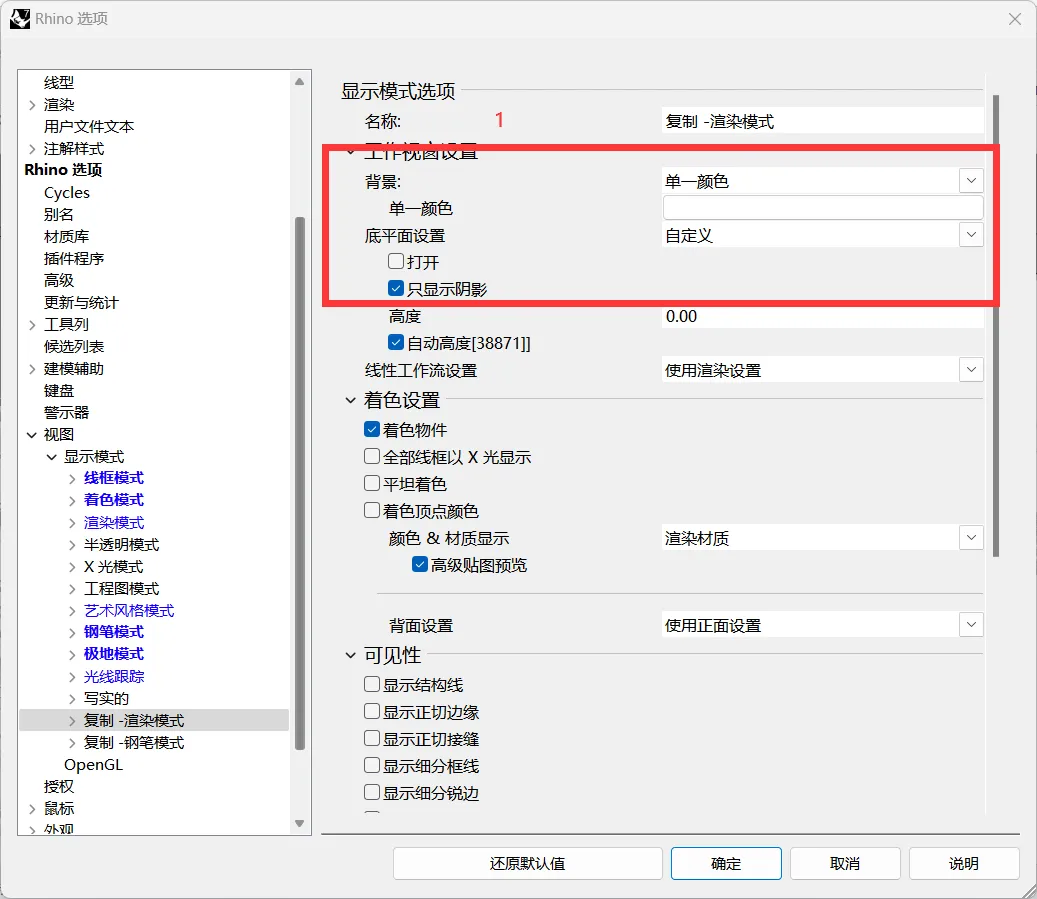

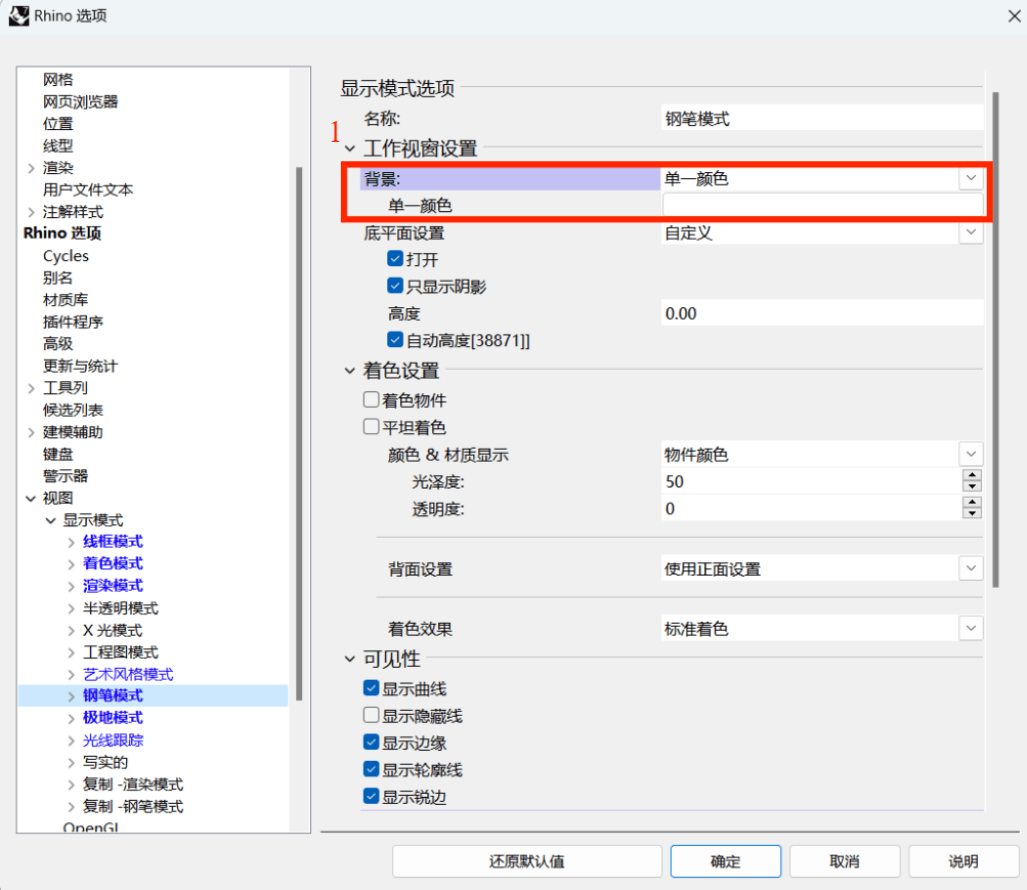

调整工作视窗：

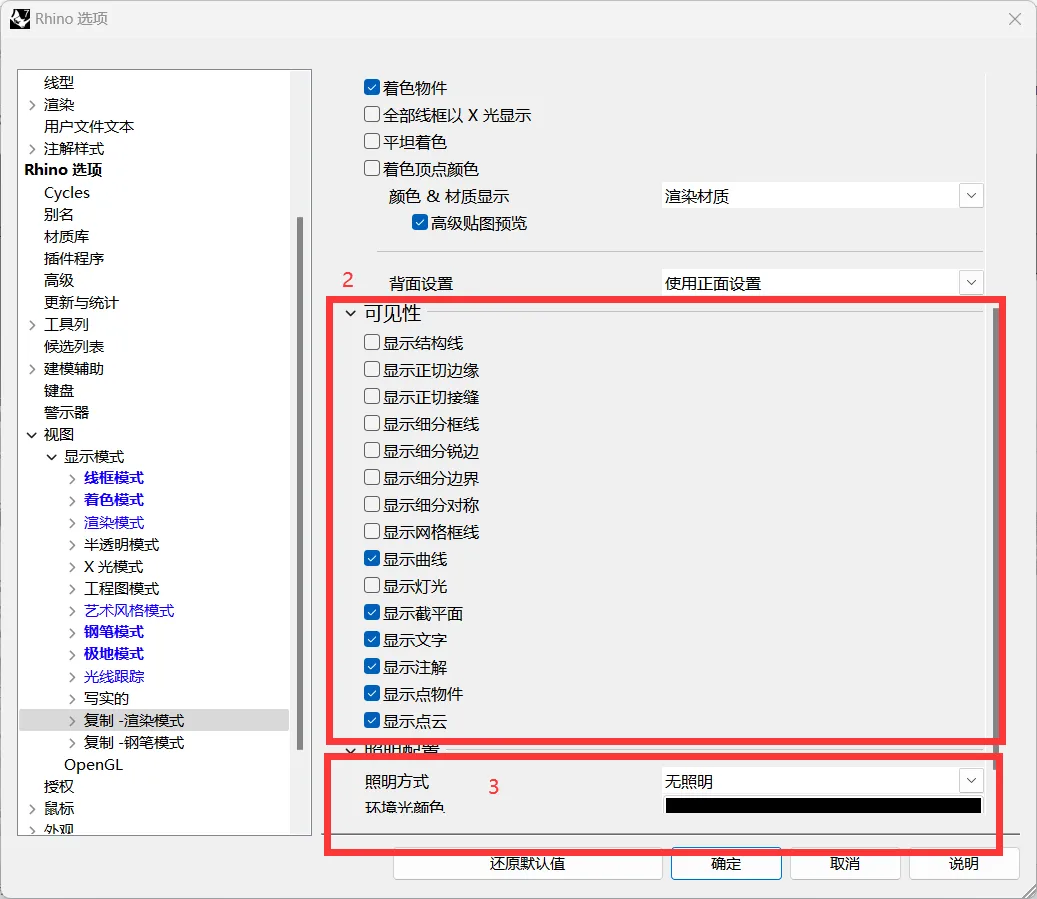

调整可见性和照明

2.导出阴影图（vray）

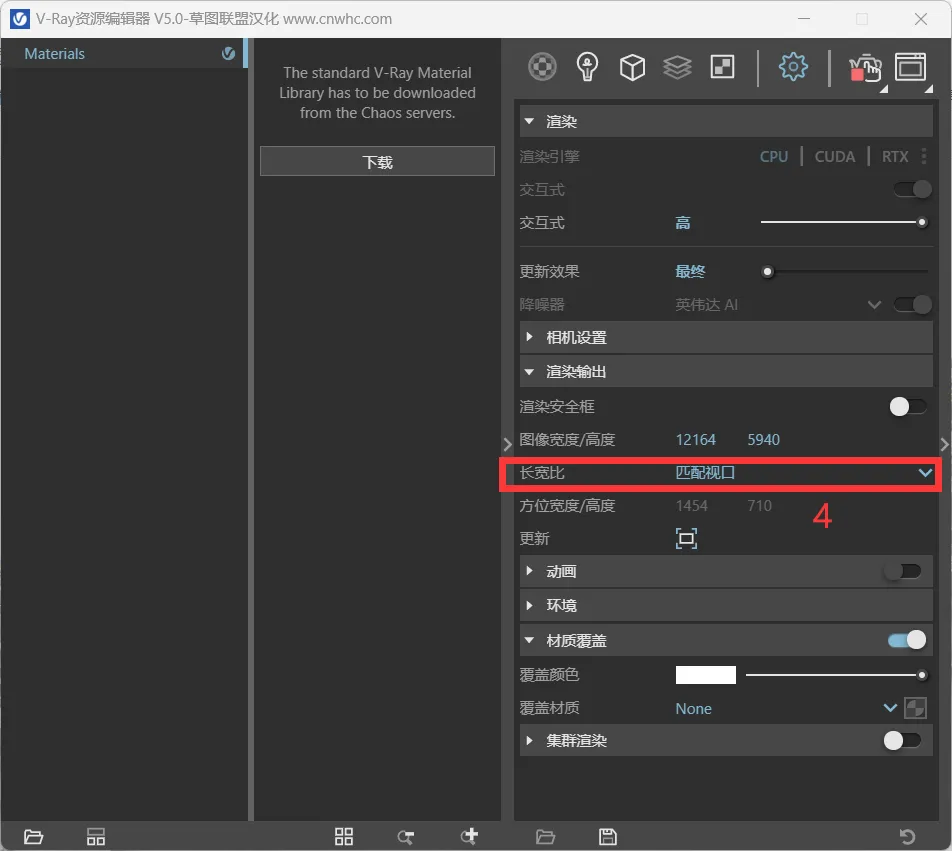

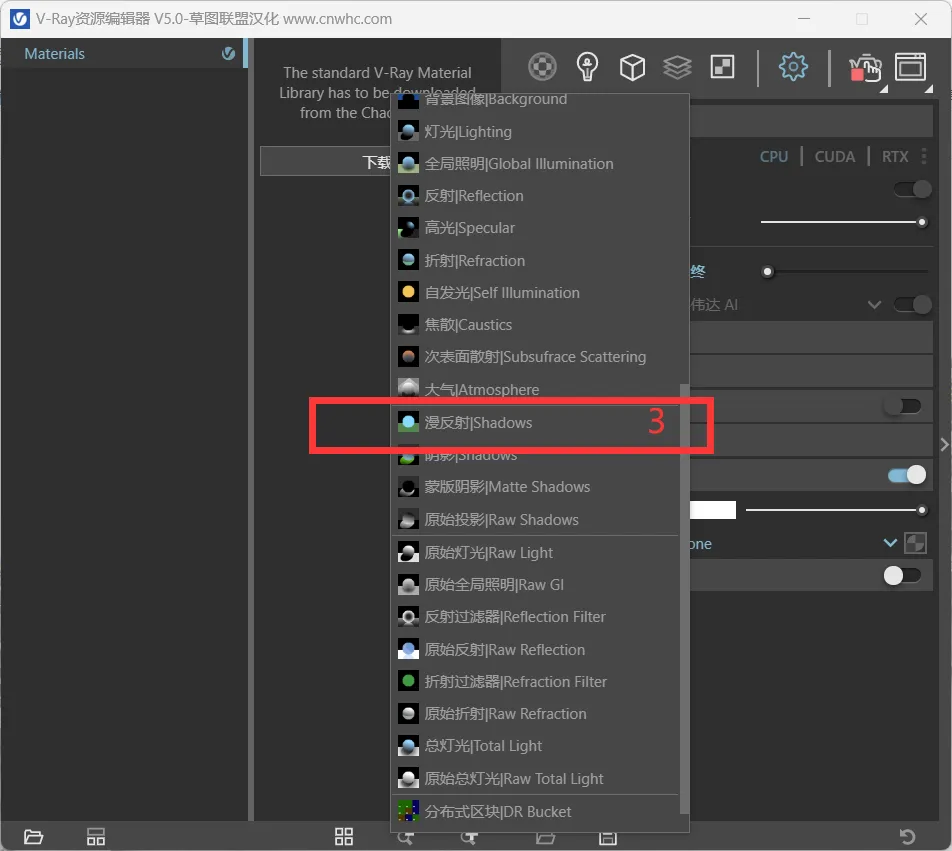

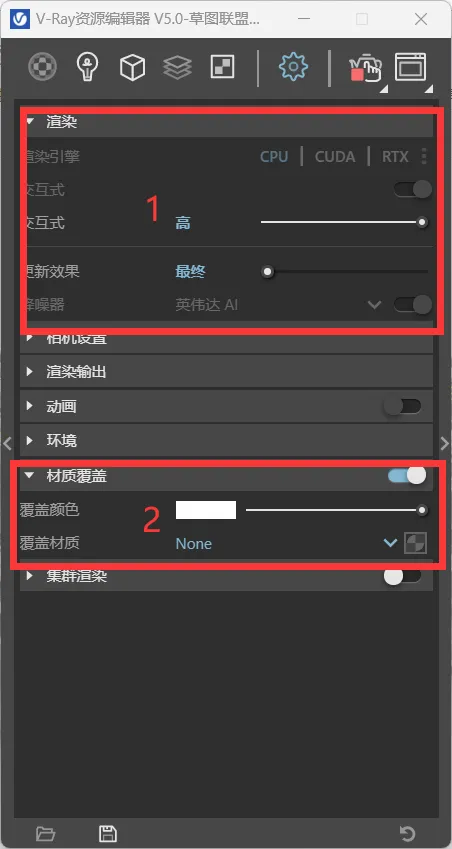

由于Rhino自带的显示模式导出的阴影不太规范。所以通过vray导出更加清晰的阴影图。调整导图参数:

对于效果图构图和风格的选择，还是需要反复的摸索，我是尝试了好几种构图，以及p完了一张效果图但是不满意，又换了一种风格尝试。

1.ps重新构图

导入ps后，截取了着重想突出表达的部位，将其做大程度的细化，来回应项目主题。

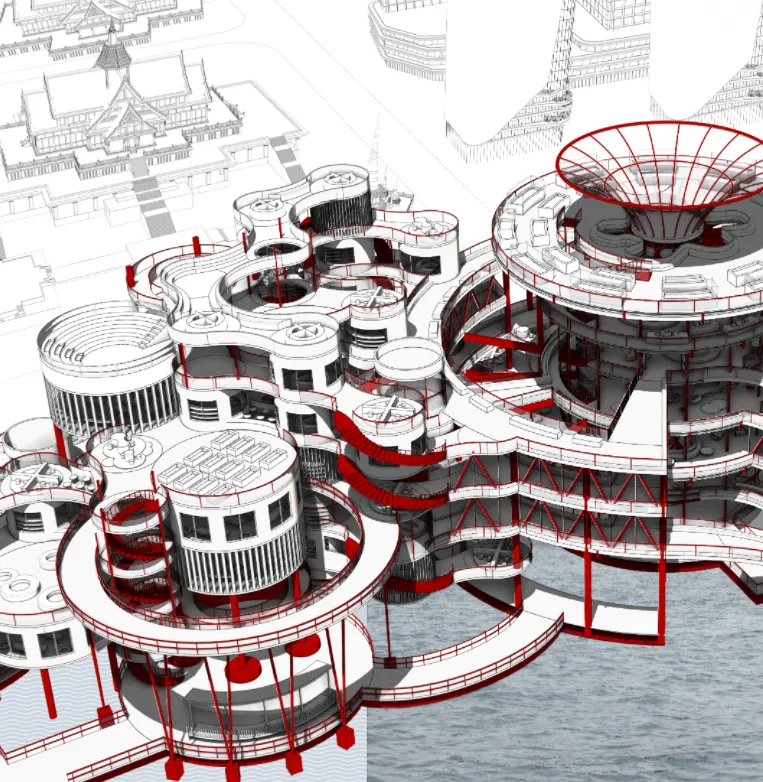

2.添加背景建筑

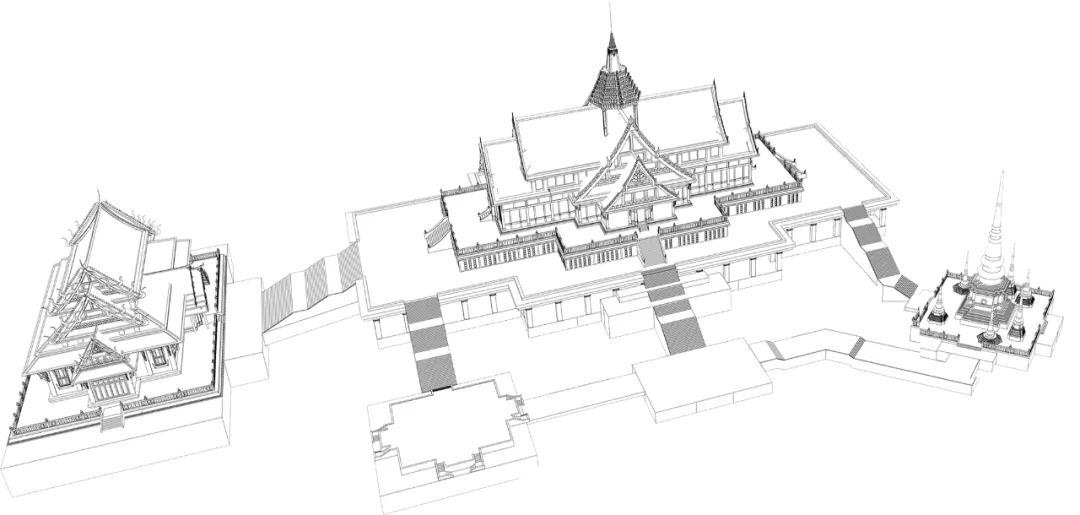

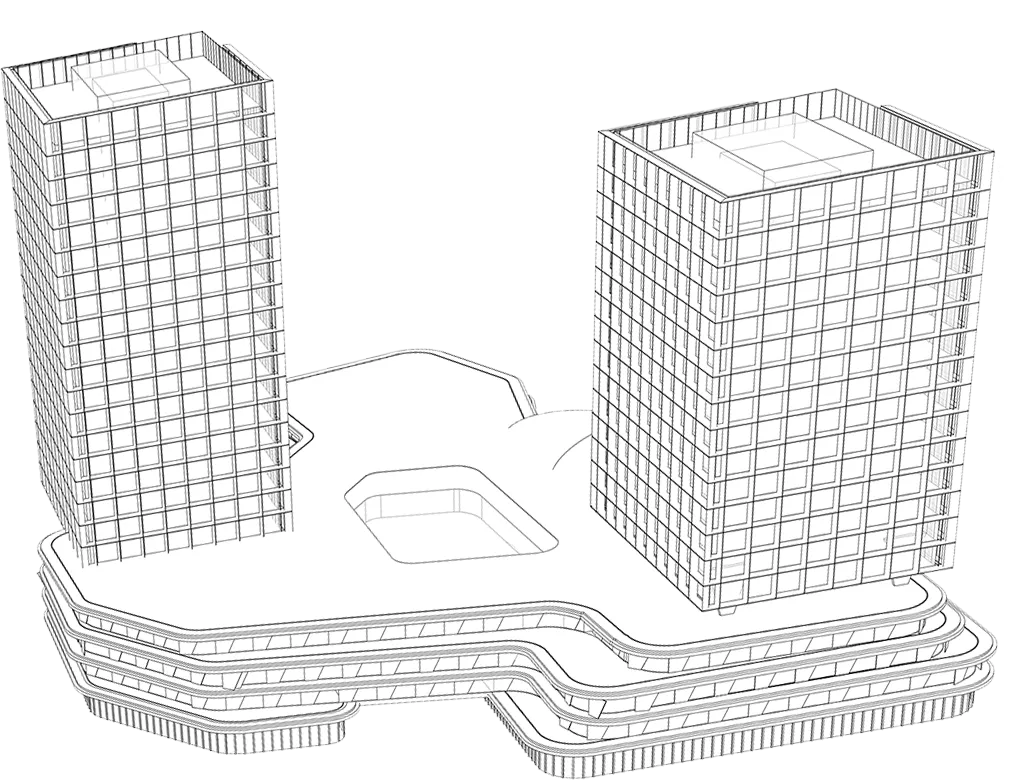

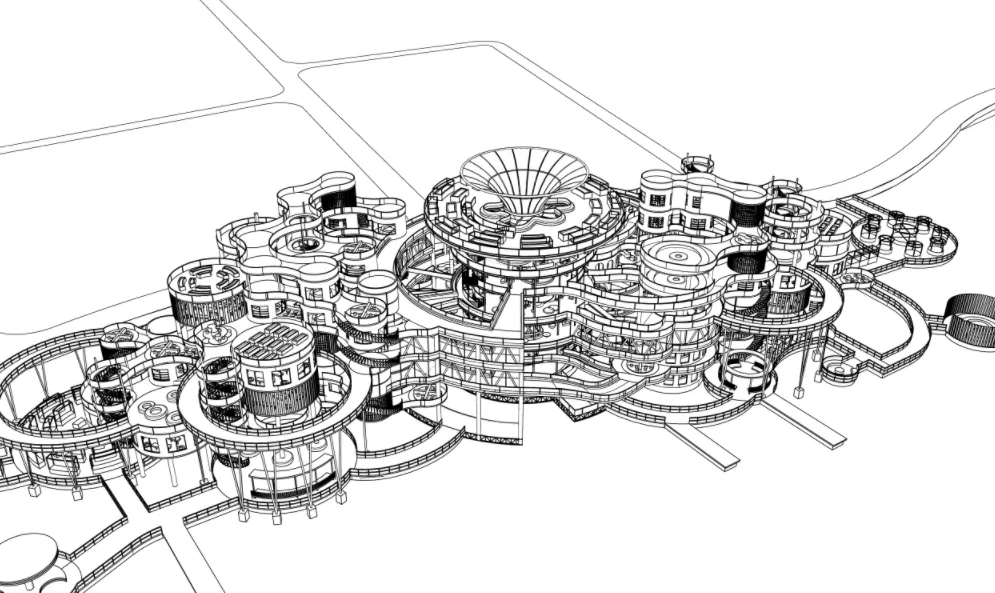

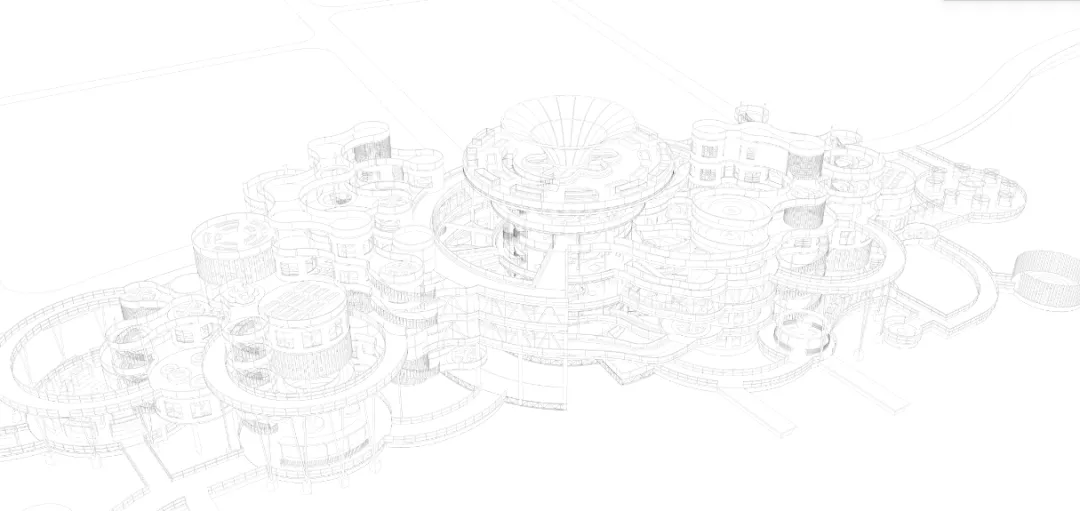

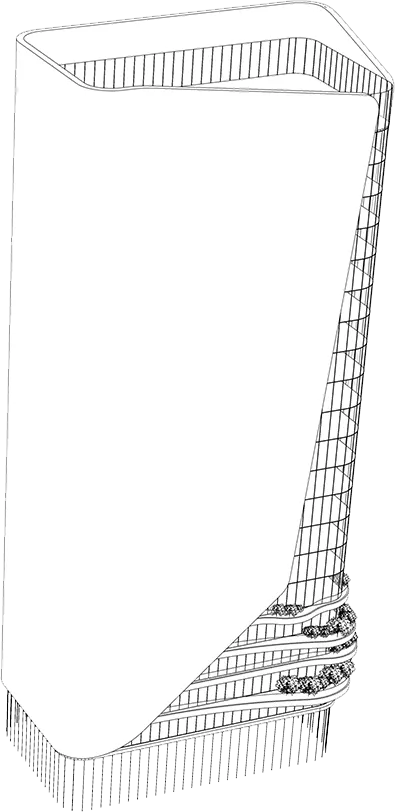

由于背景建筑想用线稿来表达，犀牛的建筑素材非常的稀缺，所以我下载了网络上与场地实况最贴近的建筑su模型，在su中将它们调整到这张效果图的角度，之后导出线稿。

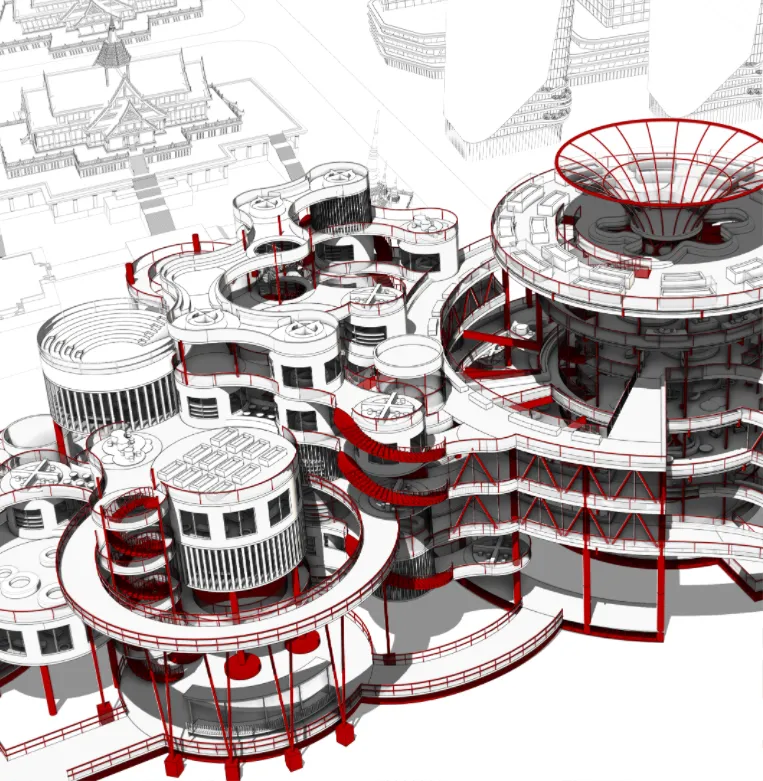

底图准备完毕：

1.叠加素材

水景：

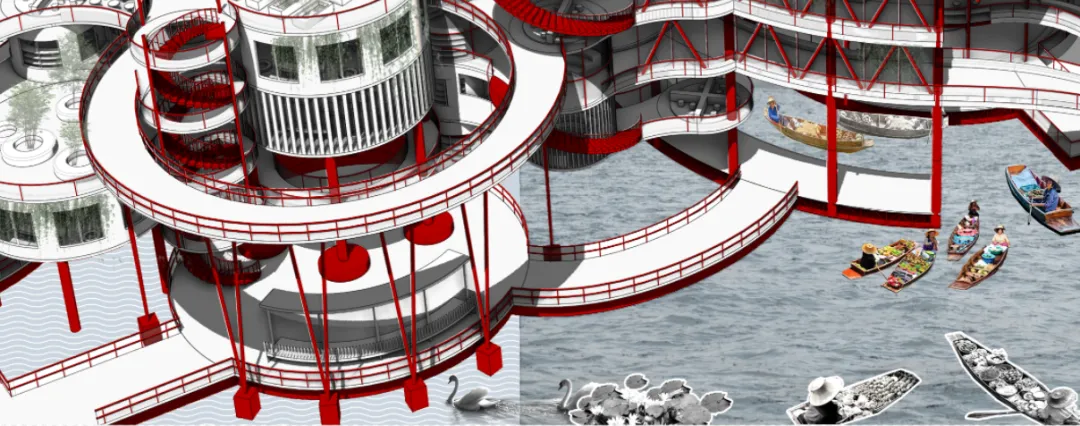

在水景的表达上也是采取了两种不同的表现手法，一边是单色叠加波浪纹理、一边是实景照片叠加材质纹理。

并且找了许多水上集市的照片，从中抠出来一些售卖船只，作为效果图的前景部分。同时也有对这些素材进行饱和度，亮度，透明度的调整，使它们更融入建筑场景中。

种树：

由于集市内存在很多的屋顶种植花园，休闲空间，因此我在pinterest上找了海量的小型植物，以及一些挂在墙面上的藤曼，以此来进一步丰富整体图面表达。而背景中的树，则依然采取线稿的形式，不喧宾夺主。

放人：

放入形形色色的人，来丰富图面的表达。

增加集市元素：

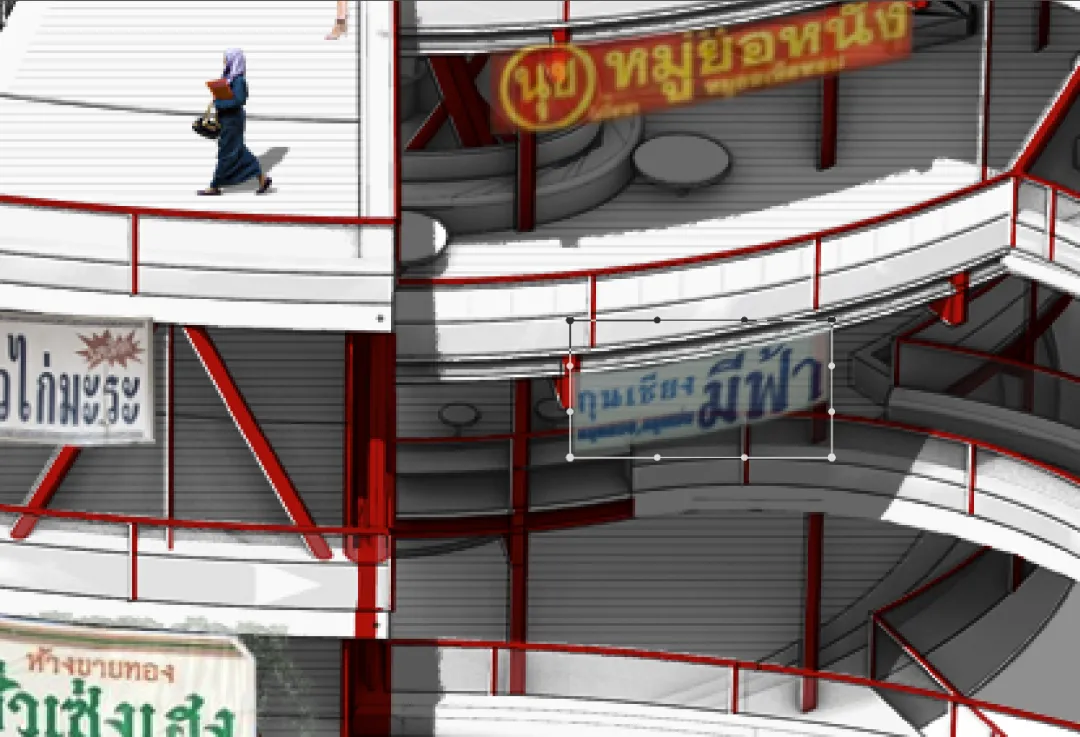

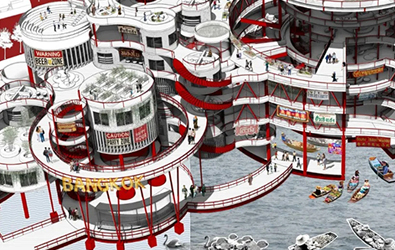

作为一个集市，肯定有许多的商户门头，将它们悬挂在建筑的外立面上。在找取素材的时候也是从一些实景照片中抠取。由于建筑基本上都是弧形，方正的门头导进去后还需要通过“crtl+T—变形”后调整弧度，使其适应建筑的轮廓。

增加现代科技元素：

素材依旧是在pinterest上搜的一些带霓虹效果的风格图，导入ps后

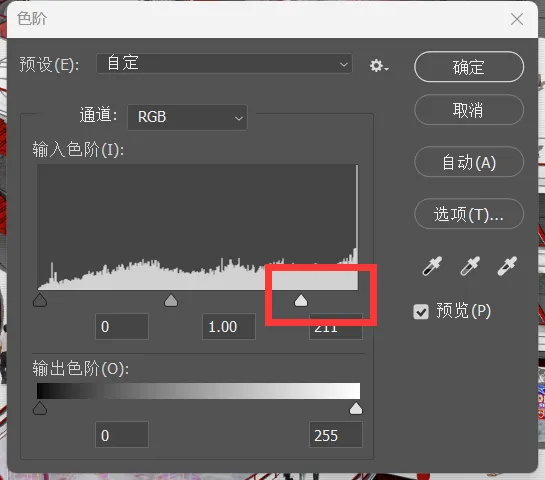

①crtl+L，将亮的部分调整的更亮。

②用透明度较低的橡皮擦擦除图片边界

③调整透明度

④增加光束，营造出投影的感觉

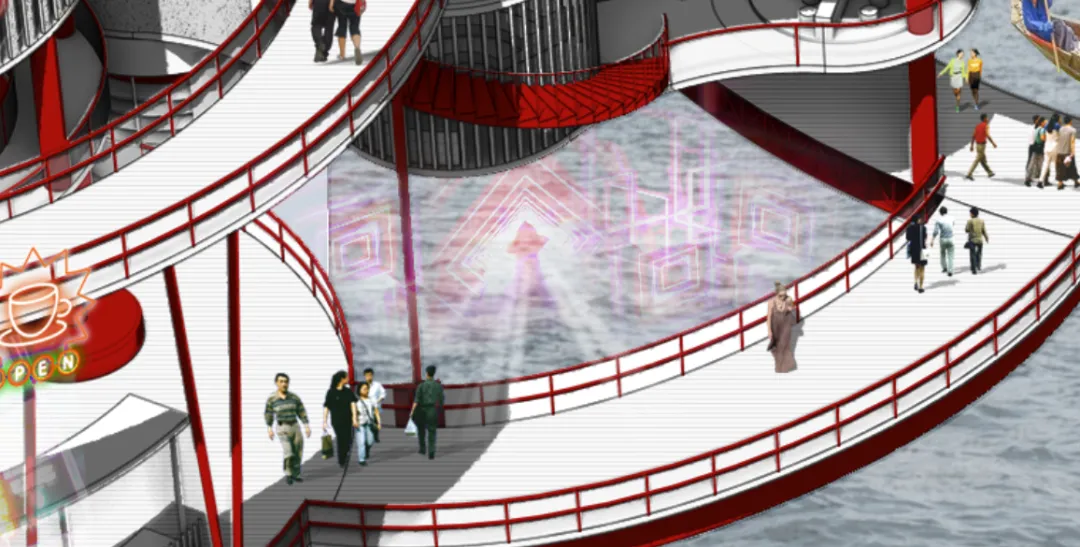

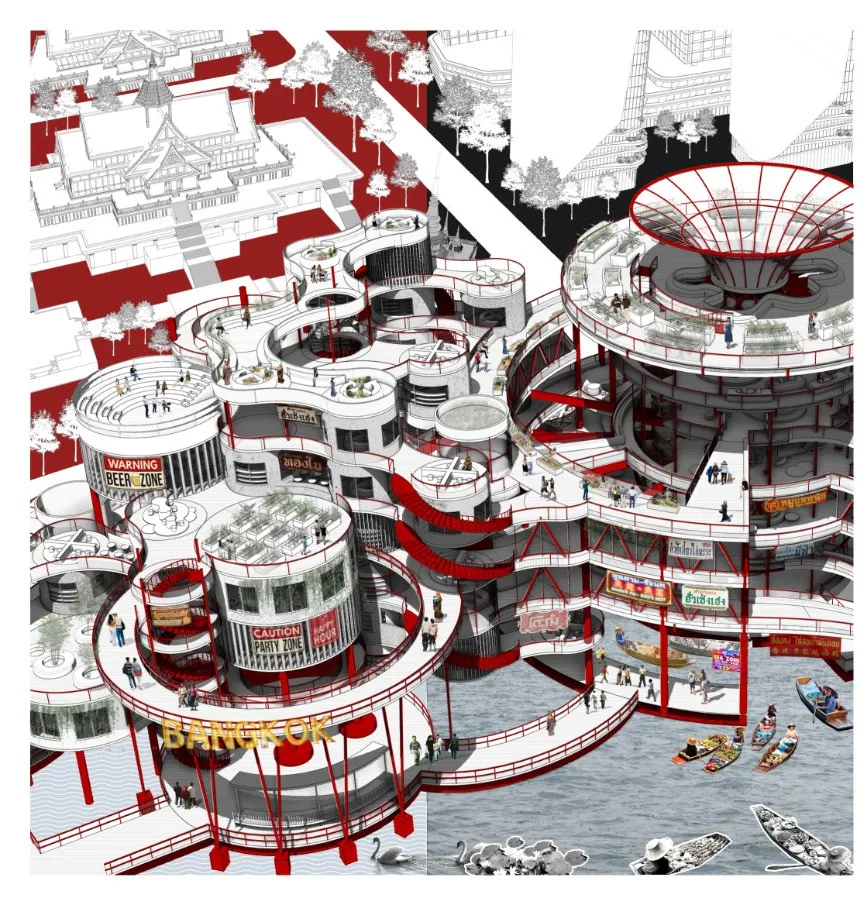

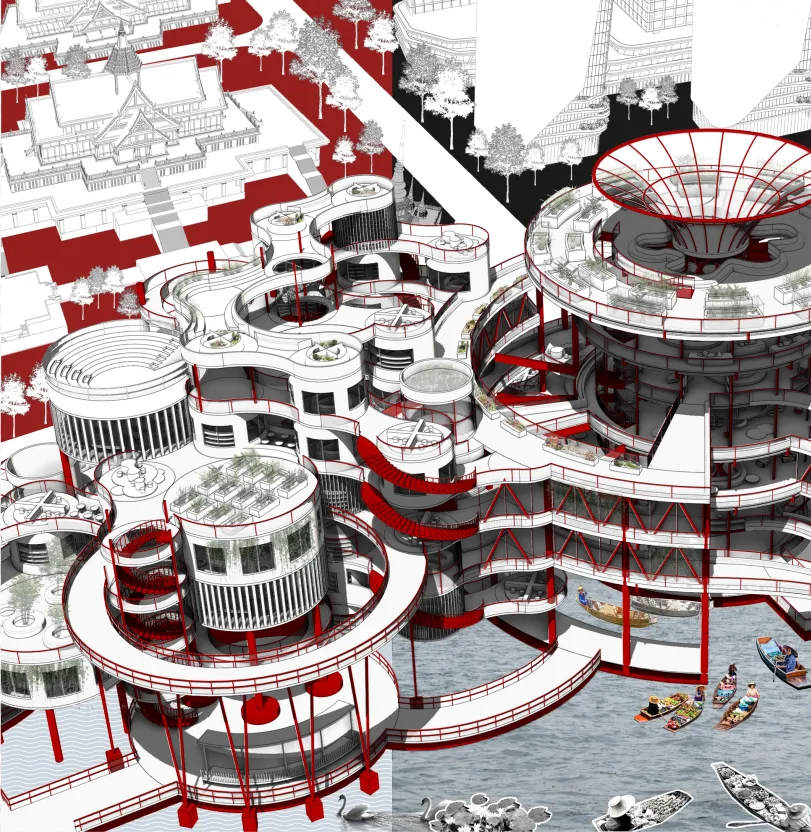

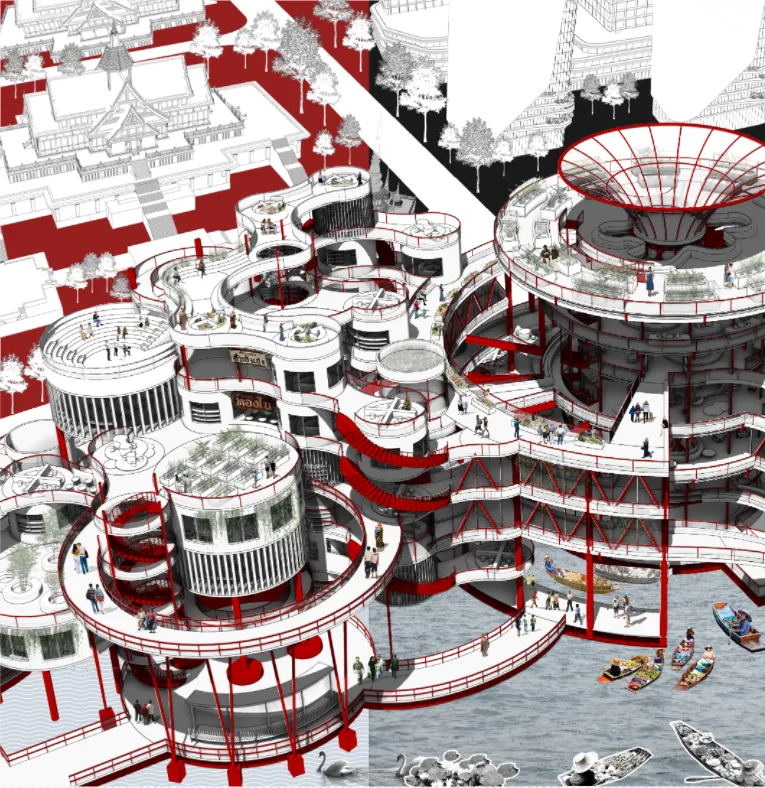

效果展示：

今天的制图分享就到这里了。有更多建议和意见或者想要交流的内容也欢迎大家联系我们，我们下期同一时间不见不散~
