叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

上一期为大家介绍了一套社区图书馆的方案，看起平平无奇的方盒子内部却大有乾坤，不知道大家有没有从中获得一些设计灵感呢？还没有看过的小伙伴赶紧戳下方链接直通~

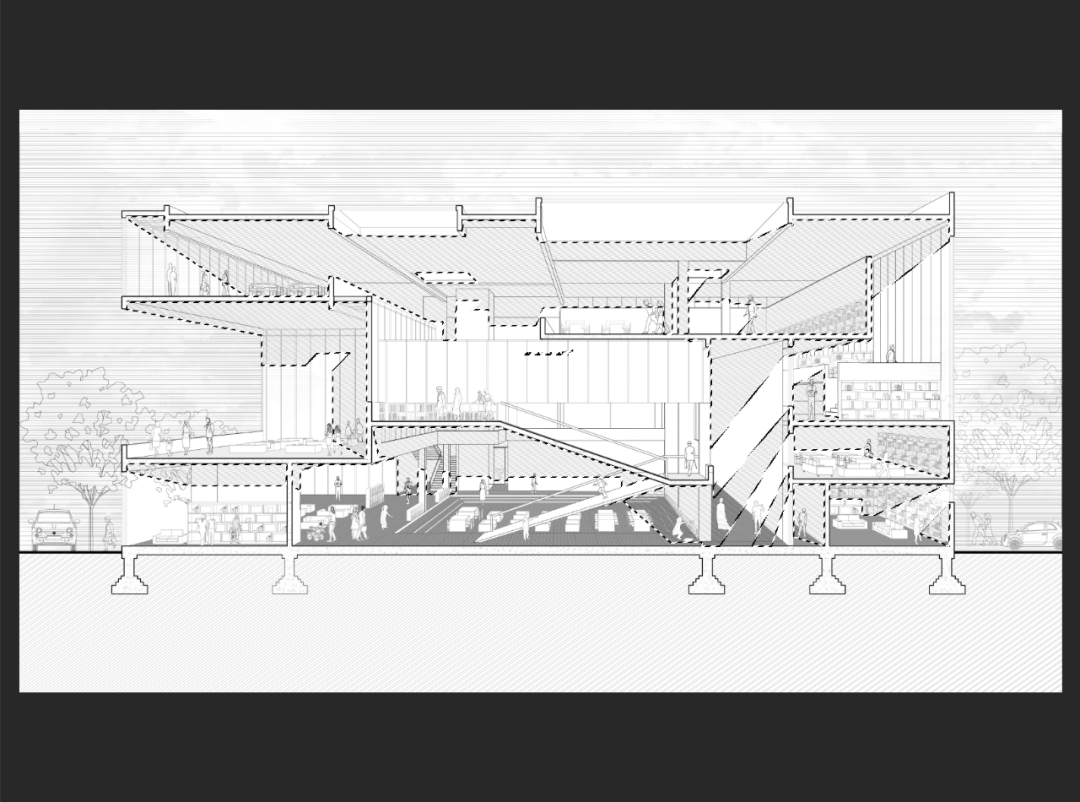

今天我们按老规矩，从中选出一张图纸为大家详解制图过程，这次我们选择了一张简约线稿风剖透视，风格上返璞归真，反而更加耐看哦~一起开始学习吧~




rhino建模+导出图纸


打开模型，思考这张图主要表达什么。为了更加清晰地表达建筑内部的空间关系，我选择用带有两点透视的剖面进行表达，为了配合其他图纸的效果，我决定采用线稿风格。

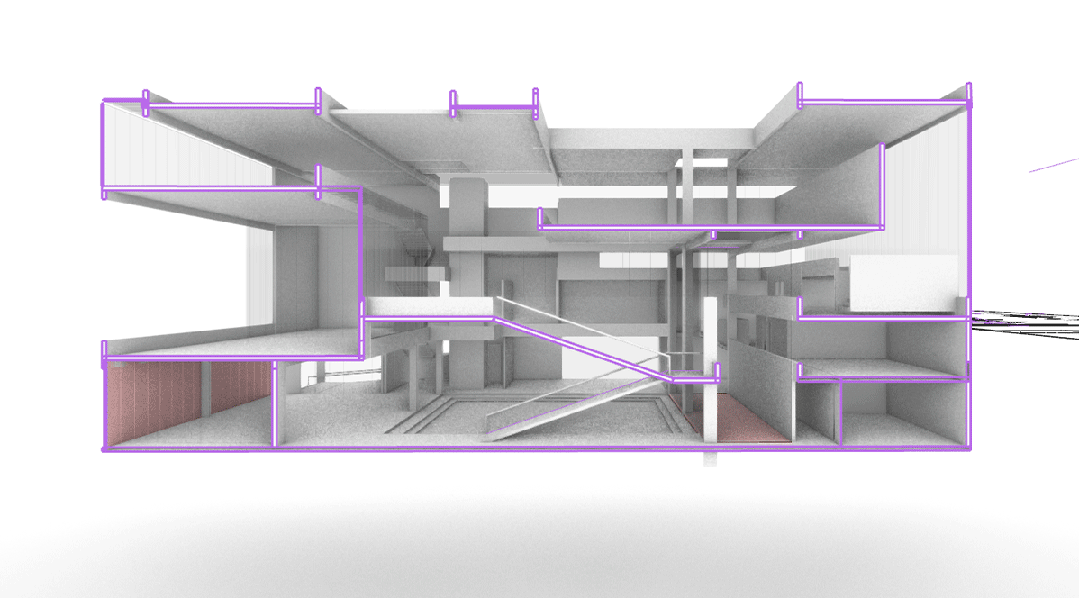

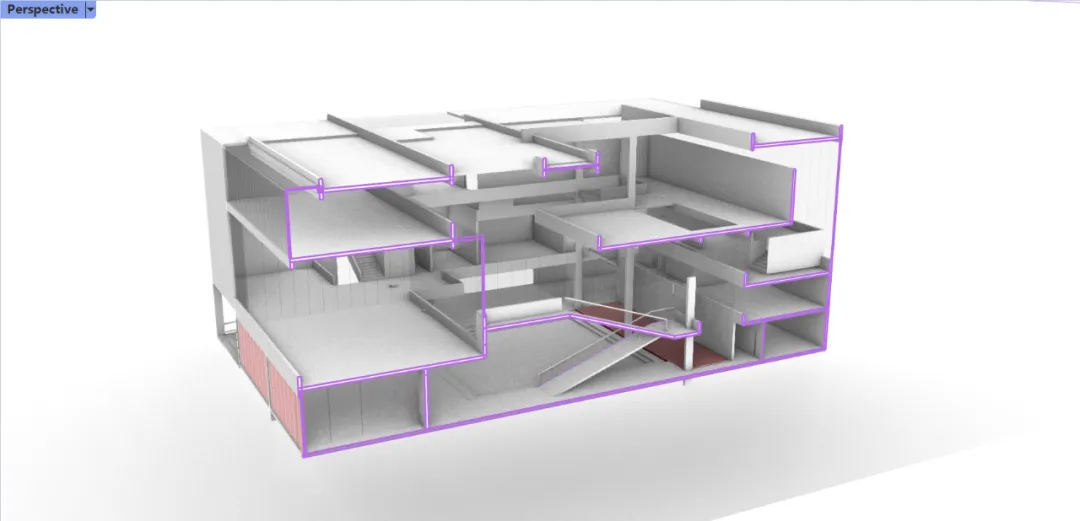

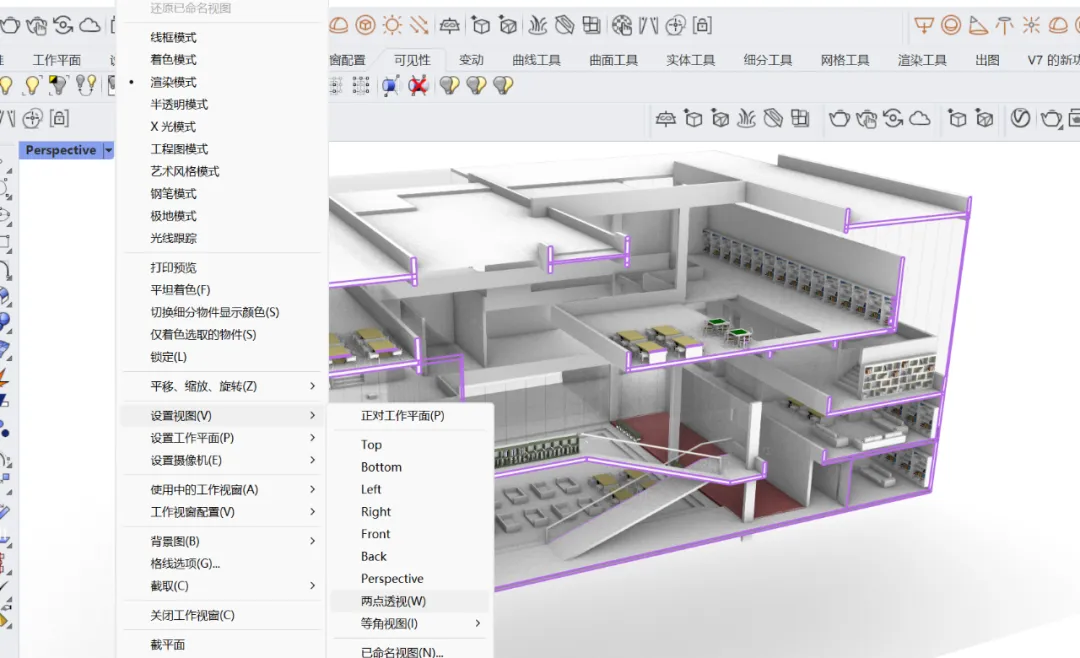

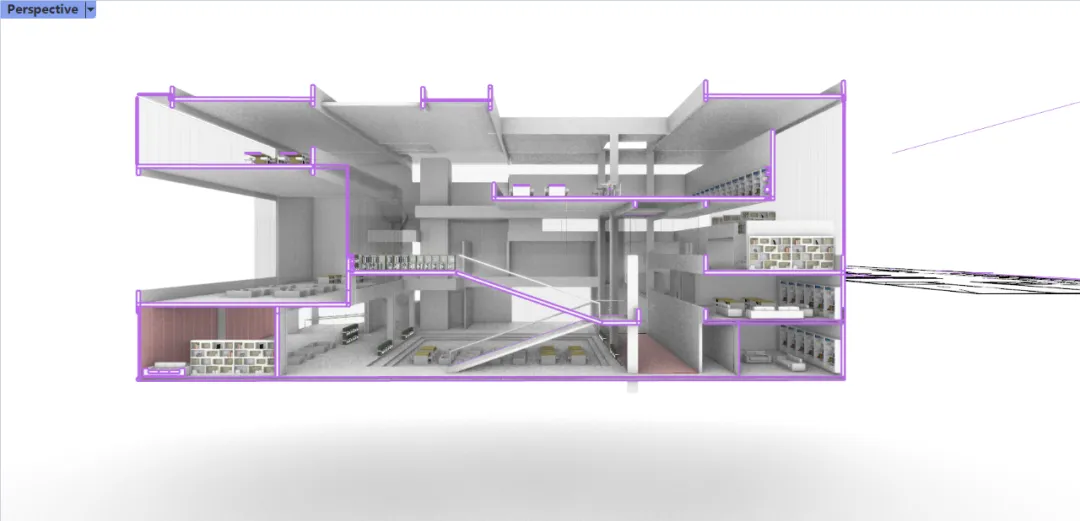

打开模型，寻找到合适的剖切位置后，将模型的视图改成两点透视，并调整到一个合适的视角，能看到上下的地面和天花板。

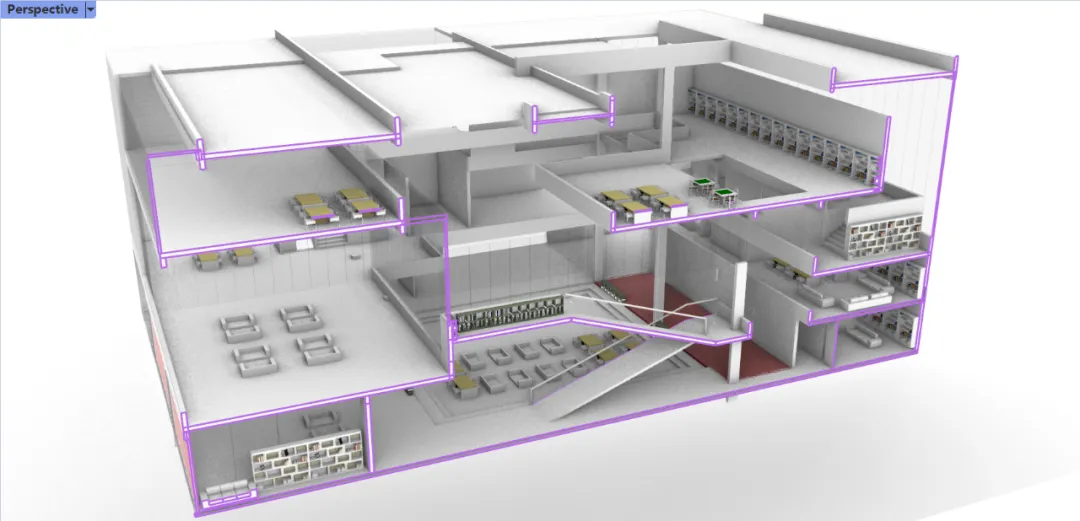

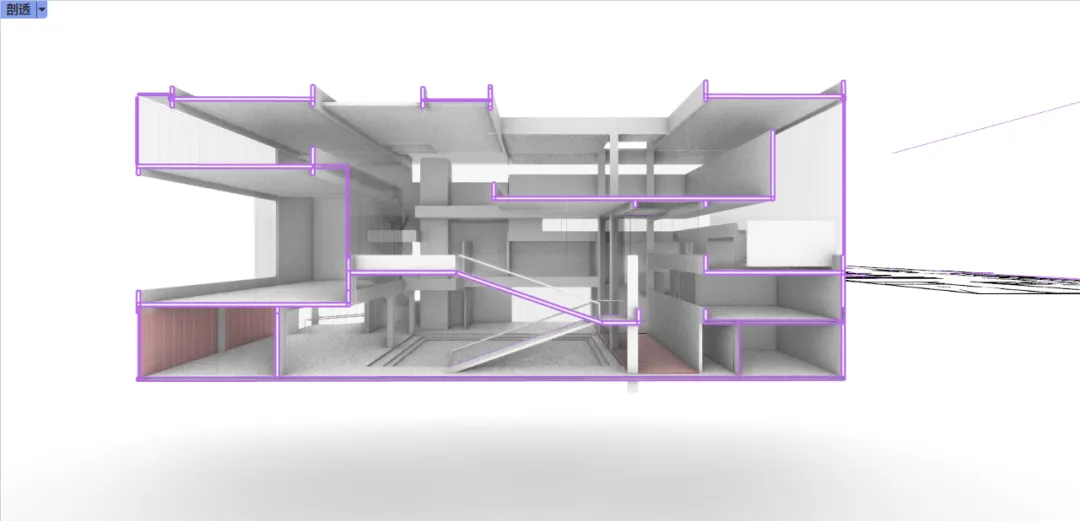

找到想要表达的空间后，我们需要进一步在rhino里直接丰富空间，给他适当增加家具来暗示空间功能。我置入了一些家具，如图。


再调整到我们需要的视角。

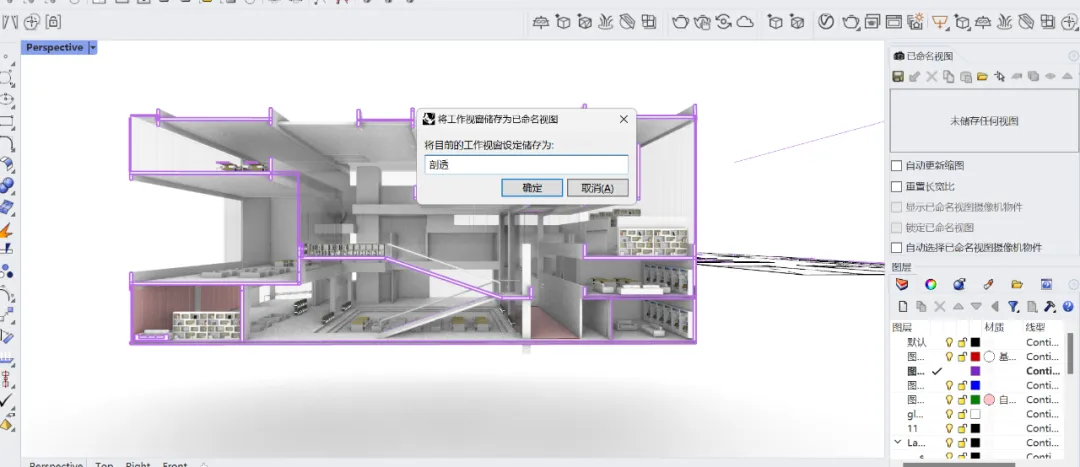

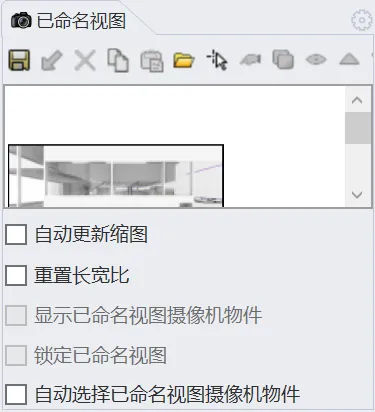

确定好视角后，建议保存视角。方便后续找到。

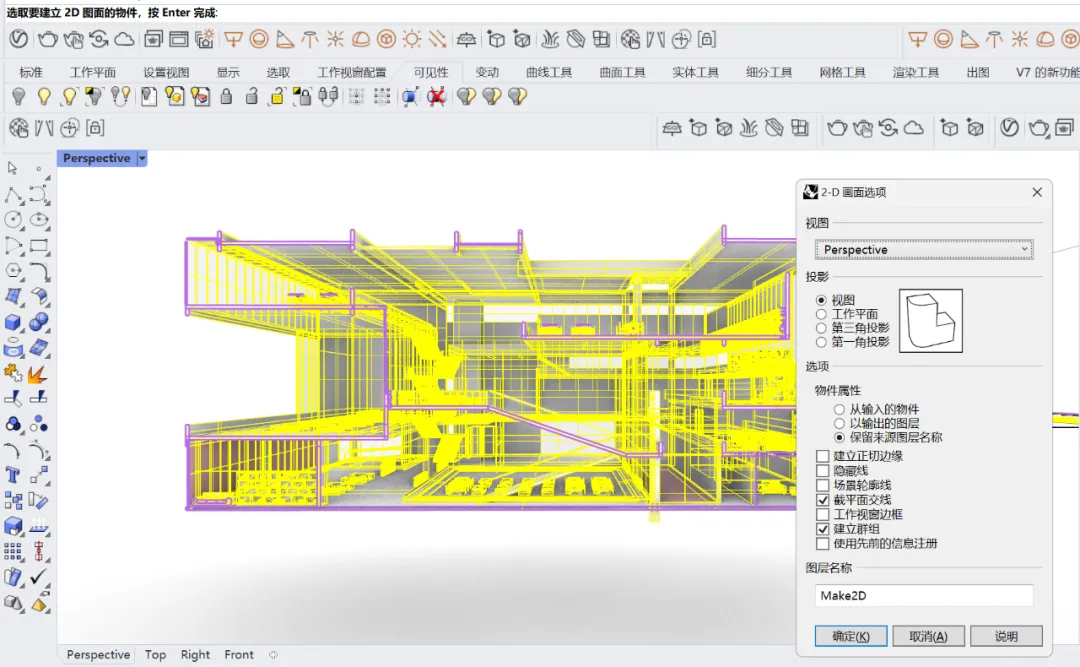

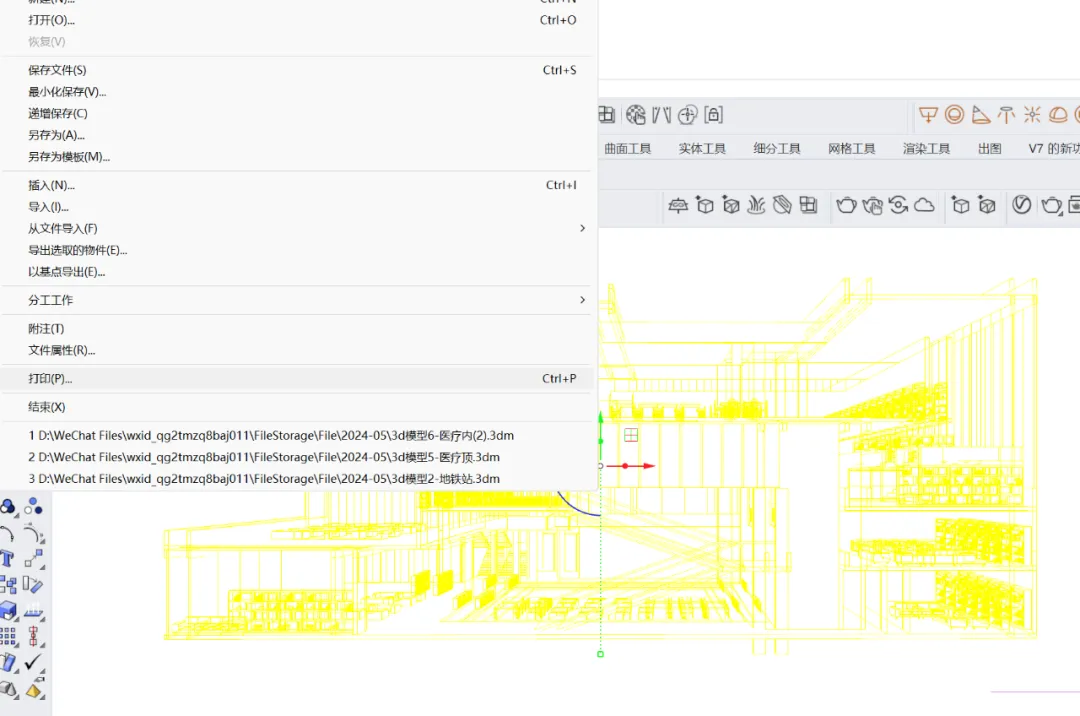

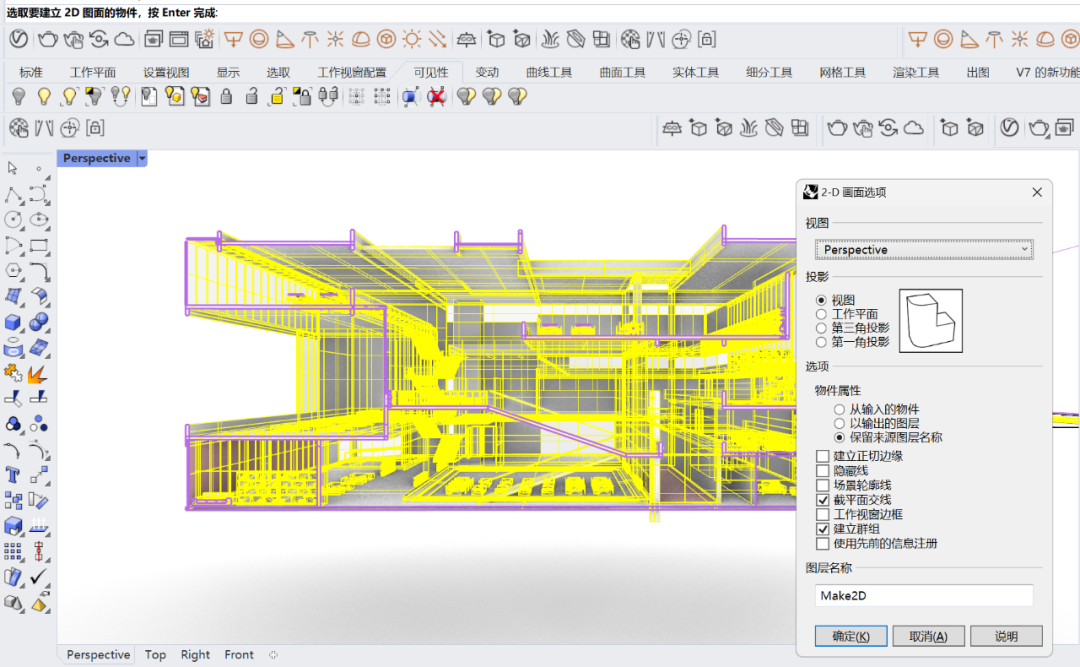

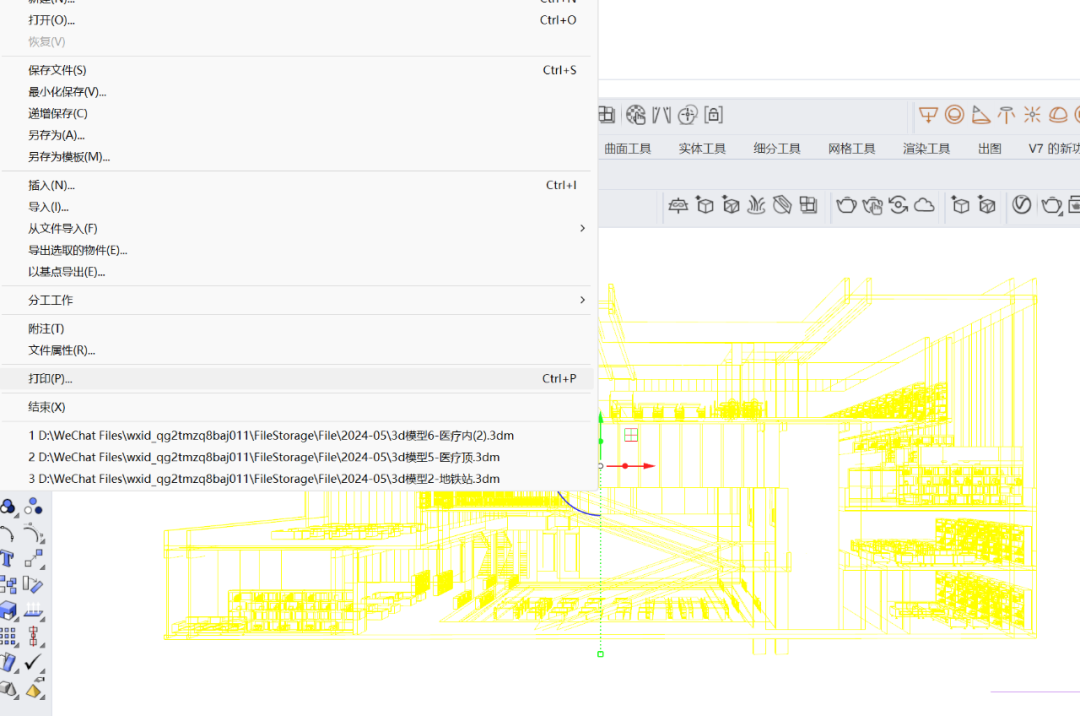

Make2D命令选中模型，导出线稿，在Top视图中找到导出的线稿。通过打印命令导出线稿图。













PS调整线稿

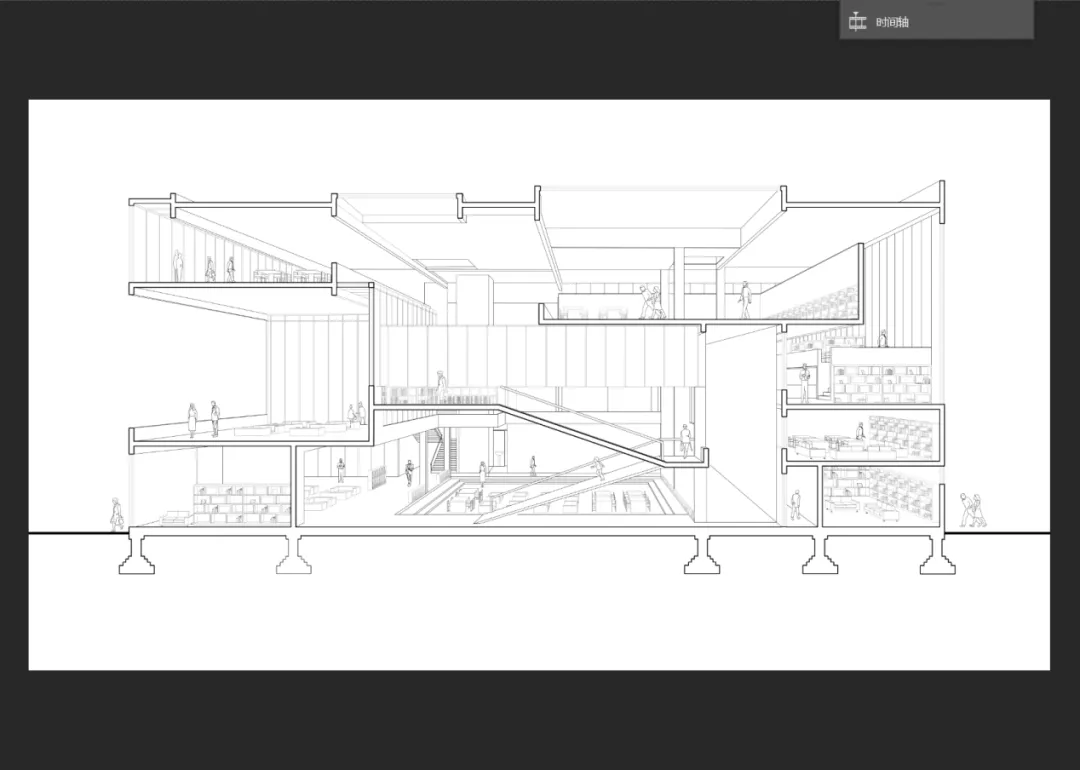

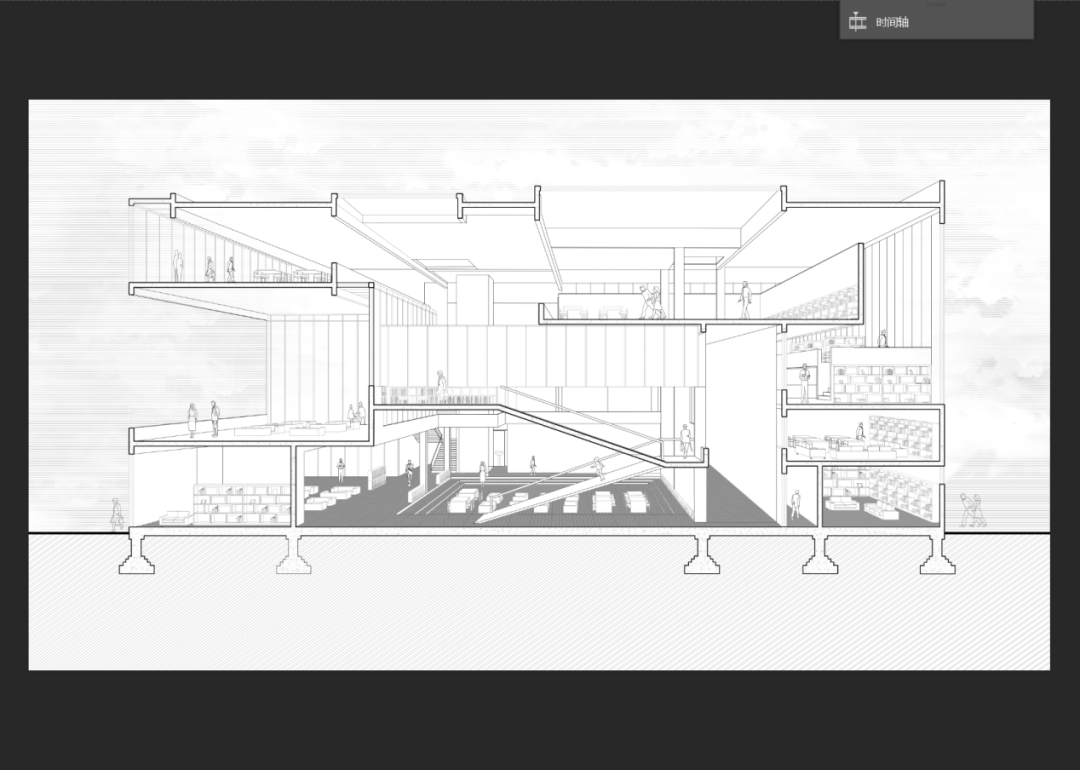

导入ps后，在ps里删改一下乱线，得到一张关系清晰的线稿底图。

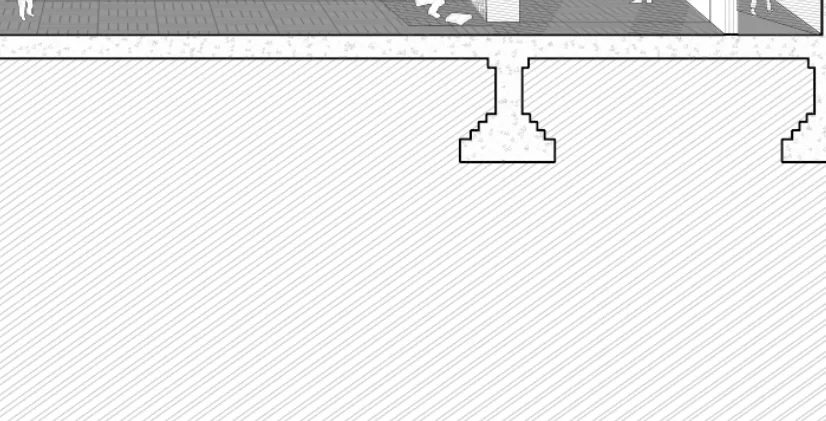

给地面，剖切面都填充纹理，丰富图面关系。






添加丰富的素材

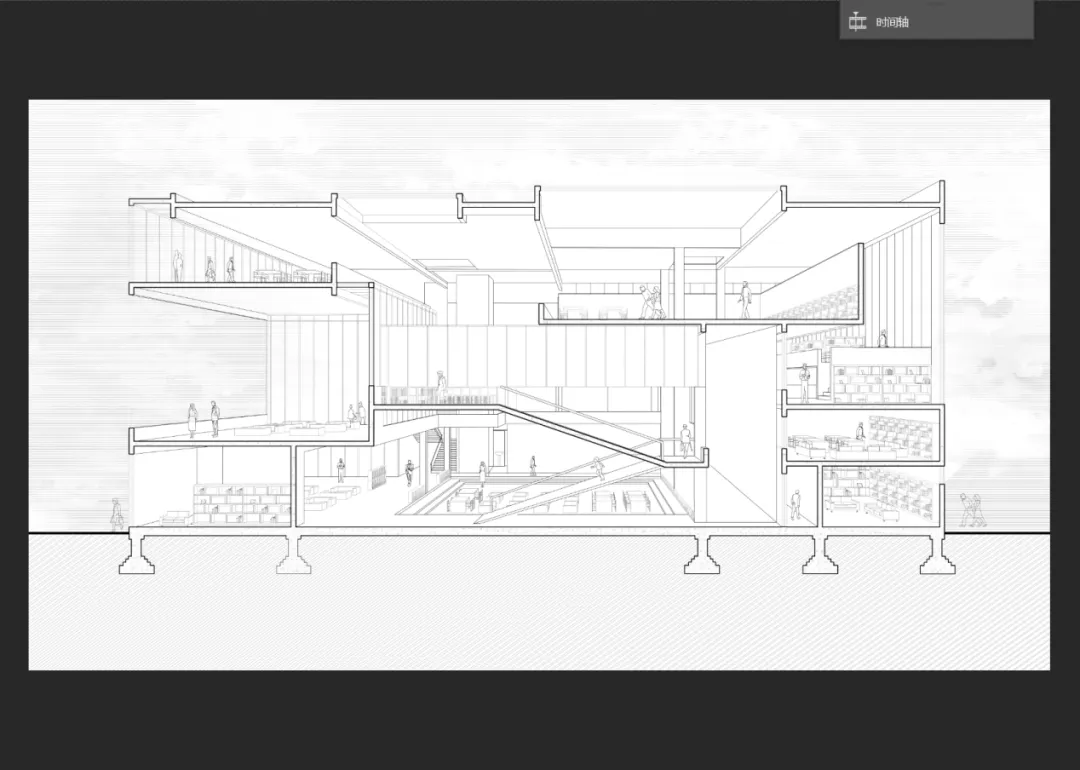

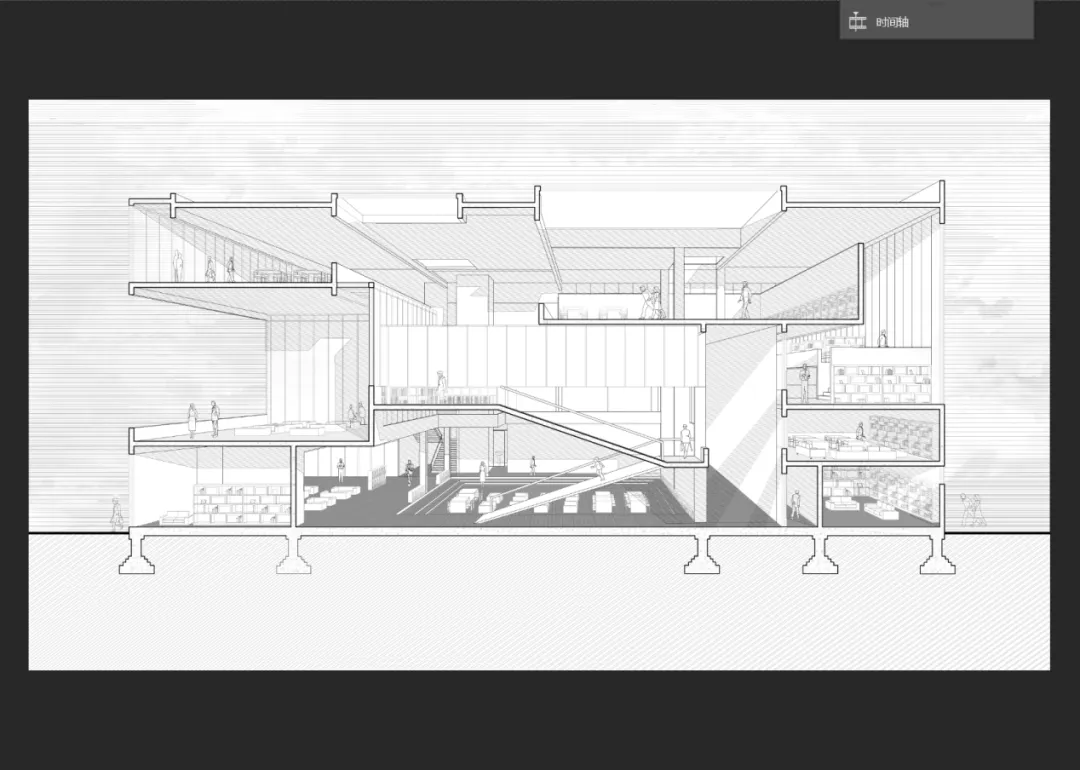

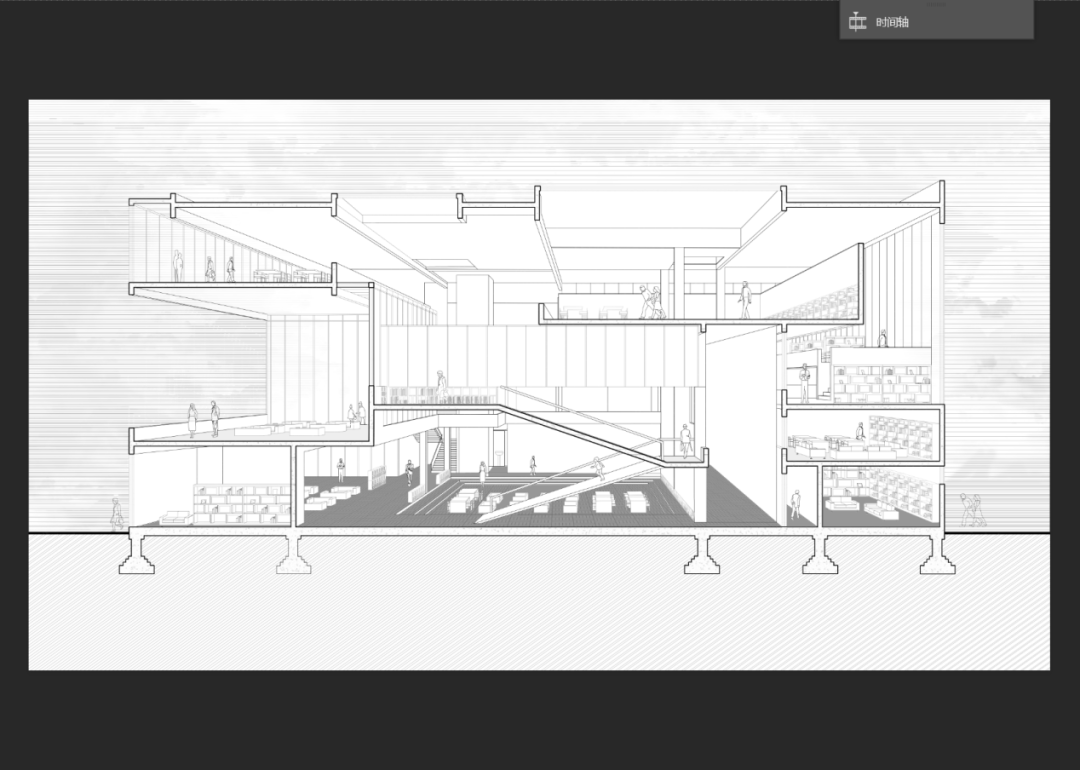

置入背景的线稿和云朵，给他一个基本的黑白灰关系。

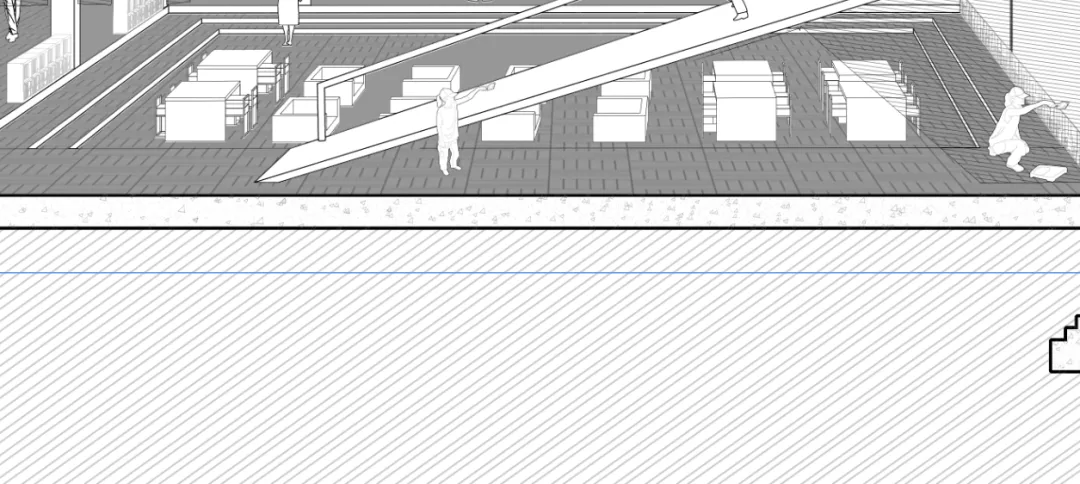

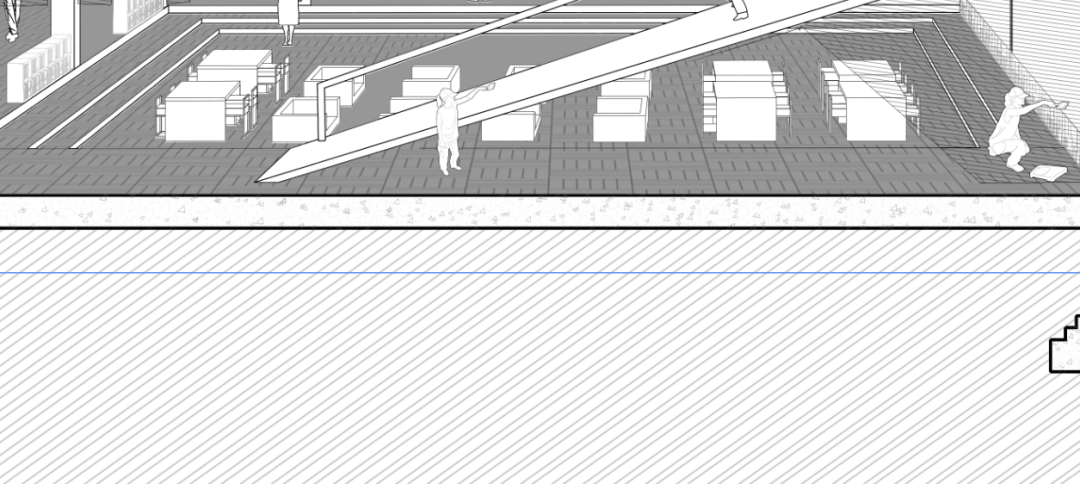

给地面一个黑色格子的纹路，加重黑白灰效果。记得要调整透视关系。

Ctrl+T对纹理进行自由变换，按住shift的时候拉四个角，纹理就会进行透视变换，最后让纹理的走向和透视关系一致。

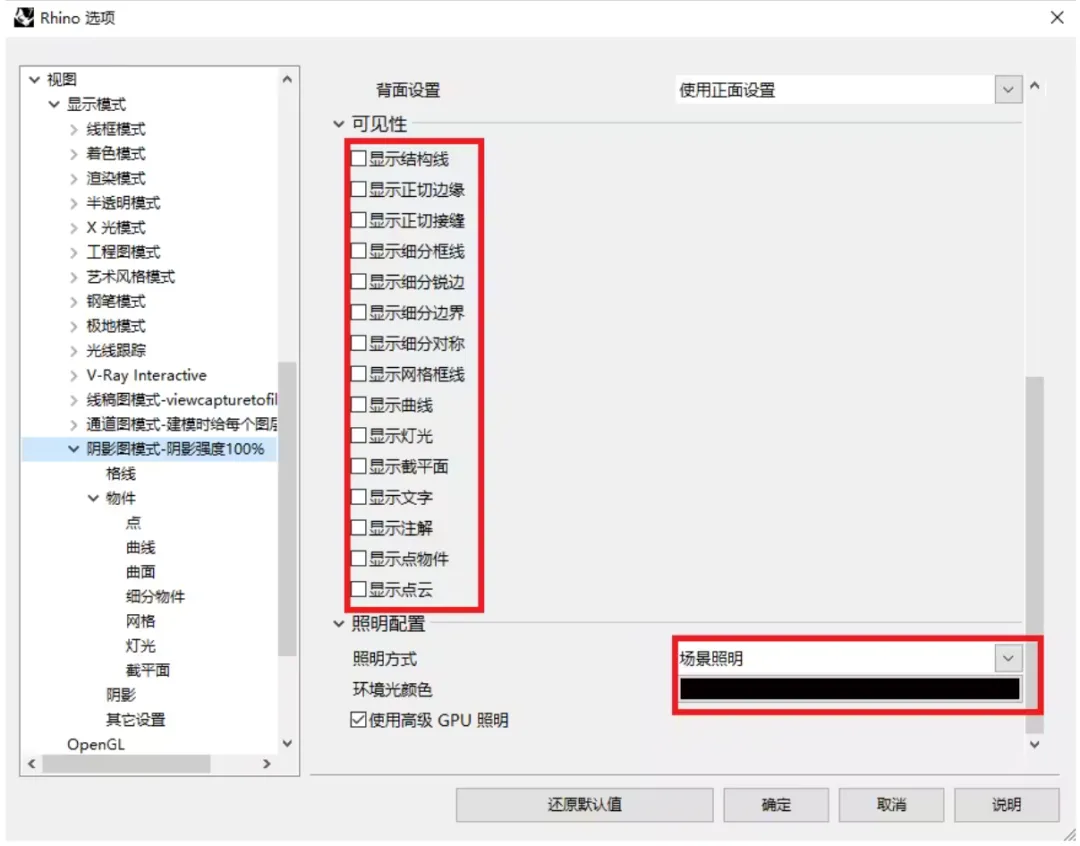

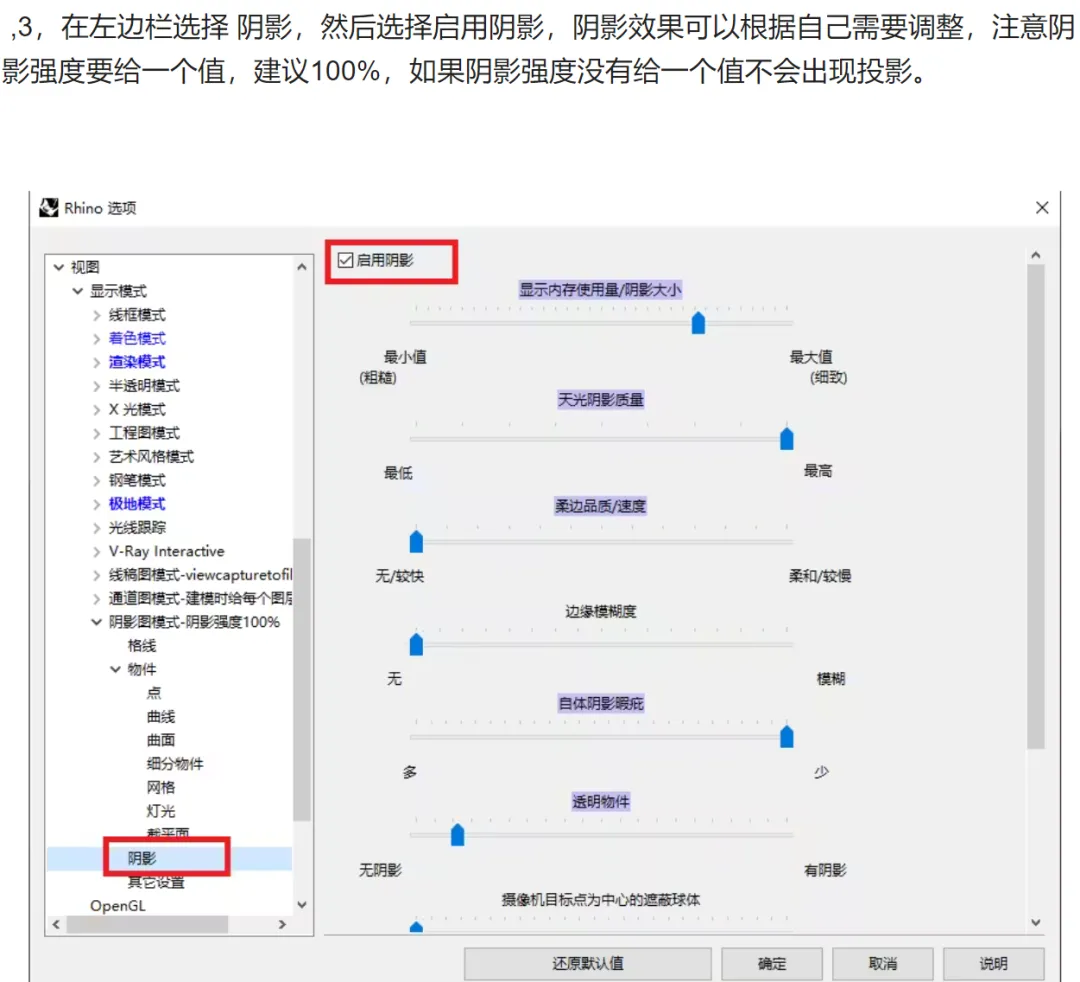

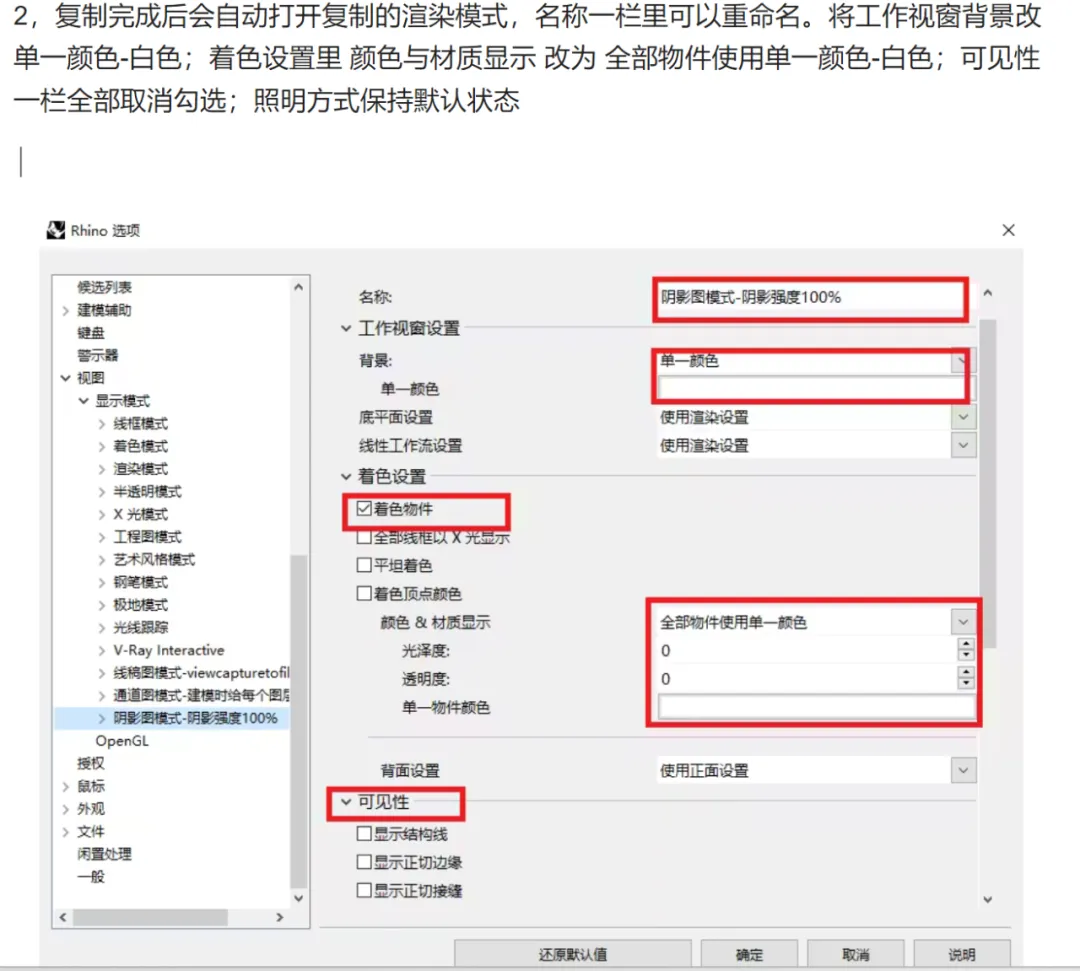

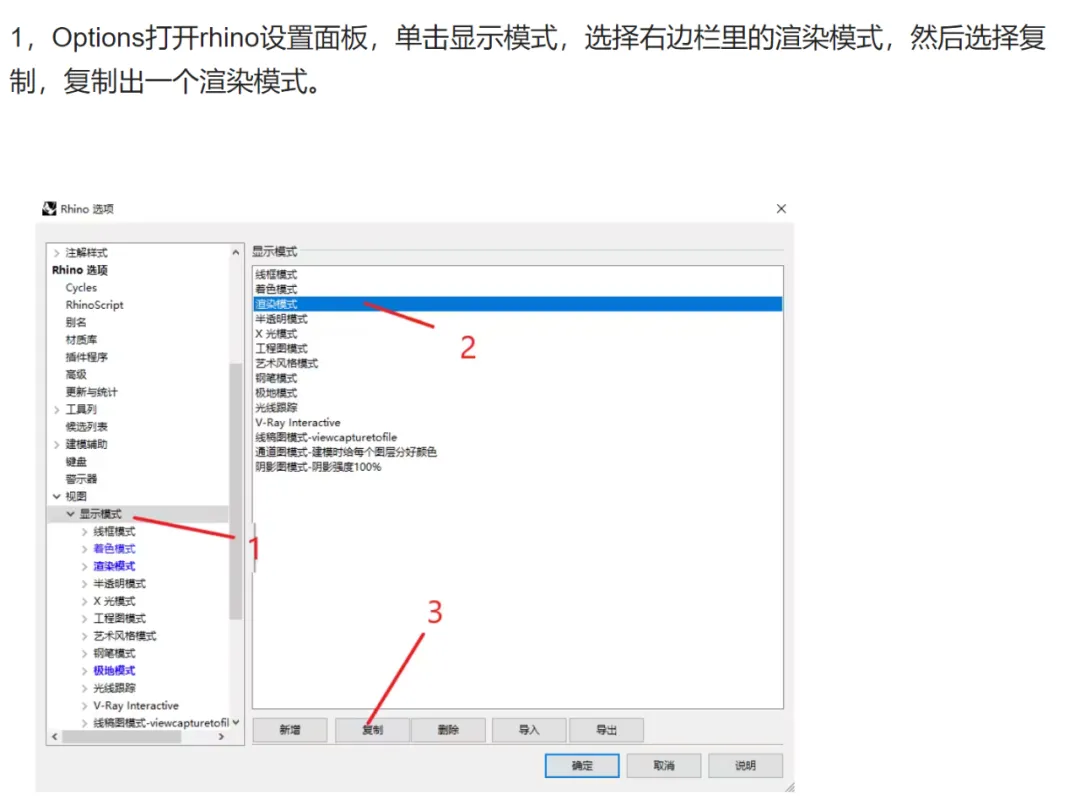

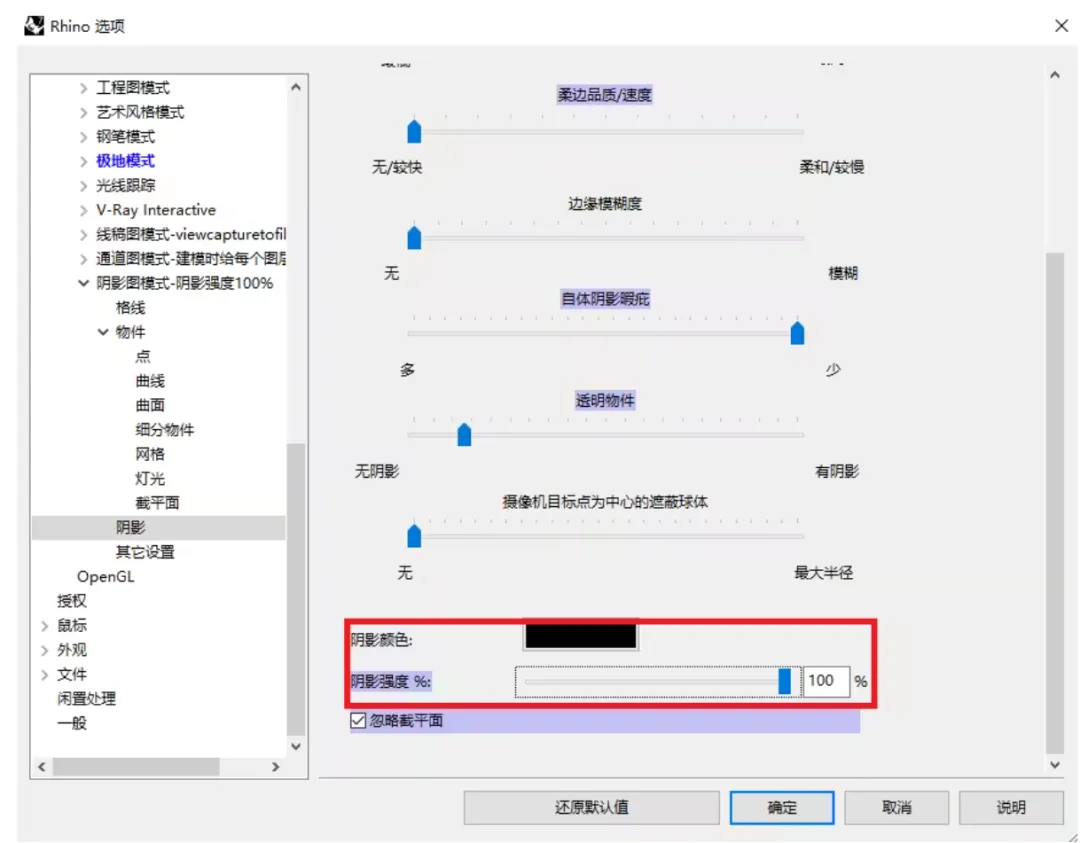

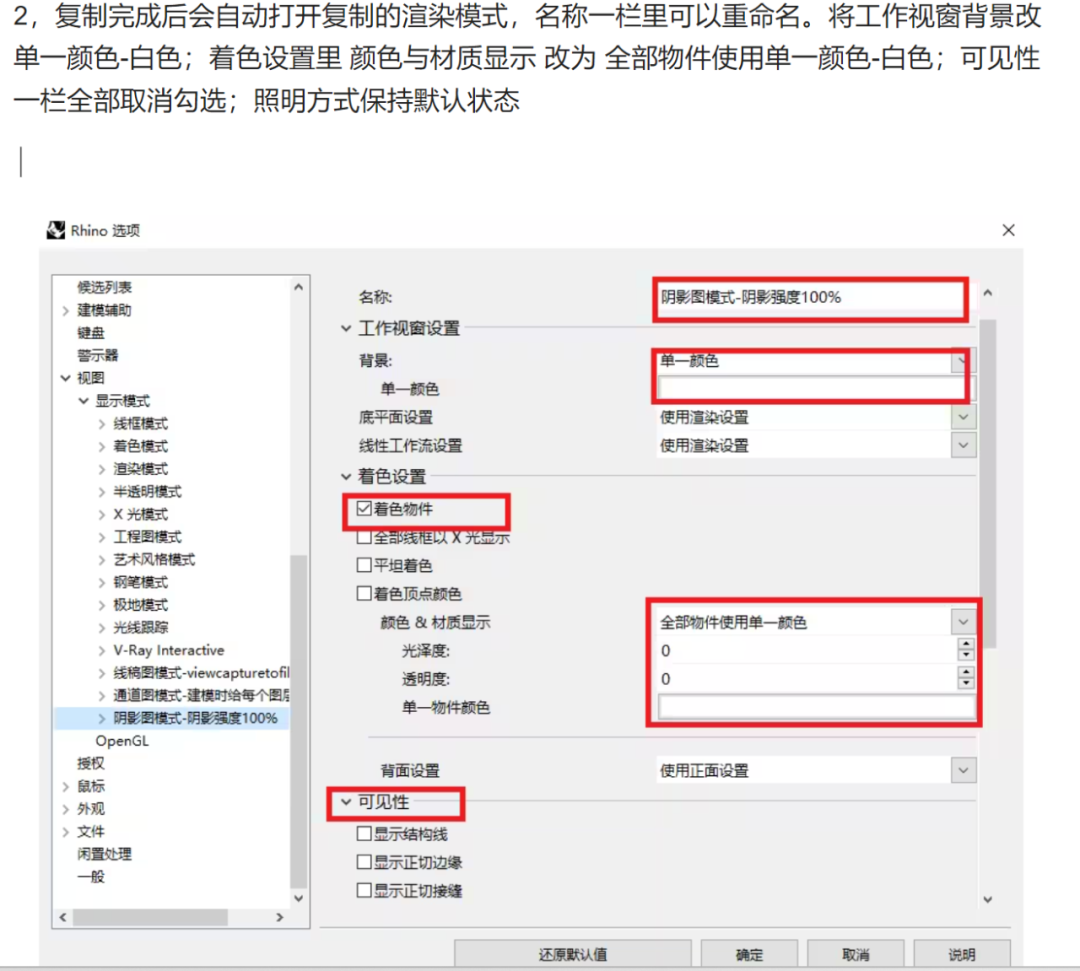

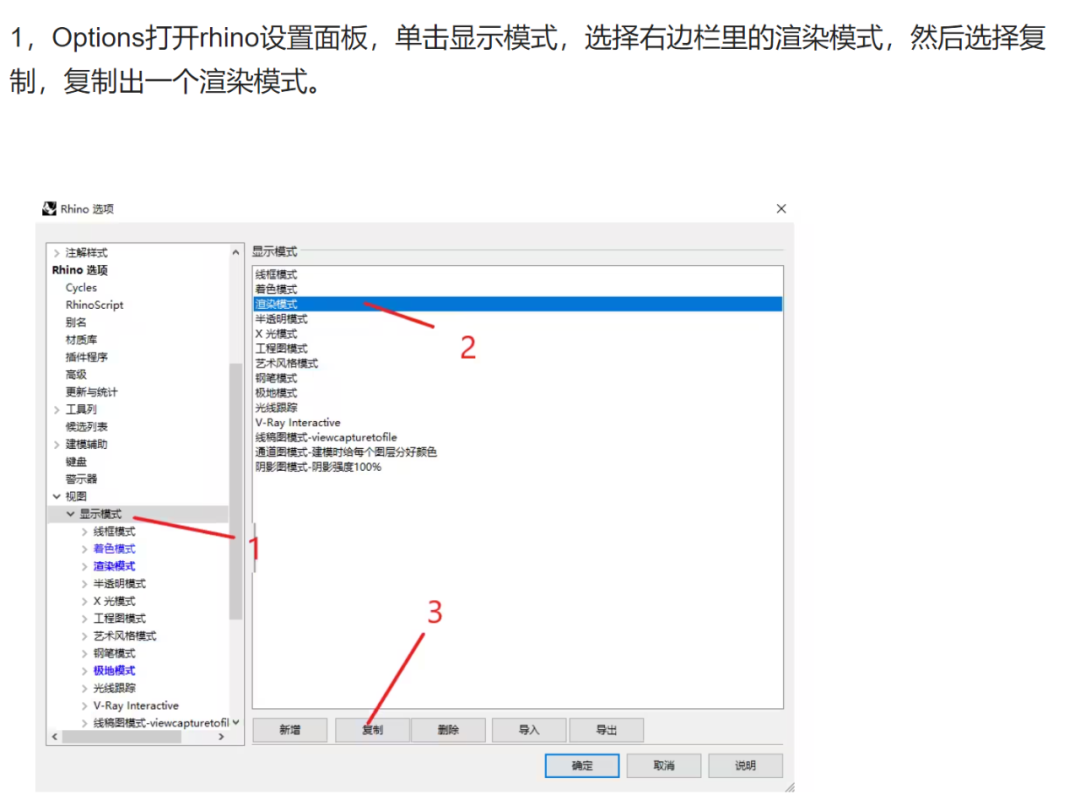

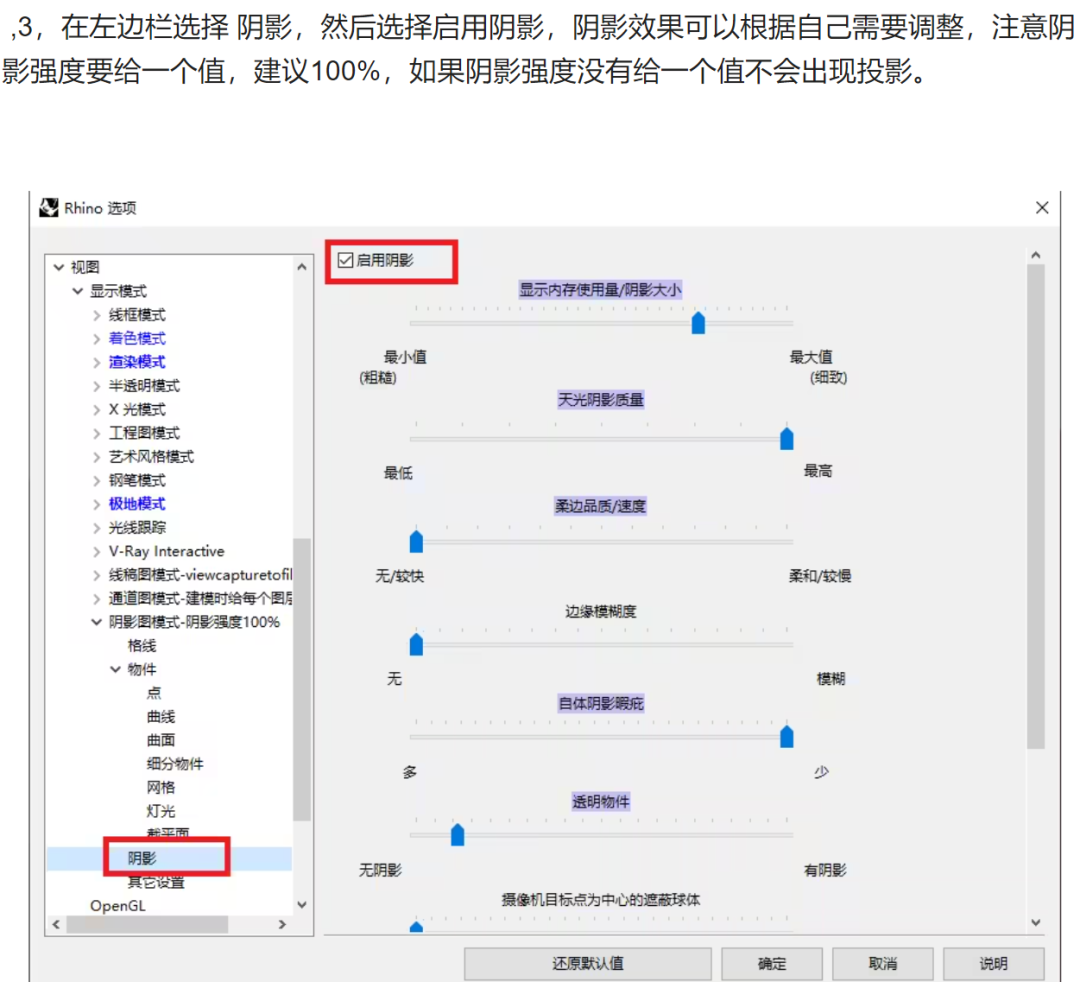

导入rhino中调整好的阴影。想要得到一张rhino里界限分明的阴影（类似su的阴影效果），需要对rhino的渲染模式进行设置。如图：











这样，就可以导出一张阴影底图。

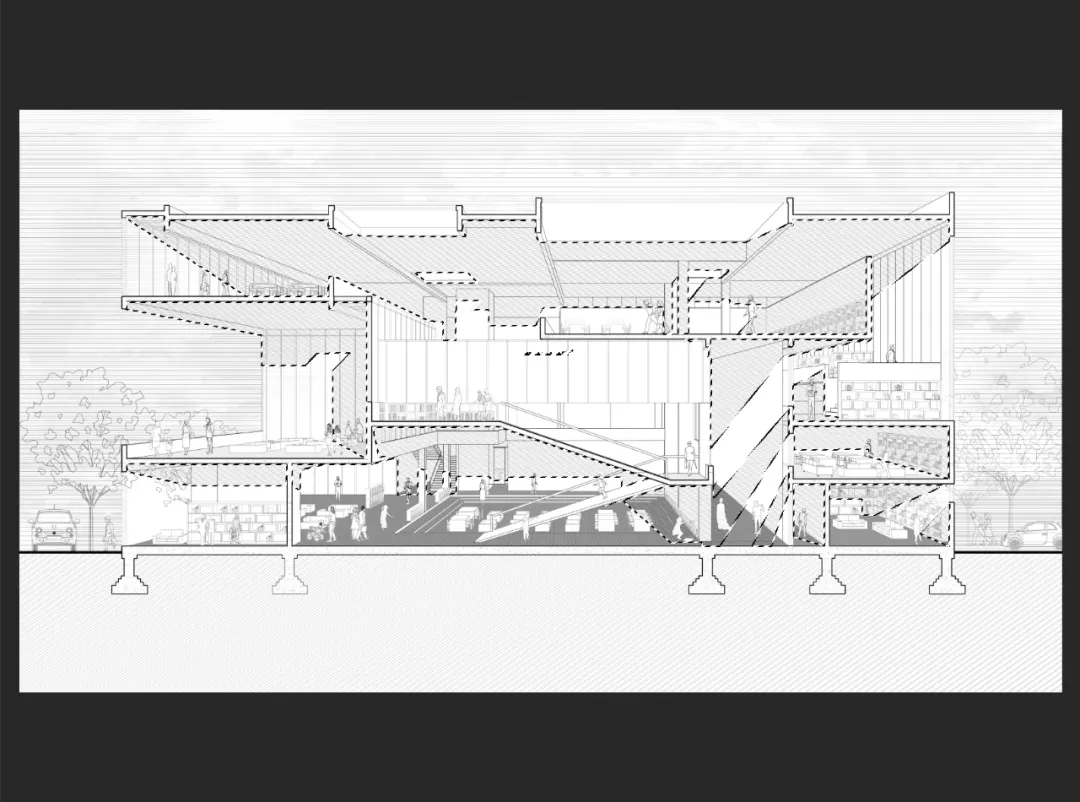

为了让线稿的关系更加明显，我们把阴影的填充设置为线性填充。

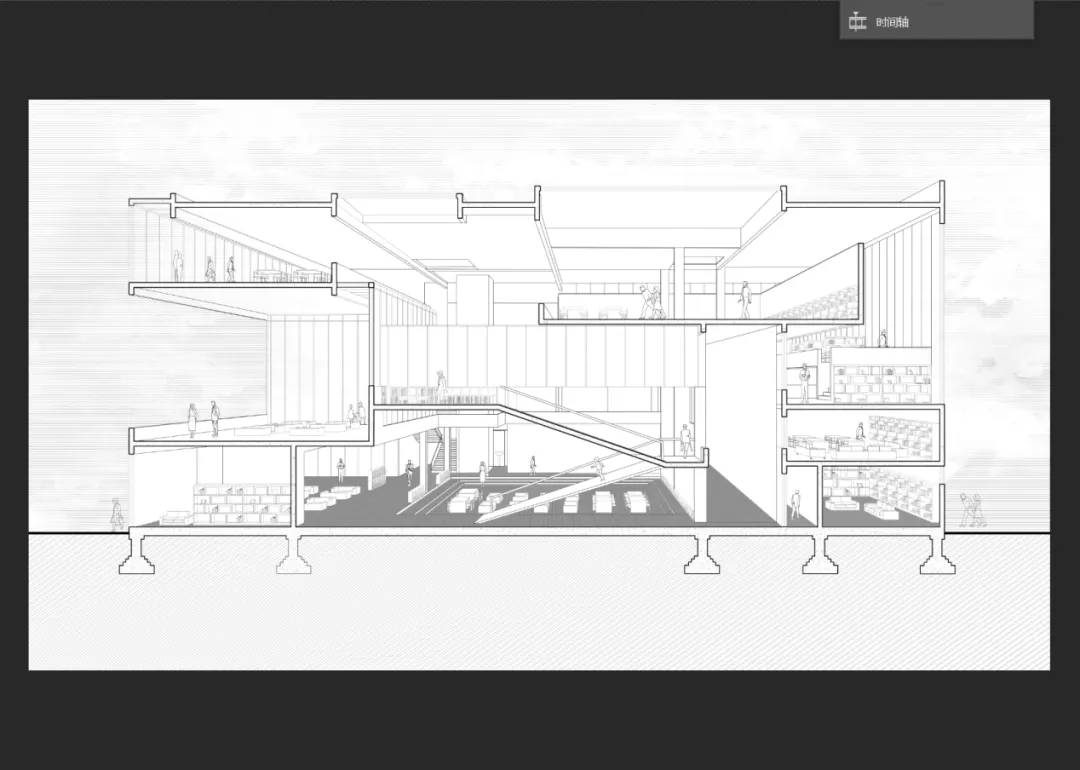

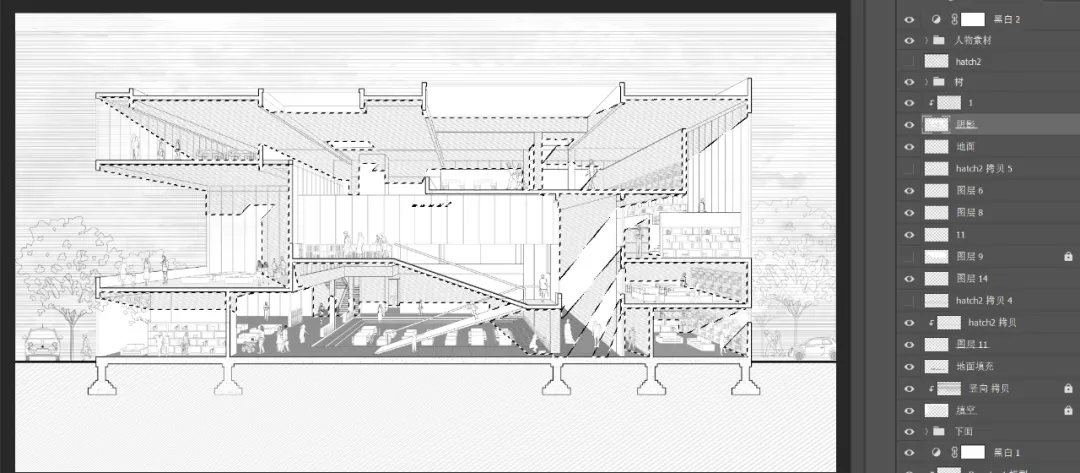

选中阴影的部分，填充为白色。

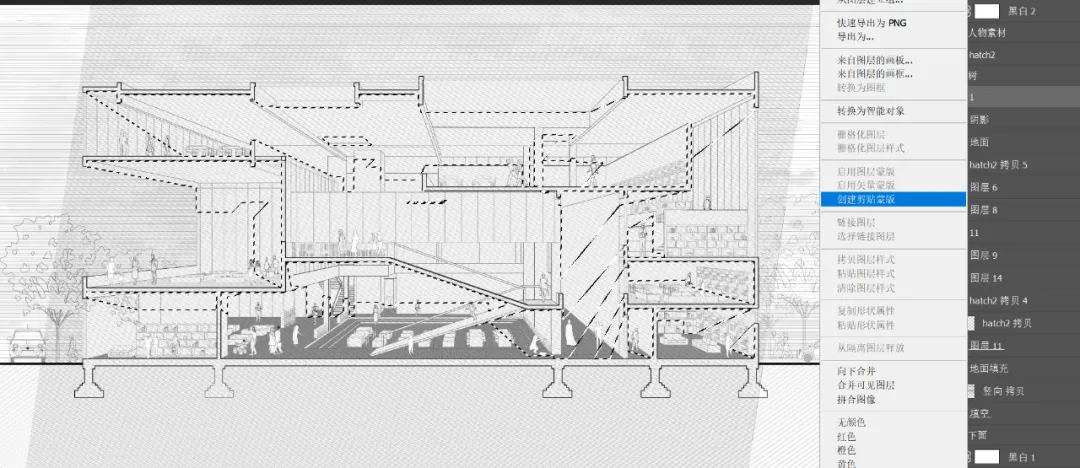

将置入的纹理图右键创建剪贴蒙版。

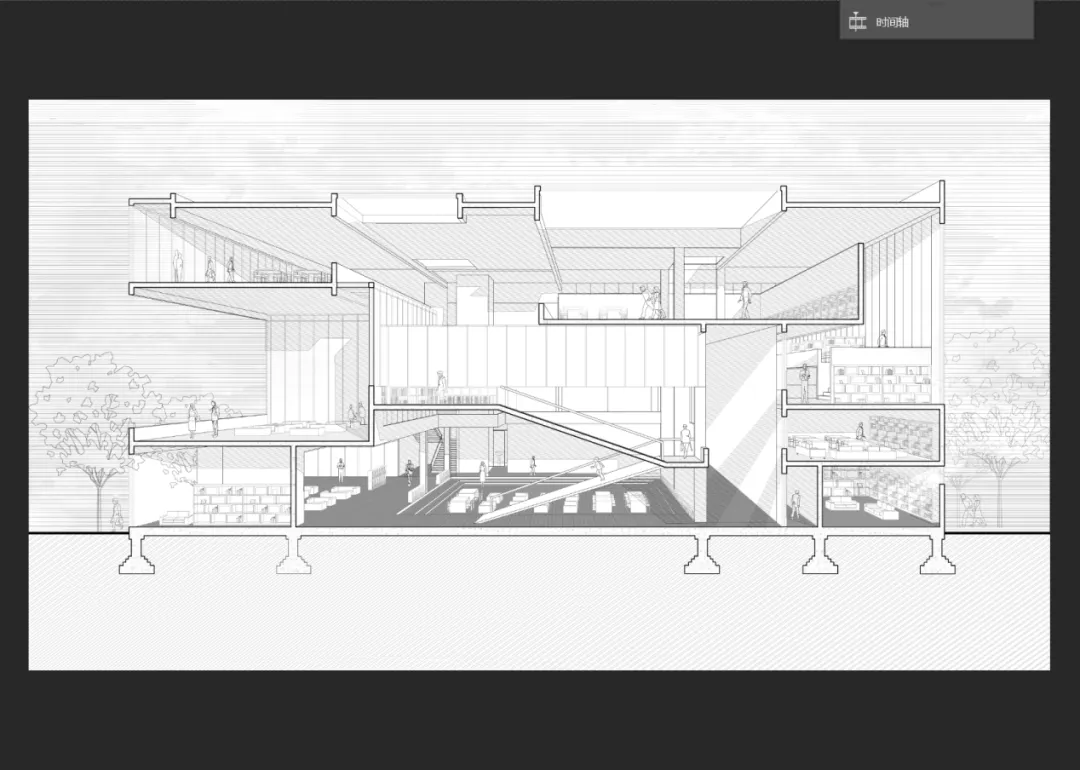

增加更多背景的素材，加入树木，行人，车辆等等。丰富了空间中人群的活动。

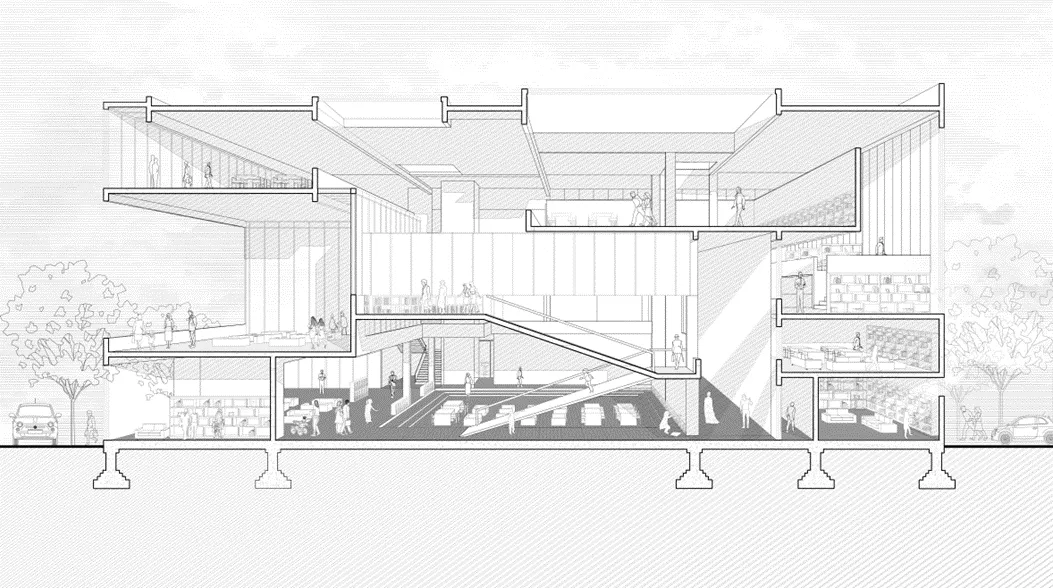

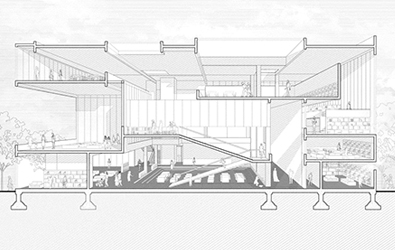

这样，一张黑白灰关系清晰的线稿风剖透视就制作完毕啦。




今天的制图分享就到这里了。见多了花花绿绿形形色色的图纸，有时候还是觉得像这样经典无彩色系的简单线稿图更经得住时间的考验，喜欢这种类型风格的小伙伴可以学一学哦~


有更多建议和意见或者想要交流的内容也欢迎大家联系我们，我们下期同一时间不见不散~
