叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。
今天是圣诞节，首先制图教室祝大家圣诞快乐呀~
能刚巧赶上圣诞节为大家分享的图纸，一定是制图教室精心挑选的好东西！今天为大家带来的是一张细节满满的多角度剖轴侧，想要展示作品内部空间的小伙伴，一定要好好学习学习哦~
那么，接下来就正式开始我们的教学时间。
传统公寓总是存在这样的问题：停车场的照明和通风不良，走廊和楼梯空间单调，设备占用的屋顶空间利用率低。作为公寓中唯一的公共空间，人们过度关注其居住单元类型和条件，却忽视了这些空间的重要性，导致公共空间的规划和利用不合理。
我希望在一个越来越私人的社交环境中，人们可以有更多的空间与人互动和放松，而不是躲在自己的卧室里。因此，这些闲置空间应该变得有趣，获得人们的喜爱，增加他们的空间体验，提高他们的生活质量。那么，为何不用变化和体验丰富的走廊取代单调的逃生楼梯？
通过这条高度连续的走廊，重新连接不同的公共空间。成为公寓的主体。人们可以吃饭、喝茶、与人聊天、锻炼、游泳等等。这些空间将丰富人们的生活体验。我在共享公寓里创造了这样一条廊道，他们可以连通整个公寓里的共享公共空间，有屋顶花园，中庭花园，共享书吧，共享餐厅等等。

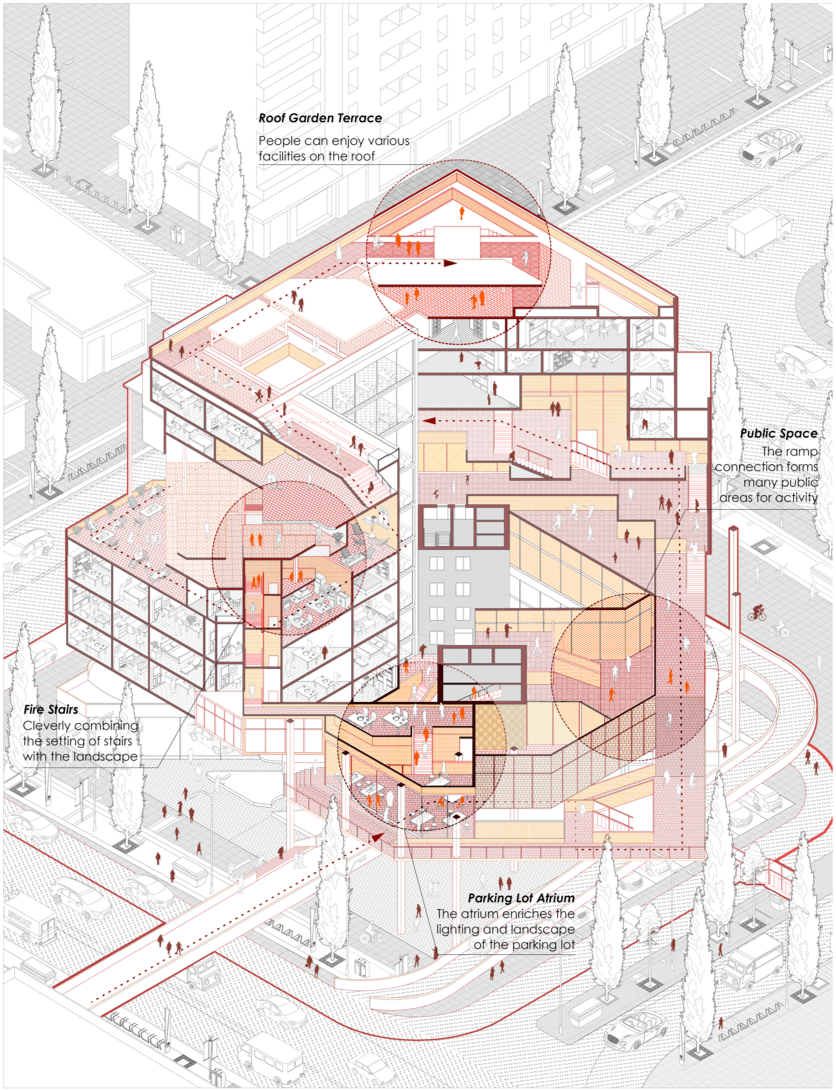

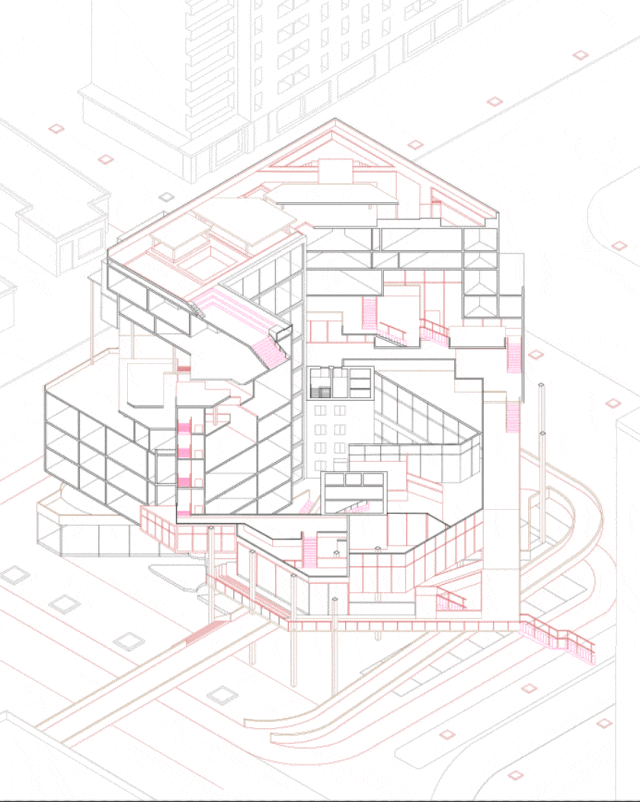

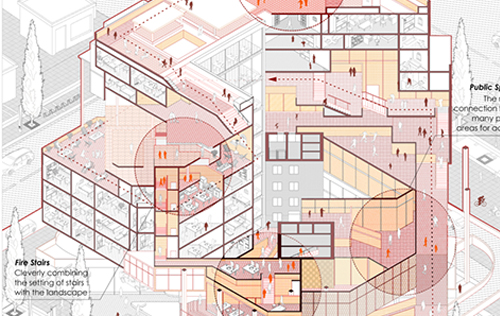

通过这张多角度的剖切轴测图，我们可以更清楚地从剖到的内部看到廊道的走向和共享空间的结合方式。这张细节满满的线稿图，是表达空间中很重要的一部分。
Rhino导出线稿

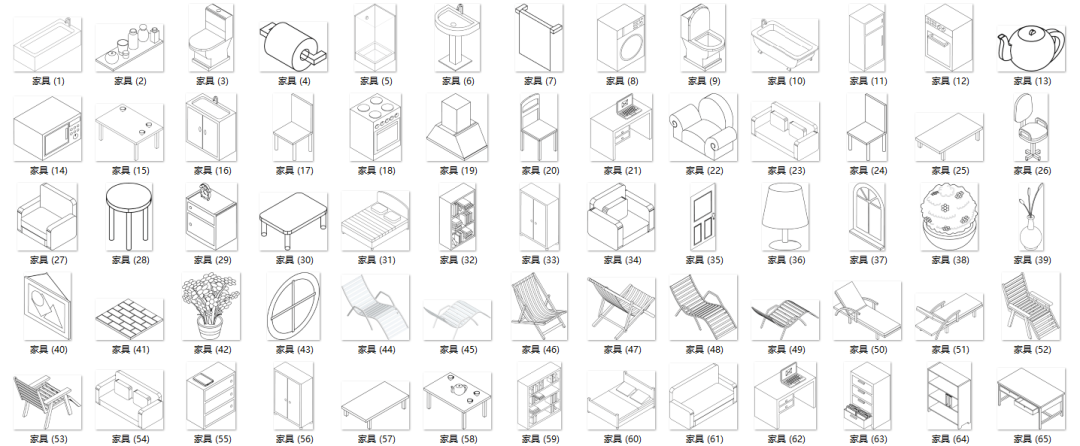

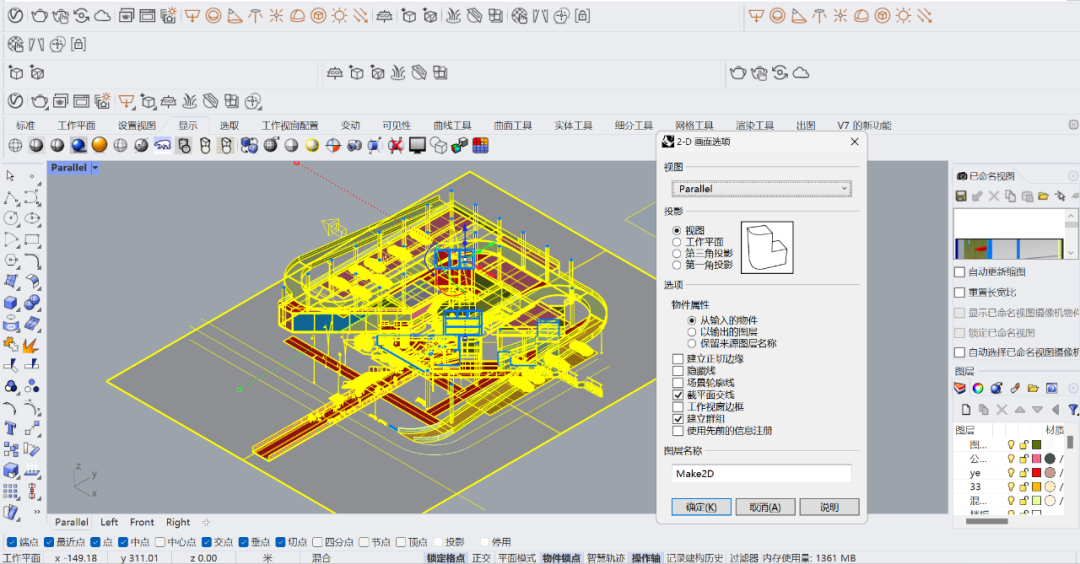

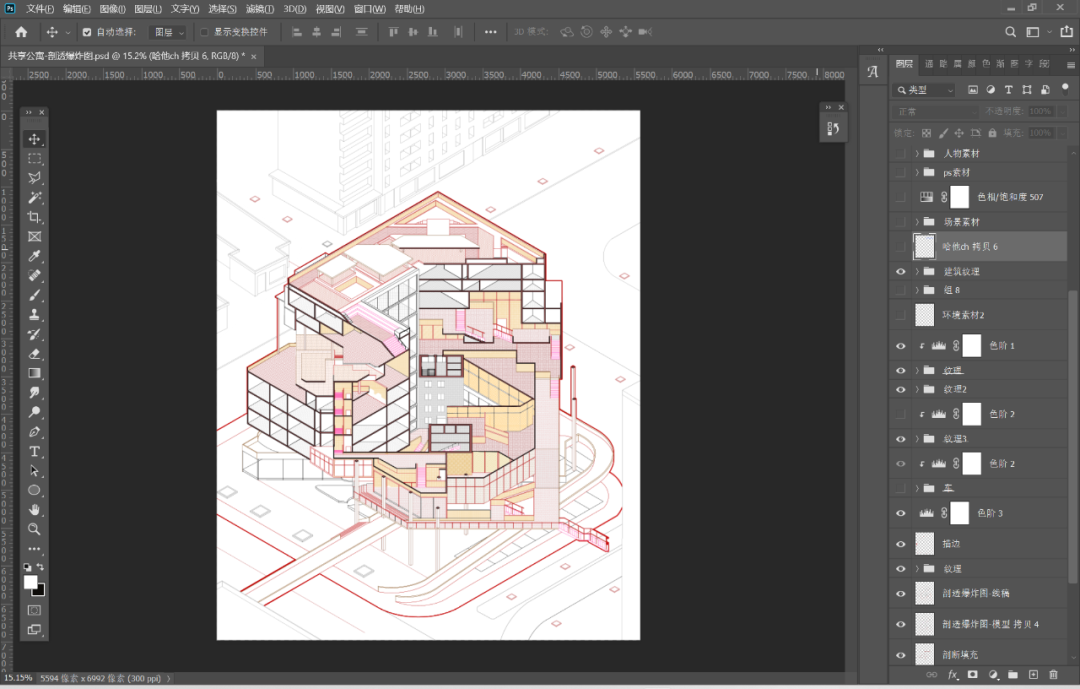

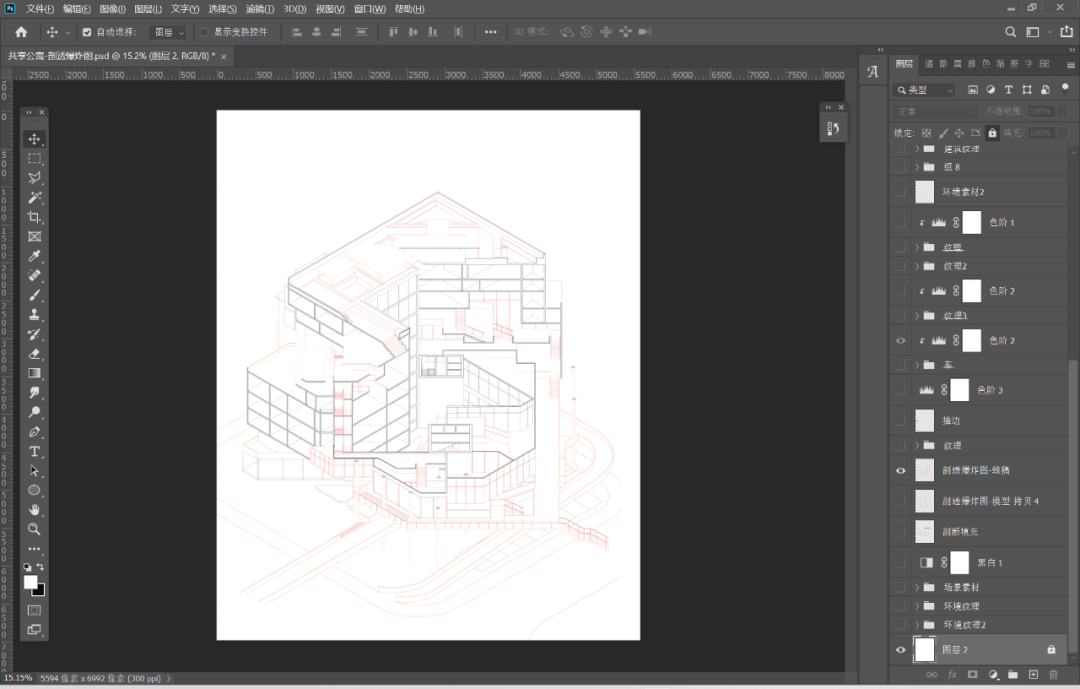

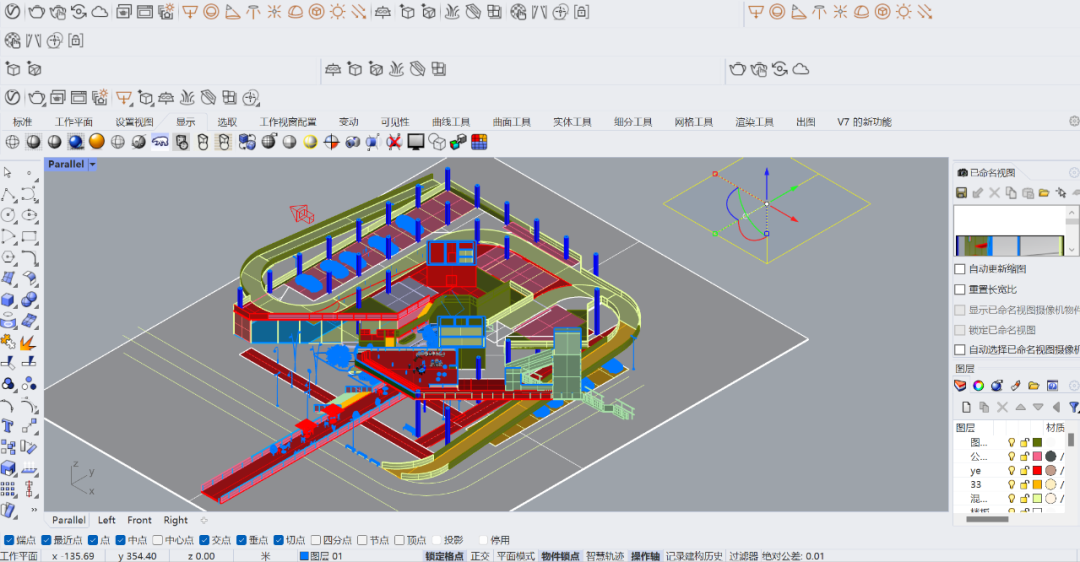

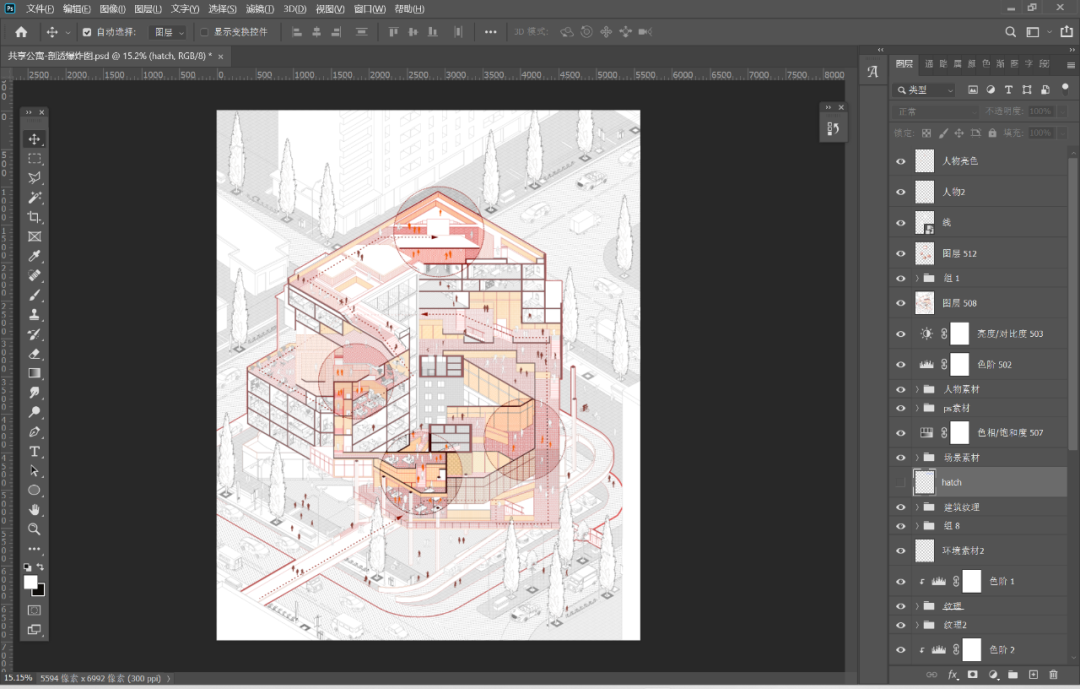

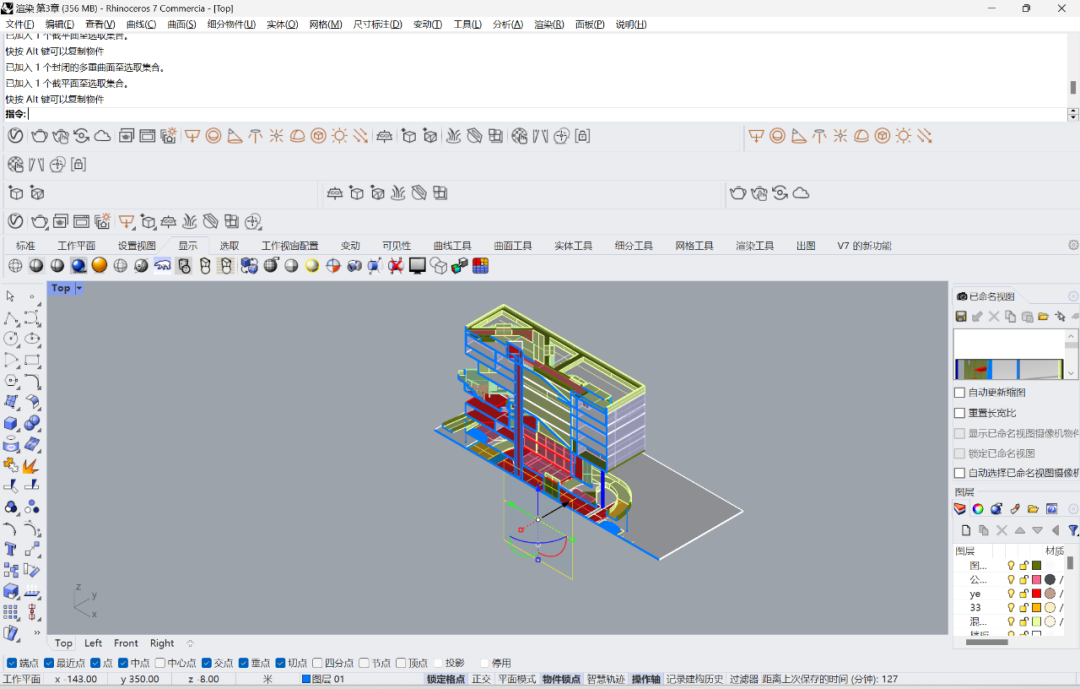

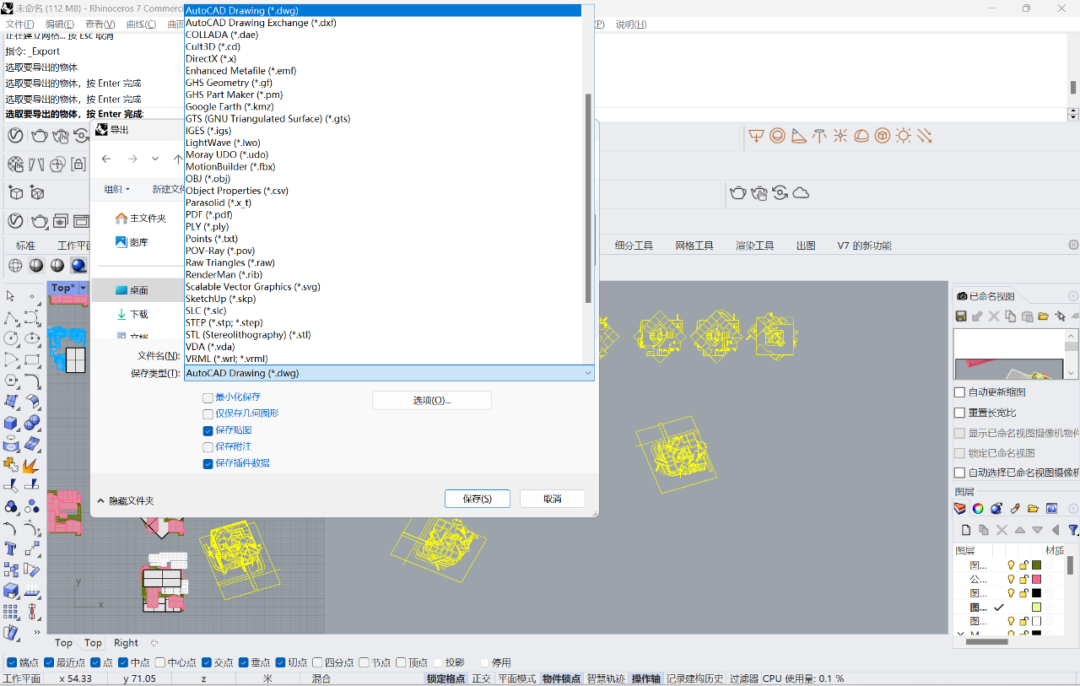

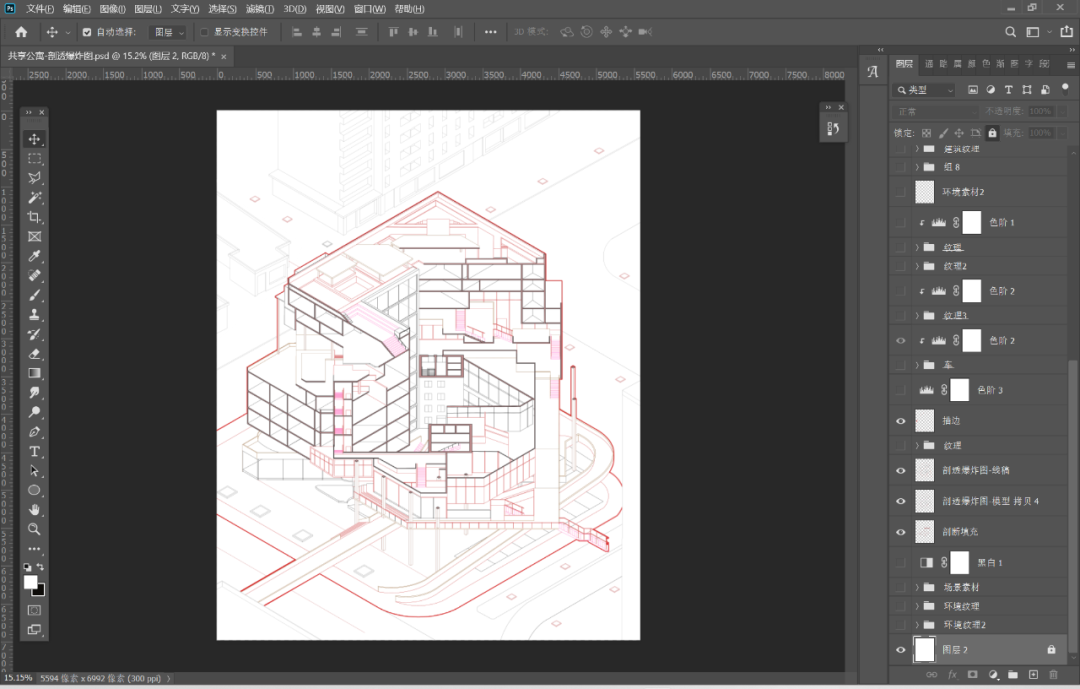

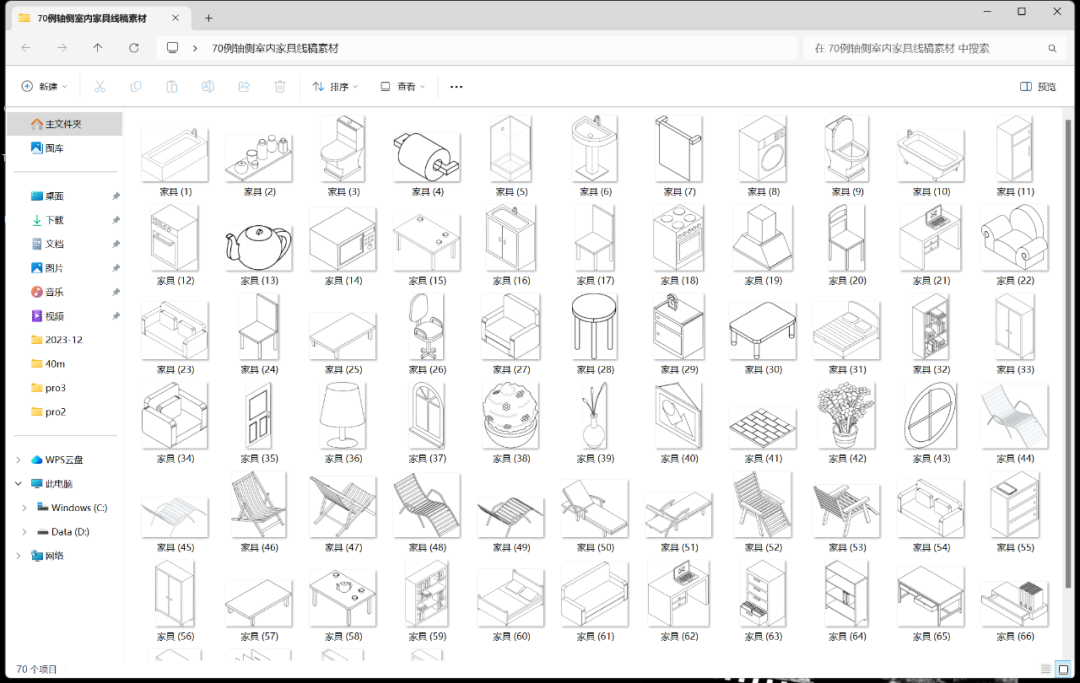

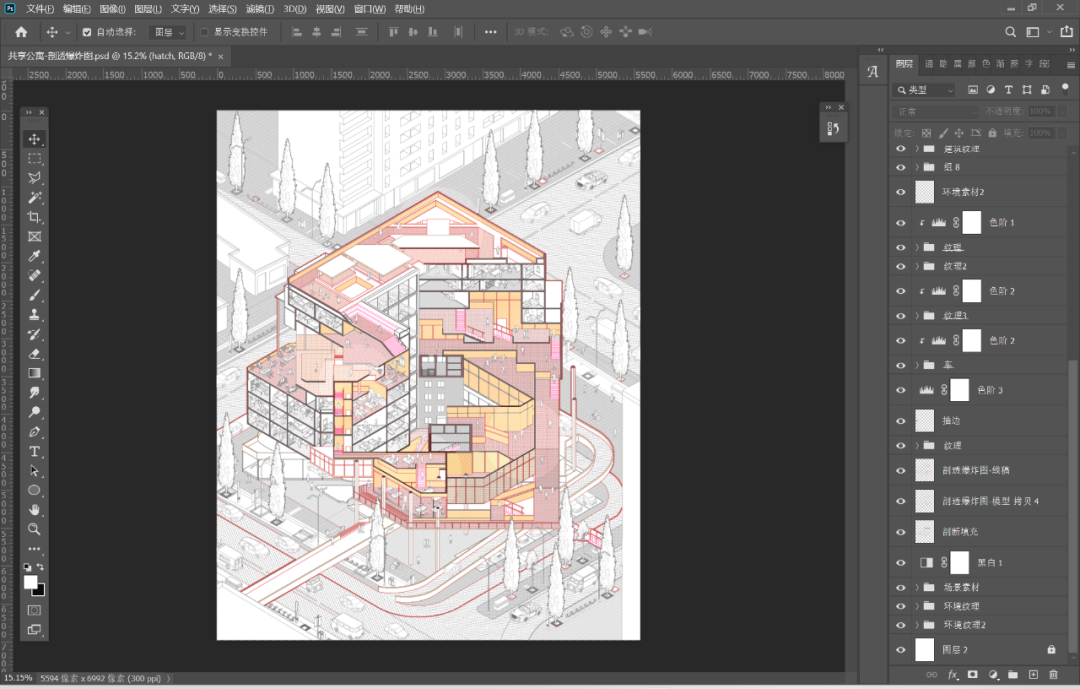

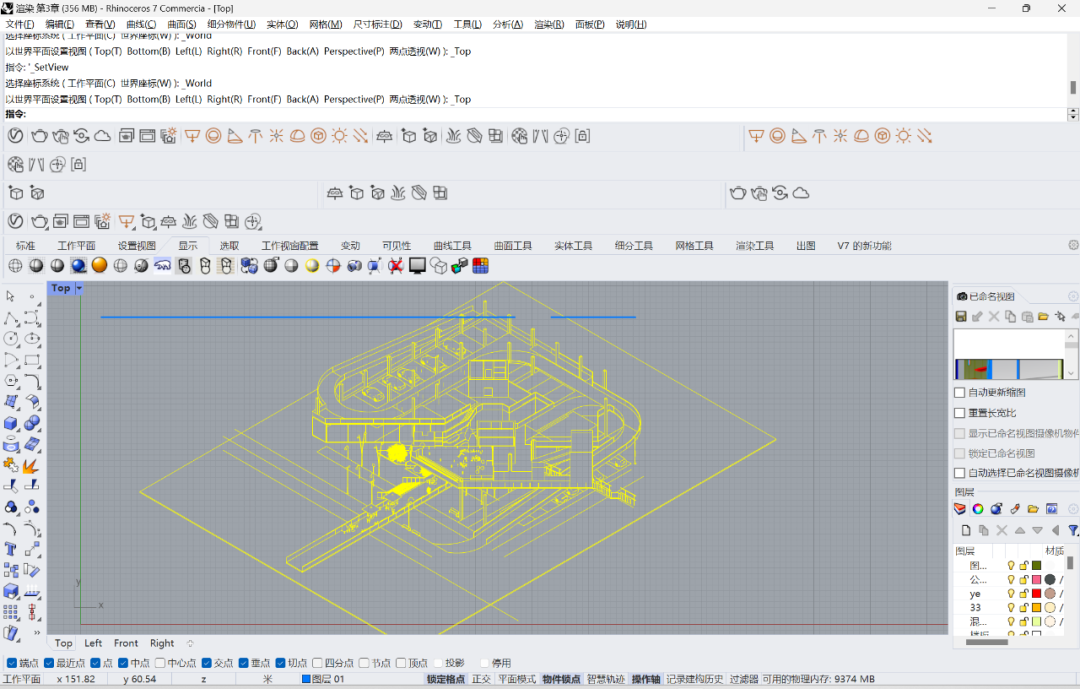

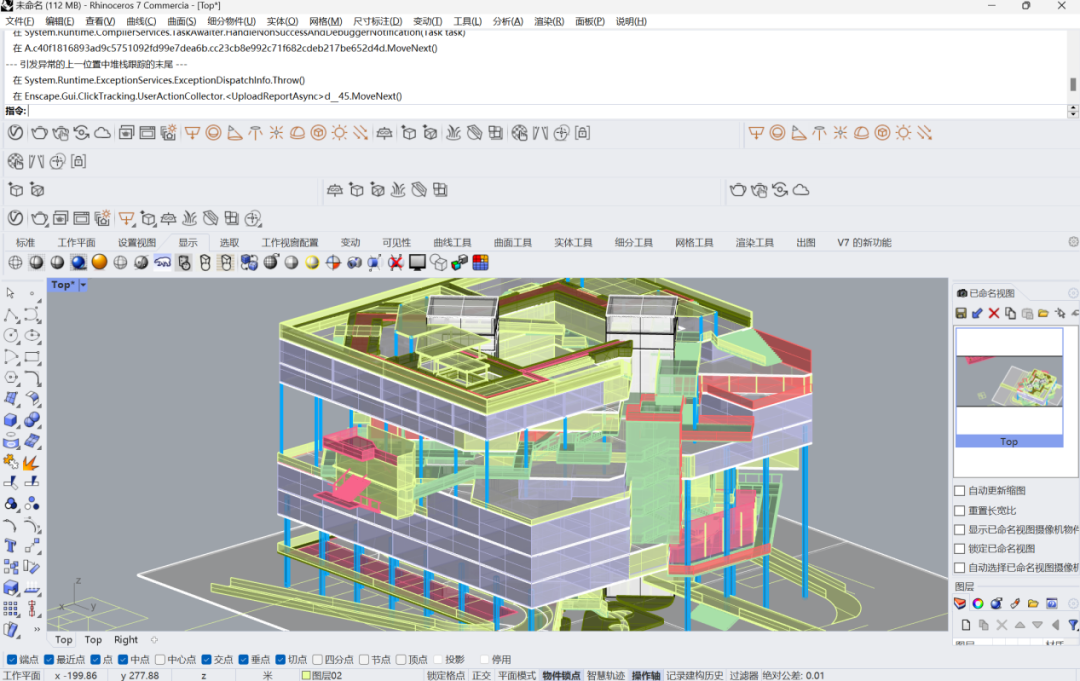

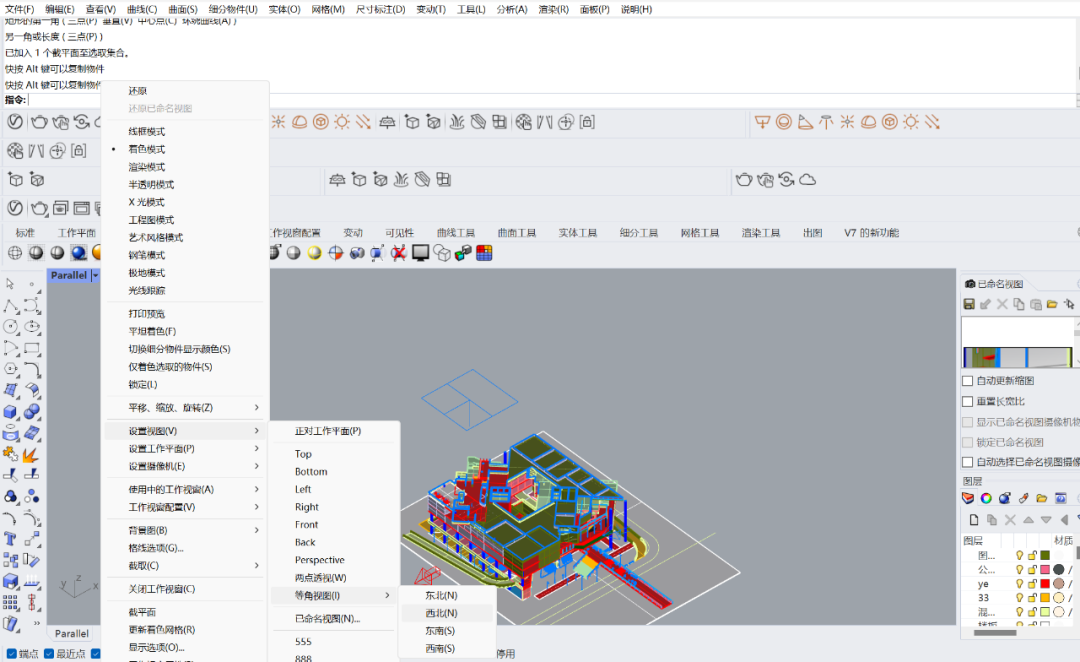

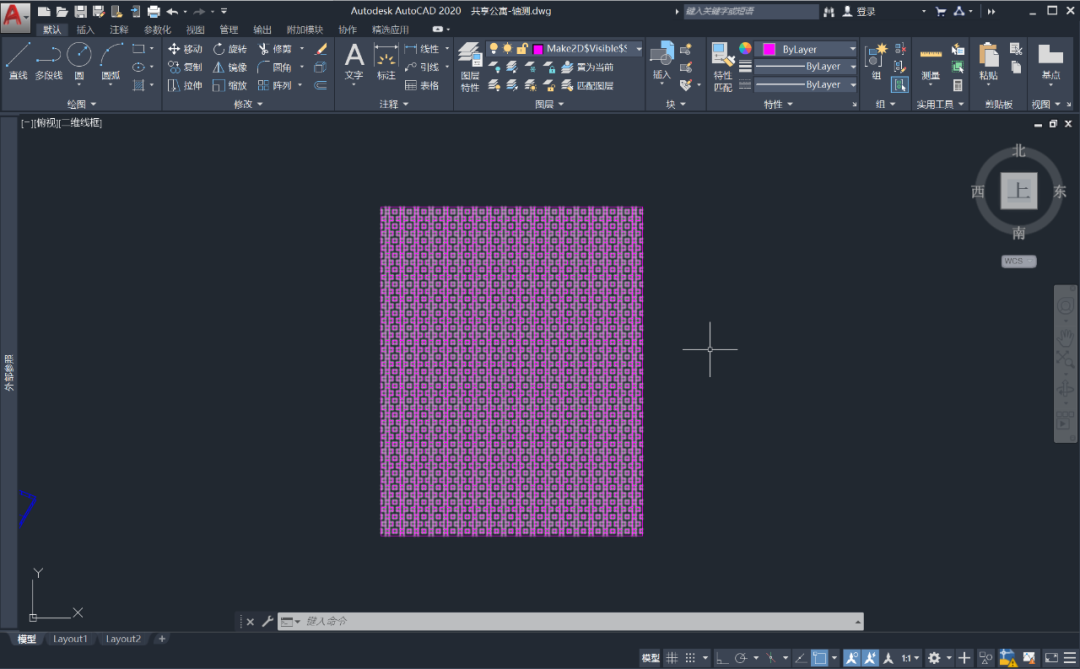

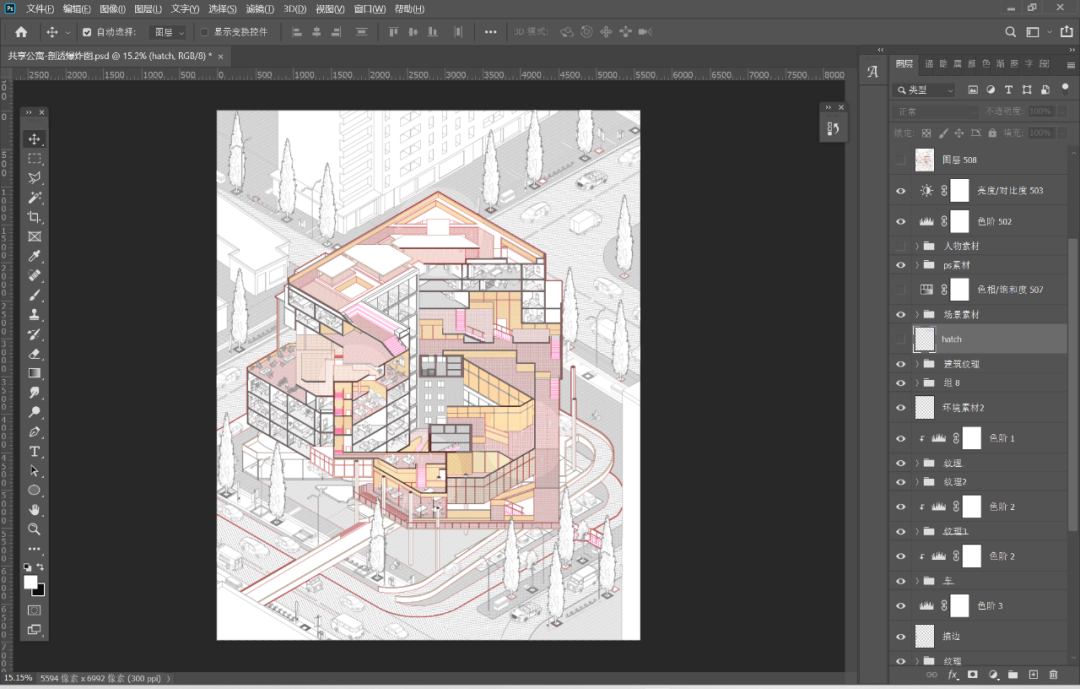

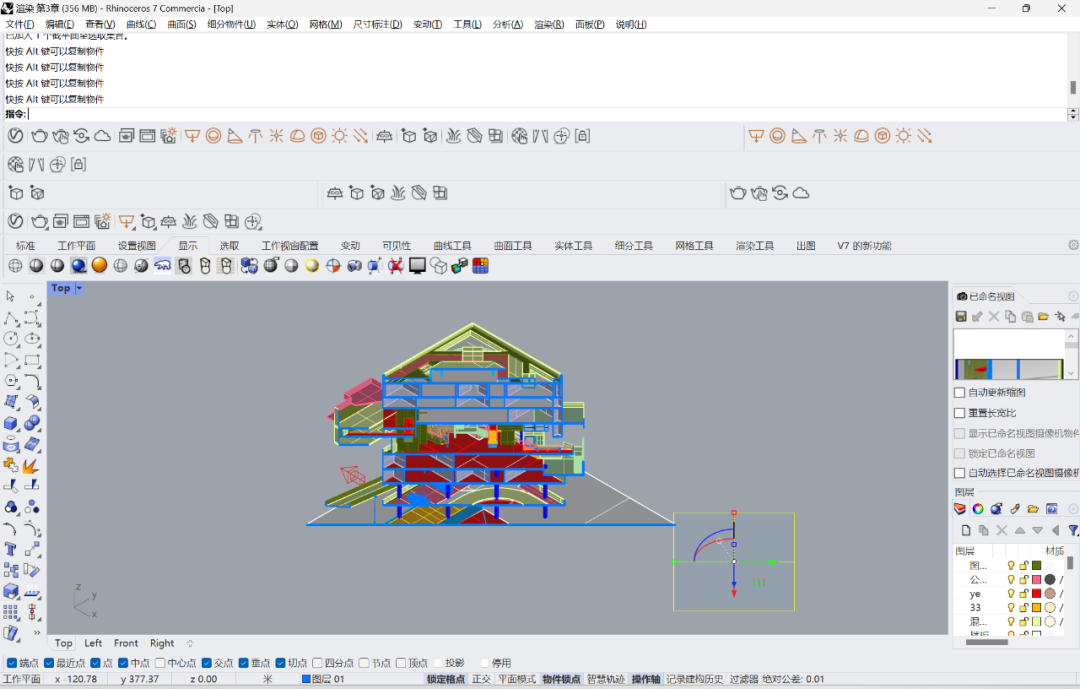

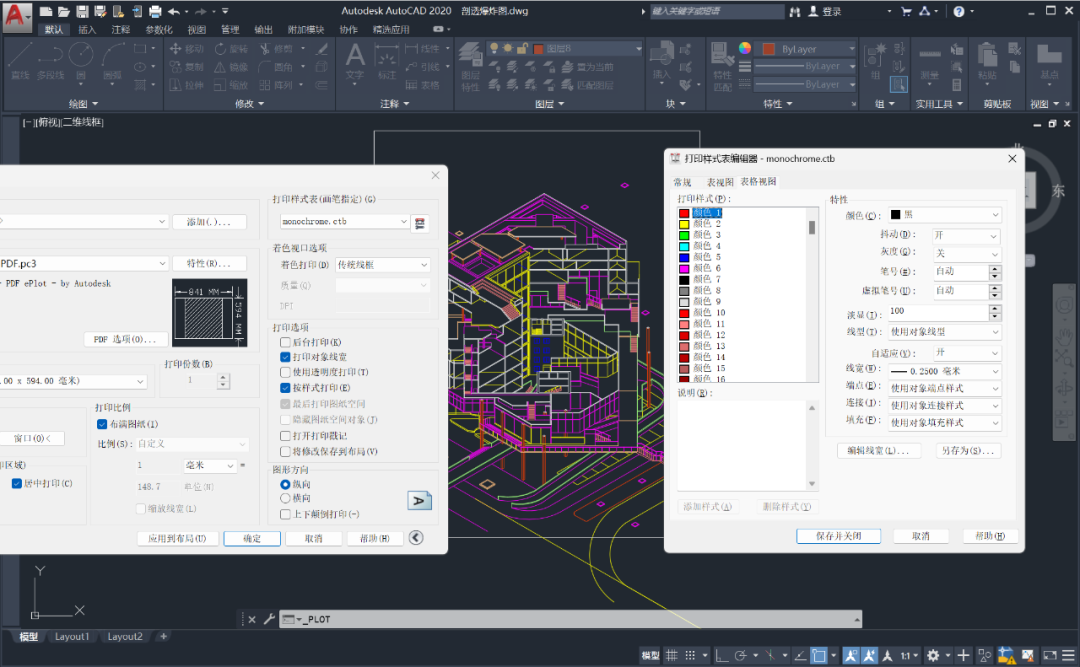

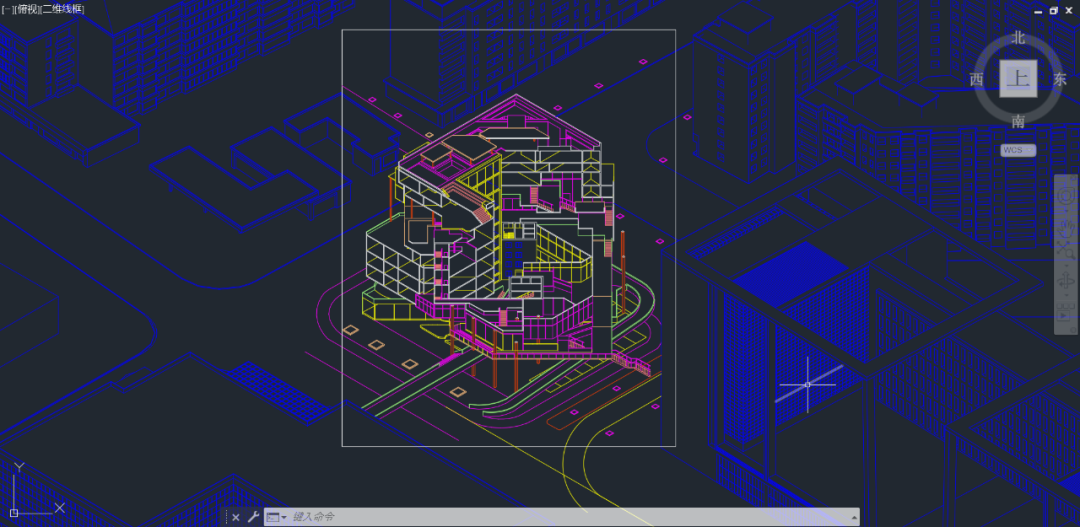

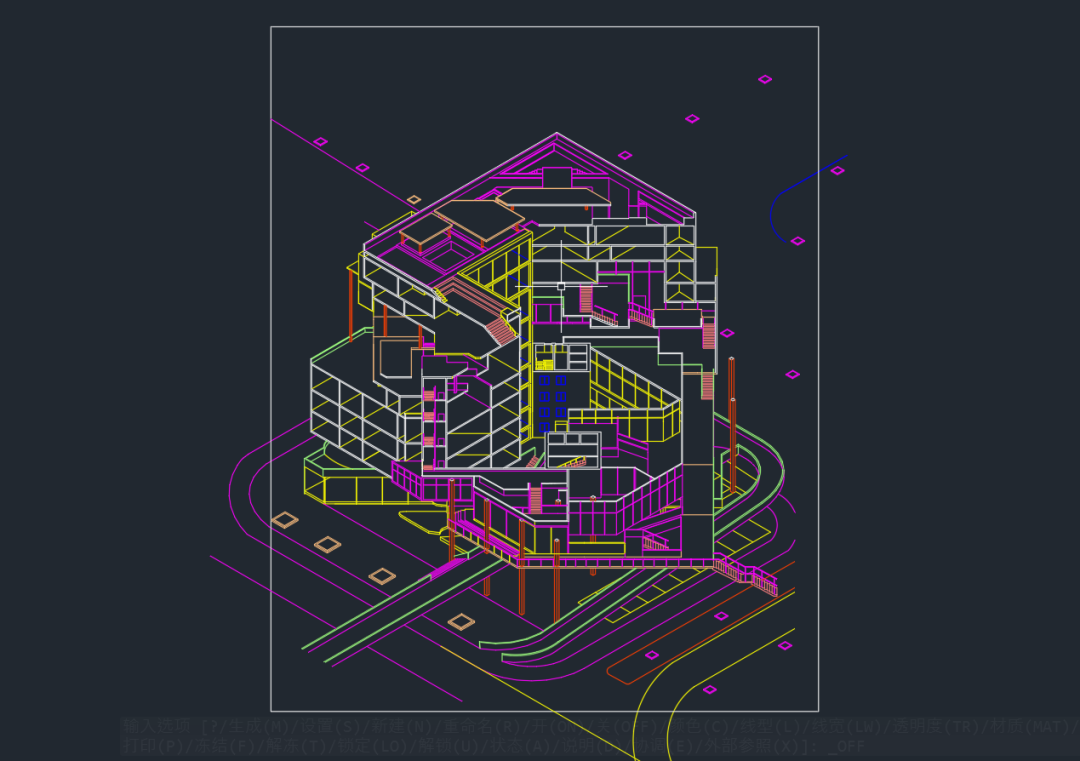

首先我们先打开rhino模型，这里已经提前建立好了场景。如果在自己的模型当中想建立场景的话，我们就可以在右方菜单栏当中找到已命名视图就可以了。调整视图为等角视图中的一种。保存到已命名视图中。首先我们需要用剖切去寻找几个合适的剖面角度。丰富的剖面轴测图往往是从多个角度剖切，再拼接在一起。再进行其他角度的同样操作。找到多个有趣的剖轴测空间。Make2D都导出我们想要的线稿后，选择线稿，再选择导出选取的文件，选择dwg模式，方便我们进入AutoCAD细化。在cad里细化处理模型没有考虑到的细节，同时进行分层，我把建筑立面，居住单元，屋顶主要空间，公共空间，屋顶设施，轮廓线的设施分为了多个层次。方便导出时调节线稿的粗细。为了让背景更加丰富，打开场地模型，调成同样角度的轴测make2D，导出背景的周围建筑线稿。选择打印，在打印样式表内修改颜色对应的线宽和颜色，区分不同的线形。接着我们打开PS,把刚才导出的线稿图pdf拖入到PS当中,栅格化图层后，如果线条感觉不明显的话，我们再按Ctrl+J进行复制，多复制几层，感觉到线稿能清楚的看到就可以了。为了清晰看到剖切关系，我把剖断线填充了暗红色。并用选区给他描边。只添加颜色的话细节还不够，我用cad里的hatch，做了很多张不同纹理的纹理图层，给每一个颜色都对应了纹理。导入纹理，纹理的放置要按住ctrl进行自由变换，它就可以有透视，倾斜的各种效果。把纹理和颜色都作为每一个色块的蒙版，这样修改起来更加方便。纹理放置完毕后，我运用色阶区分了一下不同空间的纹理颜色，把立面和地面，公共区域和私密区域的纹理区分开来。更好地突出我要表达的重点。给背景增加更多的细节，例如人行道路，垃圾桶，树，街灯，车辆，并根据透视角度，自由变换时按住ctrl键调整角度。为了让轴测效果图更加丰富，我从很多素材网站上找到了一些细节放上去，一步步增加线稿的细节。建筑内部剖到的空间也需要表达，给里面的空间增加许多家具和比例人。丰富整个空间的组织。如果素材感觉依然很少的话，我们再给他多复制几份，这里我们按住Alt键，然后鼠标左键点击贴图部分不放，这样就可以对他进行复制了。如果觉得角度不对的话可以按住ctrl进行自由变换。素材增加完毕后，我需要高亮几个我重点想要表达的空间，用椭圆工具圈出几个空间，并在ai里加上箭头和虚线，引导这条廊道的走向。这样添加后，还是没能更加迅速清晰地捕捉到图面重点。我们ctrl+A选中所有图层，ctrl+J复制一份出来后合并选中的图层，对他进行色阶，对比度的变换。之后，把原先选中的几个椭圆区域选出删除。就得到了一个背景变淡，重点强调区域色度对比度不变的空间。最后，放进id里增加标题和文字，解释整个空间的功能。这样整张图纸就完成啦，内部空间表达出来了，细节也是满满的相当有诚意。喜欢这种形式和风格的小伙伴赶紧学起来吧~更多好图好教程，请大家锁定每周同一时间的制图教室哦~
♥ 福利时间 ♥
即可获得相关素材
快来领取吧！
教程讲完了，还是我们的老规矩，大家有任何想说的，都可以在评论区给我们留言。有任何问题，可以通过我们制图教室的负责人加入我们的制图教室交流群，大家一起快乐地学习进步吧~
