叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

本期内容有所不同，我们一起来看看一幅大型手绘卷轴式效果图是如何在陈同学的妙手下完成的~其实建筑的小伙伴们多少都有些手绘的真功夫在身上，可不要浪费了哦，小小发挥就能惊艳四座呢~

由于这张图主要使用手绘，所以教程中并不会有太多关于软件中导出参数的内容，主要偏向于作图思路和卷轴画的特征如何在建筑表现图中运用。

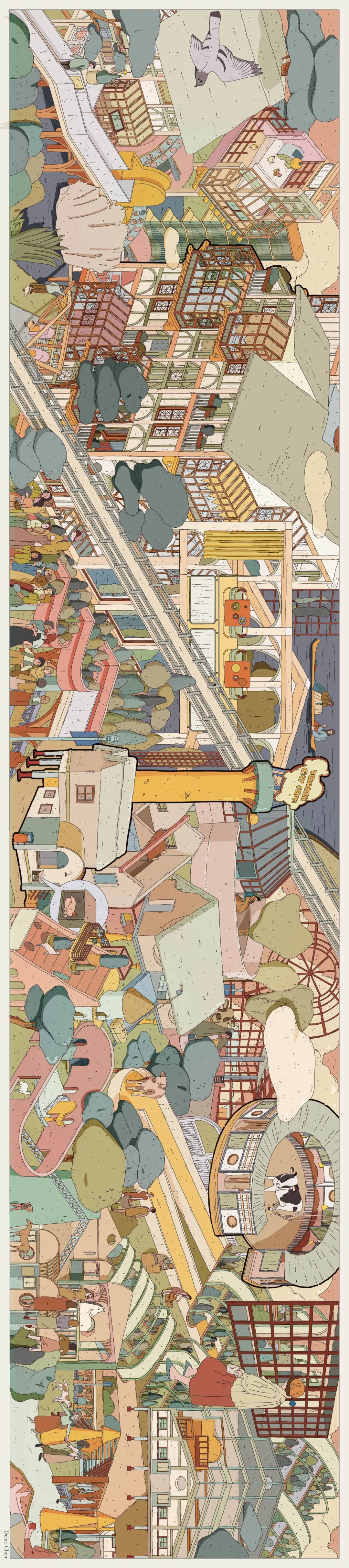

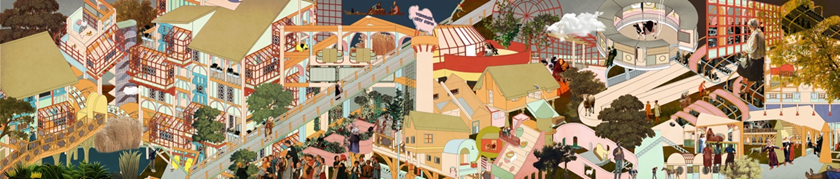

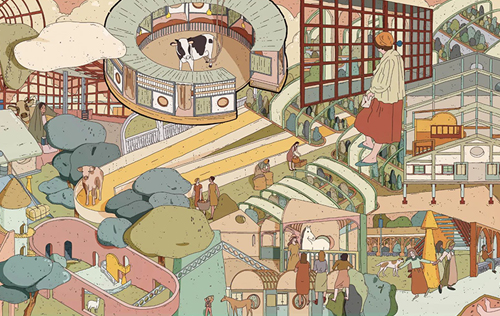

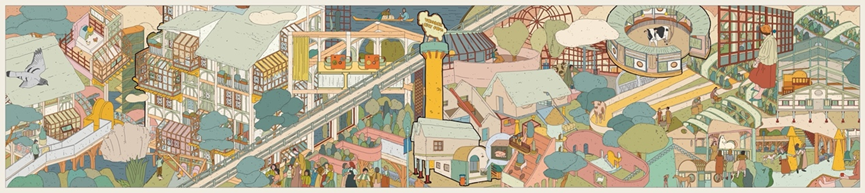

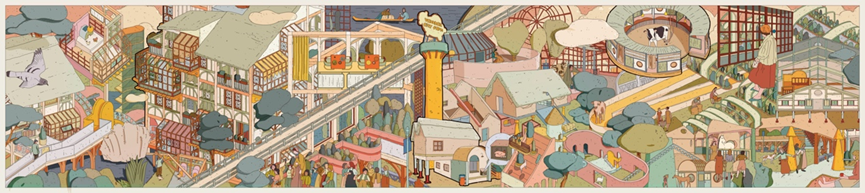

这张图的灵感来自于长卷轴图，比较适用于分散型项目或者线性叙事项目，当项目由多于三栋独立建筑组成且布局不适用于常规比例的图纸表达时，可以利用卷轴的形式将整个浏览过程和细节集中在一张图上。

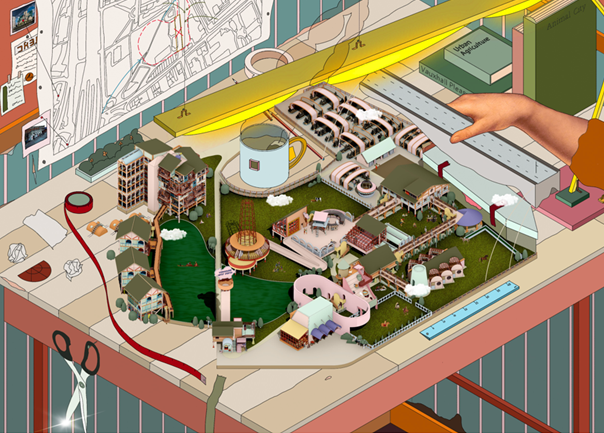

表达的项目轴测

传统卷轴图的长处是可以由观者控制观看的速度和边界，每个观看的瞬间由观者自行决定，整个图面在滚动的过程中没有边界。但是这张图由于直接展示在屏幕中所以失去了卷轴画的媒介特性，即使是用视频匀速展示内容也失去了传统卷轴画具有的观者的参与。

感兴趣的同学可以去b站观看以下视频：

巫鸿【移動的畫面：古代中國對世界藝術的一大貢獻】——澳门文化大師講座2017

https://www.bilibili.com/video/BV1v54y1m7n1/?spm_id_from=333.337.search-card.all.click&vd_source=fc34a5b412f8ad3887dedb7329040db8

大卫霍克尼：与中国皇帝的大运河一日游 A Day on the Grand Canal

https://www.bilibili.com/video/BV144411u7cK/?spm_id_from=333.337.search-card.all.click&vd_source=fc34a5b412f8ad3887dedb7329040db8

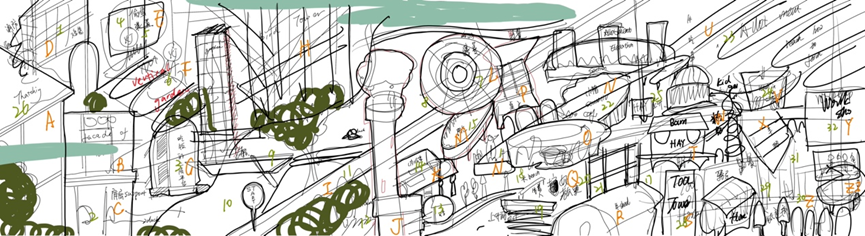

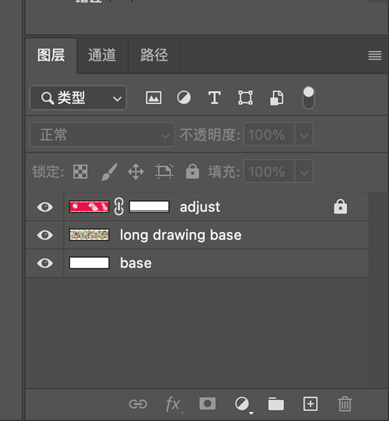

草稿阶段

由于项目的program由三个部分：居住-游览-教学 组成，所以整个图面从右至左大致划分为三个区域（不一定要均分，由项目自身决定）。

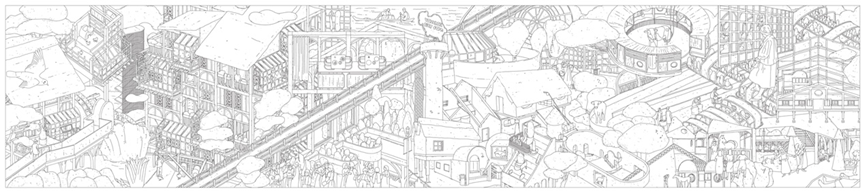

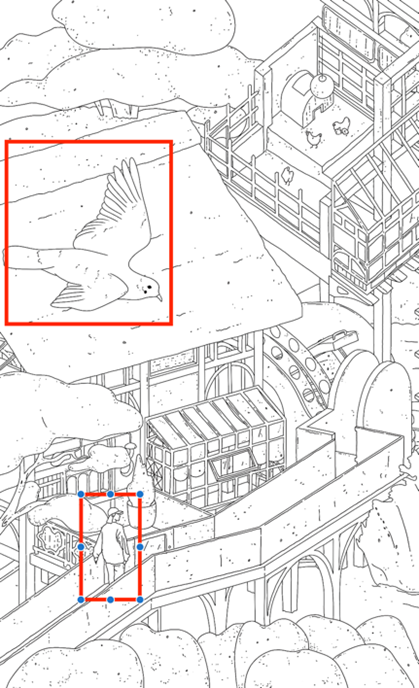

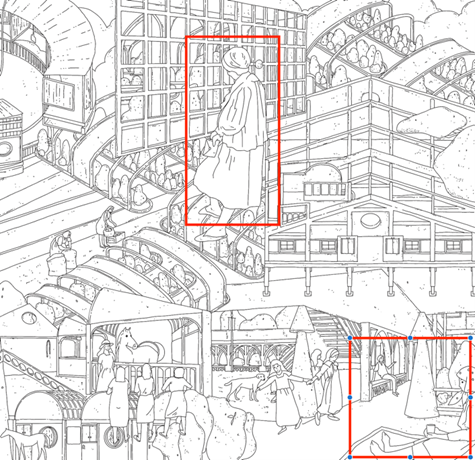

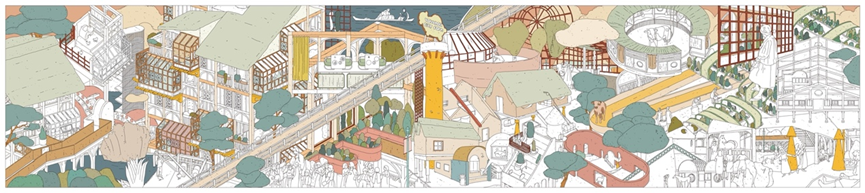

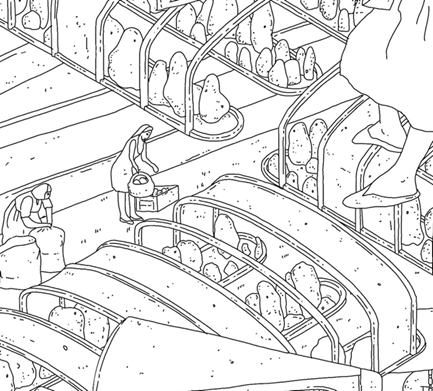

根据项目描出大致草稿，不需要拘泥于所有拼贴内容都是建筑单体或者外部，可以将任何想要展示的内容（不同尺度）放在一起。

分割：在传统卷轴画中，会使用树木/石头/家具/文字等形式将图面中不同时间/空间/主题分隔开，这里大家可以根据项目自身的特性决定分割元素。在分割居住和游览部分时，这里使用了一条横贯场地中央水池的长廊在视觉和内容上分割画面，而游览和教学部分在空间上并没有区分得特别明显，所以在画面的右端基本是均匀分布。

Tips：在这里注意安排建筑单体和空间的朝向，用来引导观者视线和浏览路径。
