叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

本次设计的图片来自与水上公园的改造项目，这些公园融合了自然景观和现代设计，成为市民和游客放松、娱乐的理想场所，公园以湖泊和水域为主，拥有广阔的水面和多座小岛，适合划船和垂钓。公园内还有绿树成荫的步道、花坛和多种游乐设施。

制图的考虑中融入了公园的颜色体系和整体的感觉，在保证表达清楚设计意图的基础上表达出了最好的图面效果。下面是制图的全流程详解，希望能给焦头烂额作图的你带来一些启发。




导图阶段


首先是对模型通道图的导出和细节处理，前期底图的质量将决定最后出图的效果因此至关重要，前期的大部分的制作都是在su里进行的。





贴图制作

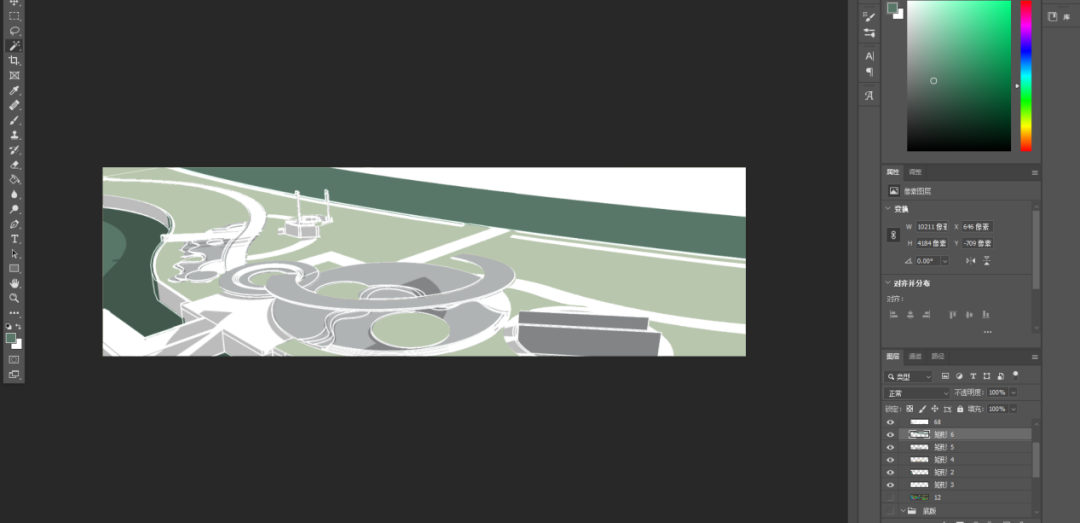

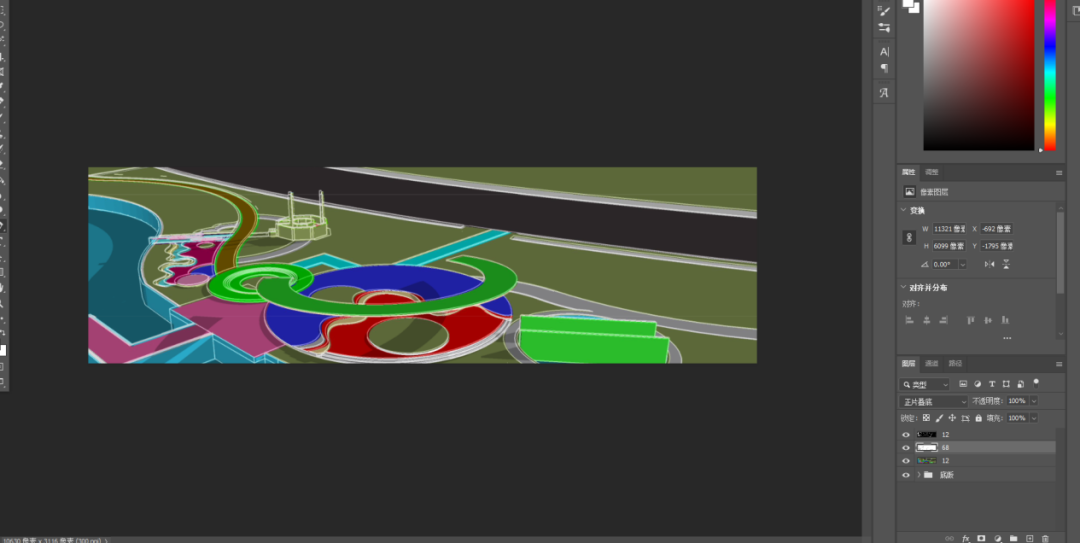

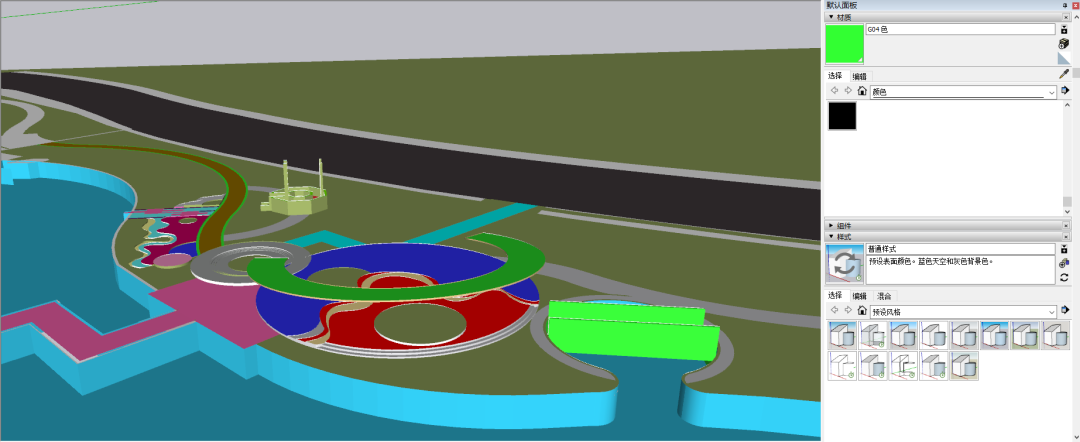

首先是贴图底图的制作。在模式里选择普通模式即可，用油漆桶工具给不同的部分赋予不同的纯色，颜色尽量选择亮色，这样在后面的流程中可以更好的区分材质，然后在样式里关闭线条，防止线条对色块的干扰。



线条导出

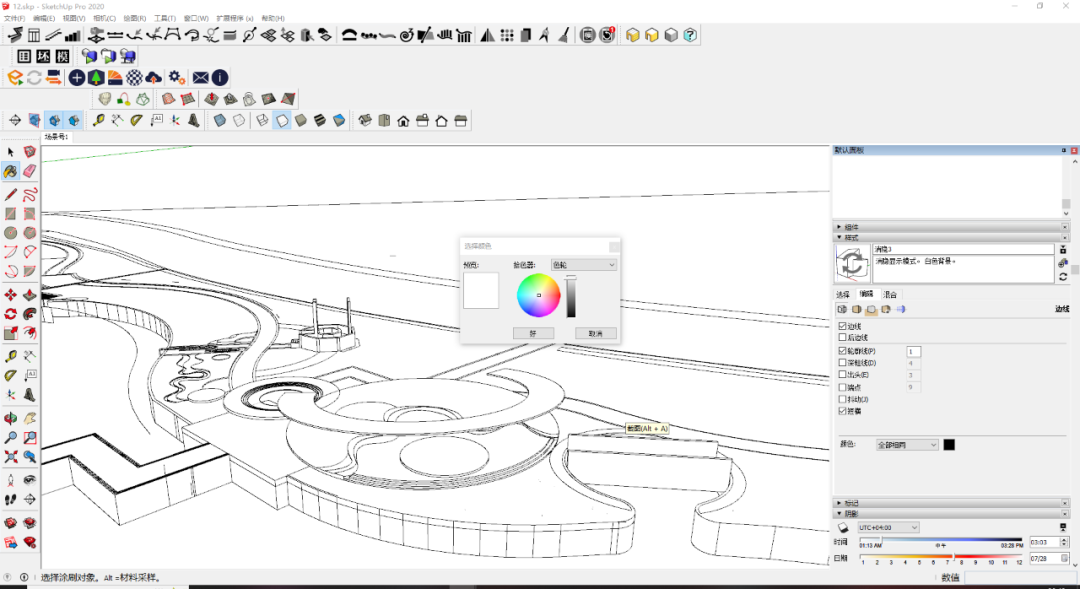

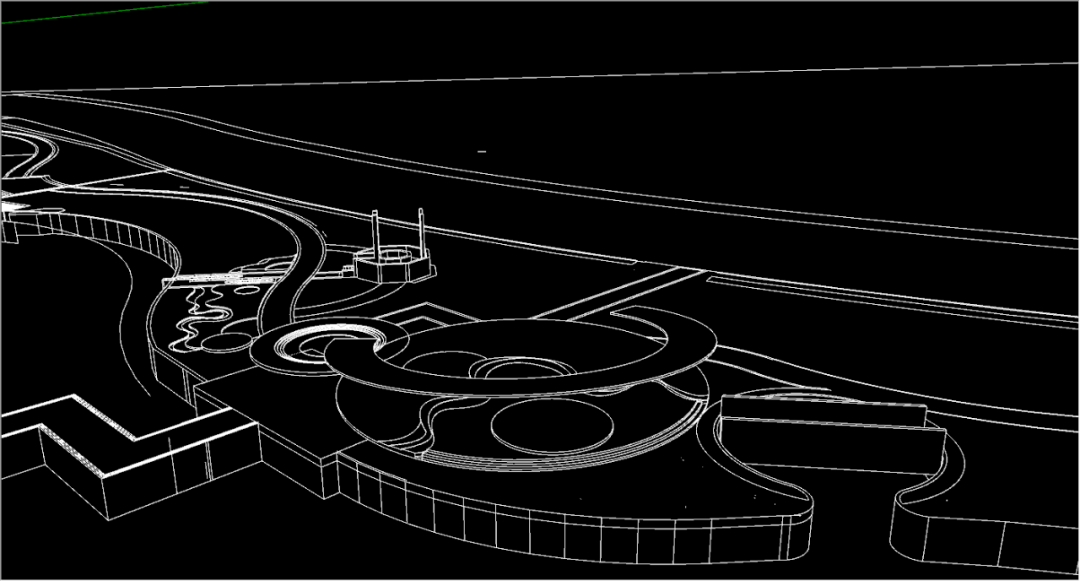

对于这种材质颜色较深的图片来说，白色的线条比黑色的线条更出效果，在线条中的颜色选项中改变线条颜色。





阴影贴图

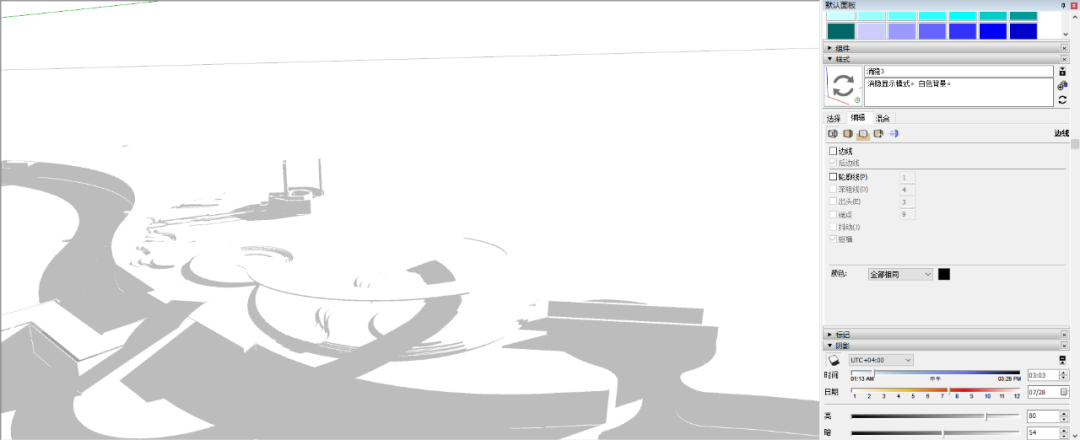

在样式里选择线框显示模式，然后关掉所有的边线，开启阴影键选择合适的太阳高度然后导出即可。




制图阶段


先将三张图全部拉入ps之中，尽量不要改变位置，这样三张图才能更好的重合。

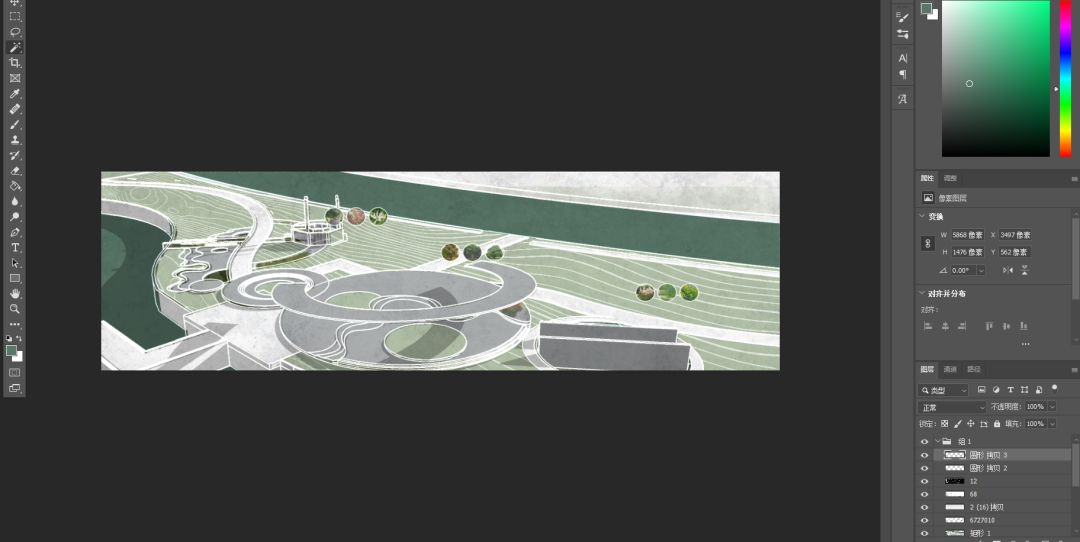

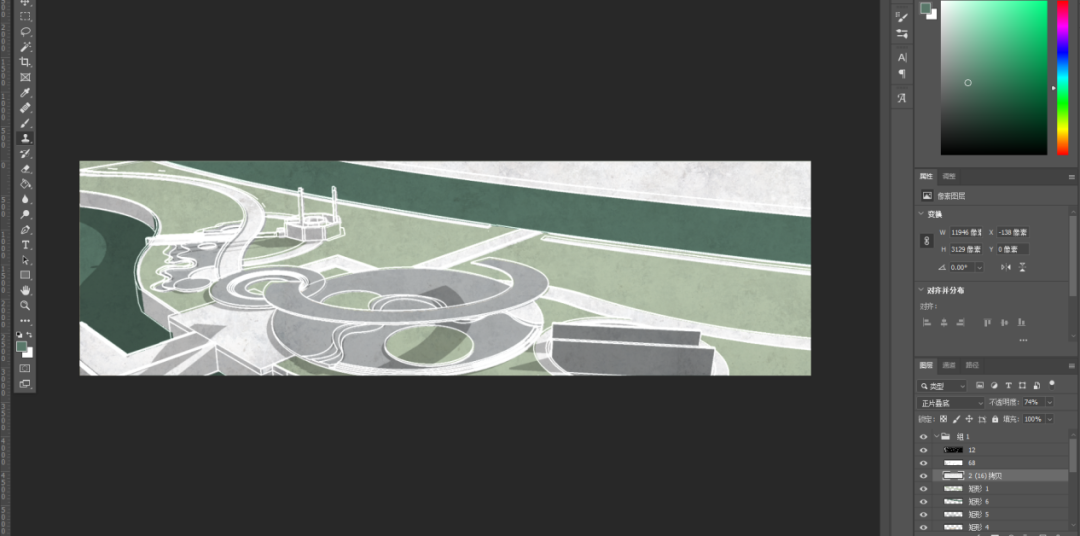

将阴影图层设置成正片叠底，然后把线稿模式调整成划分，这样线条就可以更加清晰地显示了。下一步就是先拉出一个纯色的色块，然后用魔棒工具在颜色通道图上进行选择并在色块图层中进行操作留下需要的部分。


下一步就是在颜色贴图的基础上叠加纹理贴图，让图片拥有更多的细节，纹理贴图的选择也十分重要一定要选清晰的，纹理细致的这样出来的效果就更加统一和有艺术感。

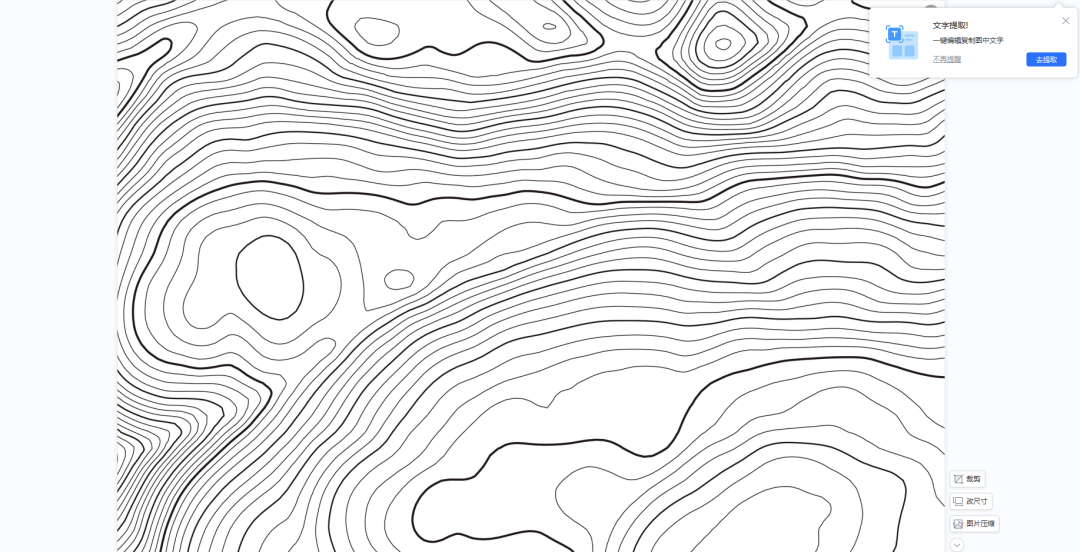

等高线素材的选择尽量找一些粗细和疏密都比较合适的，叠加进图片里之后效果更加和谐。

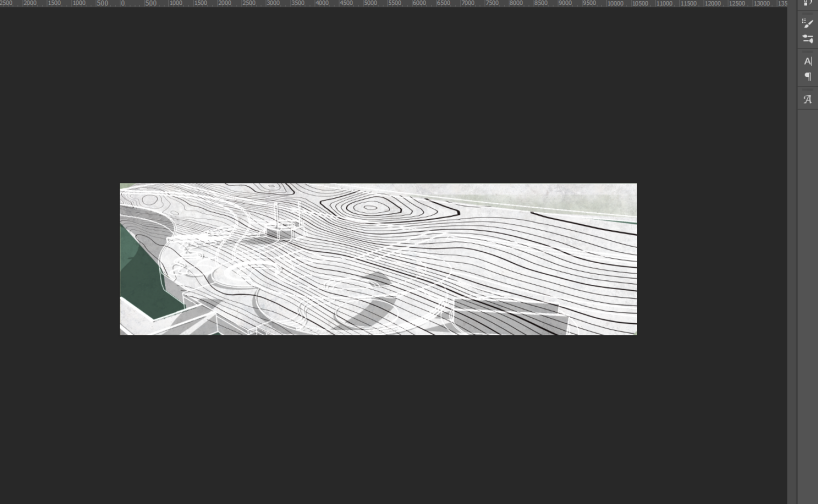

对于这种大透视的图片来说，等高线要调整一下透视让他符合底图的透视角度。

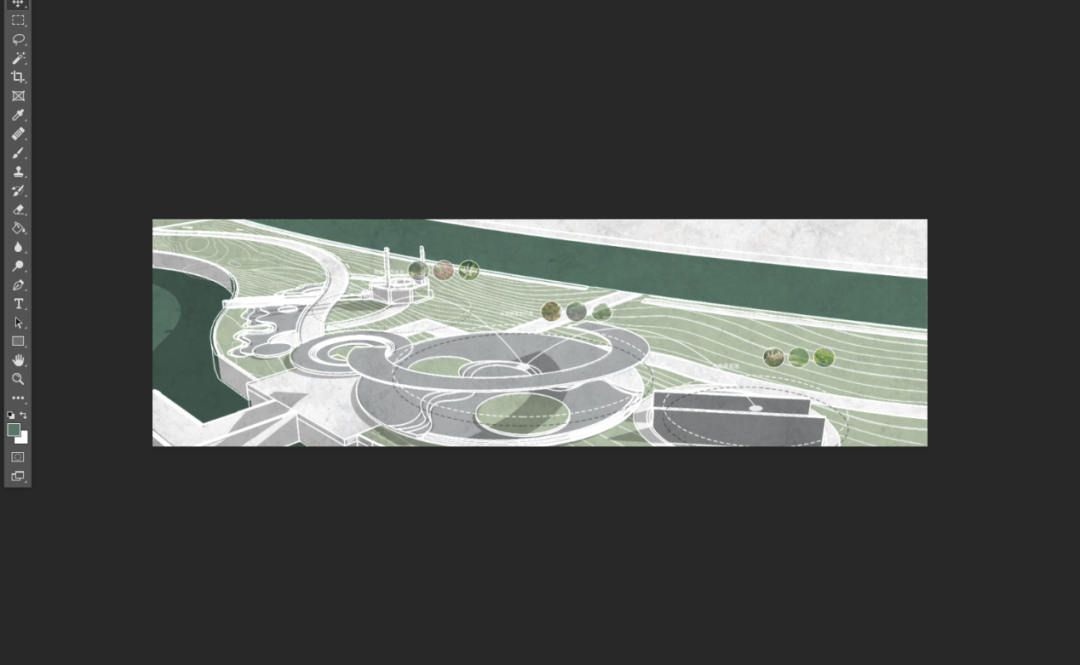

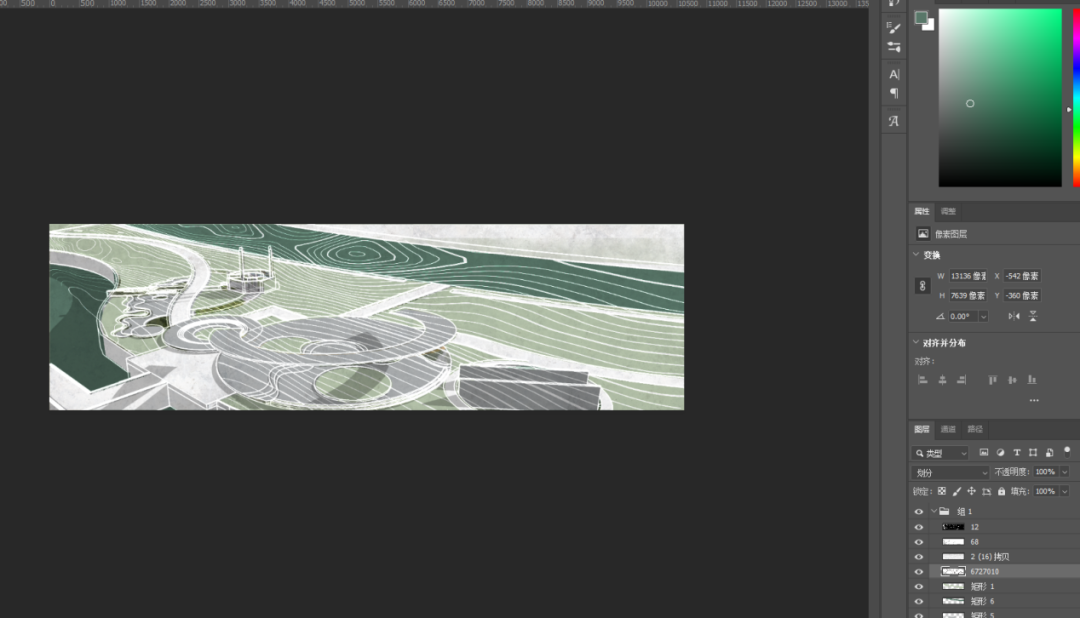

把等高线的显示模式调成划分，让它更加清晰并且把多余的部分去掉。

下一步将场地需要用的植物图片裁剪成圆形并加上圆形的边线。


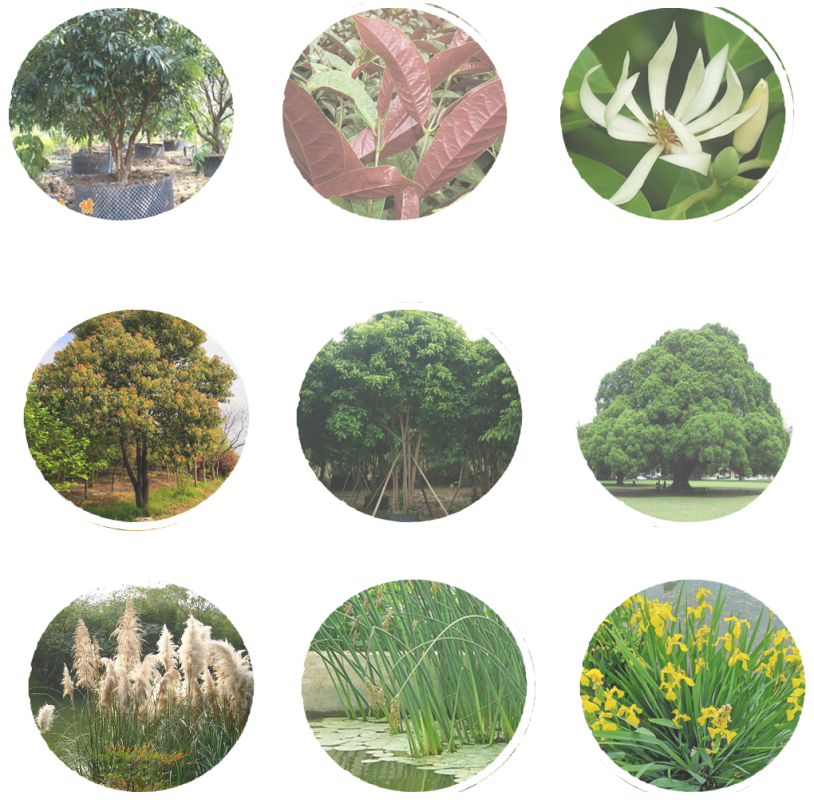

导入文件中并调整合适的位置，这样可以很好的示意场地的植物选择。


加入一些实线和虚线，示意主要改造区域和相互之间的关系，模式同样是正片叠底模式。

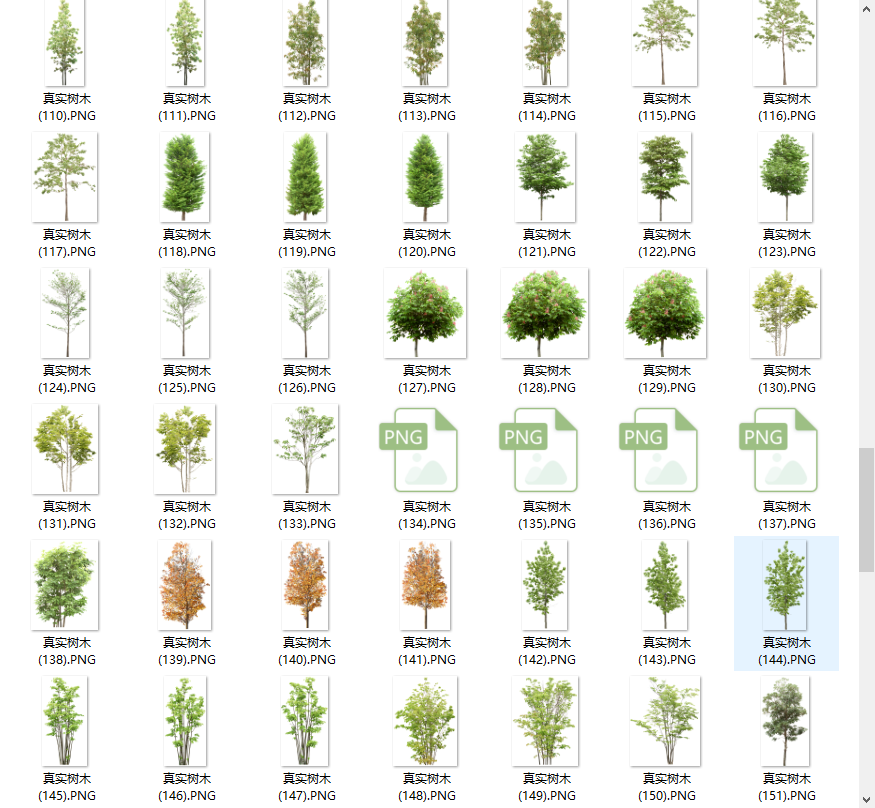

下一步就是加入植物配景，注意植物的不透明度一定要调低展现出一种若隐若现的感觉，调节到百分之五十左右即可，然后大面积的丛植，注意不同树种之间的搭配，有高也要有低。

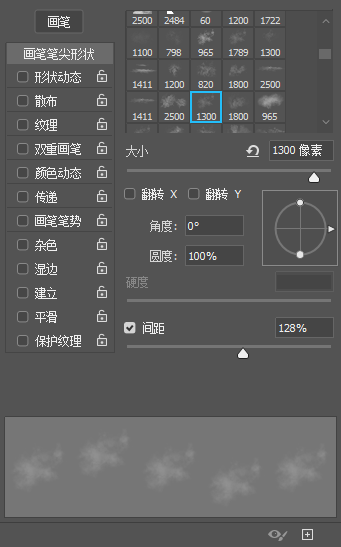

下一步就是整体氛围感的制作，在画笔中选取烟雾笔刷，把间距拉大，这样画出来的云雾才能更加自然，围绕画面的四周进行绘制，之后同样也是调低不透明度，这样整体的氛围感就出来了。

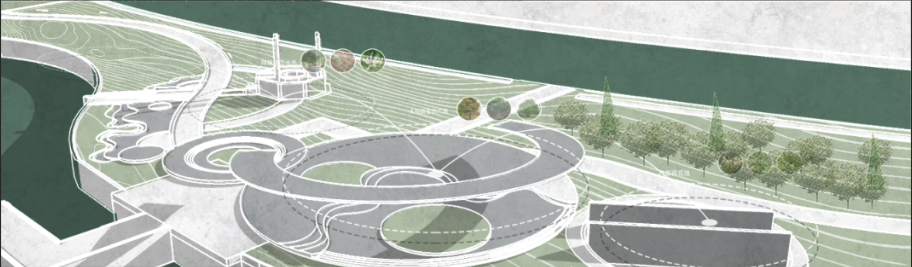

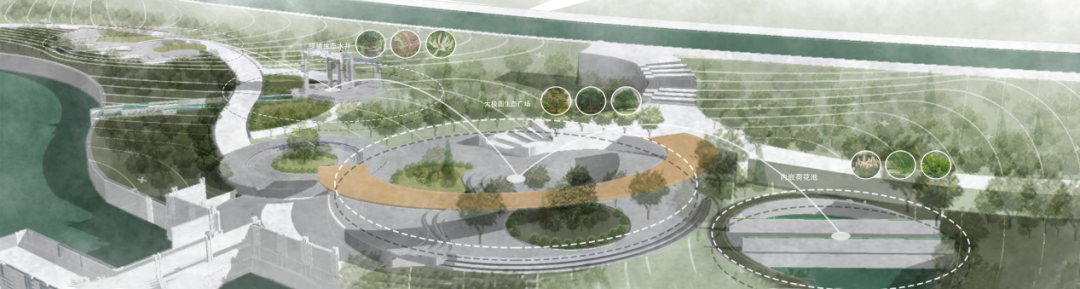

这样一张氛围感浓郁的草绿色风格效果就制作好啦。





配图制作

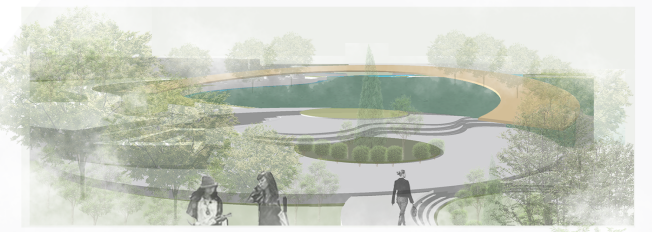

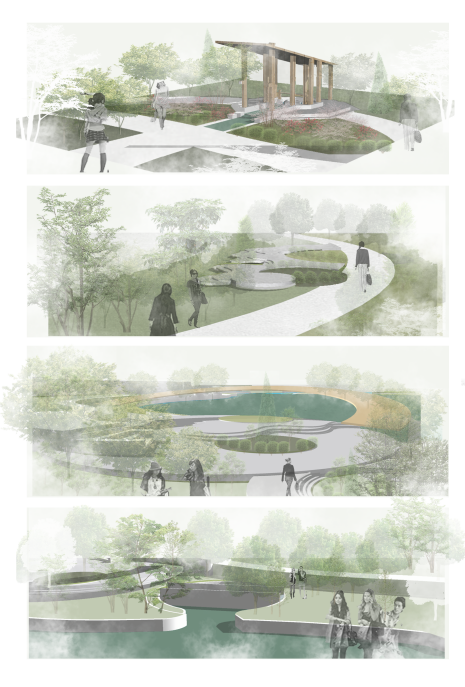

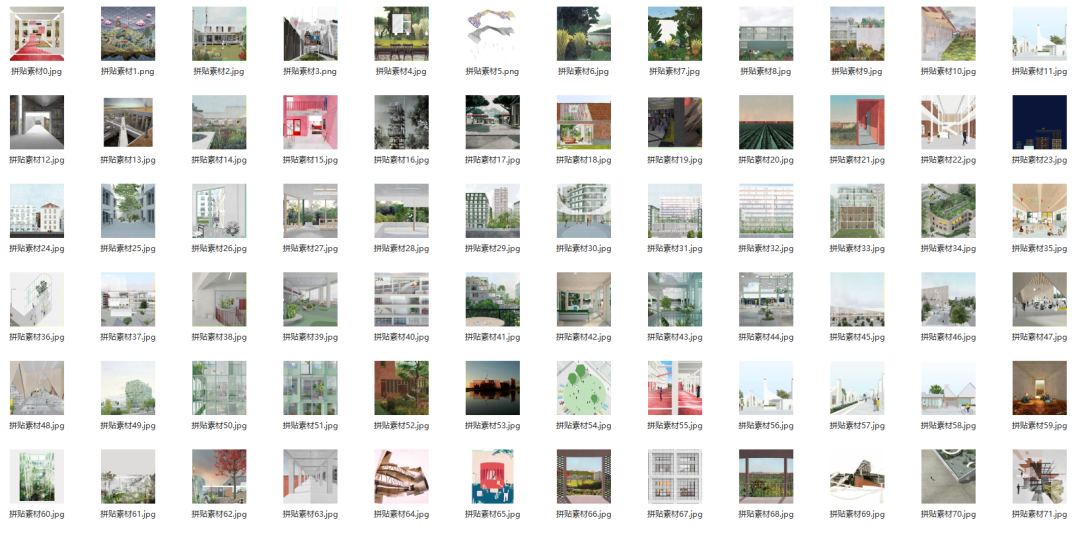

一张好看的鸟瞰图一定要搭配一些好看的配图才能让整个版面更加丰富，配图的制作流程与主图相似，主要在于角度的选择，首先颜色要与主图相一致，其次就是素材包也要选择一致的，这样看起来才能更加整体。



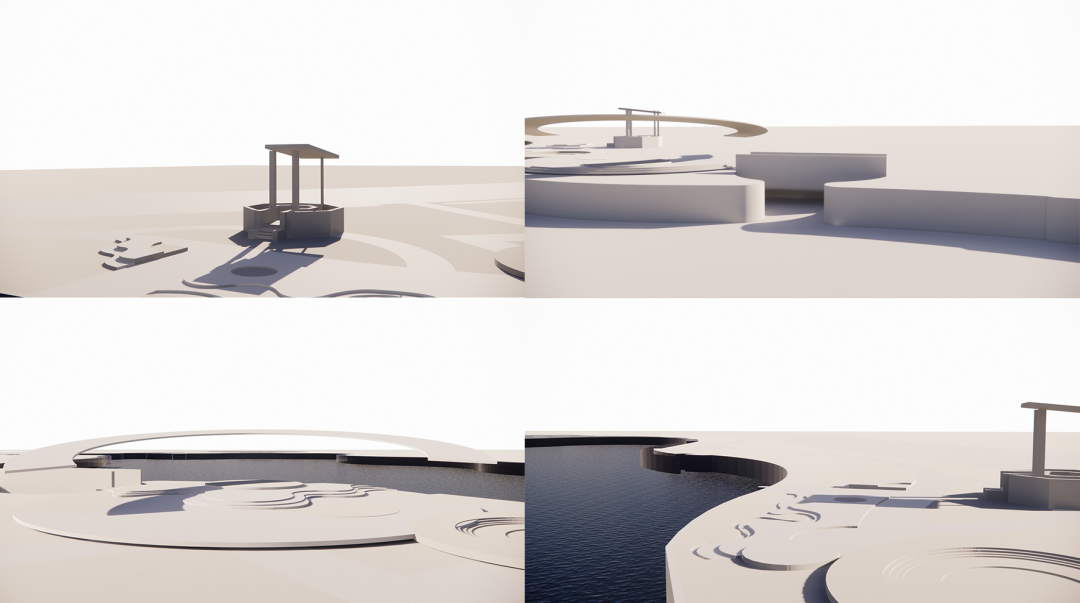

底图的导出最好选择渲染的图片，这样的阴影的效果会更加真实，图片效果会更好，可以选择ensscape作为渲染器。

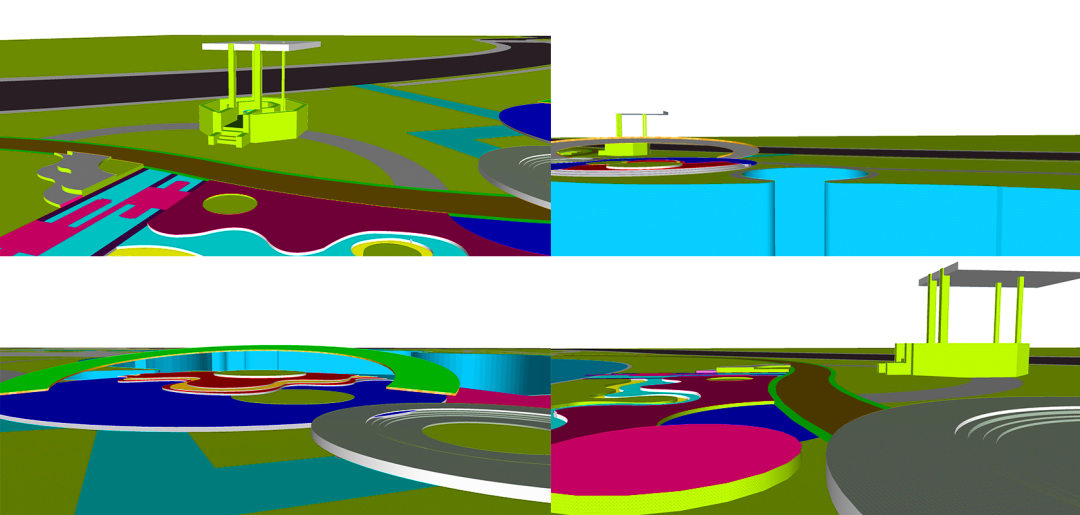

材质底图的角度也要跟阴影图一致，选取亮色填充色块，材质之间做好区分。

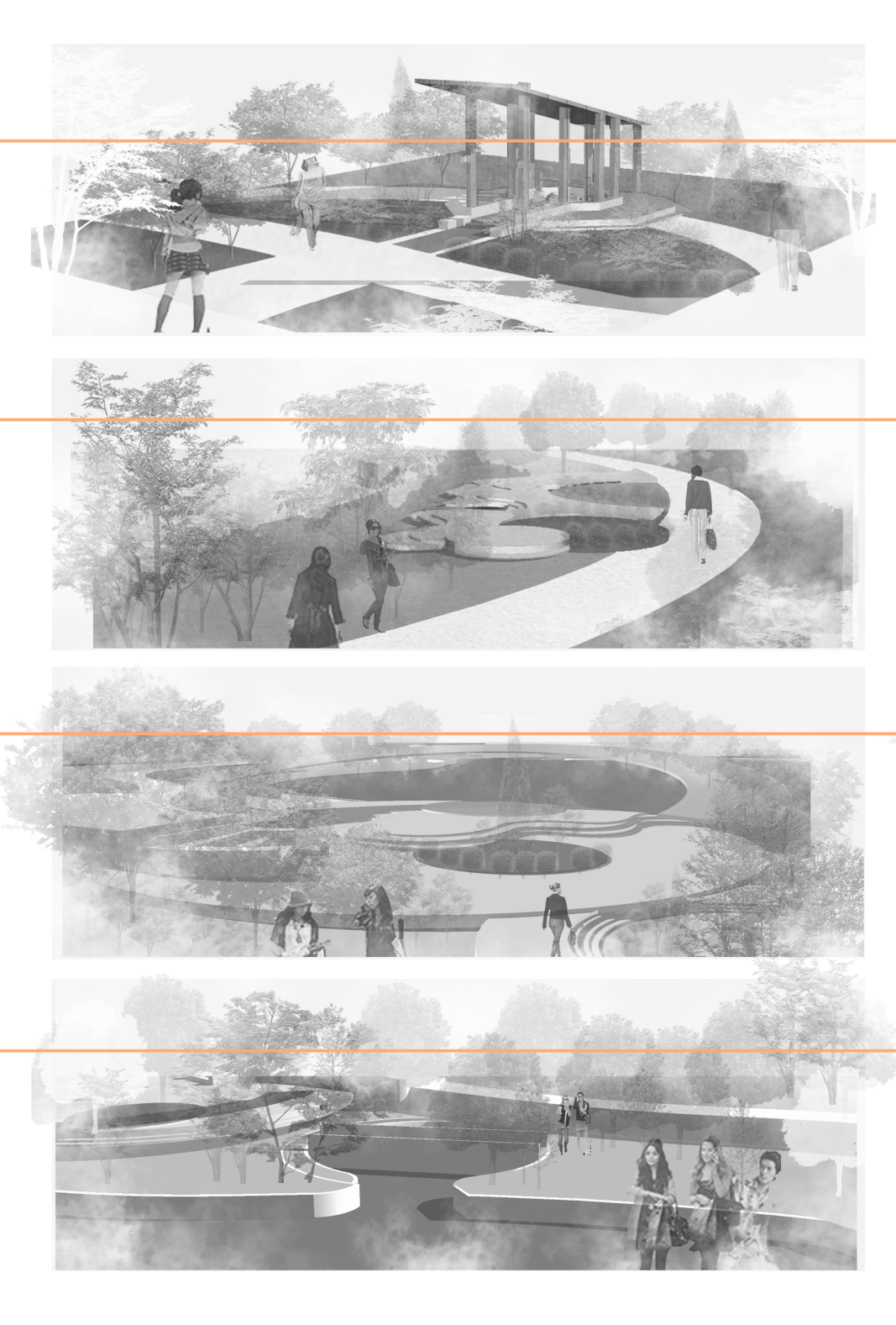

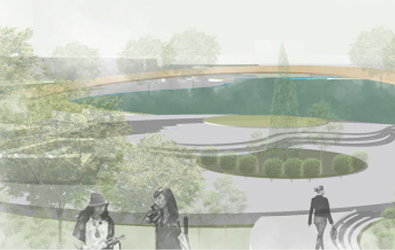

图片角度的选取十分重要，视平线尽量选在画面的上三分之一处，这样可以更好的展示你的设计。



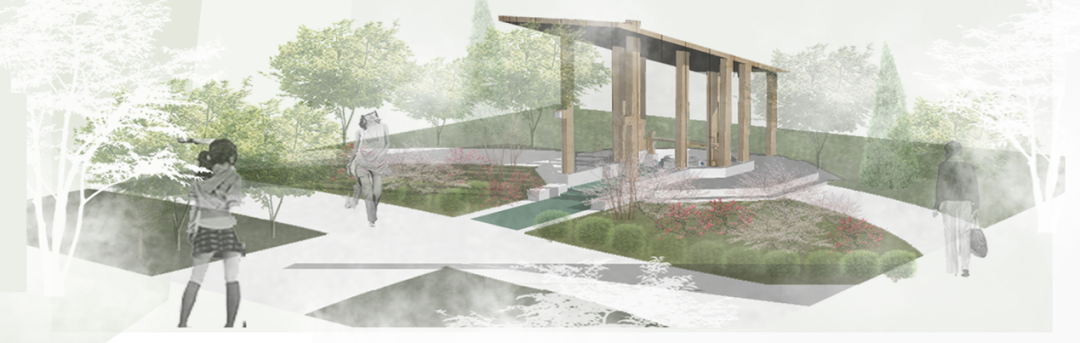

对于单图的制作来说颜色的选择要慎重不能选太跳的颜色，树木可以多植，将整个场地包围起来是最好的，人物素材去色处理，让整体画面更加和谐。




小场景的细节也要做到位，需要的花卉同样也要种植不能图省事。




这样一整套清新风格的效果图就制作好了，无论是课程作业还是作品集的制作，这一套流程与方法都能在最大限度上节约你的时间并且做出最细致与卓越效果的图片。
