制图教室丨拼贴风帮你快速搞定剖面图，顺便拿个奖

叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

上期为大家带来了东南新人赛TOP100的获奖作品分享，不知道小伙伴们有没有找到一点感觉呢？还没有看过的小伙伴也可以搭个直通车，先看方案再看制图疗效更好哦~

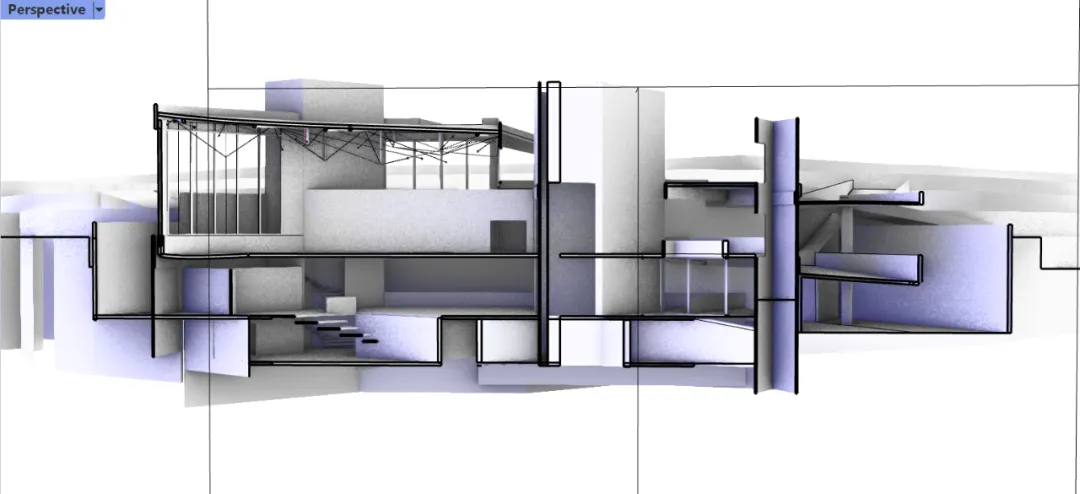

rhino导出图纸

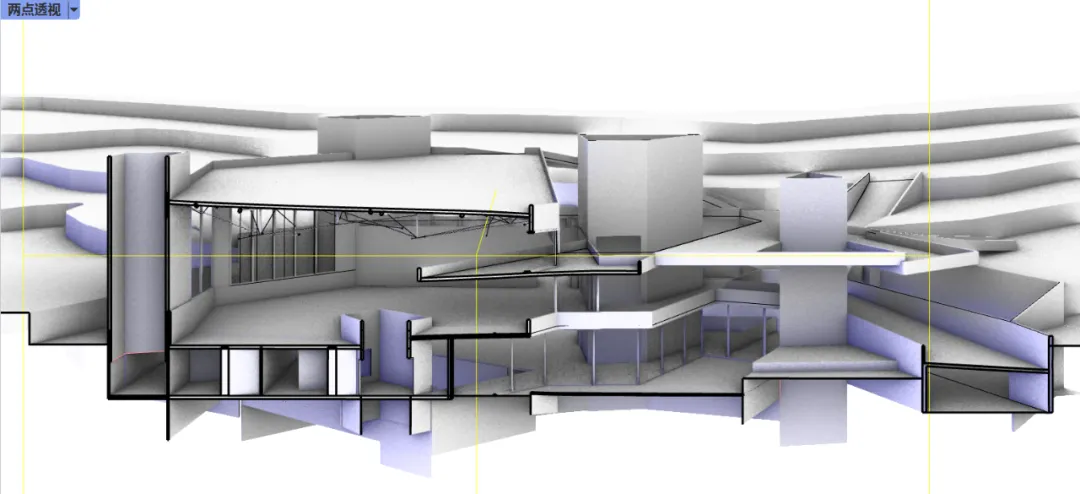

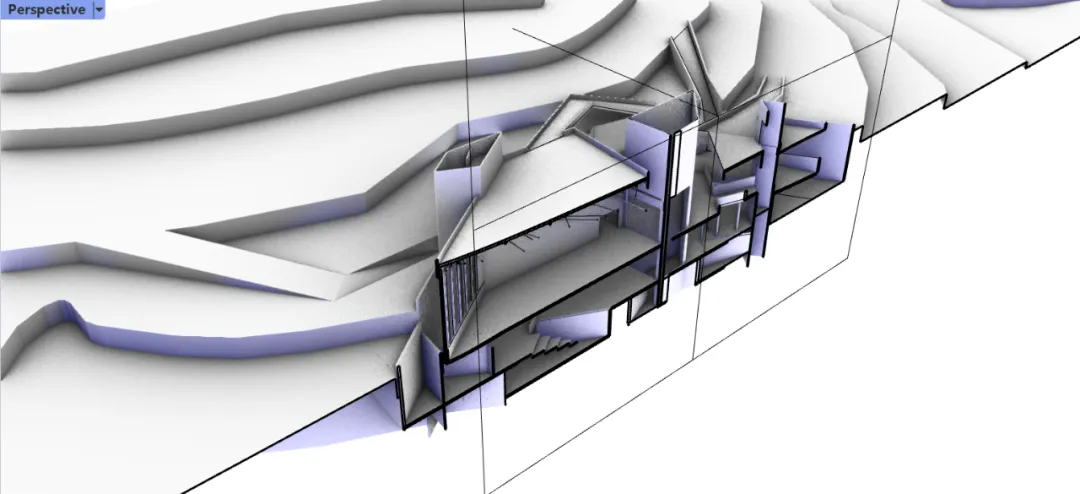

选中剖切面将它隐藏，将视图保存在已命名视图中。

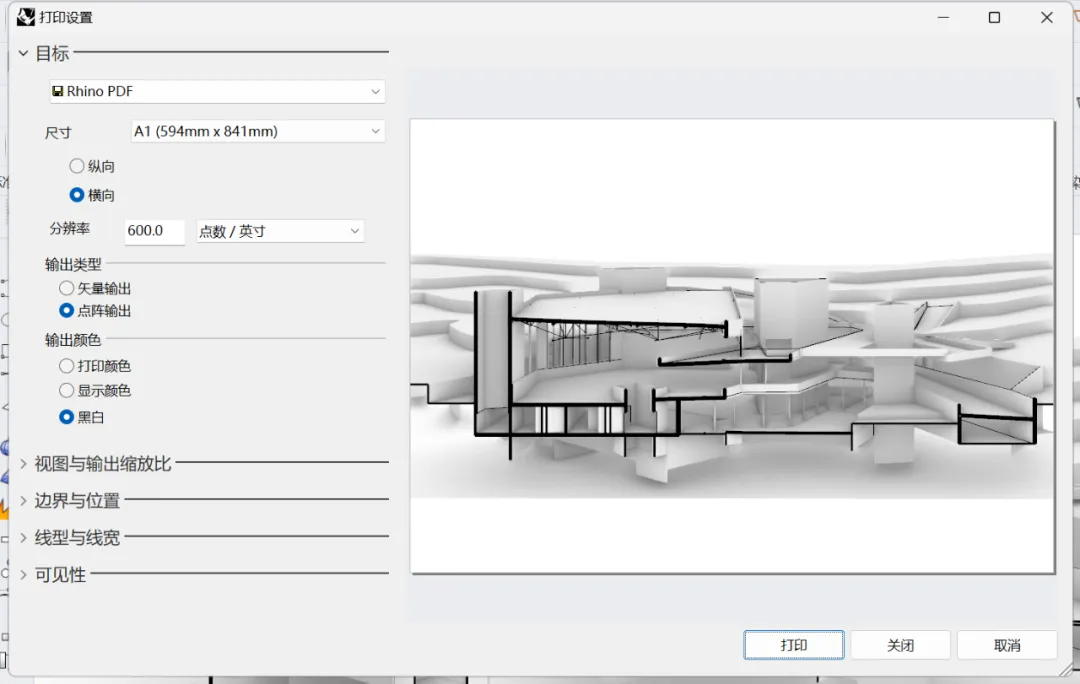

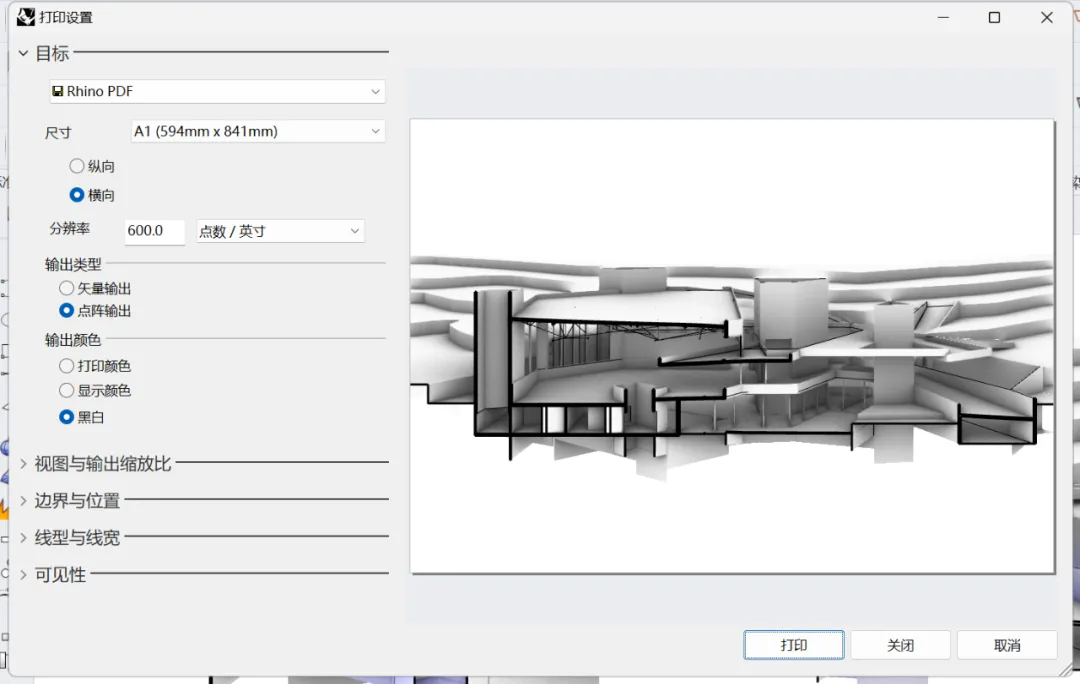

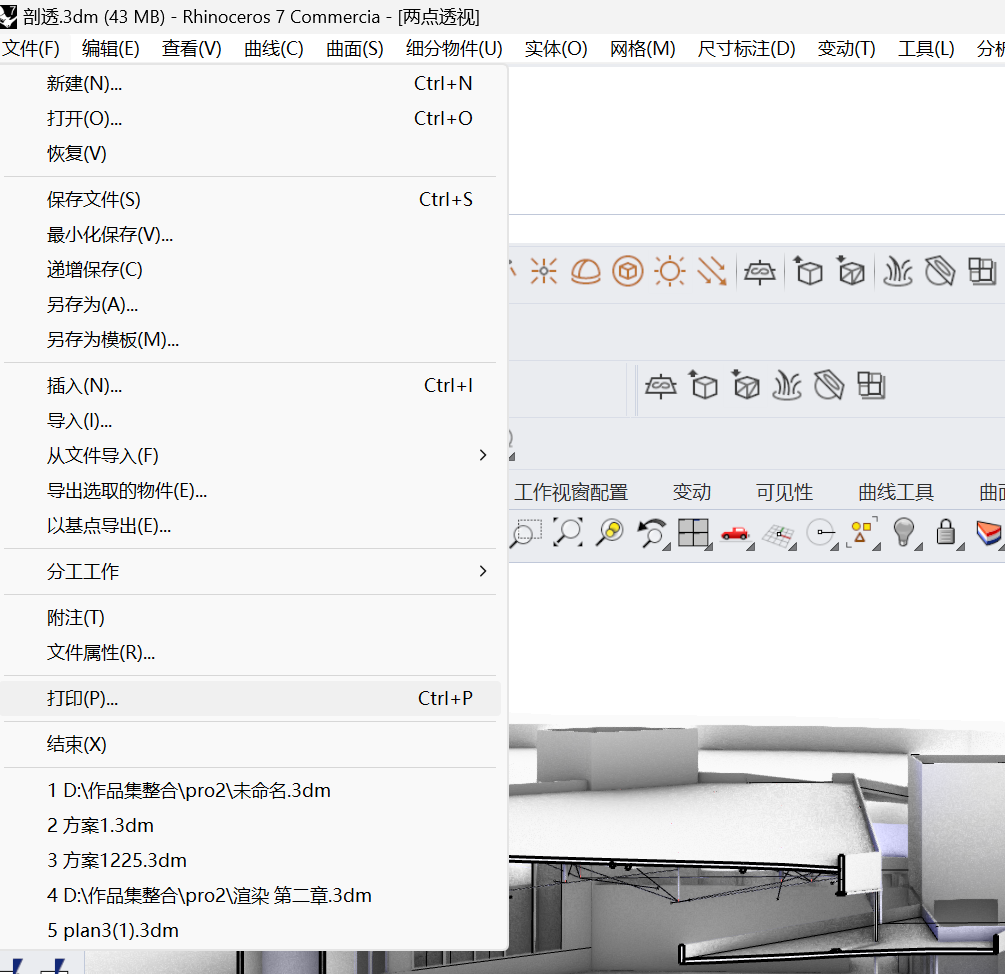

在开始中选择打印，将底图打印出来。

同时，调整为极地模式后也导出来，方便我们后续在ps中进行叠加。

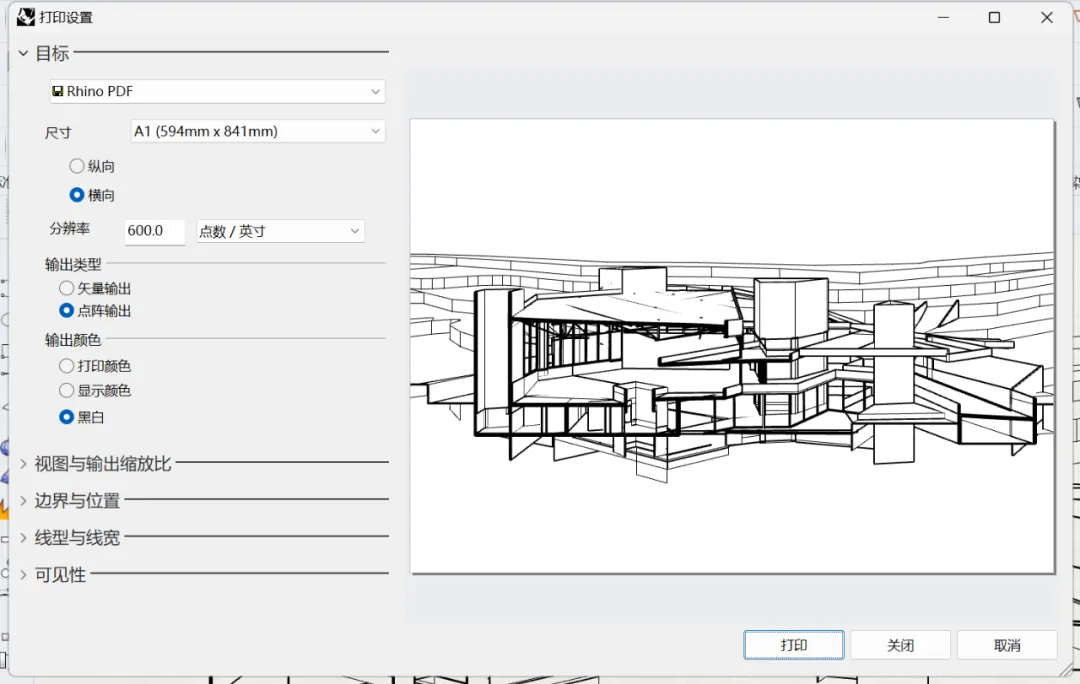

导出钢笔模式，这是为了方便我们后续填充拼贴纹理的时候进行选区。

PS拼贴材质

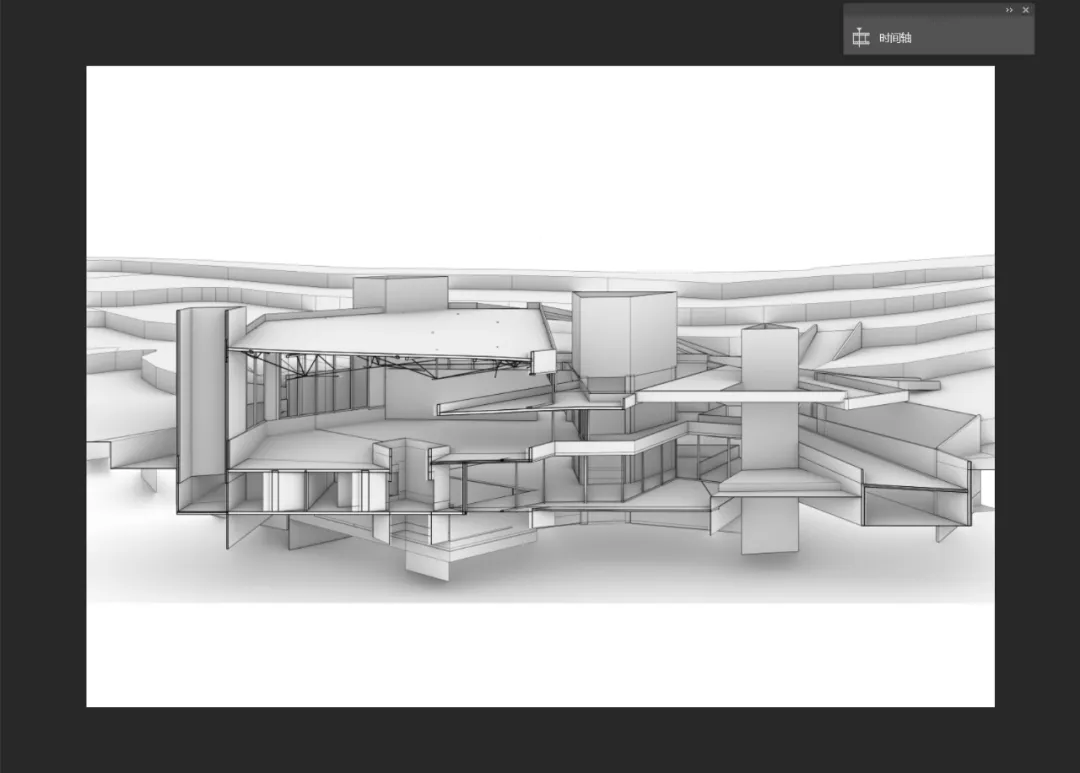

把导出的图依次放入ps，注意设置正片叠底的效果。

我们找到适合的贴图，考虑为不同的墙面和结构填充不同的颜色，在上色时，也要对底图进行修改，把空间改得更加合理。

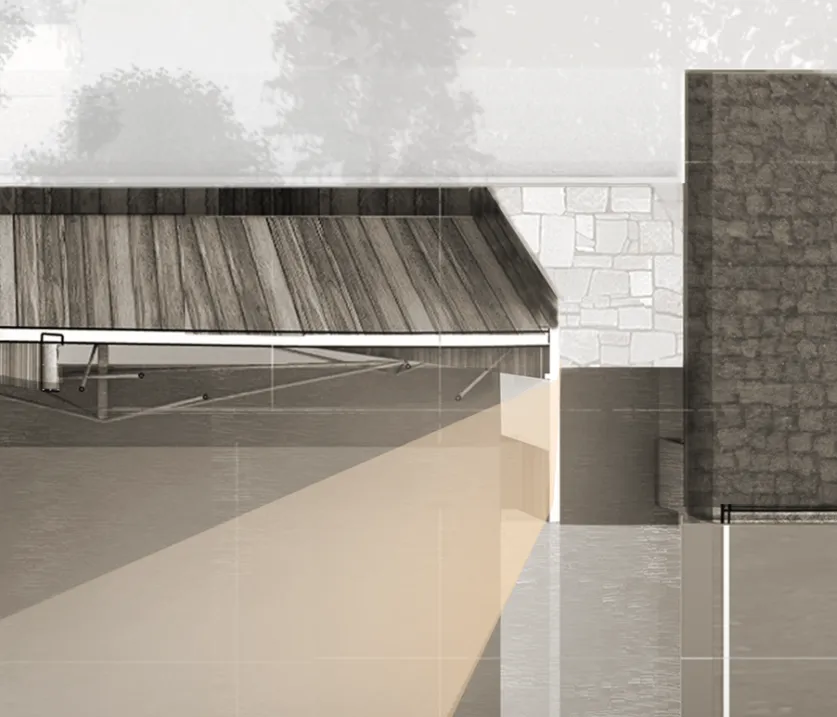

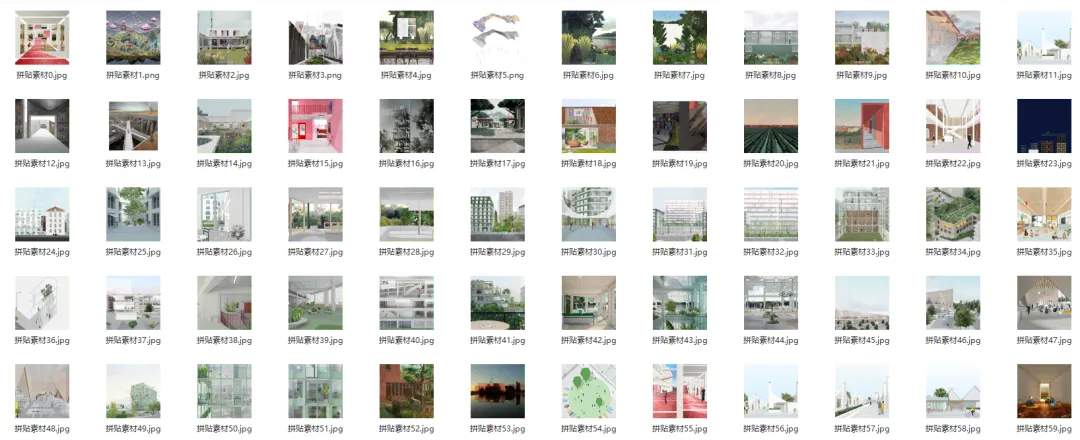

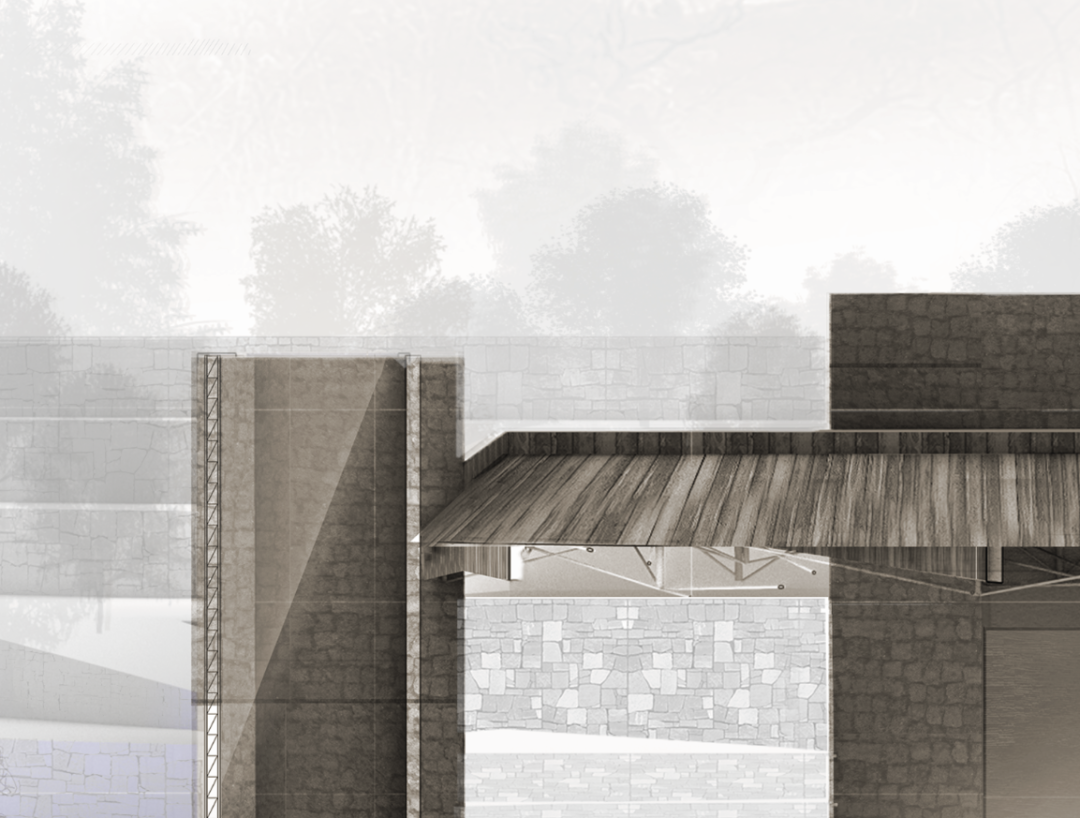

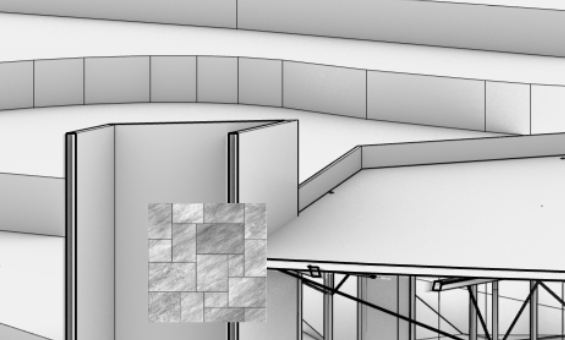

我下载了不同的贴图，如给屋顶贴上木纹，支撑结构的核心筒用石块纹理，地面用混凝土纹理，剩余的墙面用普通石头纹理。做出丰富的差别。

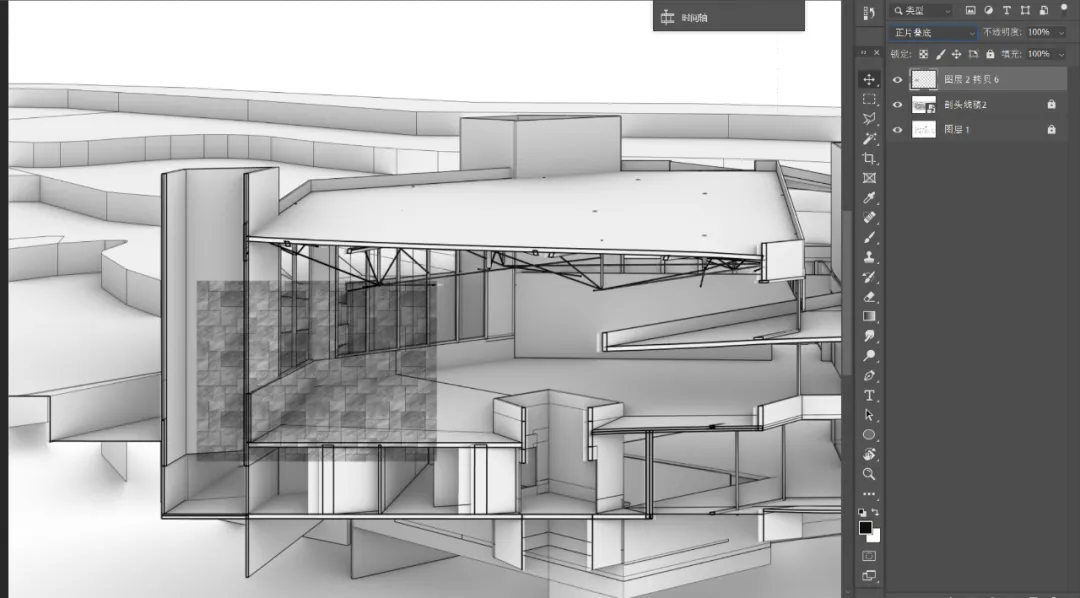

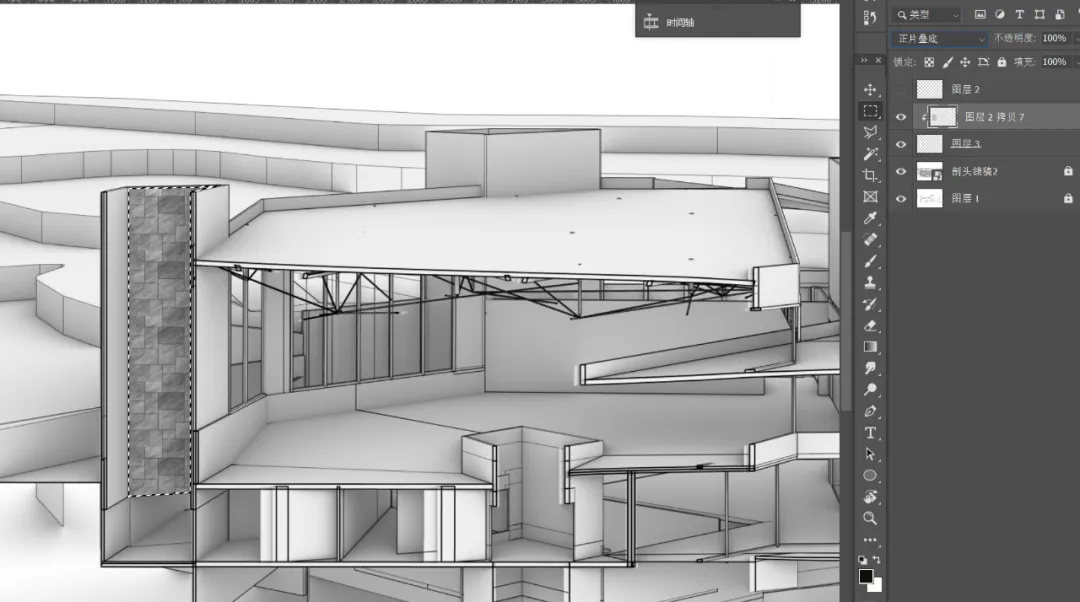

把贴图拽进来，按住Alt键就可以进行复制，多复制几个出来形成大的贴图。模式修改为正片叠底。

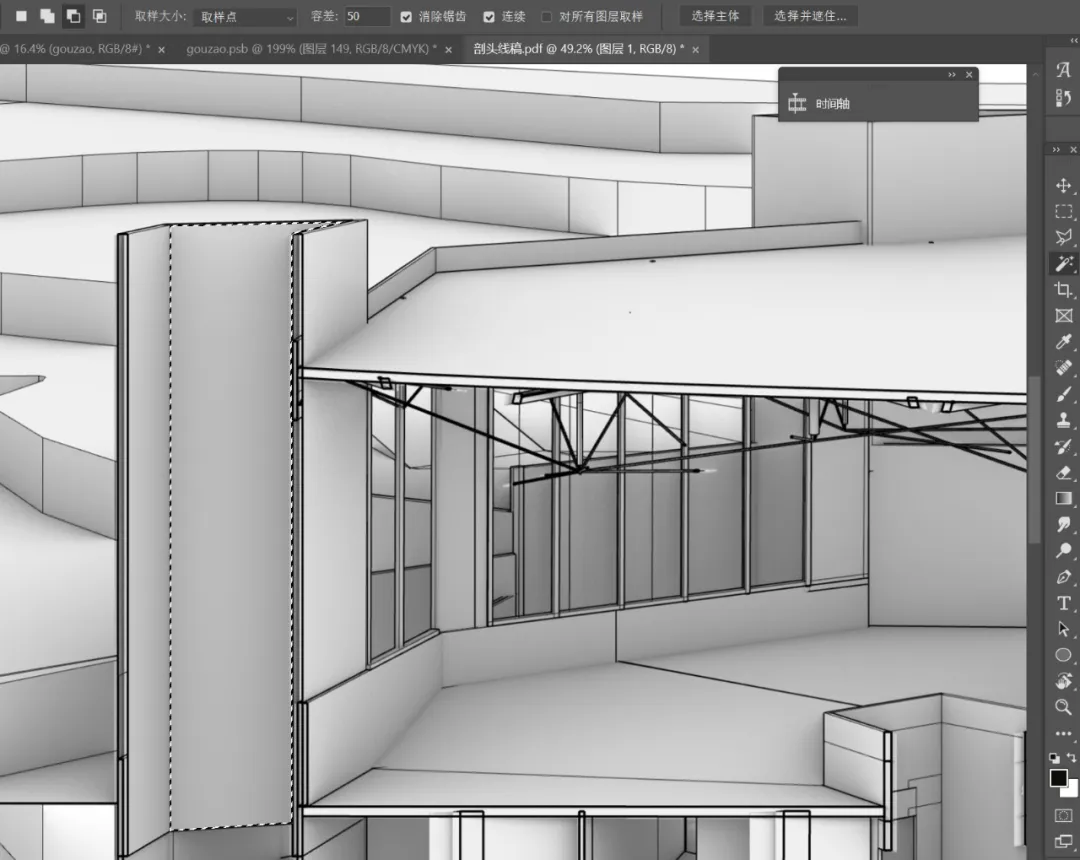

用魔棒工具勾选连续，就可以选中想要填充的地方。

新建一个图层将选区填充为白色，然后把纹理图层设置为蒙版，就可以融入进去了。

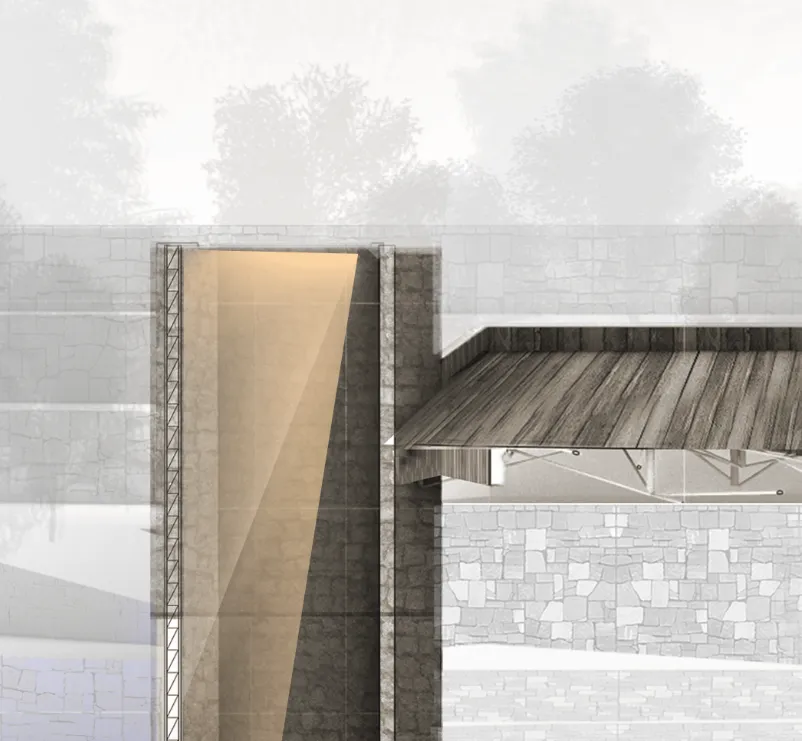

同理，其他的采光筒也增加光影效果。

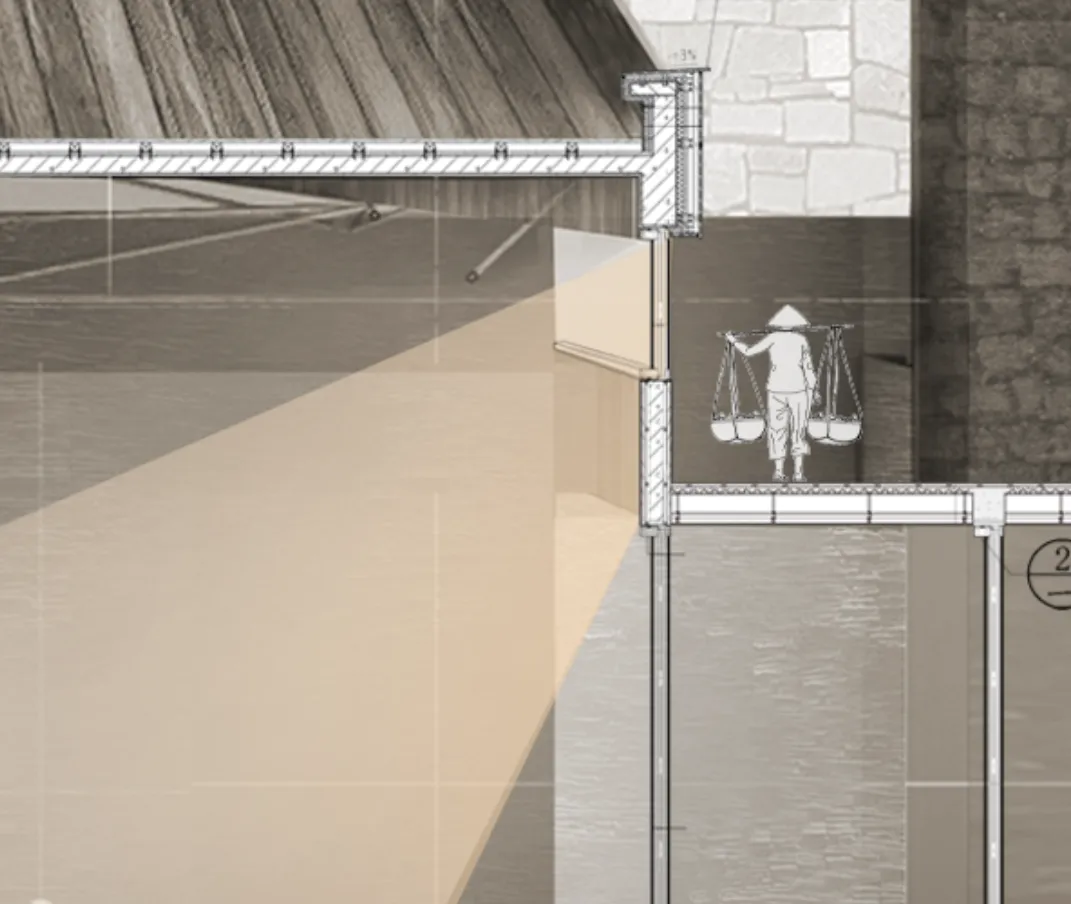

找到人的素材，给建筑内部布置人物。

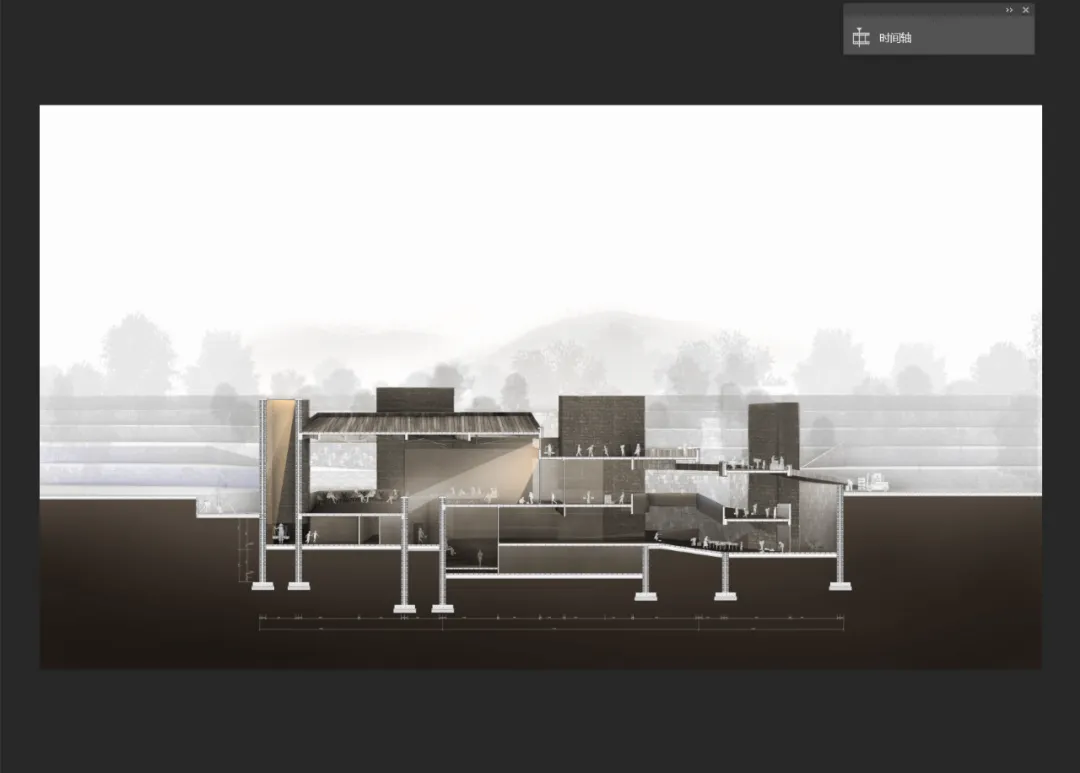

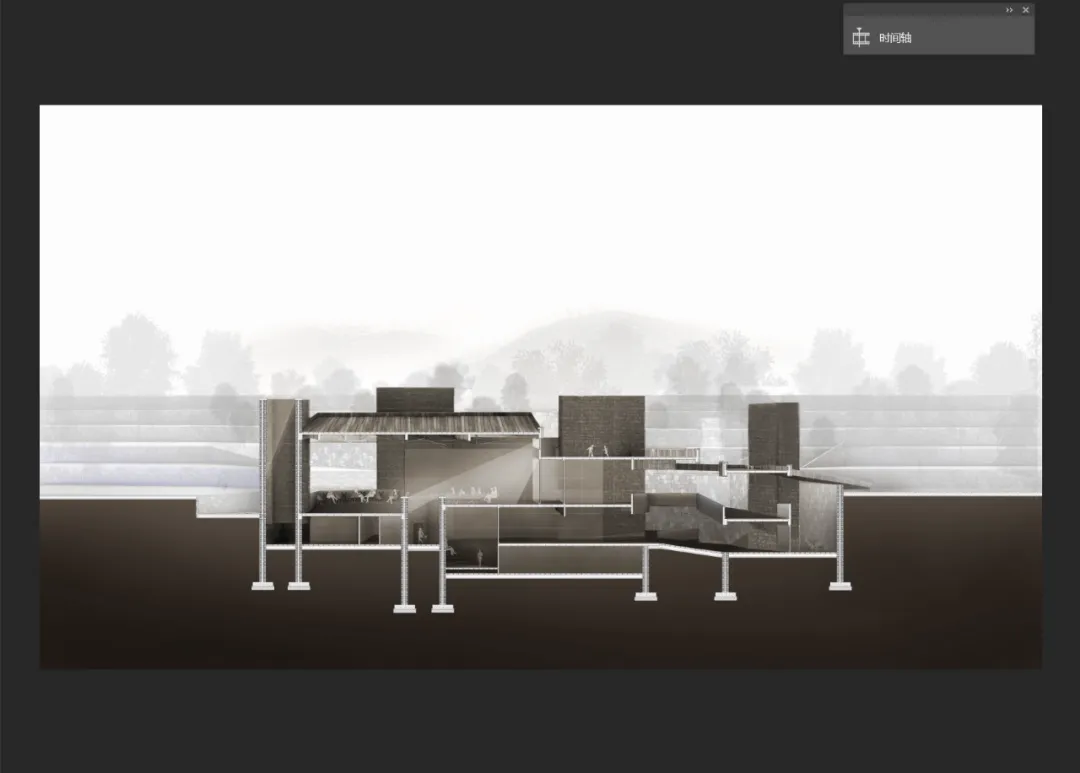

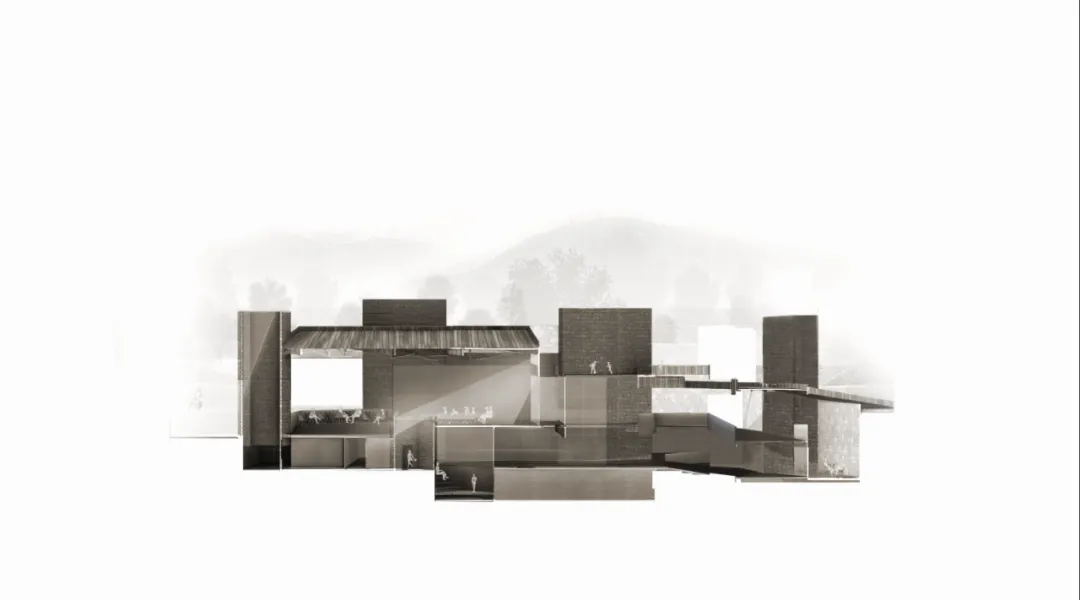

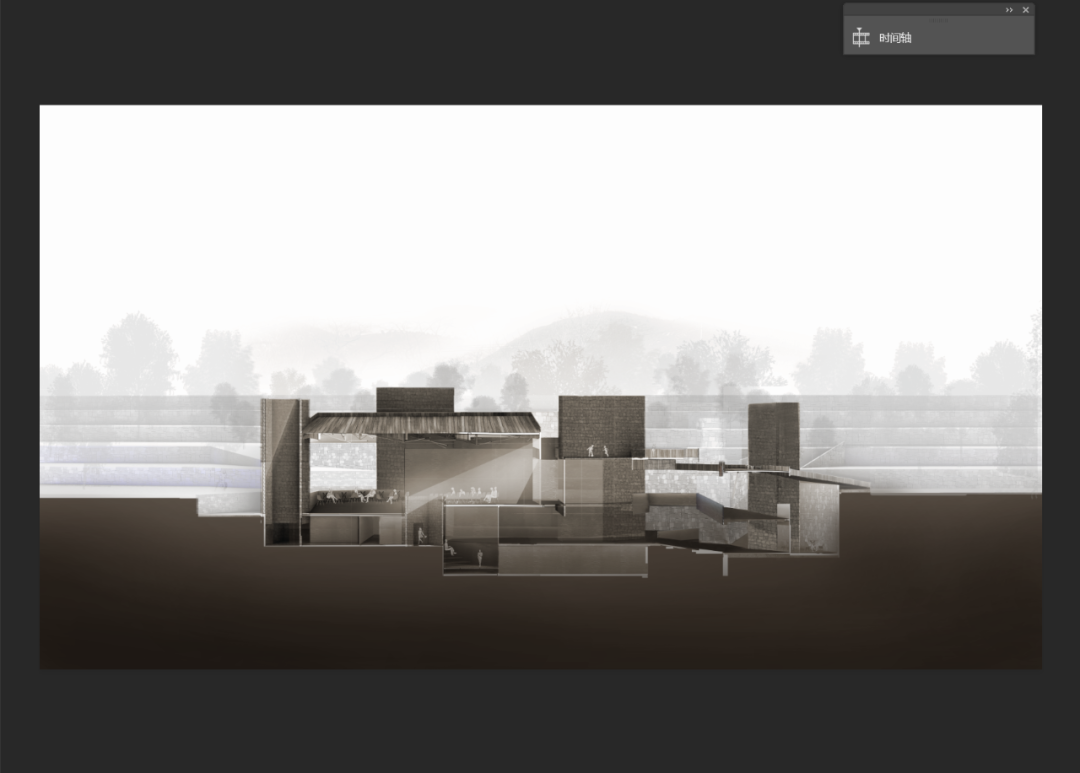

在建筑的背景增加一些山脉，和树的素材。

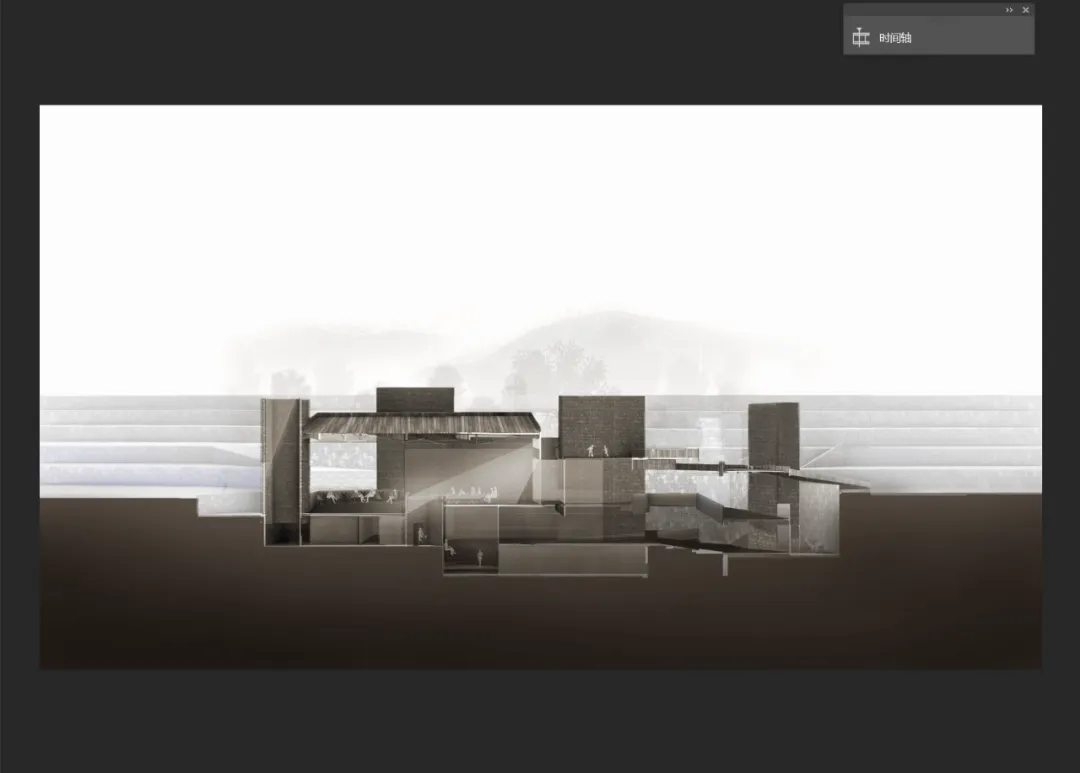

给建筑的地面填充颜色和纹理。

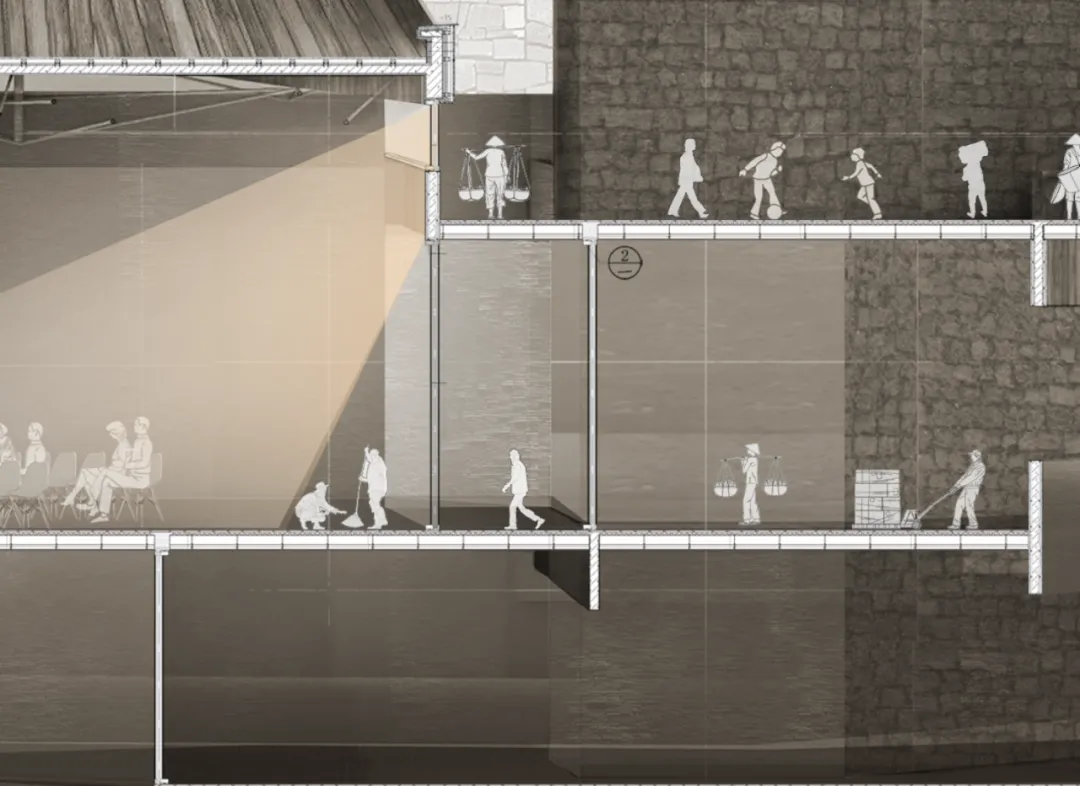

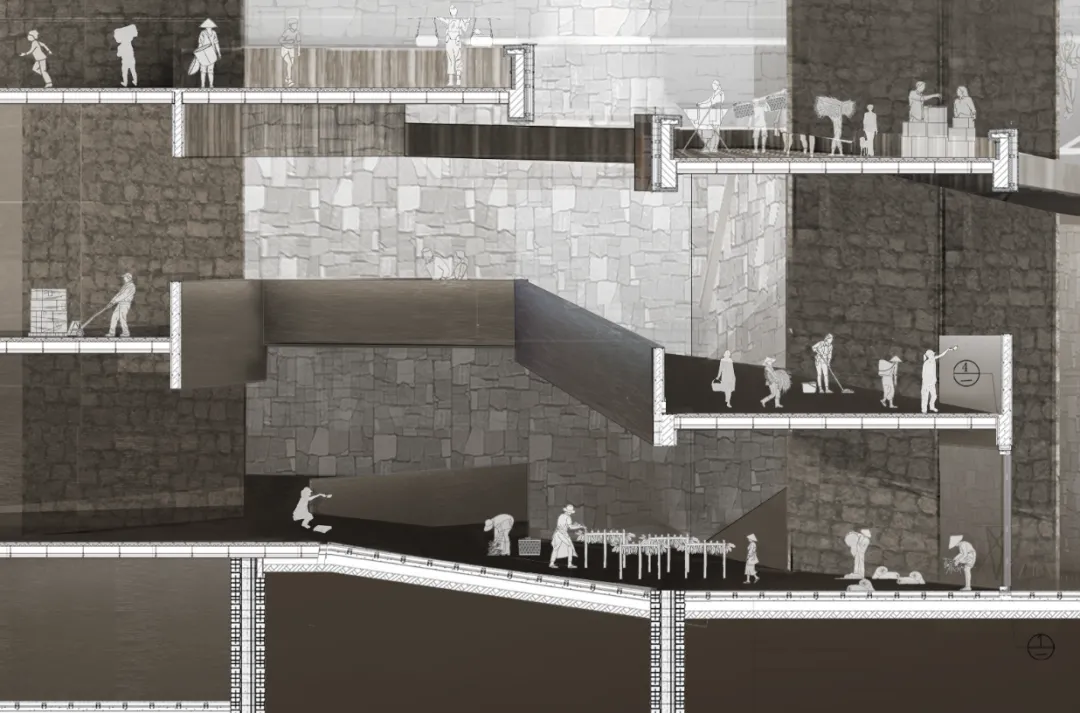

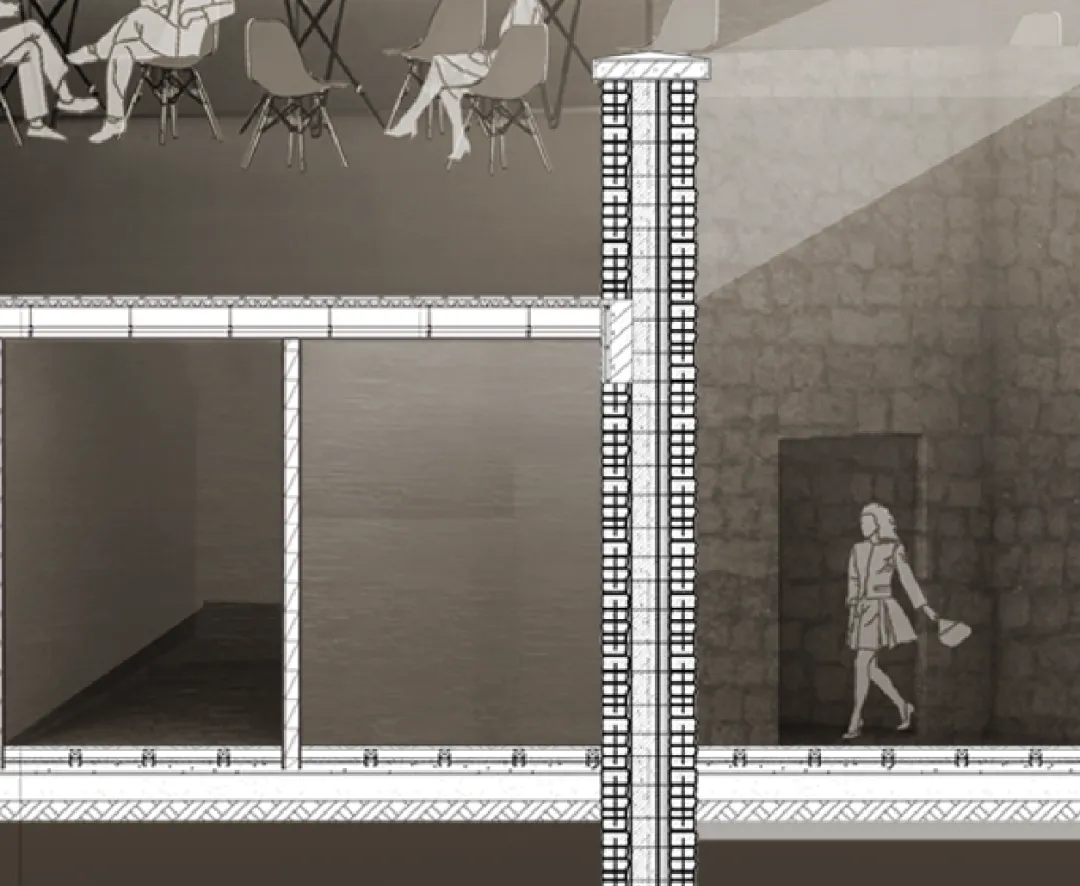

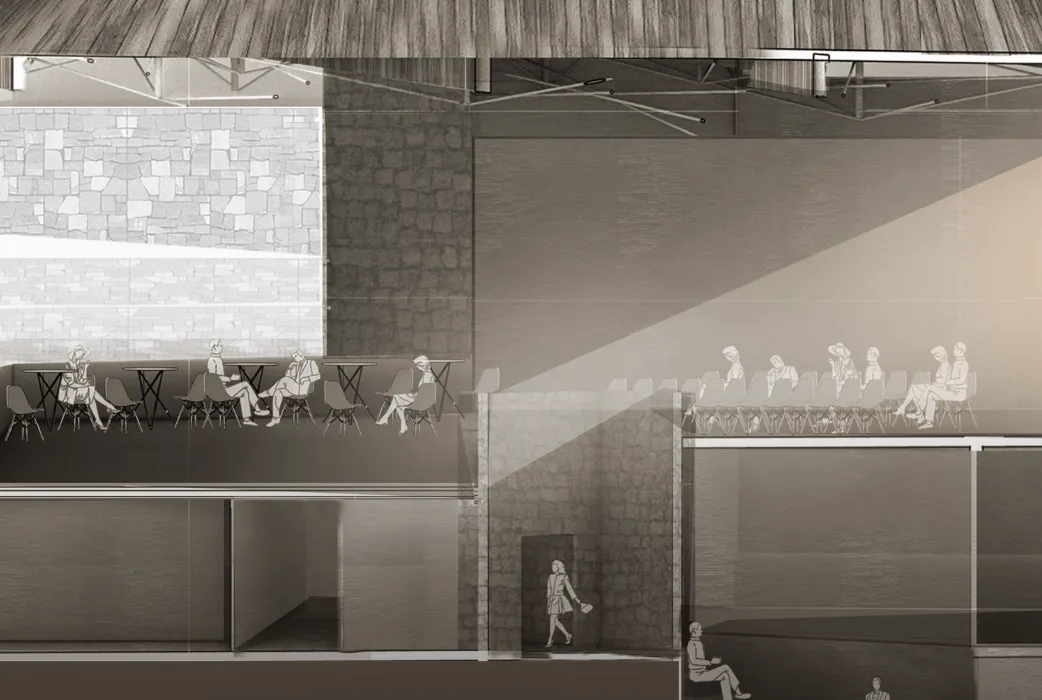

给建筑内部增加更多的人物细节，让它看起来比较丰富。

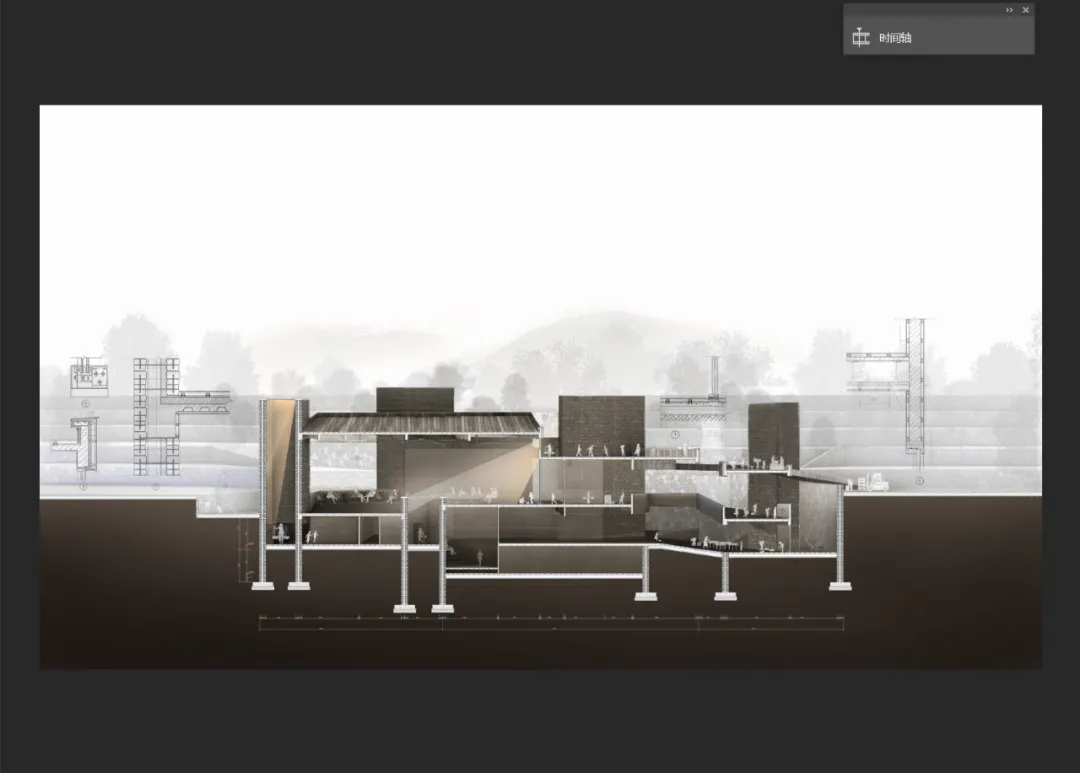

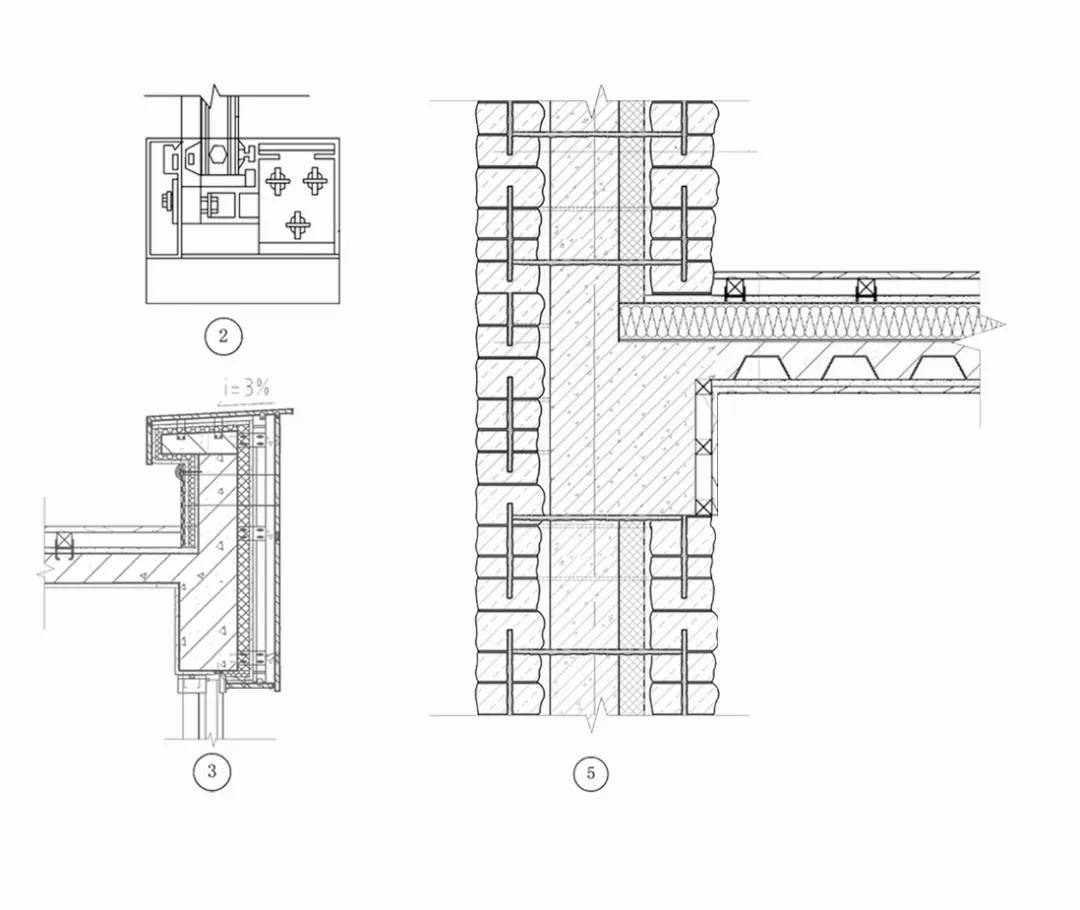

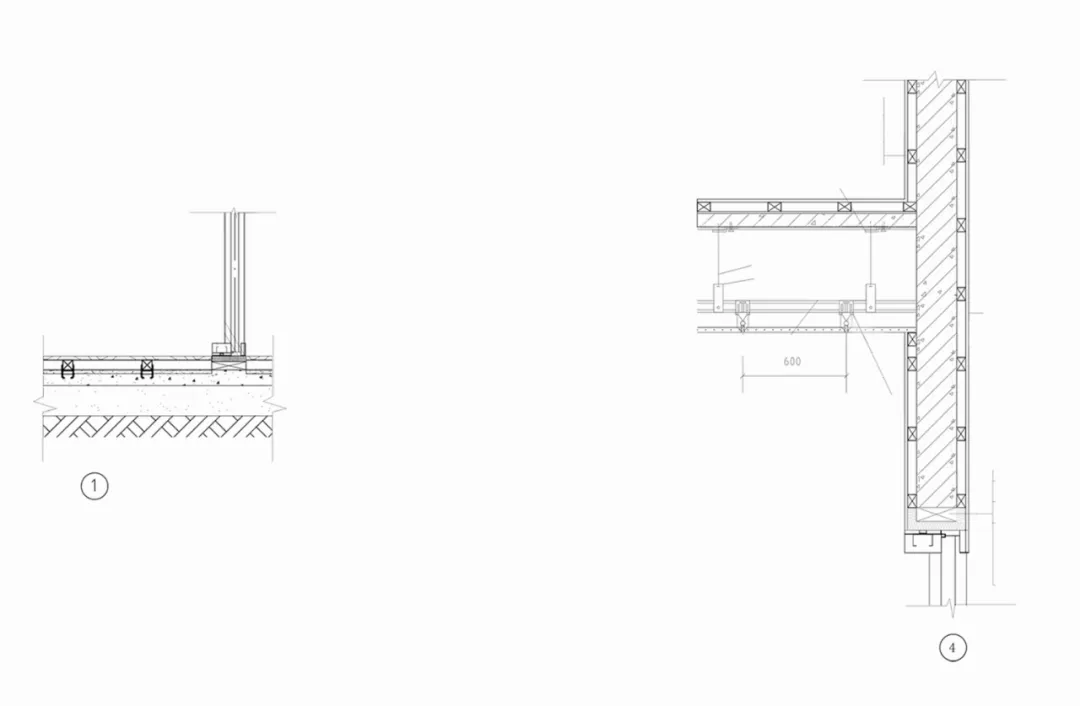

同时，还绘制了许多大样构造图，用正片叠底的方式放置在剖面图的空白处。

这样，整个图面看起来更加丰富。

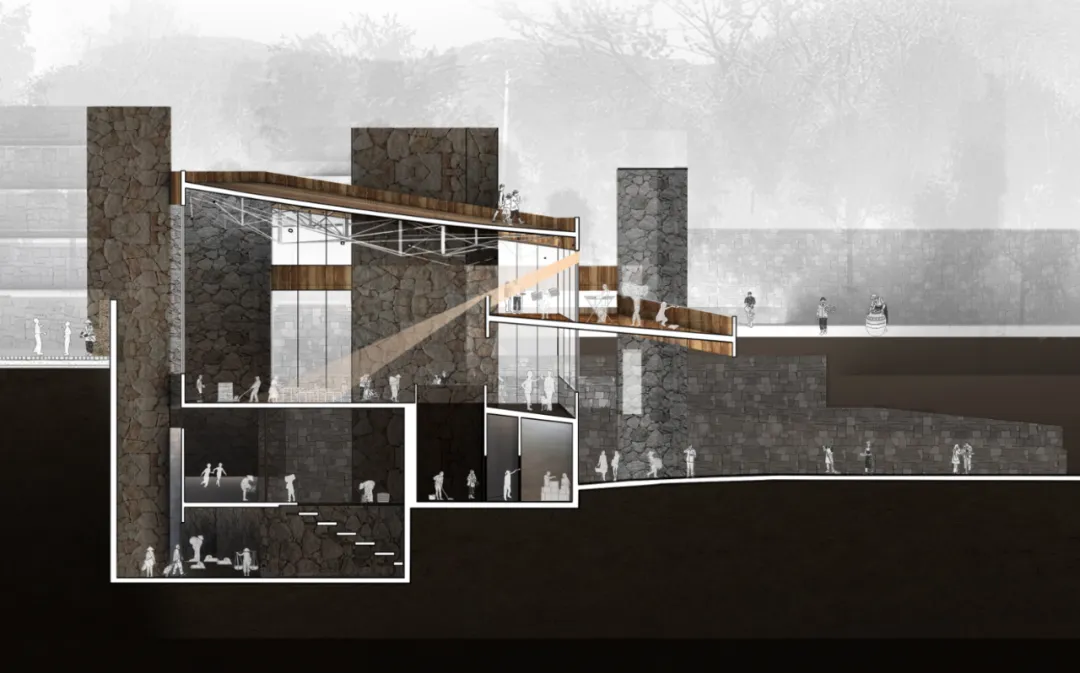

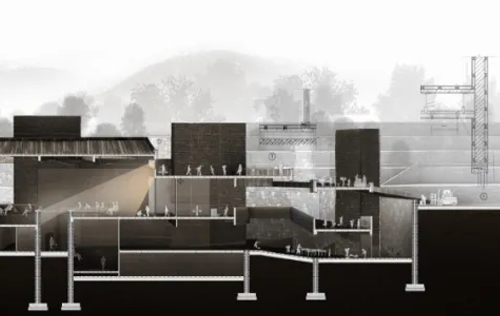

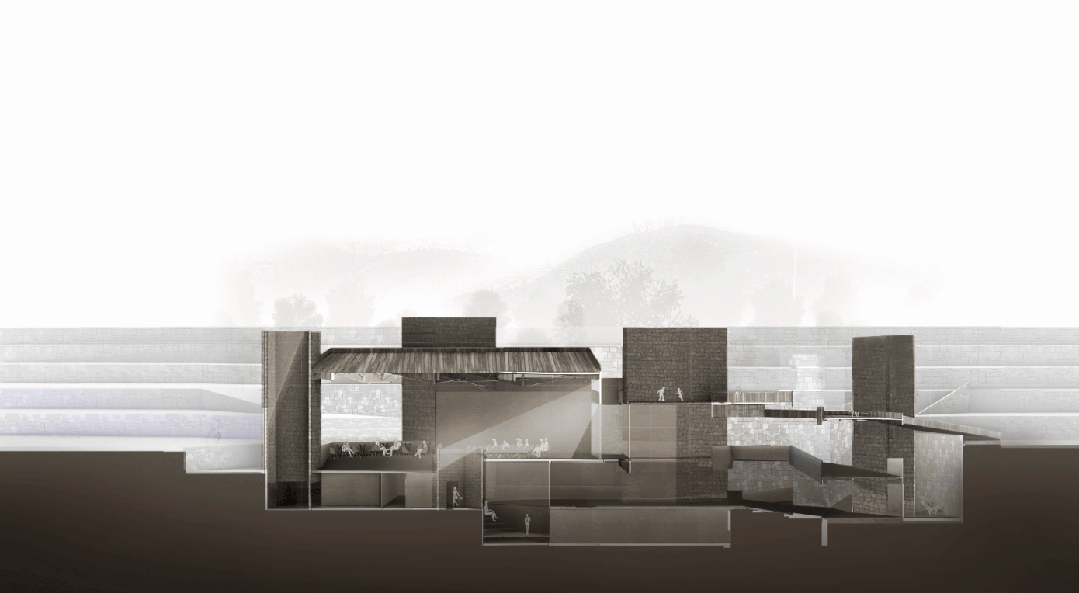

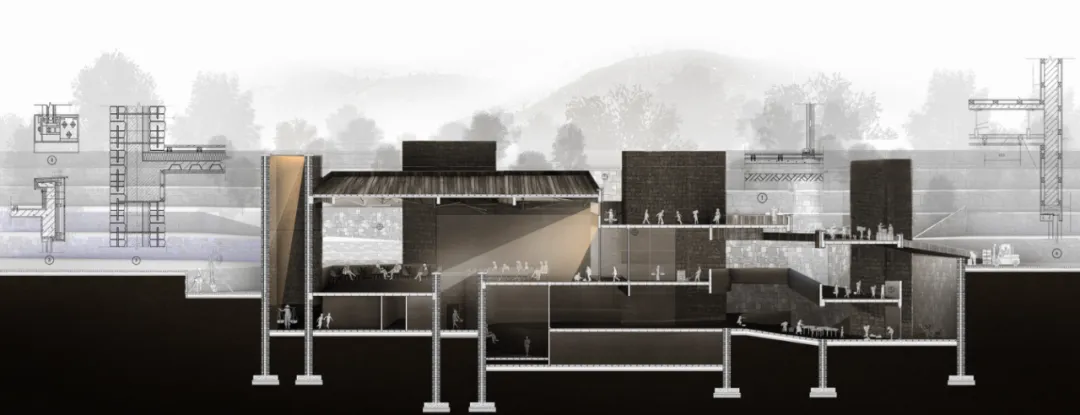

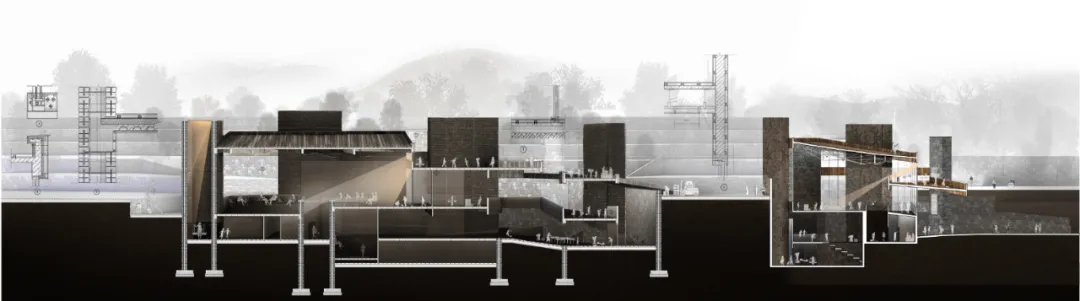

这样，一张拼贴风的剖面效果图就完成了。用同样的方式处理另一个角度的剖面并把它放置在一起，看起来更加和谐。

到这里本期的图纸制作就完成啦。

拼贴风作为一种已经盛行很久的风格，高效快速、设备要求低是它最大的优势和特点，对于一张竞赛图纸，大家普遍需要快速出图以便节约更多时间给设计想法，拼贴风就是一个很不错的选择~有这方面需求的小伙伴，不妨试试看哦~
