叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。


今天为大家带来的是一期插画风的效果图制作教程，要说快速出图，还得是插画风好使说干就干！我们直接进入今天的教学环节~

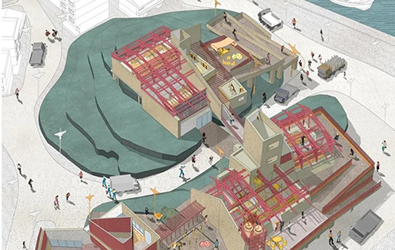

泉州凤尾镇，渔民靠海为生，靠天然海水养殖海藻，实现自给自足。海藻的生长过程经历了三个季节，从海藻播种到海上生长、晒干加工、储存等。然而，作为海藻生长过程中每一步都需要使用的材料，竹子在其中起着重要作用，但也带来了浪费、腐蚀和污染等问题。如果能合理高效地重复利用毛竹，不仅能为海藻的生长创造更好的环境，还能改善产业链，促进产业发展，激活当地经济。图中展示的是在场地的背景下分析紫菜产业链，和其中存在的问题。



SU导出图纸


首先我们先打开已经建立好的su模型，思考这一张图应该要如何表达。我认为我的建筑鸟瞰轴测图重点在于表达每个建筑单体的功能，以及建筑之间的流线关系。因此，我选择了一个合适的角度，能更清晰地体现我的形体和路径关系，还可以捎带展示场地环境，表达一下和场地周边的关系。

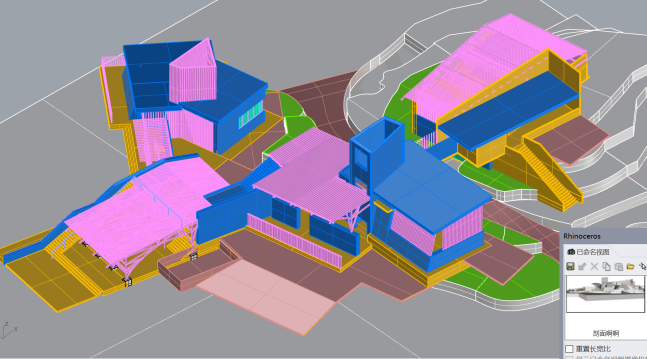

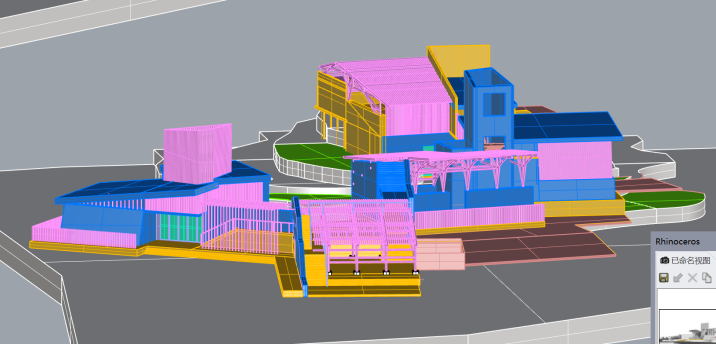

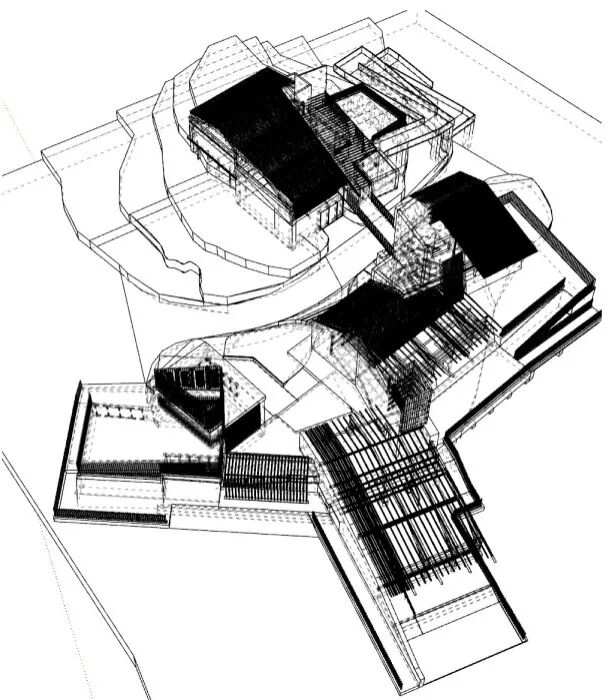

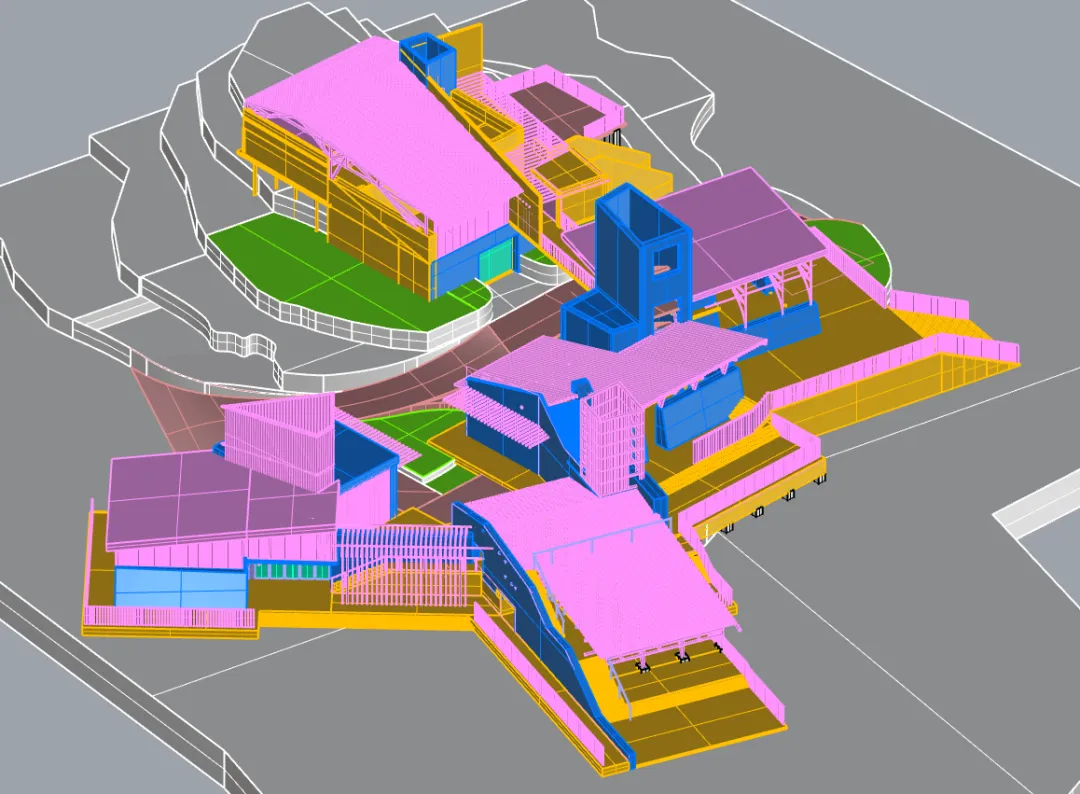

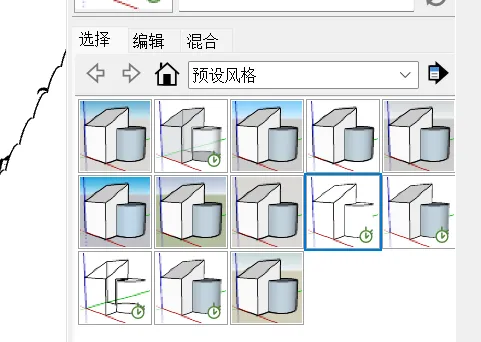

因为轴测图需要阴影来强调明暗关系，我把rhino模型导入su中，便于导出模型线稿和阴影图。固定好轴测的角度，保证每一次导出的图角度都一致即可。导出线稿时，风格选择为消隐模式。

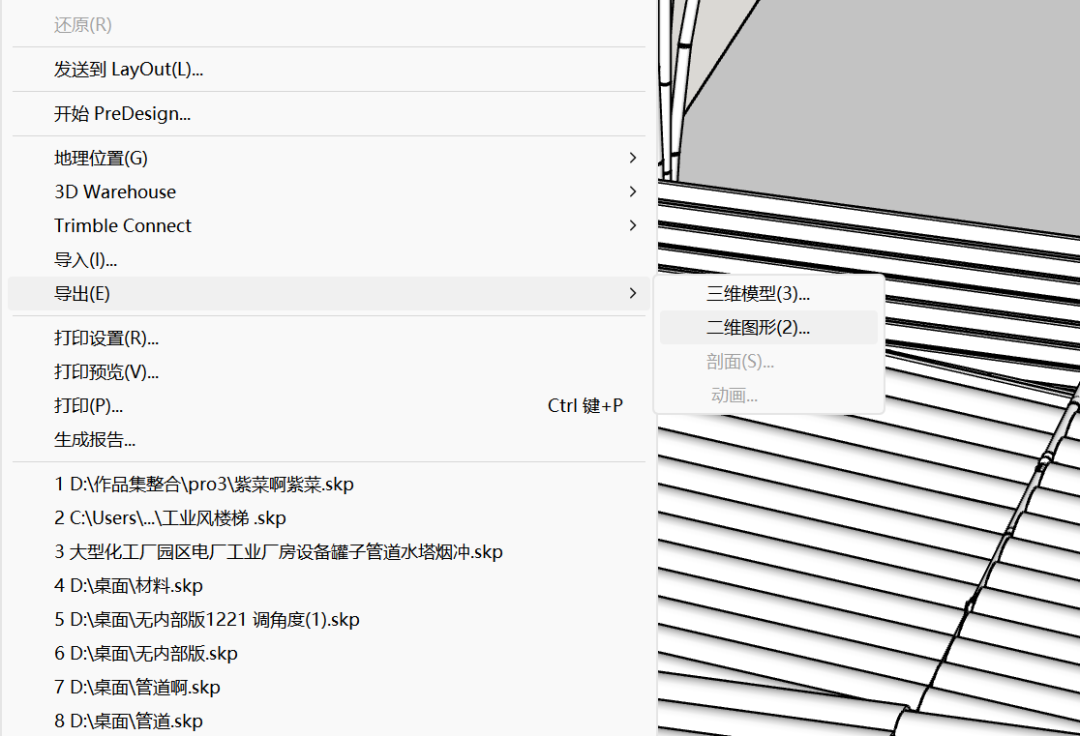

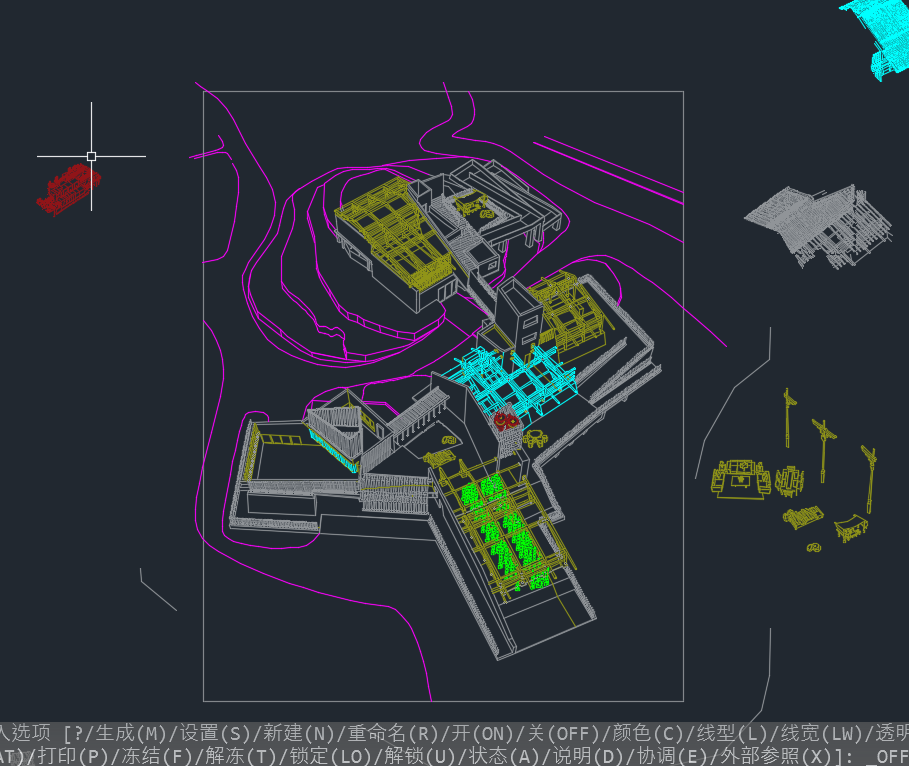

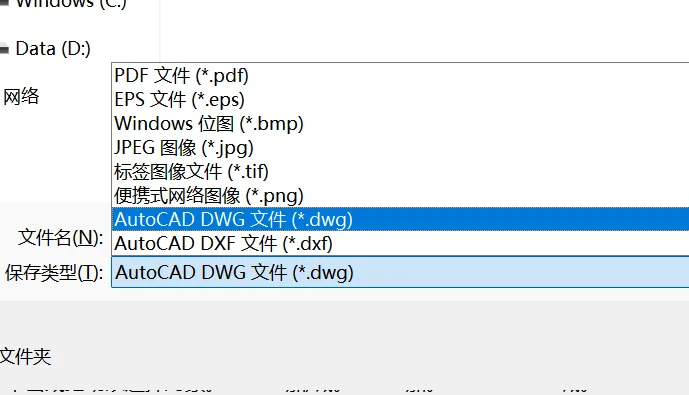

选择导出——二维图形，选择导出dwg格式，进入CAD深化，改善线条和线形。

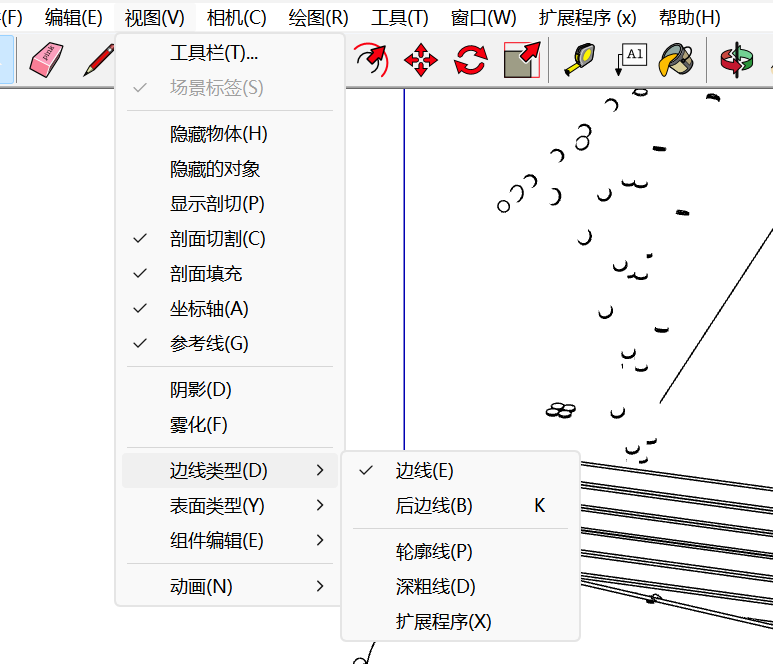

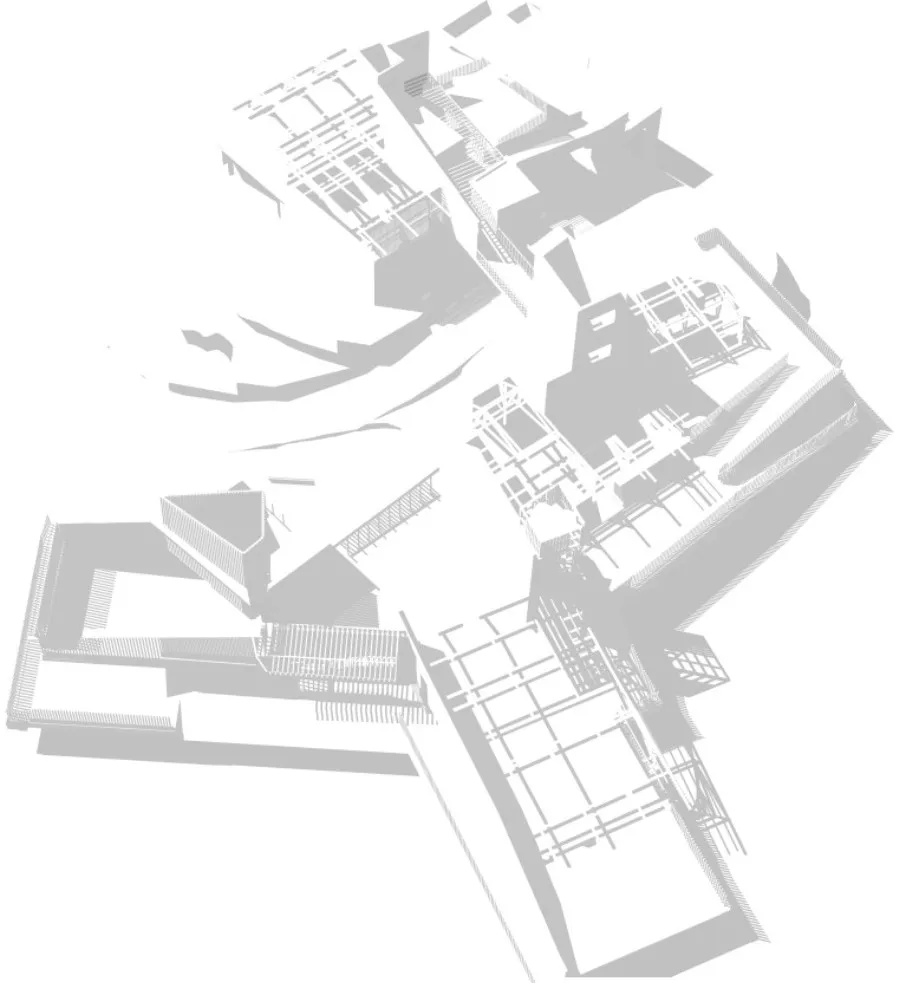

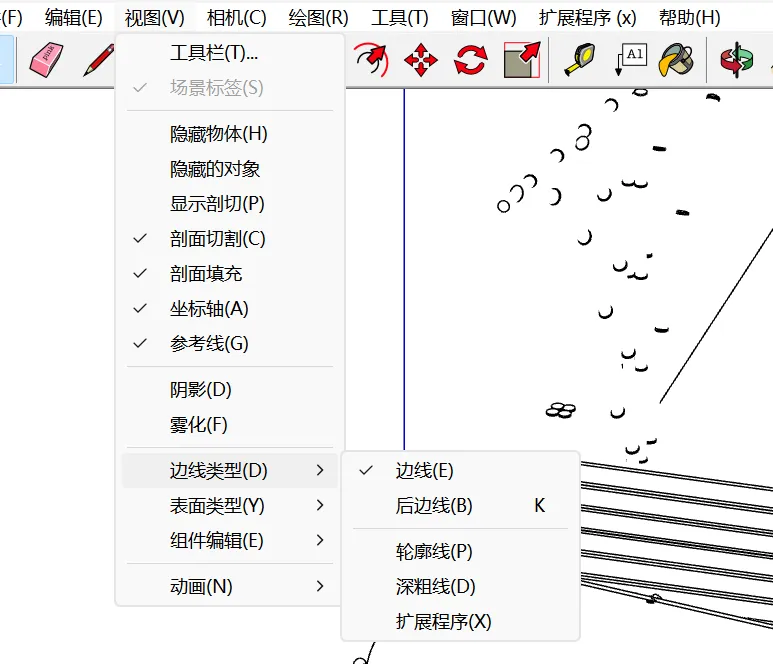

接着我们导出阴影，在视图处，勾选阴影，并取消勾选边线类型的所有边线，导出一张只有阴影的pdf。

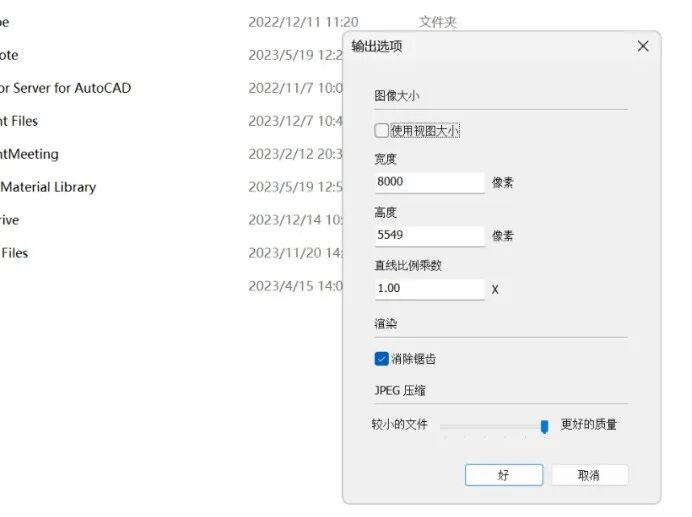

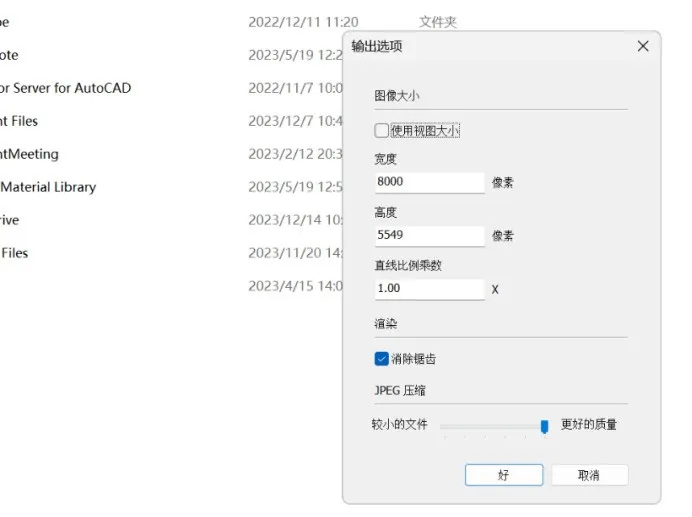

在导出界面的右下角选项中可以调整像素大小。





背景绘制

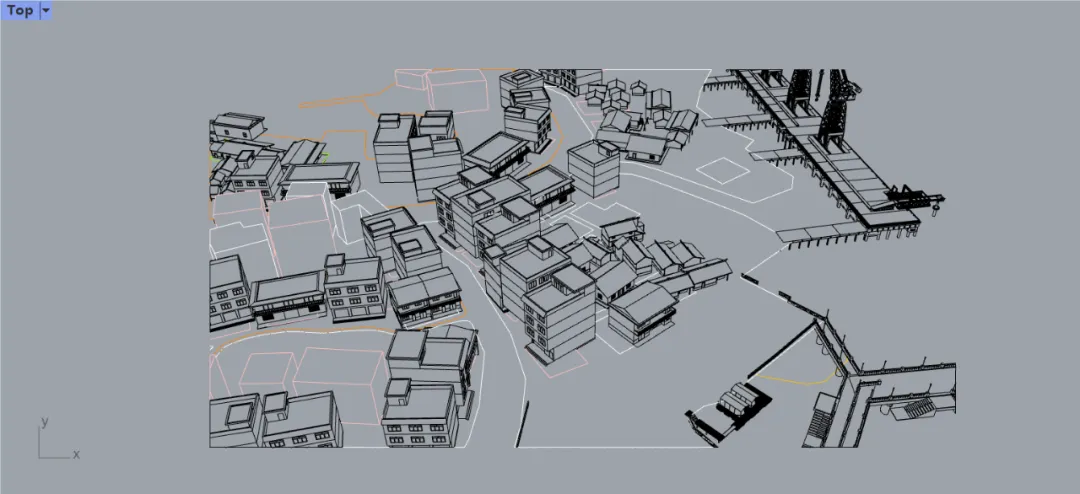

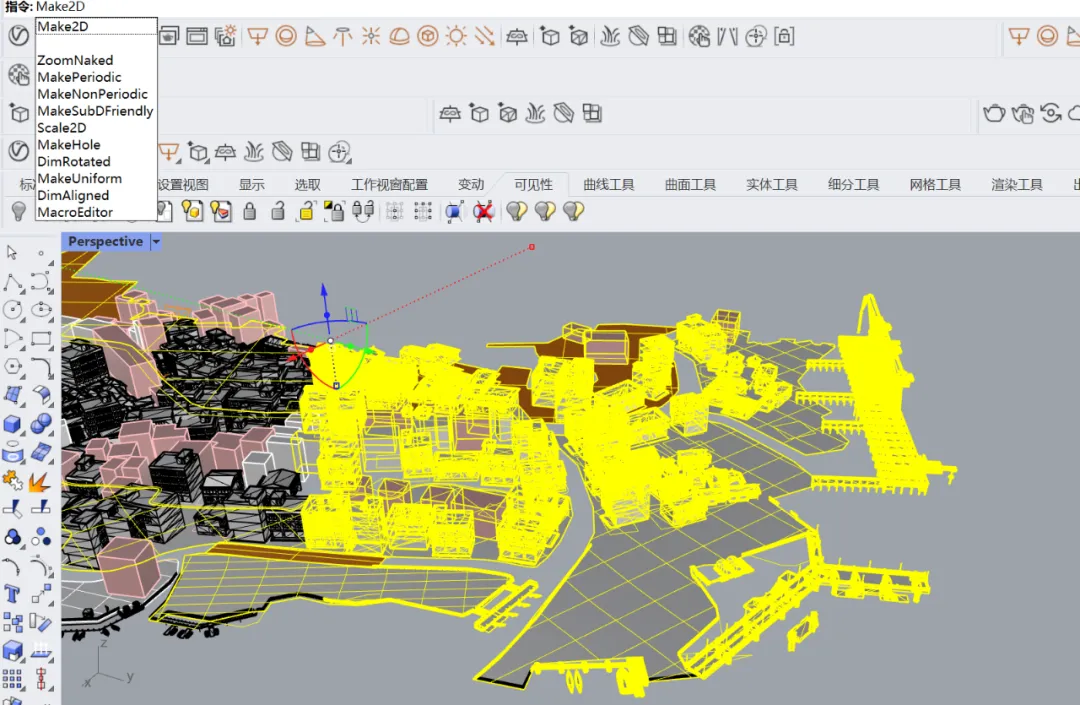

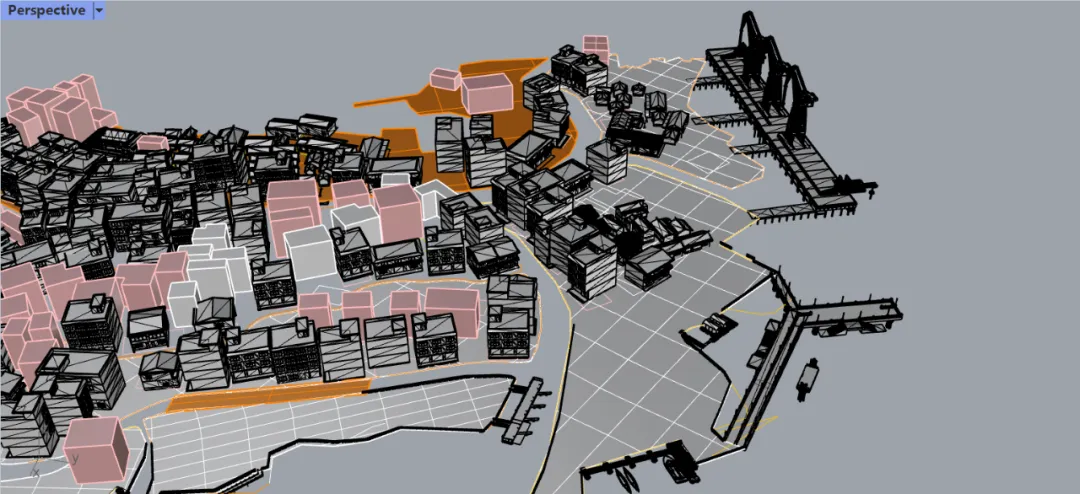

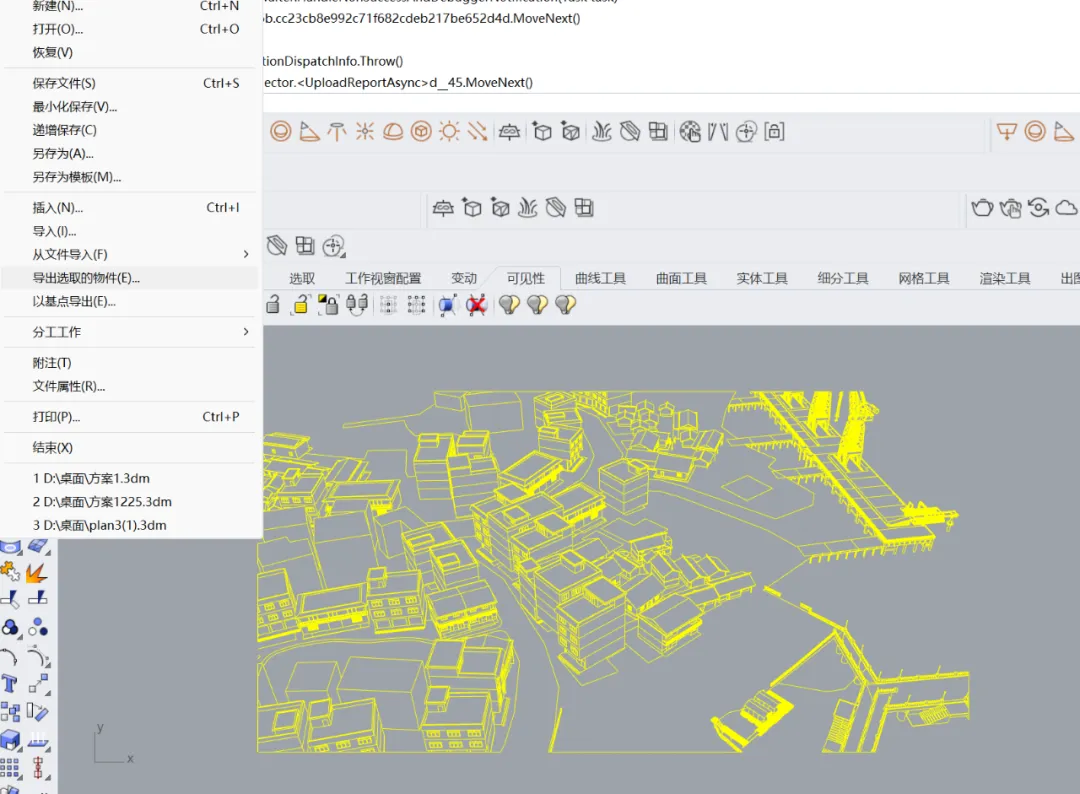

接下来我们进行背景的导出。我们根据原图导出一张近似角度的环境。选中模型后make2D。

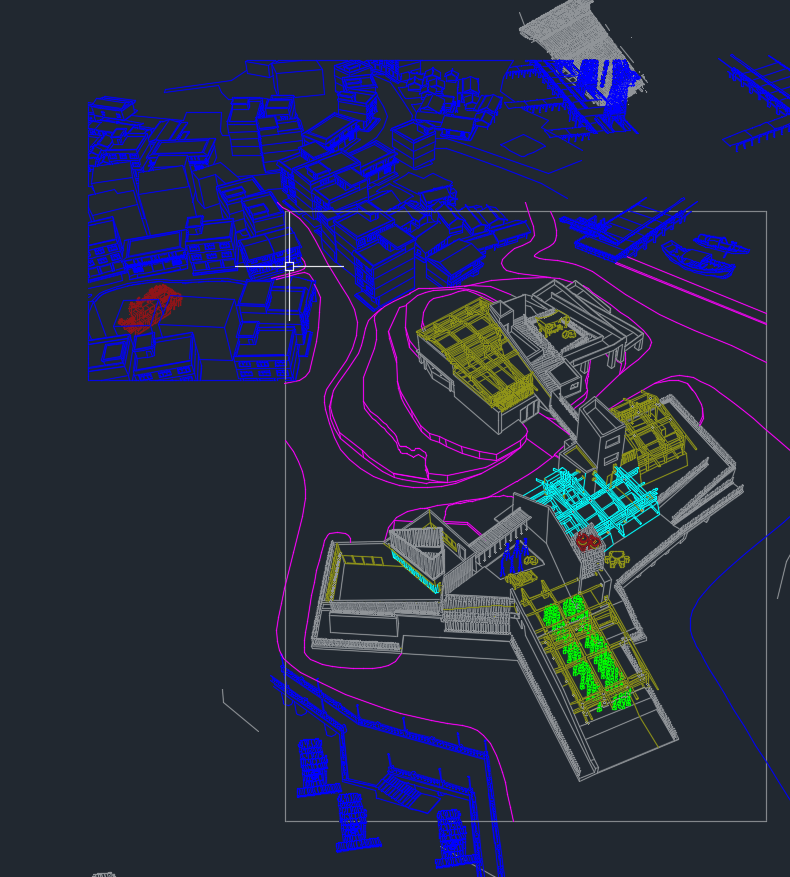

导出选中的线稿，另存为dwg格式，随后放进我们的CAD中，进行稍微的调整。



随后，我们将CAD线稿调好线形，导出pdf，放进ps进行深化。


PS后期深化

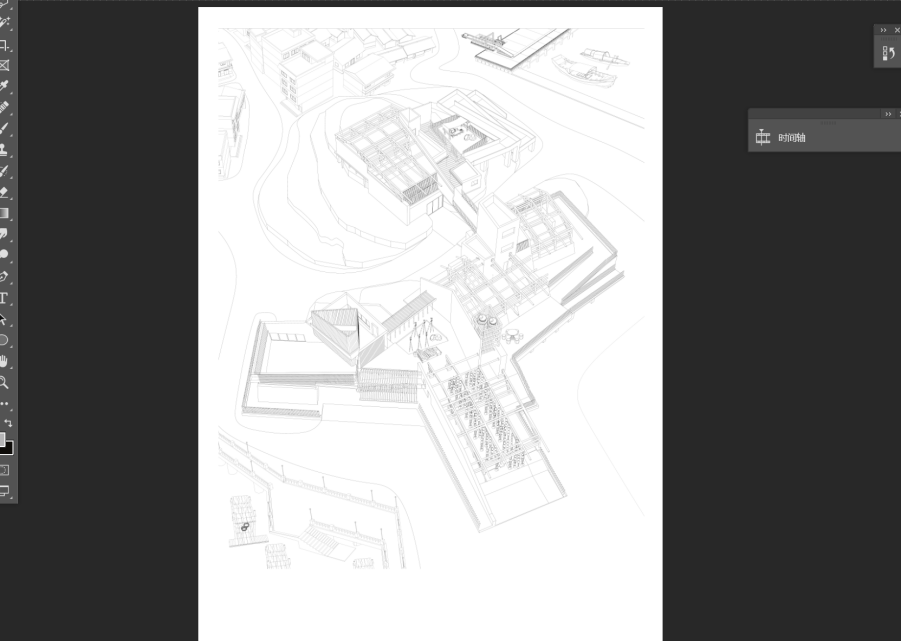

底图素材都准备好之后，我们进入到PS环节。

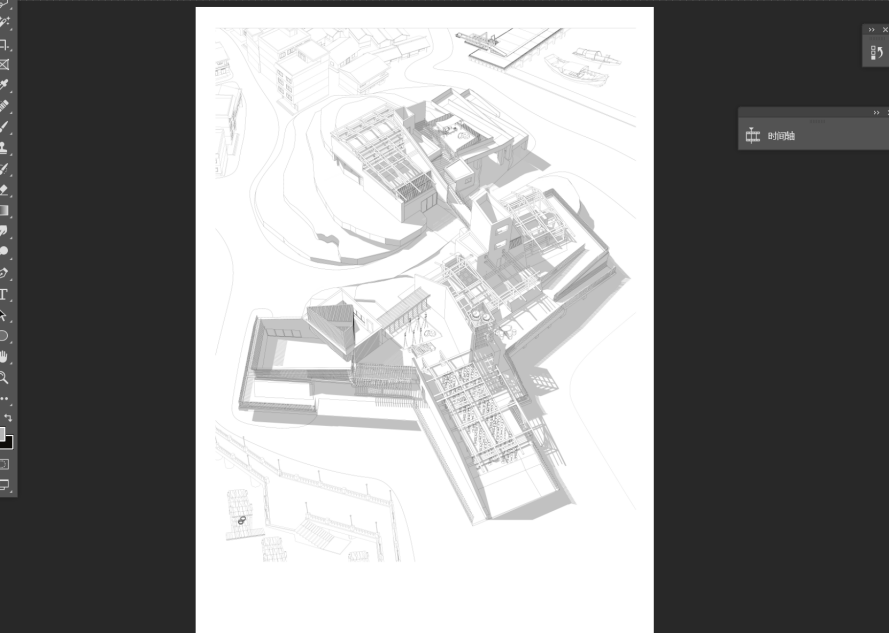

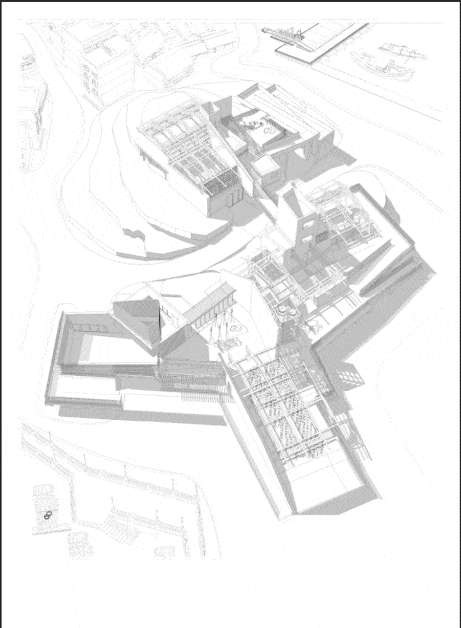

把阴影一起放进来。

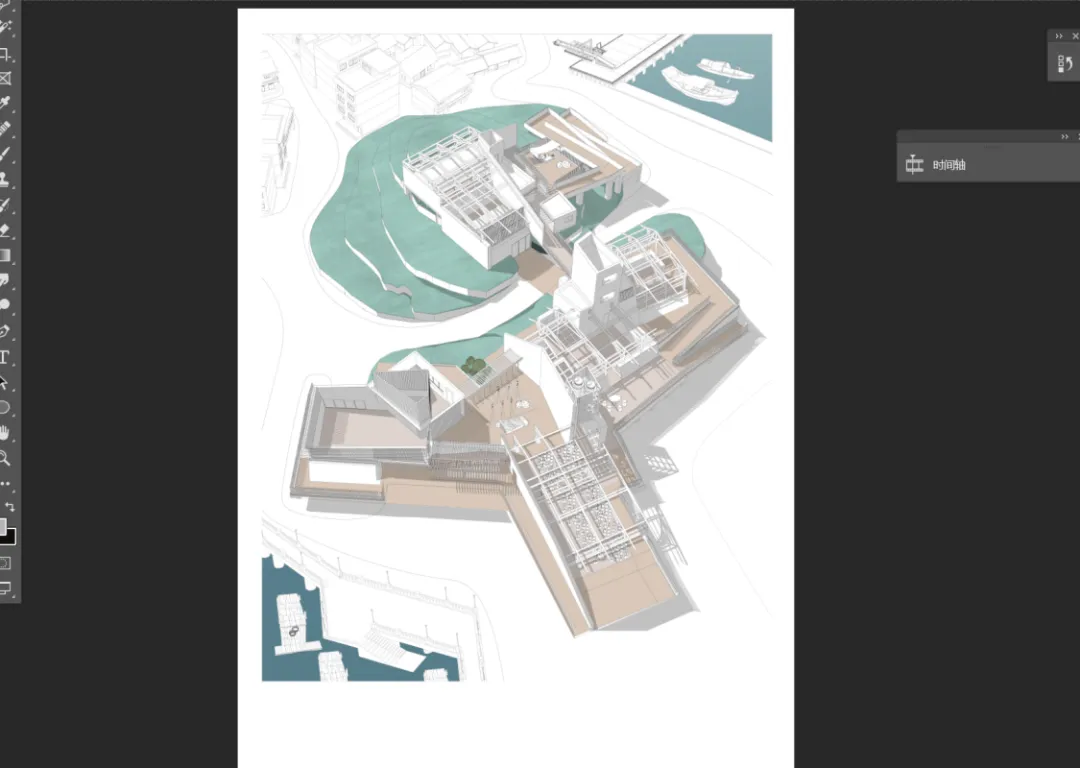

找好参考图之后可以尝试给每个部分上色。

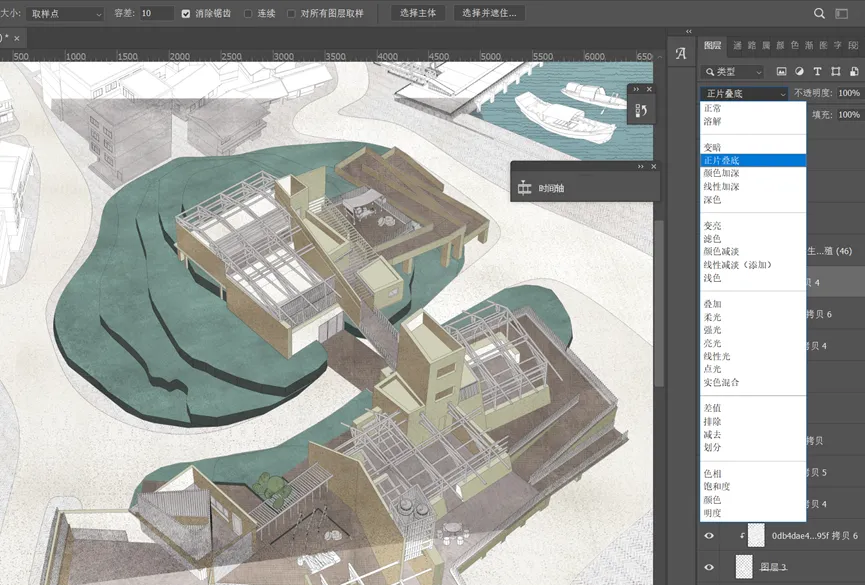

单单填色显得图片比较枯燥，我们可以尝试给它叠加纹理。这样细节会更丰富。用选区魔棒工具选择我们填色的部分，放置一张素材后，调整为正片叠底格式。

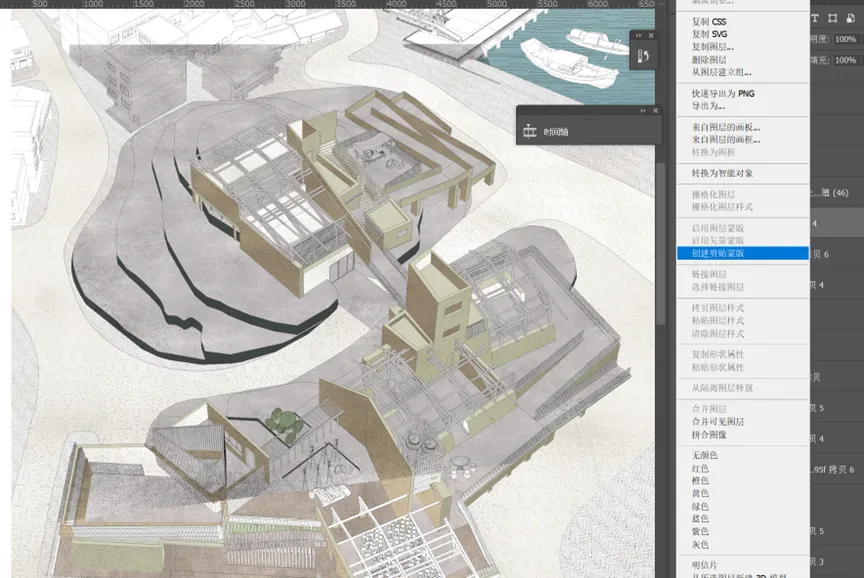

右键选择创建剪贴模板，这样素材纹理就会只呈现在我们下面的图层范围里。

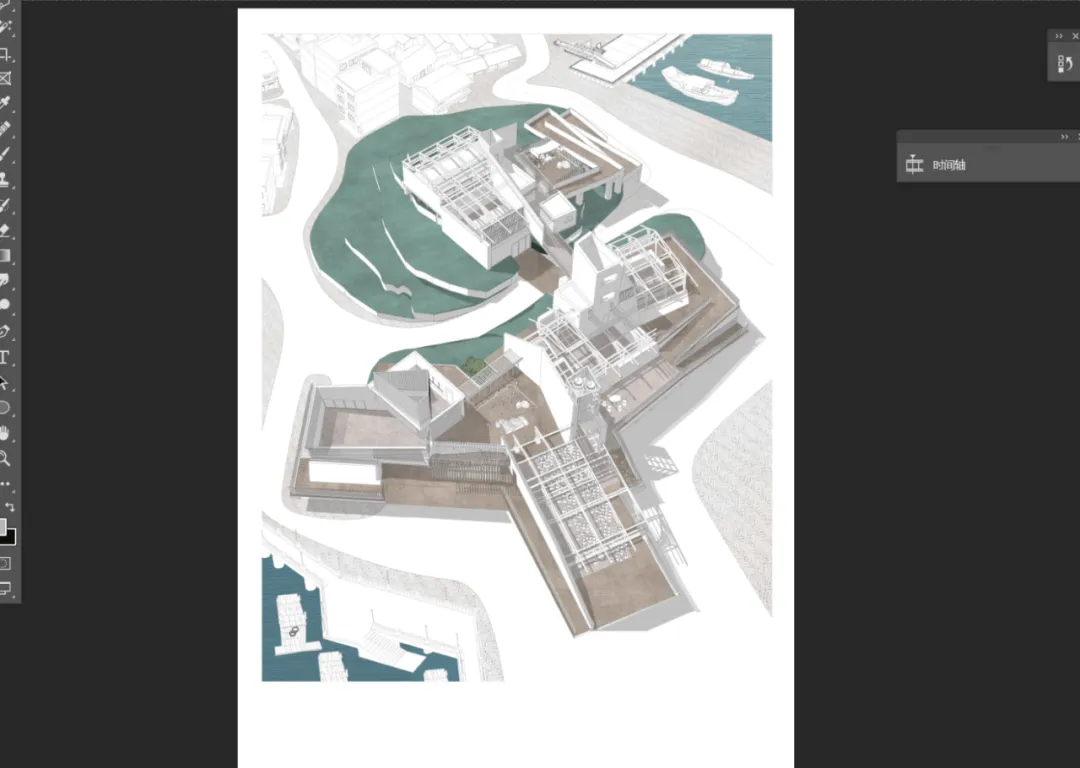

依次给立面上色。

随后，我们要对图面进行撞色的处理，要选择一个比较亮眼的颜色。我选择红色给我想要突出的重点建筑进行强调。

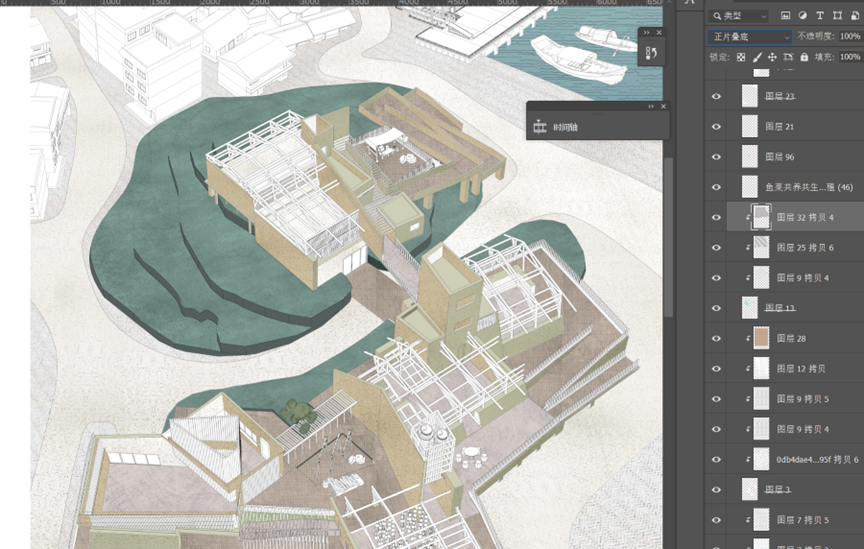

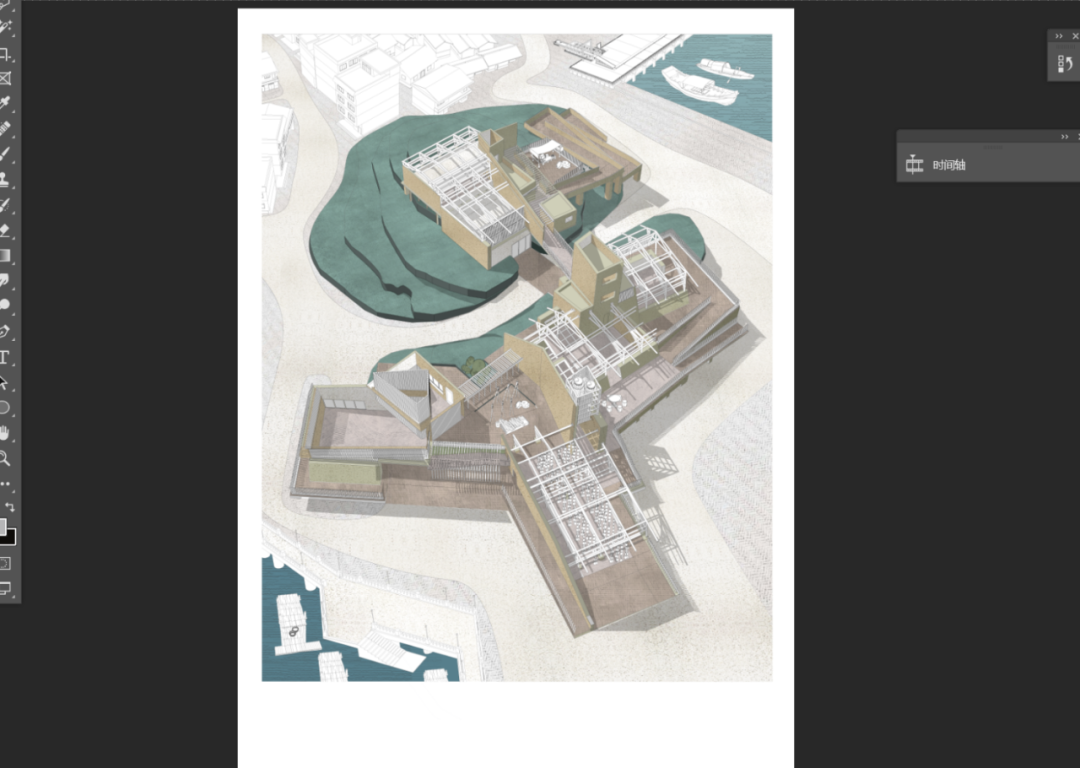

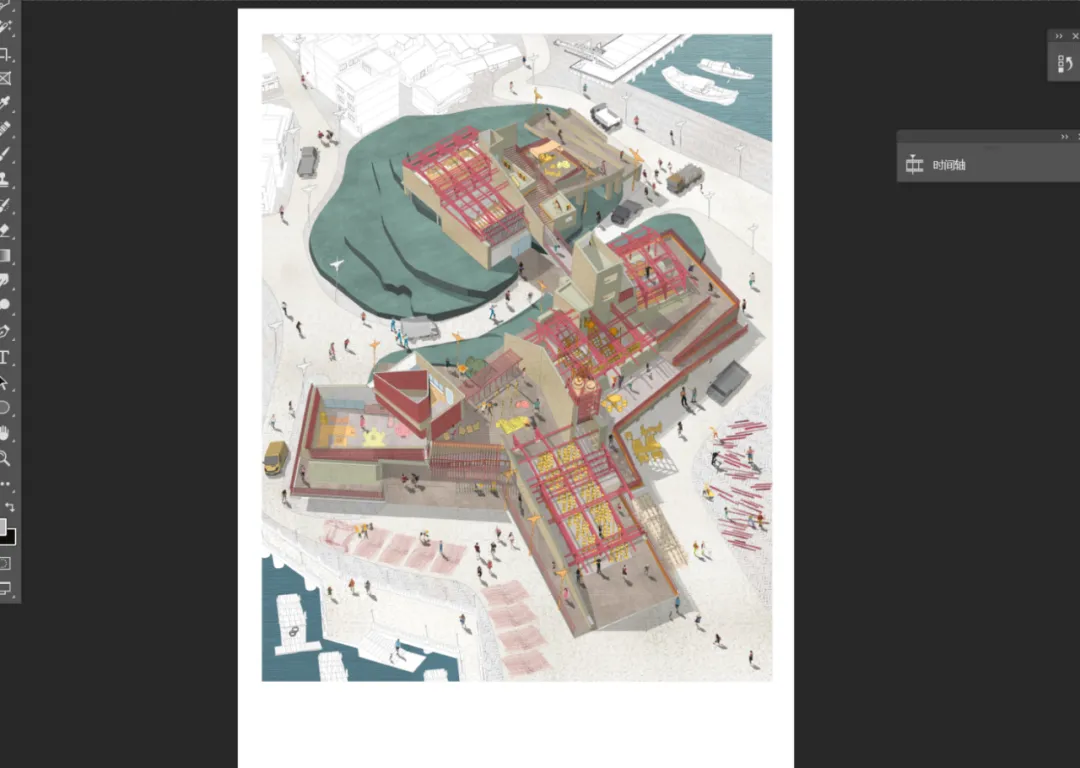

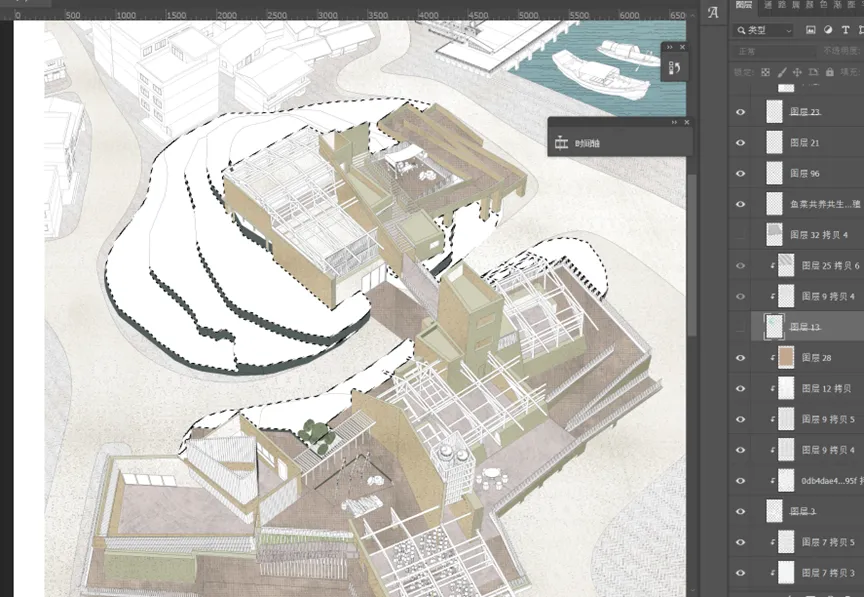

给底图叠加纹理，根据光影关系上色，区分河流，道路，建筑，和前后景关系。




添加素材


最后，我们根据建筑的功能和场地的状态进行素材的增加。

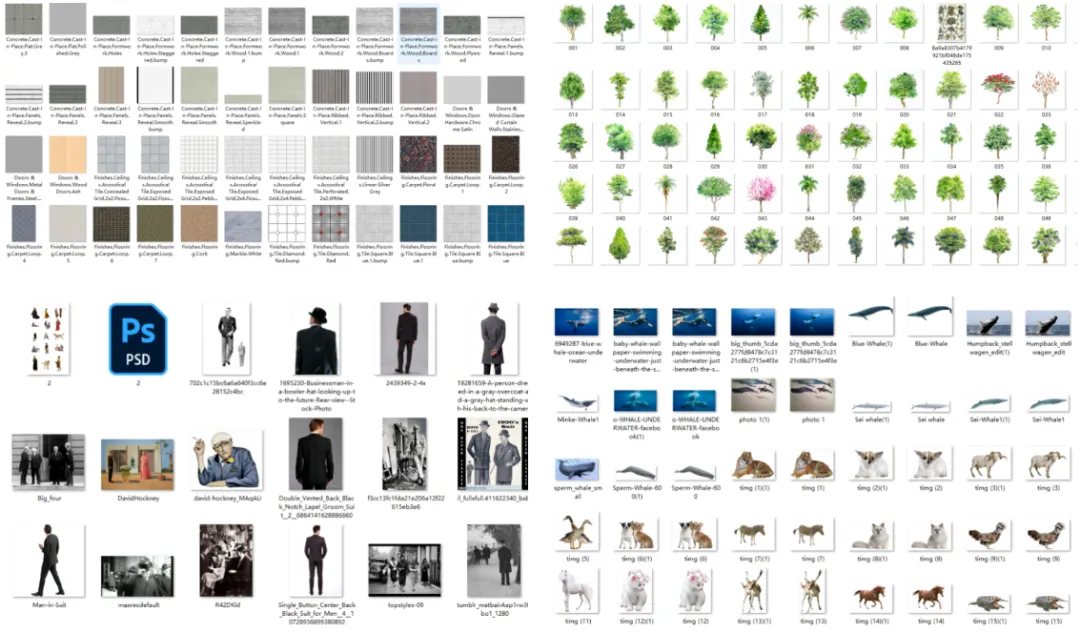

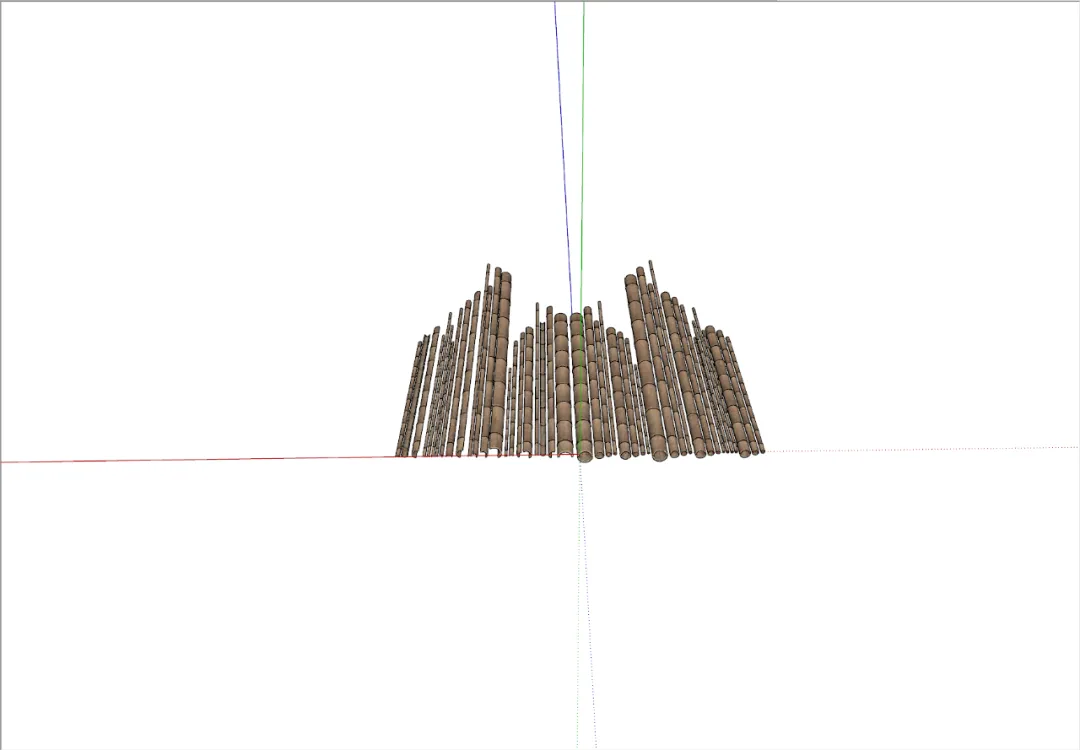

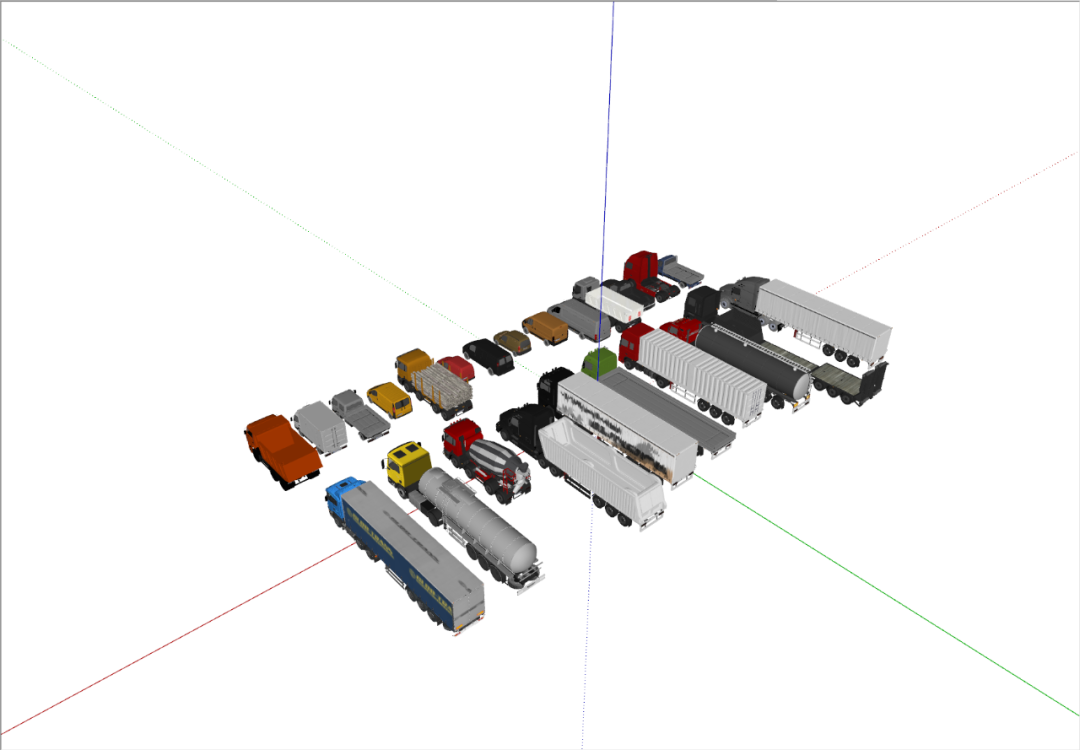

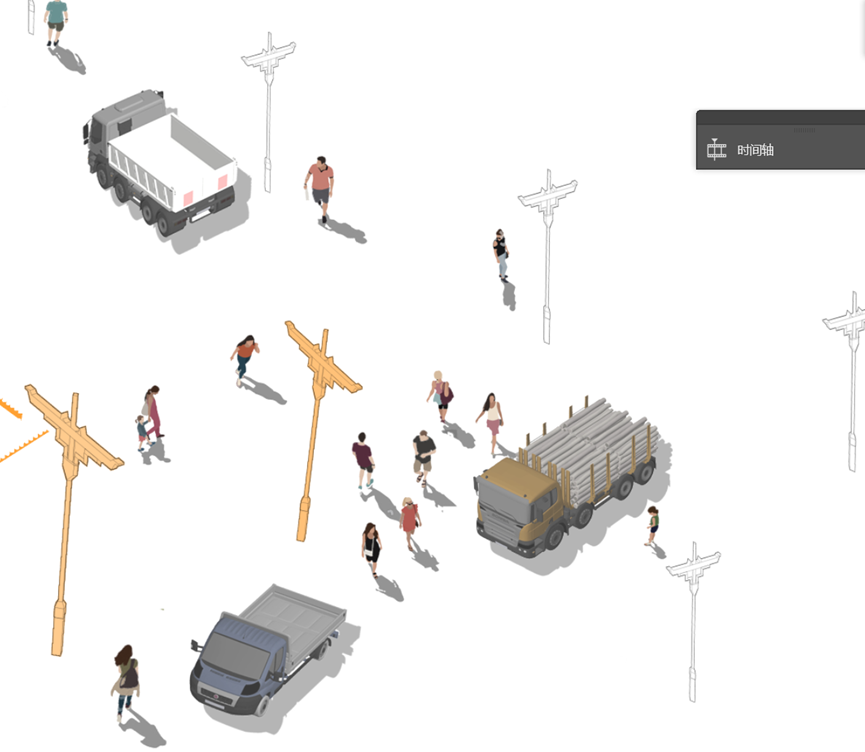

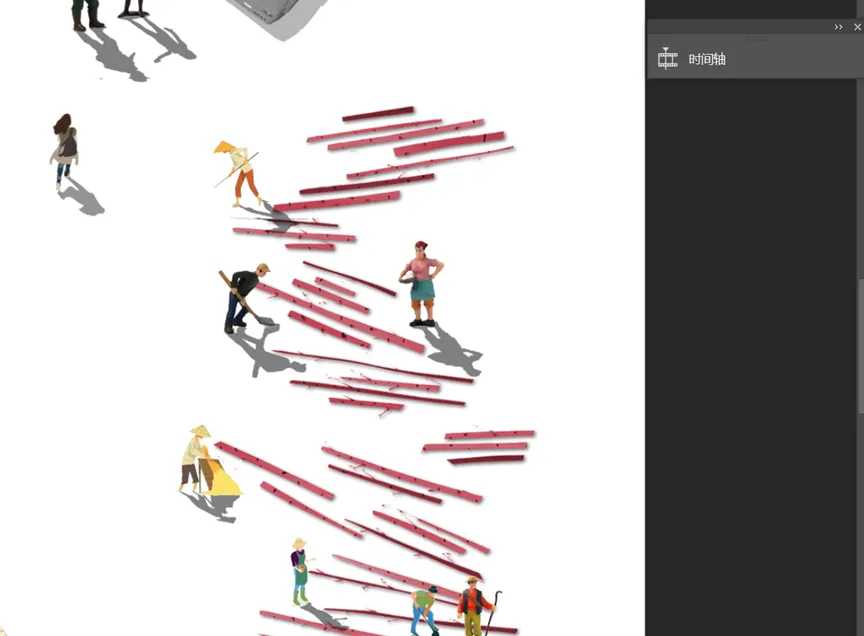

增加建筑和背景的细节，增加云朵，树，道路车辆，小比例人等等素材，让画面更加丰富。一步步增加线稿的细节，在素材网站上下载各种需要的模型，如我下载了和竹子有关的素材，还有海面上的渔网，汽车等，通过su的模型调整为消隐模式，选择合适的角度导出jpg格式的图片。像素调整为尽量高清，放入ps里。

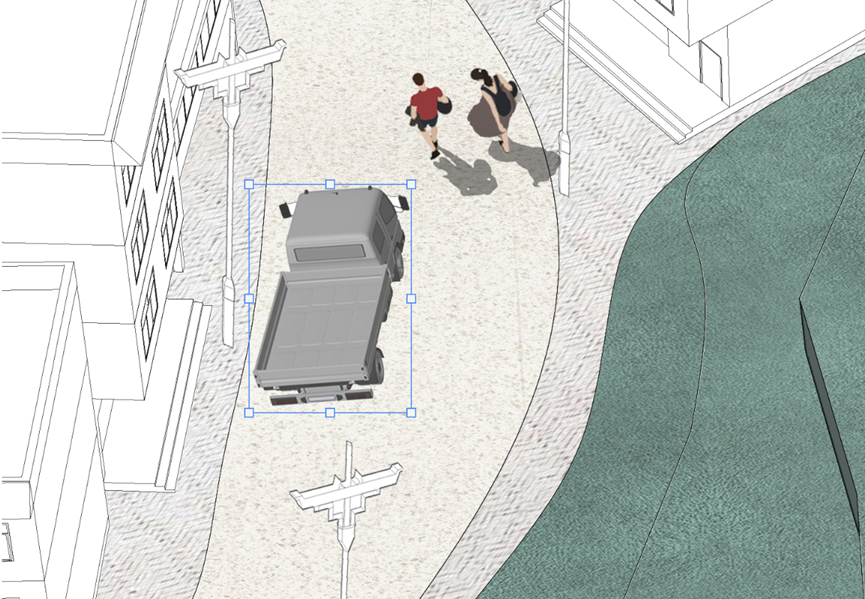

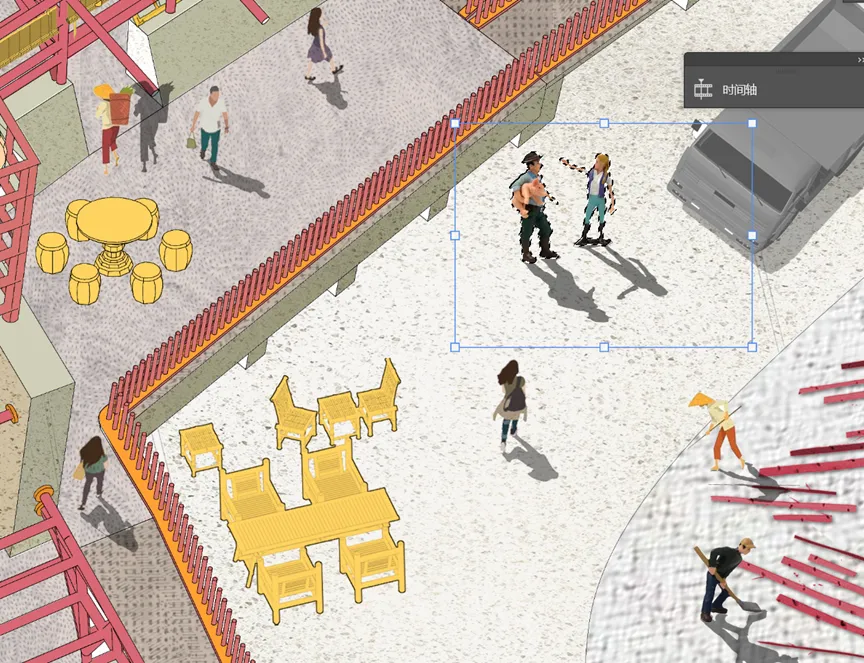

如果素材感觉依然很少的话，我们再给他多复制几份，这里我们按住Alt键，然后鼠标左键点击贴图部分不放，这样就可以对他进行复制了。

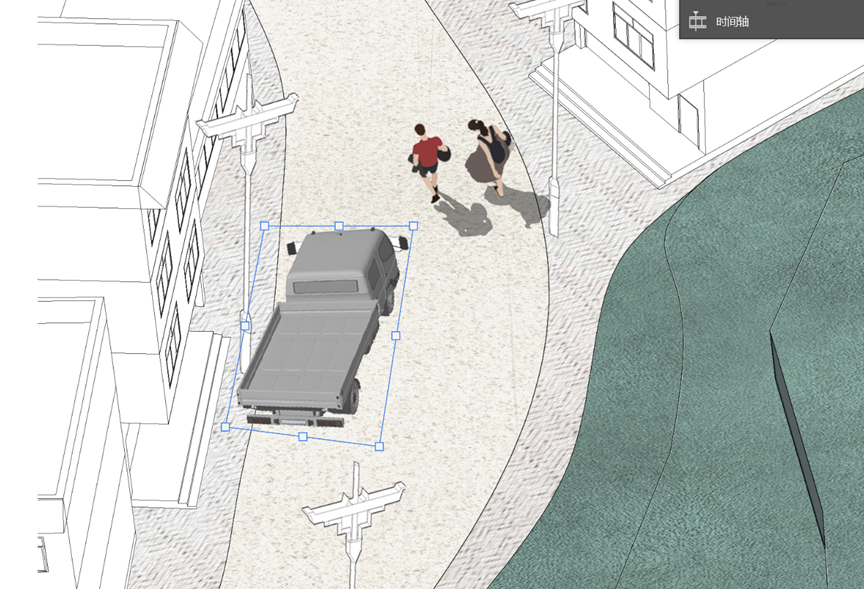

然后我们需要对贴图进行一下变换，可以调整素材的角度，这里我们可以使用到扭曲工具，我们在上方菜单栏中找到编辑-变换-扭曲。

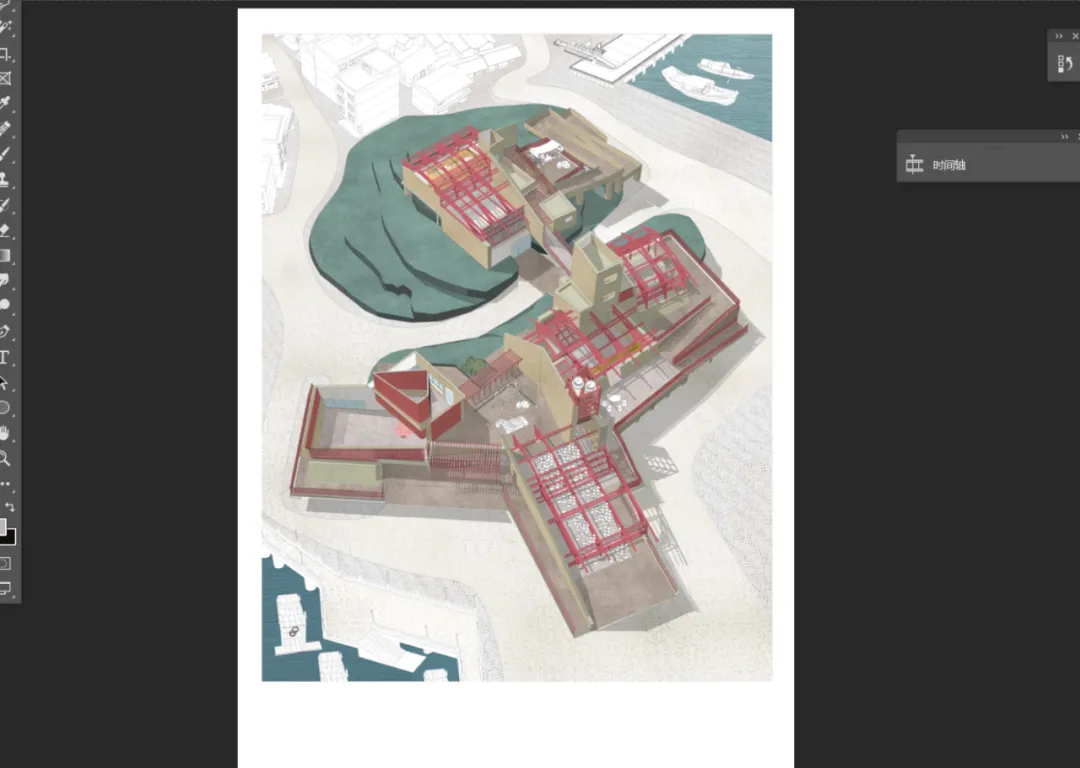

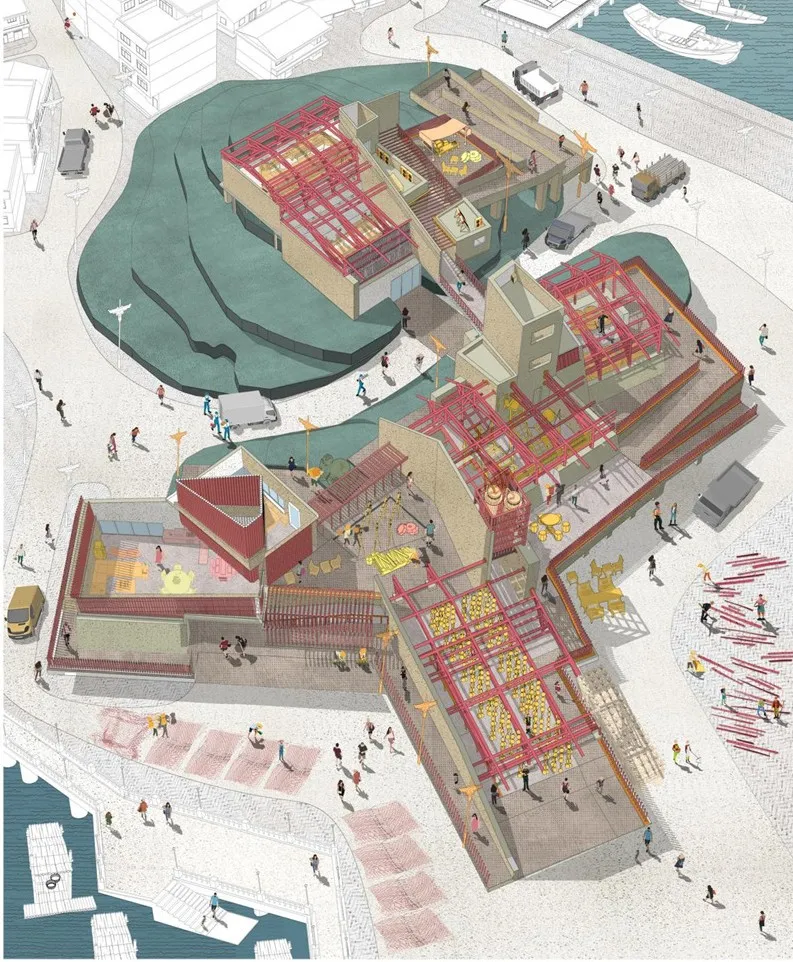

这样我们整张图纸的绘制过程就结束啦。



不需要高超的渲染技巧，也不需要复杂的P图技术，简单快速就能完成的插画风效果图，谁能不喜爱呢~
