叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。


见多了粉嫩系、小清新、线稿风啥的图纸，大家会不会觉得有点腻了呢？今天给大家带来的是一期与众不同大胆用色的暗黑系风格图纸教程，想尝试不同风格的小伙伴看过来哦~


上海作为工业遗产丰富的国际都市，拥有大量需要复兴改造活化的工业工厂园区和建筑。该项目位于上海国际时尚中心，是上海原废弃工厂的改建项目。工厂分为南侧两个坡屋顶大活动展厅，中部通过小体量的穿插组合连通流线，北侧建筑保留原有工业结构。通过轴测鸟瞰可以清晰表达整个园区的流线，表达大，中，小体量的互相组合和绿化，休闲区域，户外区域的设计。

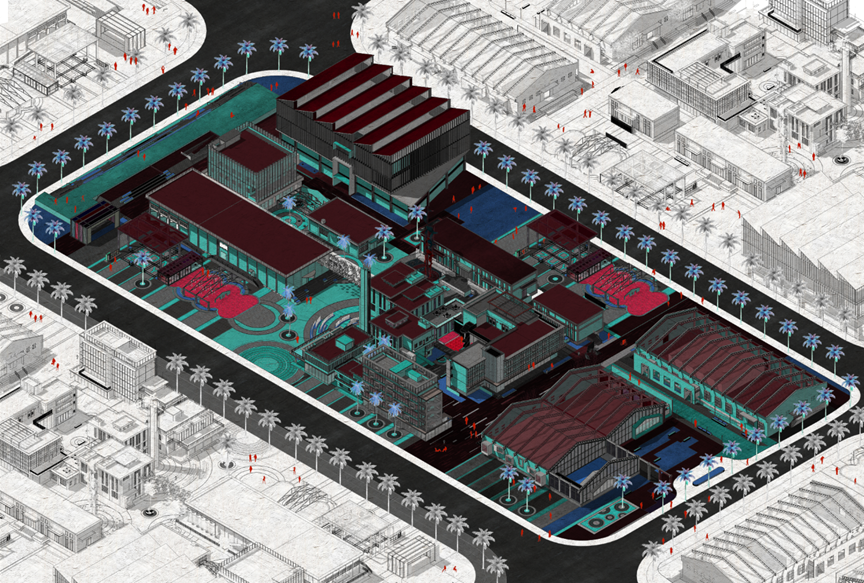

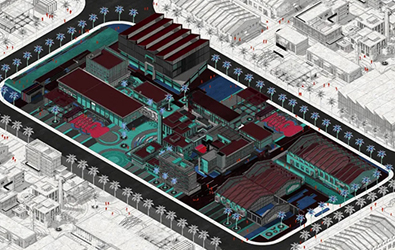

通过这张暗黑风鸟瞰拼贴效果图，用暗黑系表达工业遗产再设计的主题，设计部分用色彩突出，周围环境用线稿点缀。保证整张图的视觉中心和色调协调。






SU导出图纸

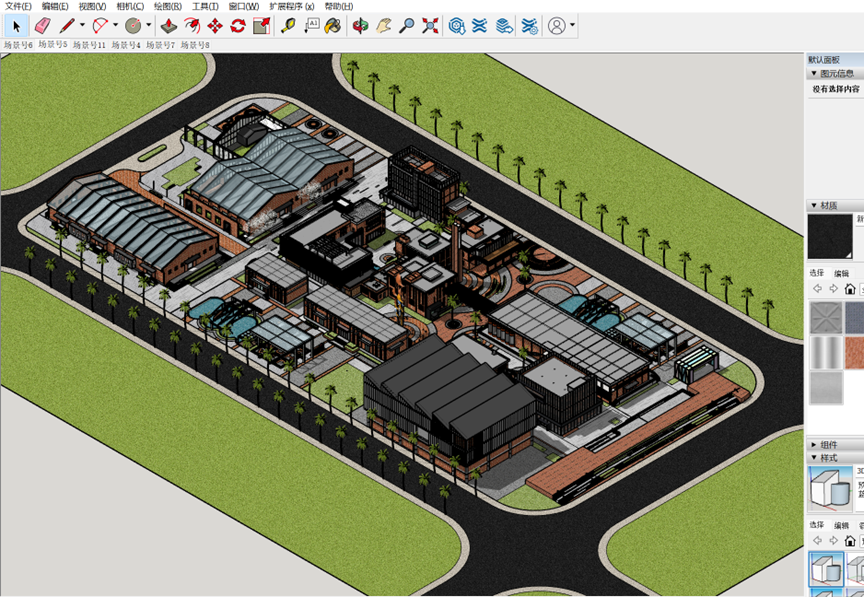

打开模型，思考这张图主要表达什么。为了更加全面地表达建筑体量，我选择用基本的鸟瞰进行表达。

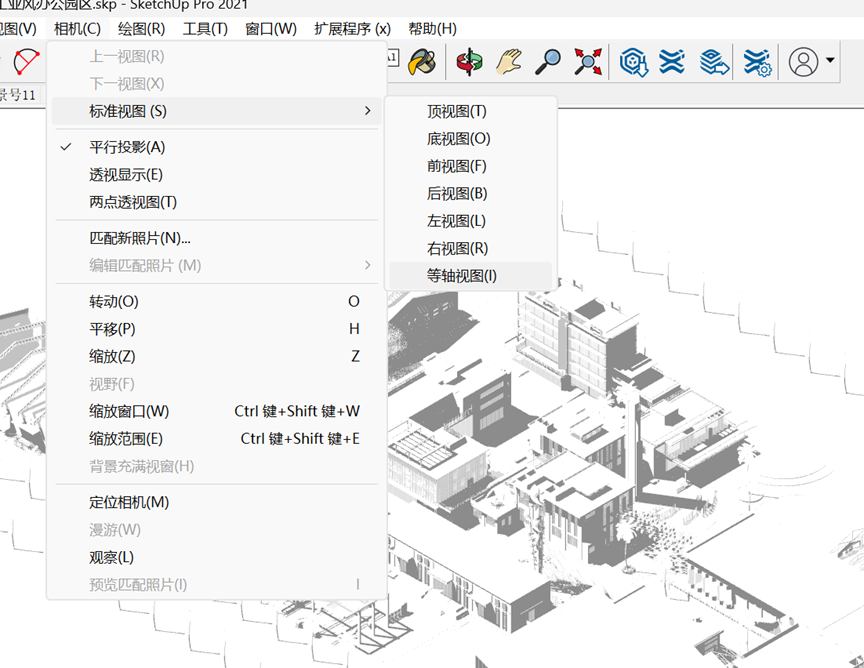

将模型调整角度，选择相机——标准视图——等轴视图。调整为鸟瞰的轴测角度。

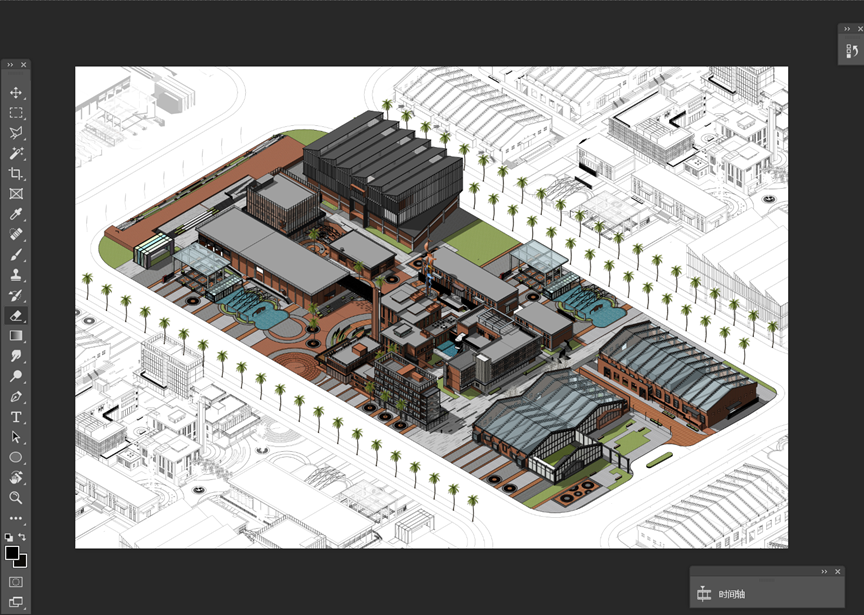

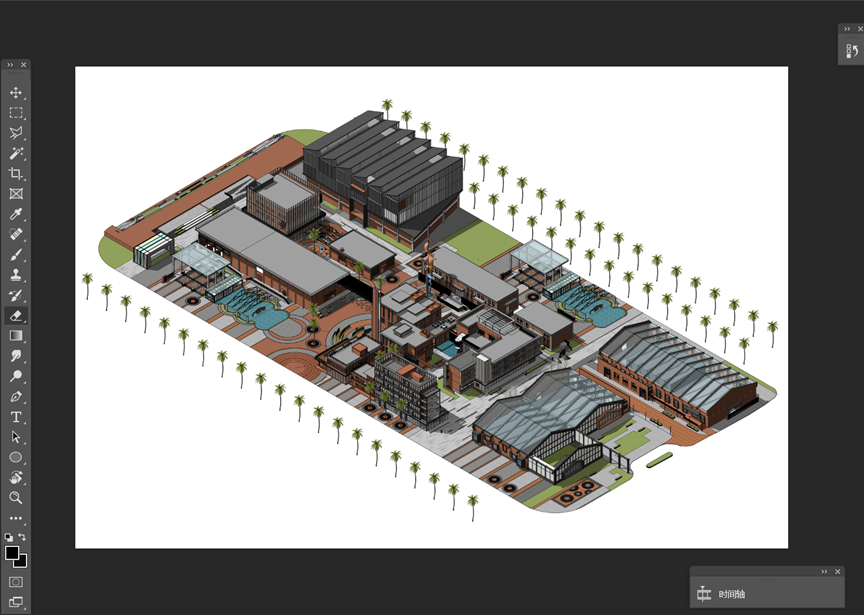

先导出一张普通色彩的场景图，后续可根据这个进行调色。

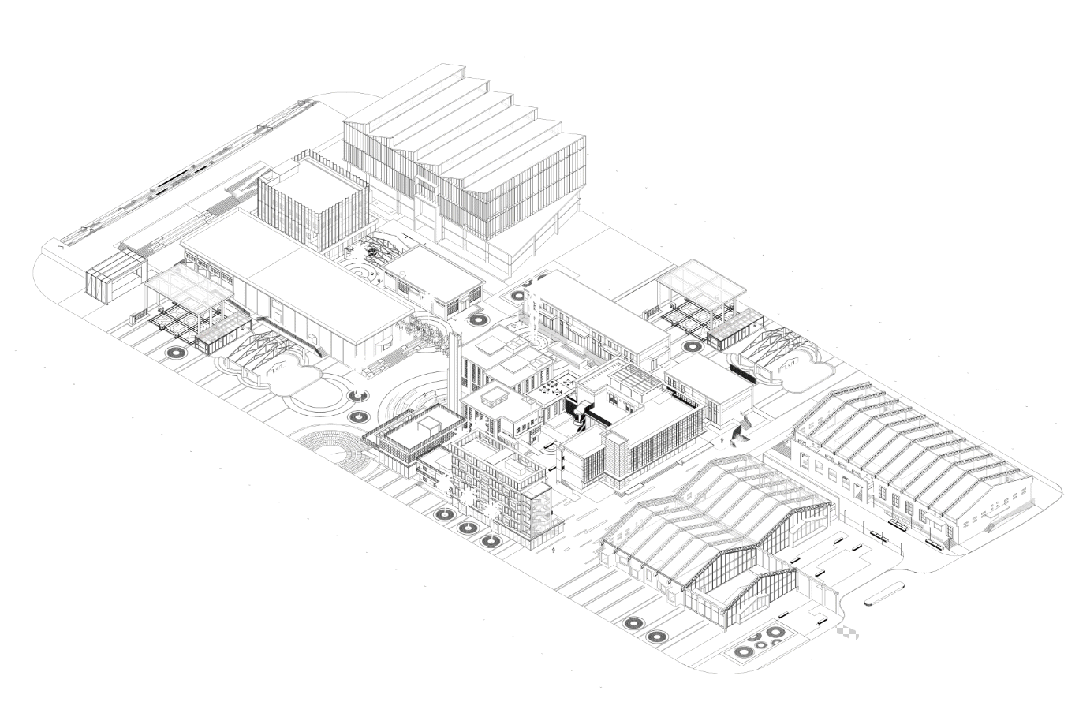

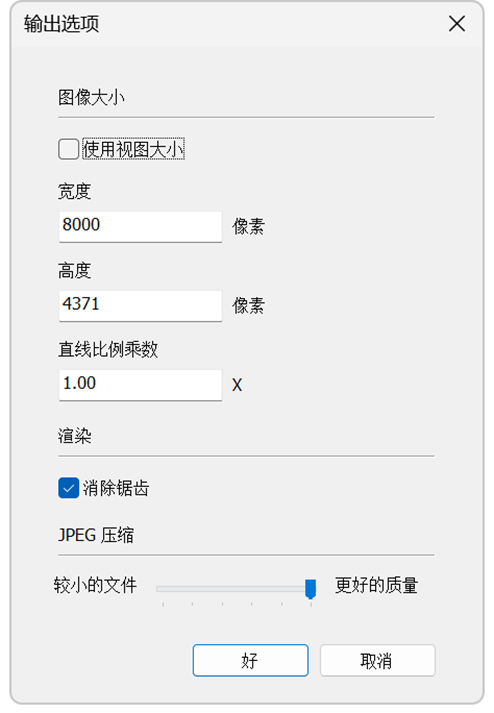

调整为消隐模式导出线稿，由于这张图的细节要求不高，重点在于表达整体的效果，所以没有必要导出特别详细的cad线稿，直接选择打印导出jpg即可。

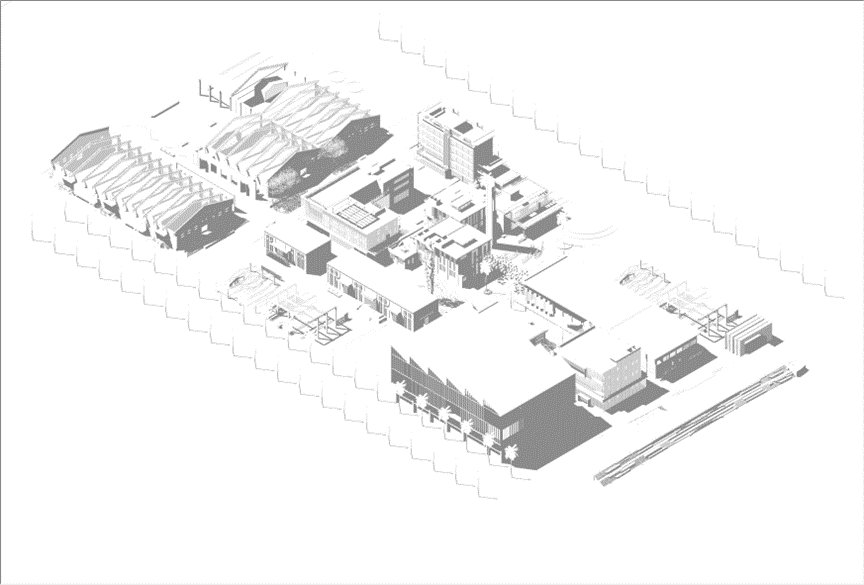

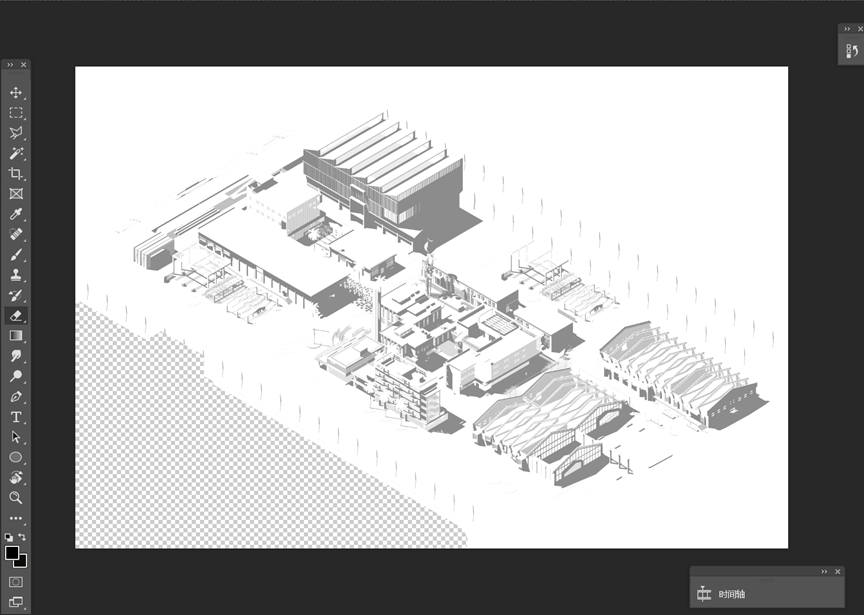

导出阴影图的方式是，视图下取消勾选边线类型中的所有边线，再勾选阴影即可，方便后续放入ps正片叠底。






原点与模型对位

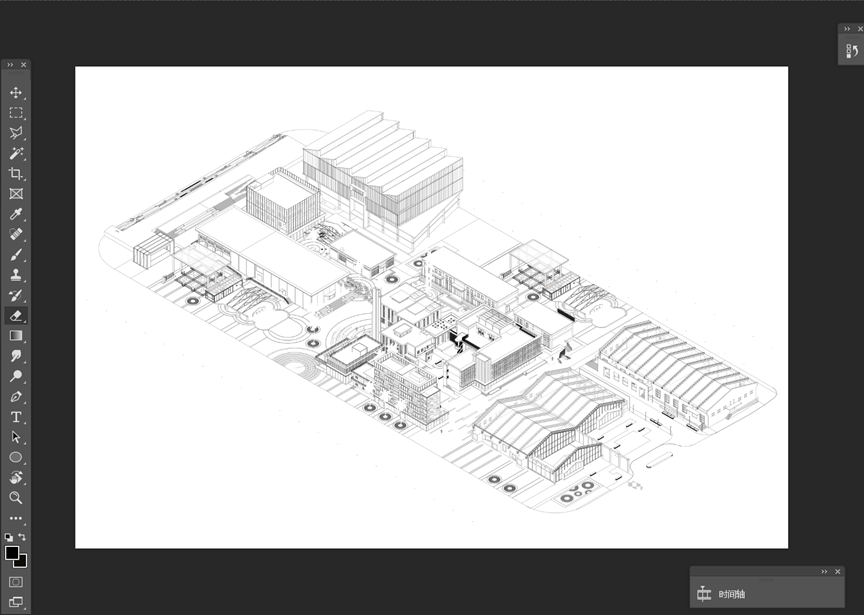

把导出的三张图依次放入ps，注意设置正片叠底的效果。

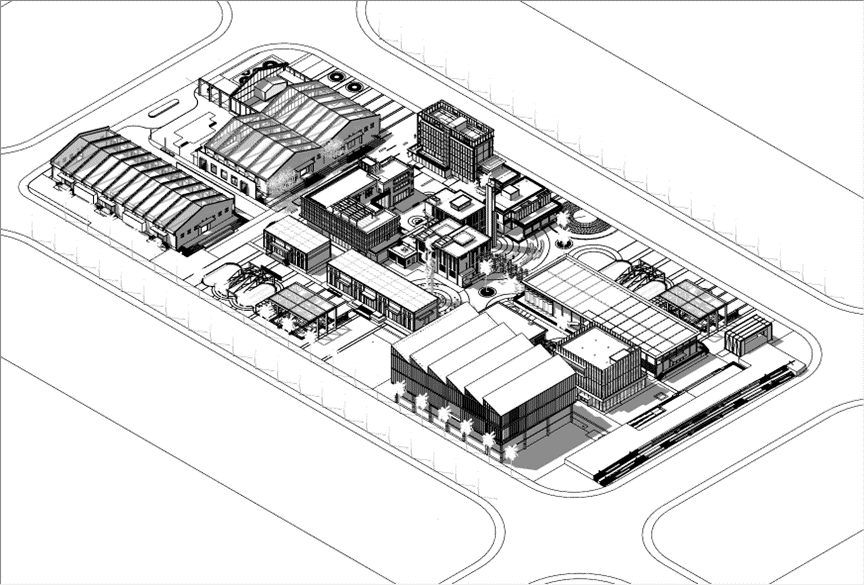

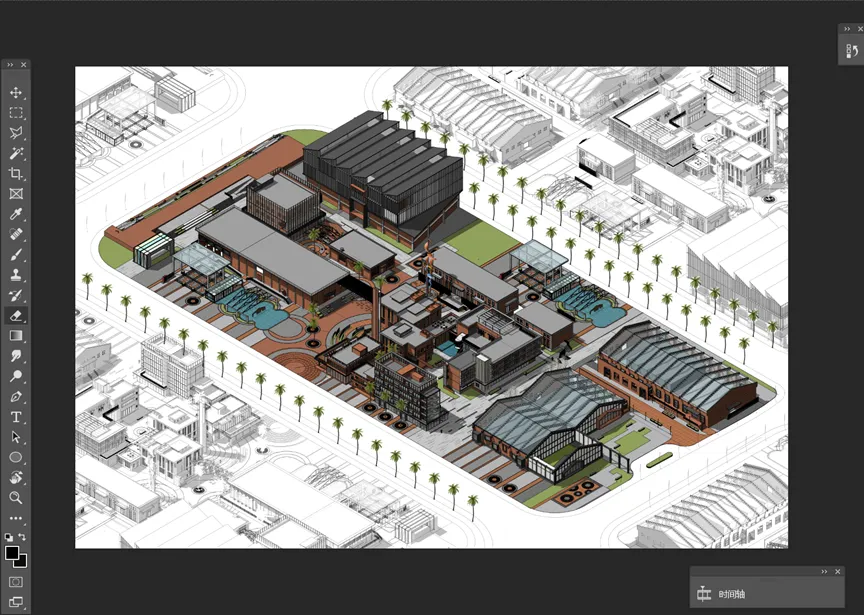

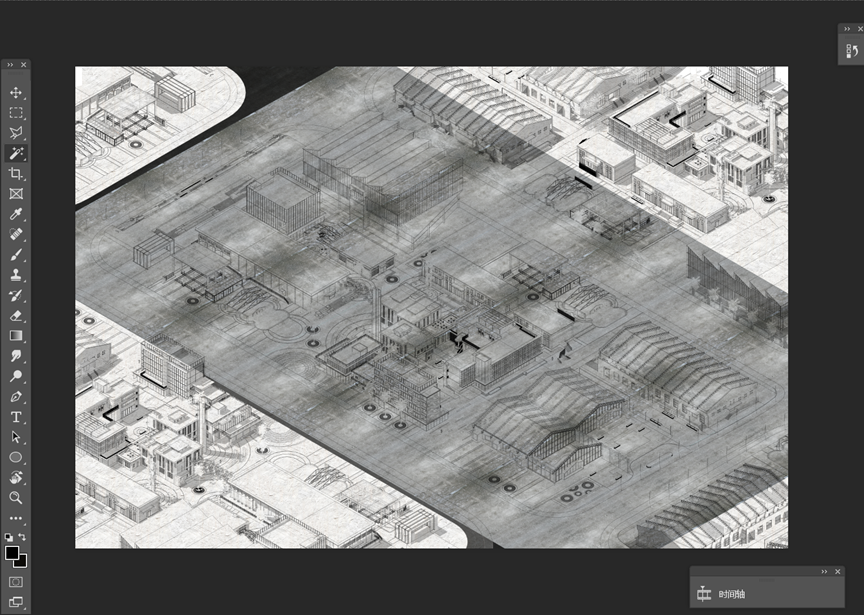

导出一份主要设计部分的效果图后，我又导出了周边环境的线稿，这次只需要线稿和阴影即可。这样，既能丰富画面，又可以让视觉效果集中在中心。

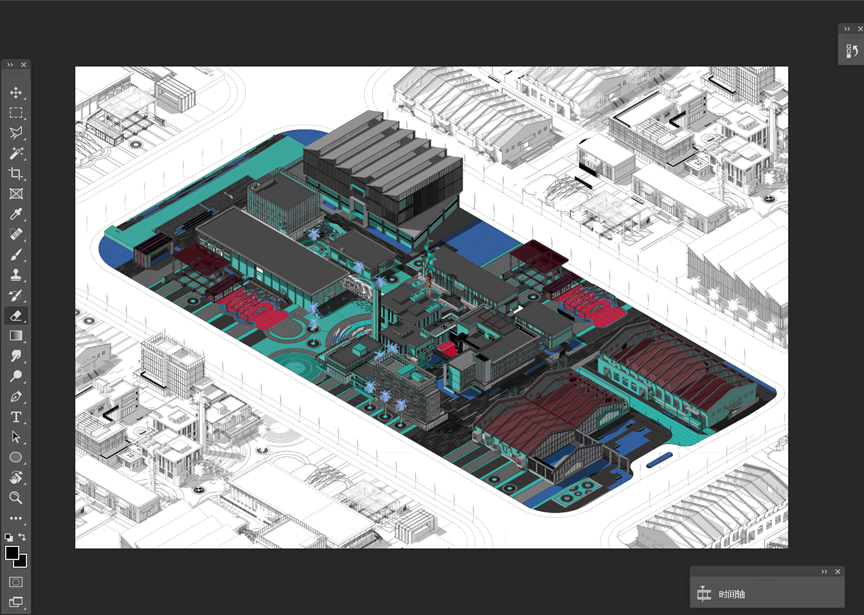

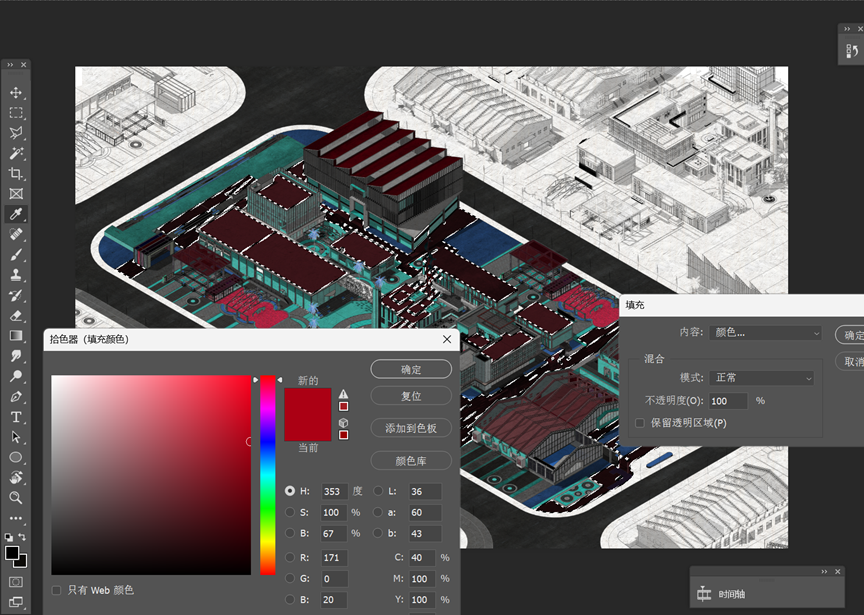

根据导出的第一张图进行调色，可以使用ctrl+u进行调色。也可以选择单独的红色或者黄色进行偏色的设置。我选择以蓝色和紫色相对暗一点但是比较高级的色彩作为主色，体现出工业遗产的主题风格，用暗红色和亮红色进行点缀。

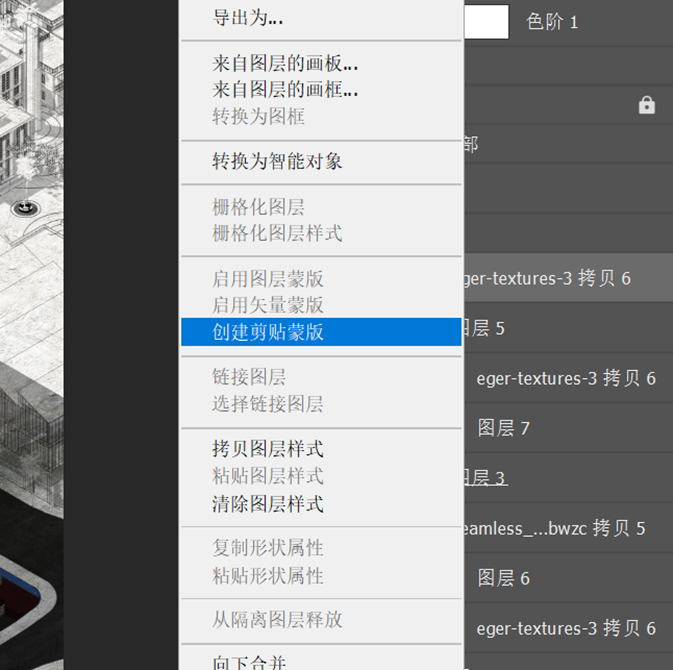

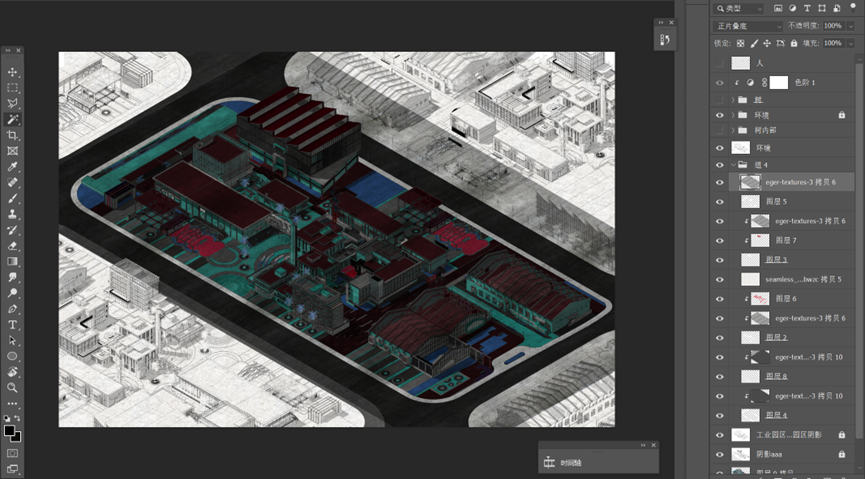

将材质调整为正片叠底的模式，新建一个图层放置在材质图层下面，用魔棒选取出想要填充的地方并填充为白色，依然调整为正片叠底的模式。点击材质图层，右键创建剪贴蒙版。

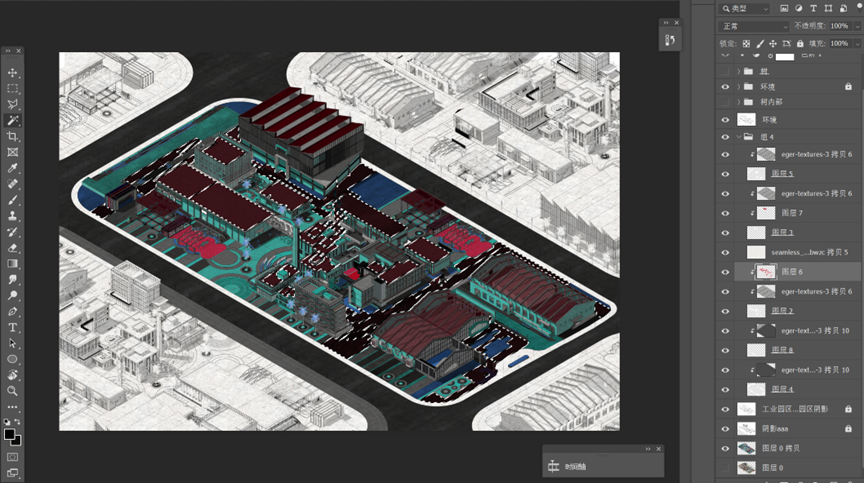

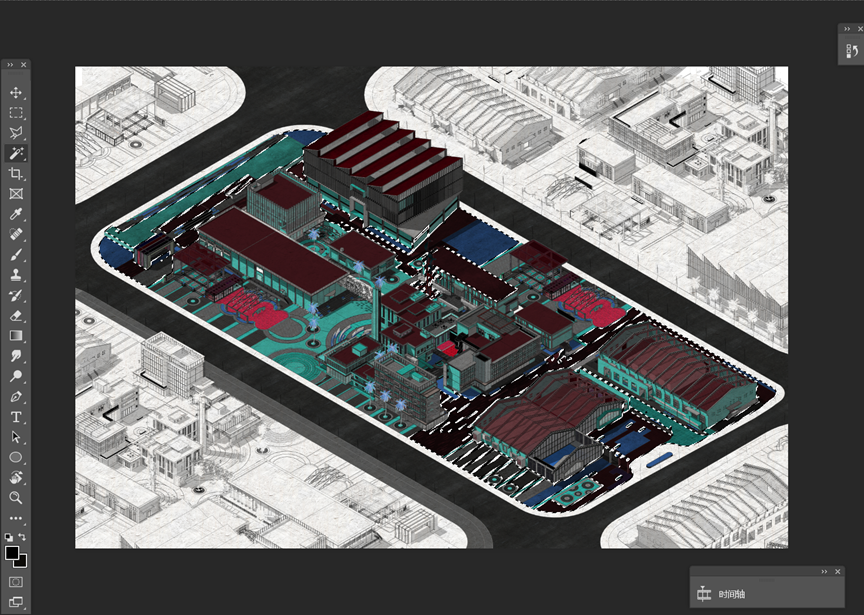

随后，不同的图层和方向都被赋予了不同的材质，整个图面看起来更加真实丰富。也可以选区进行色彩填充。用色阶增加对比度和鲜亮度，可以根据自己的喜好进行调整。



丰富细节

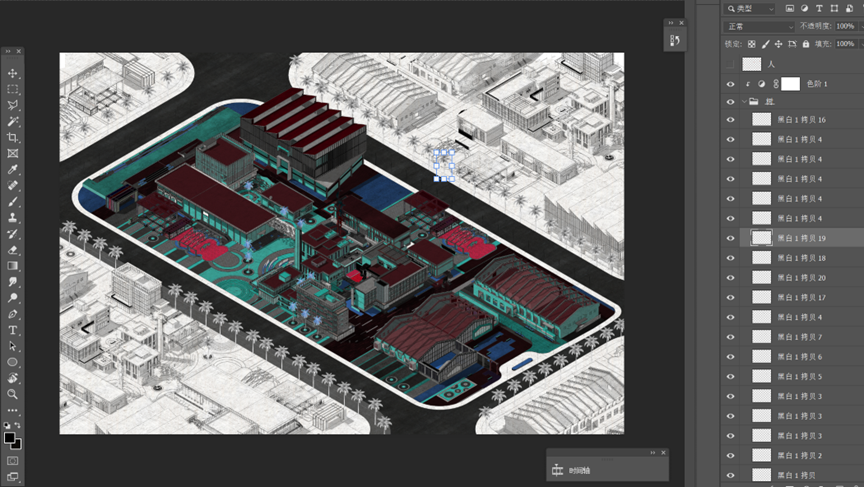

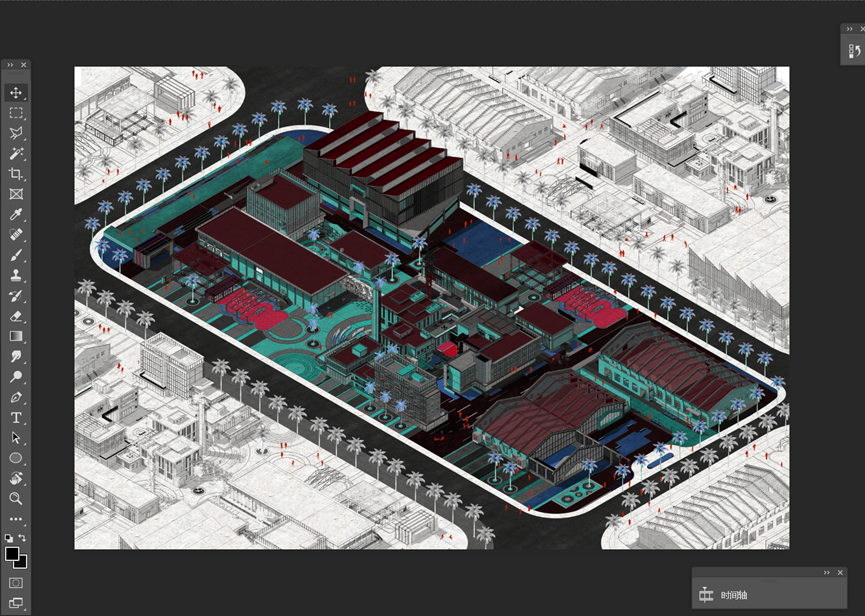

在完成主体后我们需要考虑细节的丰富，由于建模阶段我已经放置大部分细节的小模型和配景，这里我主要增加人物素材和树的素材。树的放置我考虑在亮色区域放置蓝色的树，线稿区域依然作为黑白树。






人物我选择用红色剪影小人作为点缀。




这样，一张暗黑系拼贴风鸟瞰就制作好啦！




♥ 福利时间 ♥


转发本文至朋友圈集赞3个
后台回复【第113期】

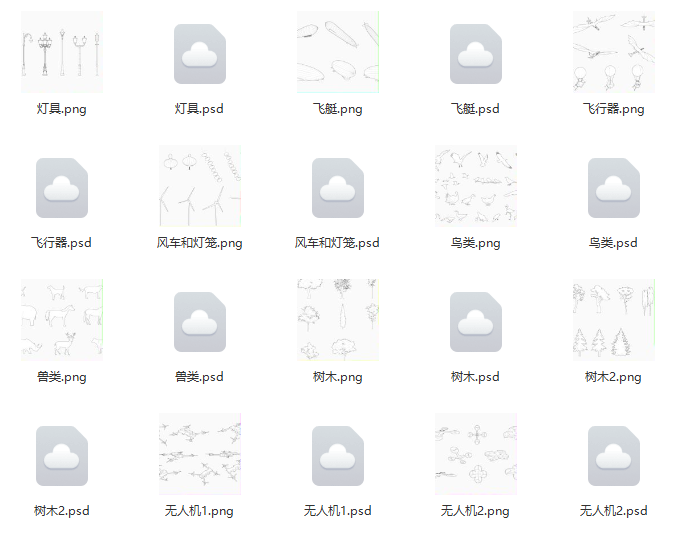

即可获得相关素材
