叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

本期制图教室为大家带来的是一张游戏风图纸。玩游戏的人很多，然而，从游戏中提炼出作图风格的人却寥寥无几。别再傻傻地只知道游戏娱乐了，跟我们一起来，学习玩耍两不误吧~

作图思考

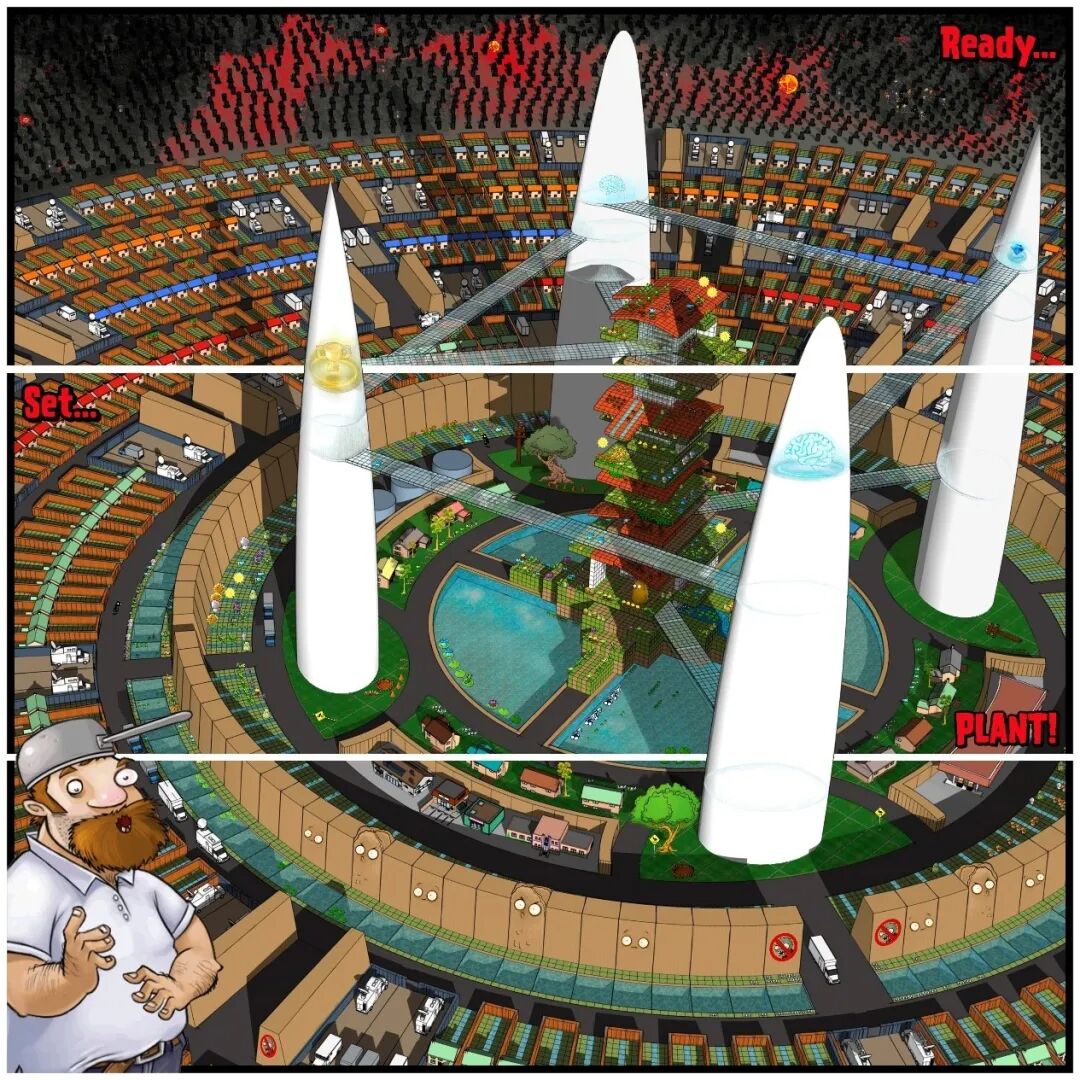

这张图纸是我为Videogame Architecture设计竞赛所作的效果表现图，主要运用的工具依次有SketchUp、Procreate和Photoshop。制图步骤依次是SU建模、导图、手绘和PS结合，其中手绘和PS结合这一部分是最为重要，并且决定图纸风格化的一个步骤。

图纸的作图思路是由设计内容所决定的。我在进行游戏建筑设计时是以《植物大战僵尸》（2009版）为背景的，因此这张图纸的上色风格源自于这款游戏本身的色彩搭配，使之与设计中阳光朋克的末世围城场景适配。此外，全部图纸的表达，即设计理念图与效果表现图，应具有一致性。本次制图过程中，运用类似漫画语言的画面分割，统一不同内容图纸的排版。

底图导出

本项目的设计建模是较为精细的。在建模时，一些颜色和材质已按游戏设定填在相应体块上了，这使得导图这一步骤变得简单，两张底图足矣。

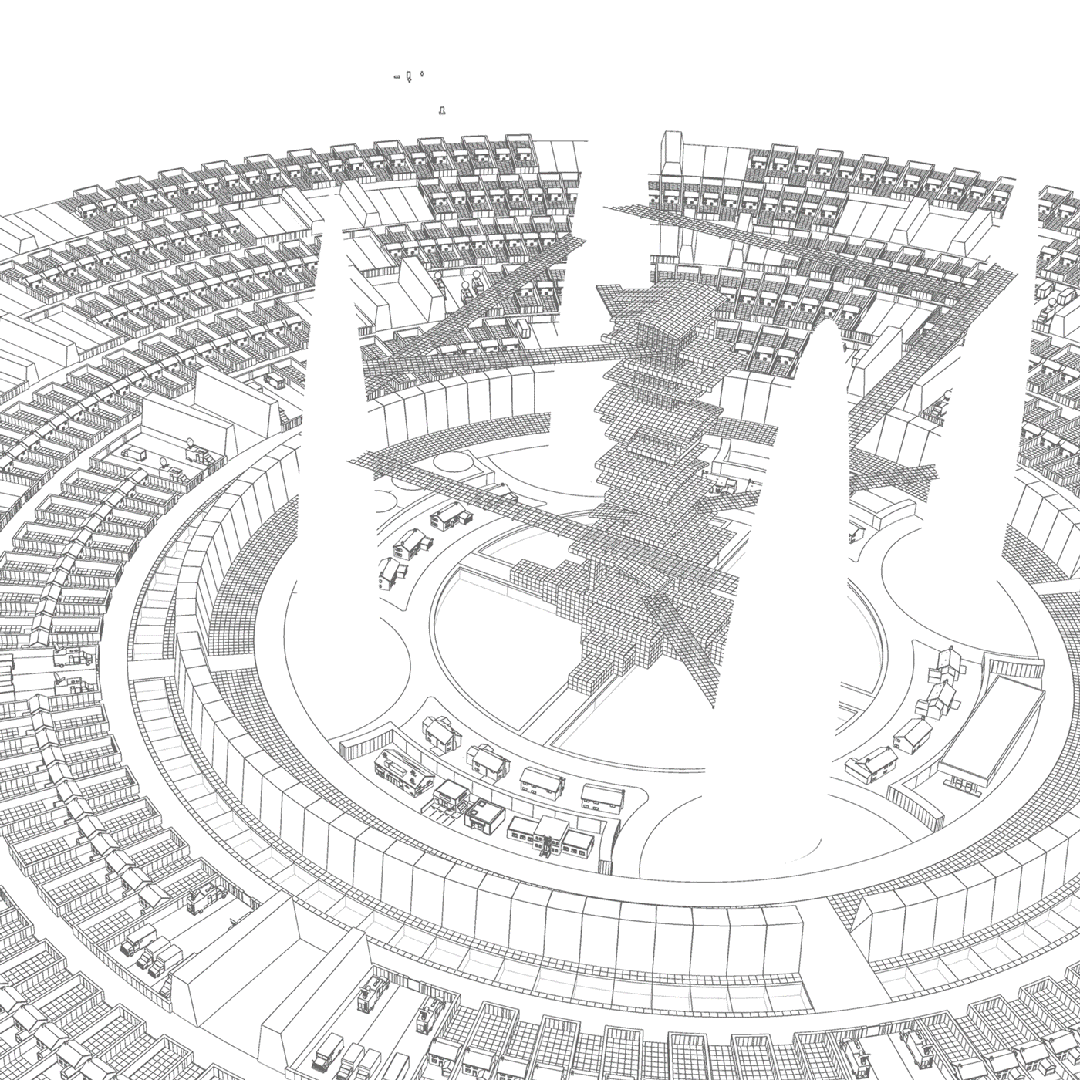

▲Crazy Dave’s stronghold – 导图步骤

导出P1：

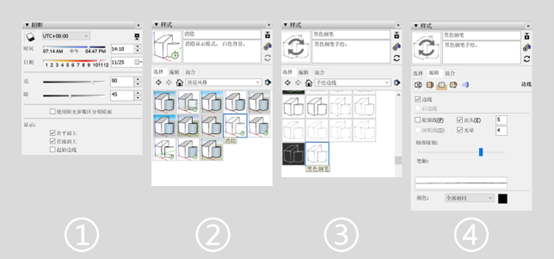

在SU默认面板中操作，打开“阴影”→ 调整阴影至适当位置和强度 → 打开“样式”→ 选择“预设风格” →“消隐”模式 → 选择“手绘边线”→ 选择“黑色钢笔”→ 选择“编辑”→ 打开“边线”、关闭“轮廓线”、调整“出头”、调整“光晕”、调整“细部级别”→ 导出JPG图片，一张带有黑白灰光影关系并复合手绘感线条的底图就导出完成了，以下调整参数及对应效果可供参考。

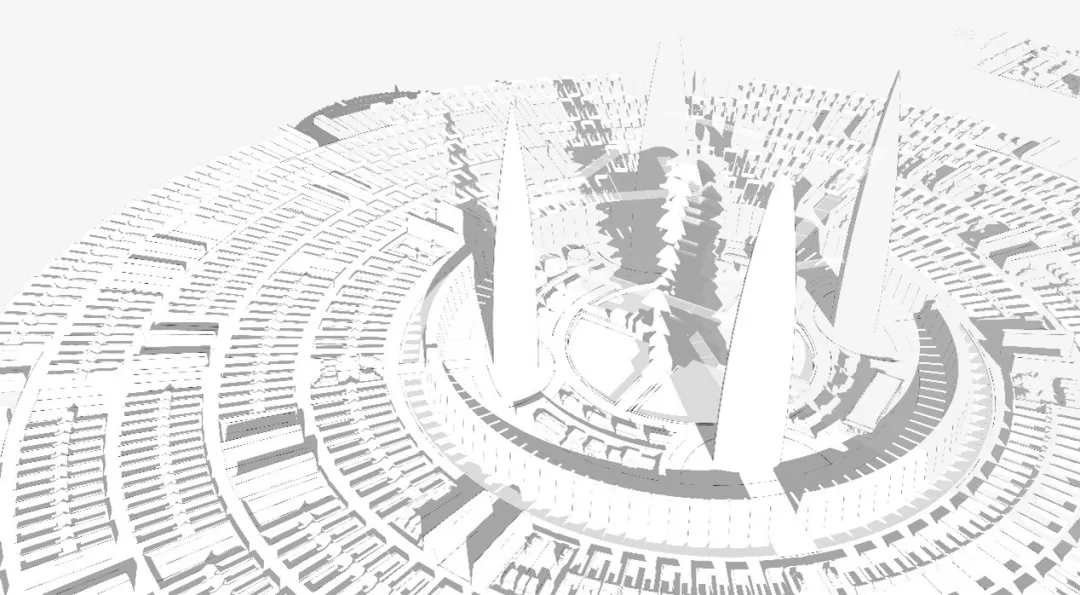

▲Crazy Dave’s stronghold – 底图导出P1

导出P2：

在SU默认面板中操作，打开“样式”→ 选择“预设风格” → 选择“景观建筑样式”→ 选择“编辑”→ 打开“边线”、“轮廓线”、“短横”→ 导出JPG图片，P1、P2尺寸一致。

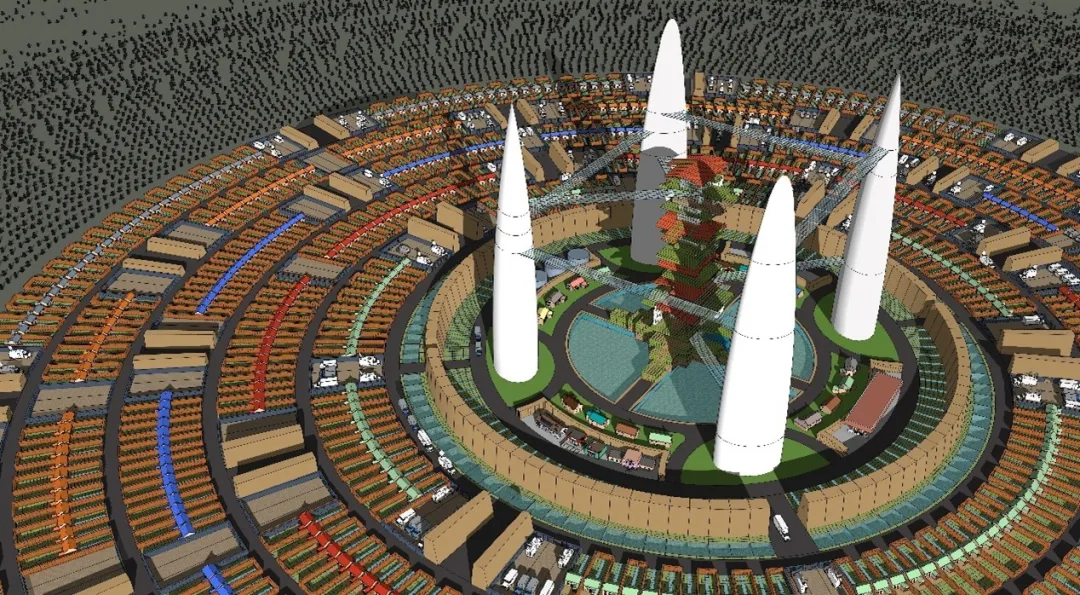

▲Crazy Dave’s stronghold – 底图导出P2

Procreate手绘

这部分手绘工作按照我的个人习惯，主要在iPad上完成，Procreate和Photoshop的功能有部分重合，并且都能导出可编辑的PSD格式，因此工作流程的衔接不算麻烦。当然，大家也可以用数位板直接在Photoshop中手绘。

下面我用本项目图纸的部分手绘过程来举例子。

Crazy Dave’s stronghold – Wallnuts手绘细化流程：

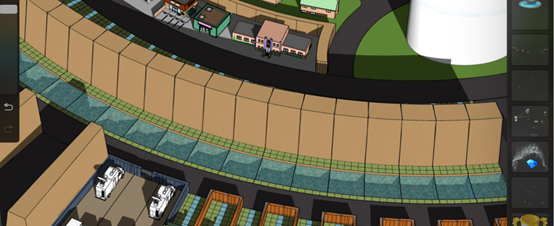

▲Crazy Dave’s stronghold – Wallnuts手绘细化前

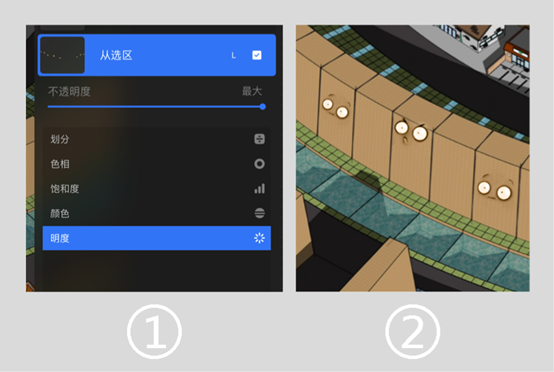

先将游戏中的素材移动到合适位置，擦去多余部分，点击图层右侧“N”，将图层混合模式调为“L”，即明度。

▲Crazy Dave’s stronghold – Wallnuts细化步骤一

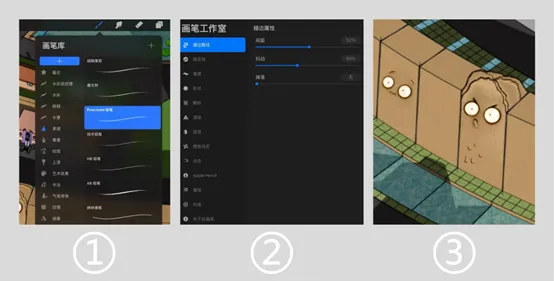

这一步需调整笔刷参数，为使后期手绘线条风格与前期导图设置的边线风格一致，此处选用Procreate自带的铅笔笔刷，打开“画笔工作室”，在“描边路径”中设置笔刷的“间距”和“抖动”，达到如图所示的手绘效果。

▲Crazy Dave’s stronghold – Wallnuts细化步骤二

手绘作图的小技巧有很多，这里以此图的技术操作为主不加赘述了，同学们可以自行搜索各种攻略，也欢迎在作者主页提问：

https://www.xiaohongshu.com/user/profile/5afad58c6b58b71df20d79d7?xhsshare=CopyLink&appuid=5afad58c6b58b71df20d79d7&apptime=1704273428

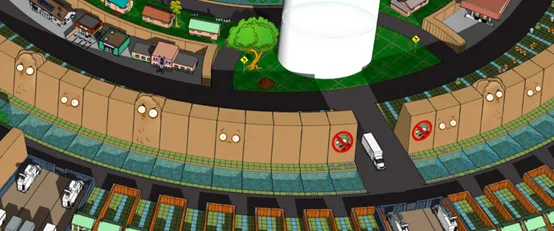

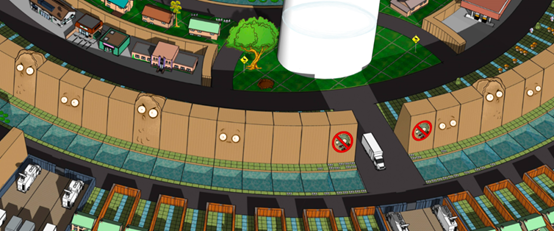

▲Crazy Dave’s stronghold – Wallnuts手绘细化后

Crazy Dave’s stronghold – Outside the stronghold手绘细化流程：

▲Crazy Dave’s stronghold – Outside the stronghold细化步骤

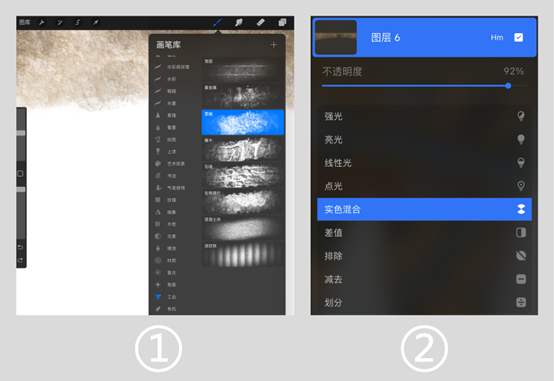

这一步骤的主要作用是烘托氛围，我们可以用大一点的笔刷去铺色。这里图纸设计需呈现末日效果，选用了Procreate自带的“荒地”笔刷，大胆涂抹几笔表现明暗和肌理。然后，调整图层混合模式为“Hm”,即实色混合，叠在灰调底图上，适当微调“不透明度”后，继续添加素材，完成效果如下。

▲Crazy Dave’s stronghold – Outside the stronghold手绘细化后

Crazy Dave’s stronghold – Tower手绘细化流程：

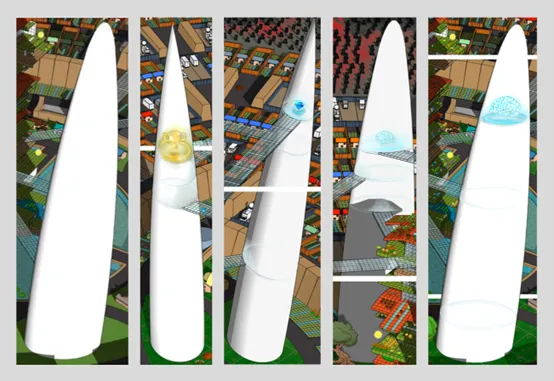

▲Crazy Dave’s stronghold – Tower手绘细化前后对比（后四张为细化效果）

实验塔的细化是依据其不同功能设计的。这部分底色本身是白色的，在画面中占据醒目的位置，有着扩张的视觉效果。如果在白底中增添暗部，适当提升素材的明度，手绘若干明暗对比强烈的线条，就会产生一种发光的感受，各图层调整设置参考如下。

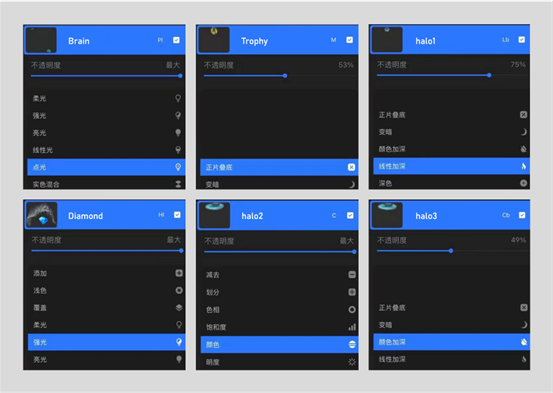

▲Crazy Dave’s stronghold – Tower手绘图层设置参考

Photoshop润色

▲Crazy Dave’s stronghold – PS素材添加前后对比

有些素材不需太多后期加工，直接按构思的位置摆放在图面上，稍作处理即可。上图我把大致阴影和水面反射做完后，图面已经显得很满了。

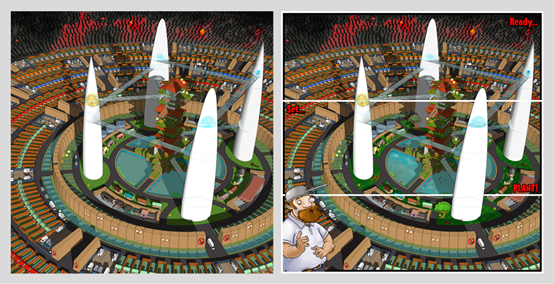

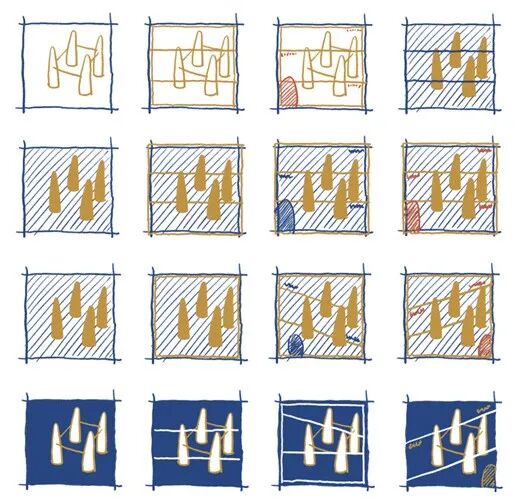

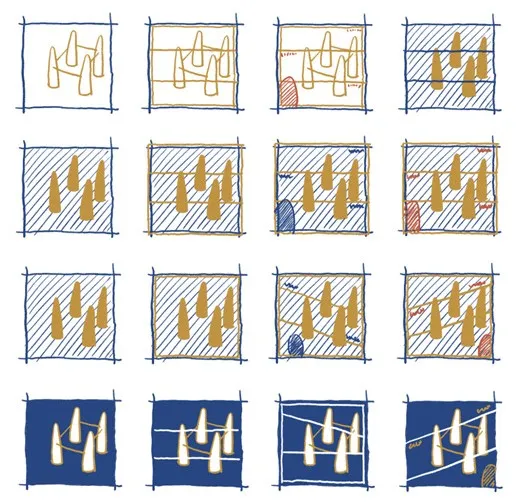

▲Crazy Dave’s stronghold – 画面分割及图纸风格化试验草图

有时候，由于画面过于充实，会让观看者的眼睛找不到重点，我们需要刻意去引导一个观看顺序。这里我尝试添加一些线框去分割画面，把近景、中景、远景做了分割，并添加前景人物和文字，以接近游戏界面或动漫海报的风格。最终，通过试验草图，得出了与画面内容匹配的线框颜色、粗细和占据画面的比例，确定了效果图的分割方式和概念设计图的排版。
