叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。


分析图是每一个作品必不可少的一个部分，很多同学都觉得分析图制作很难，其实不然。只要你明确了自己想要表达的内容，掌握了制作分析图的窍门，一切都变得轻而易举！


今天就为大家带来一期新手小白也能完美胜任的分析图教程，一起来学习学习吧~








准备模型线稿图

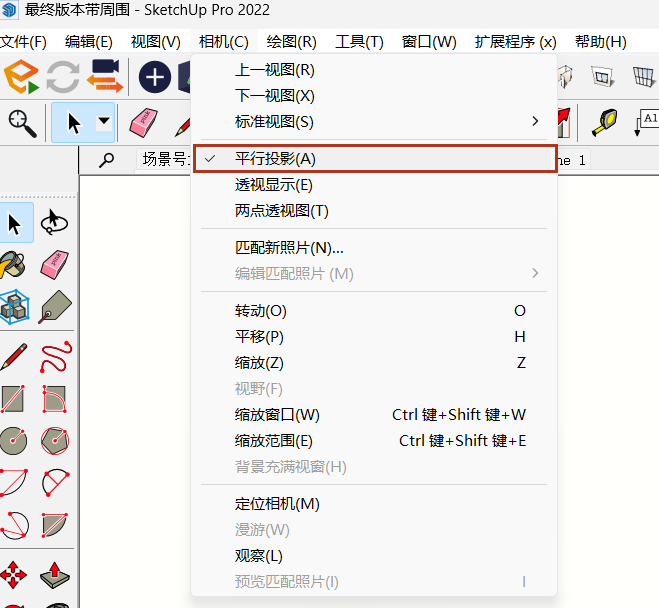

首先要确定视图，一般情况下，鸟瞰的分析图我们更倾向于使用平行投影，看起来画面会更加平衡，也更方便做后期标注。

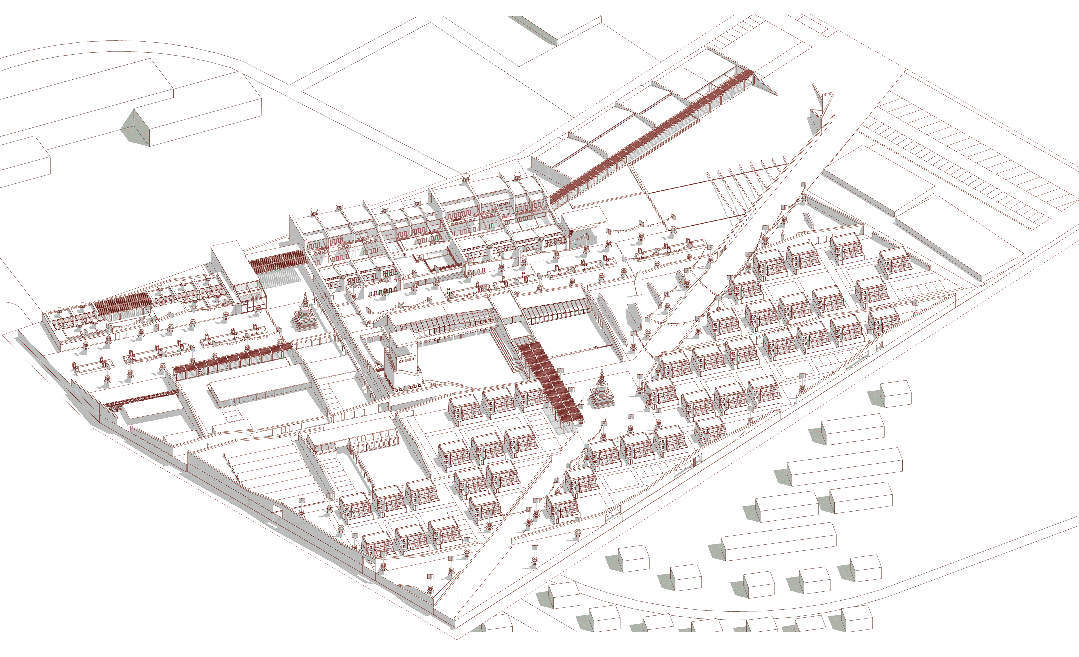

视图的确定主要是以分析的内容尽量不遮挡为目标，这里拿三个视角做个对比说明，可以看出过低或过高的视角都会让模型的细节更多的被遮挡，取中是较为合适的。当然还要看整体图纸的排版，根据需求做细微的调整。

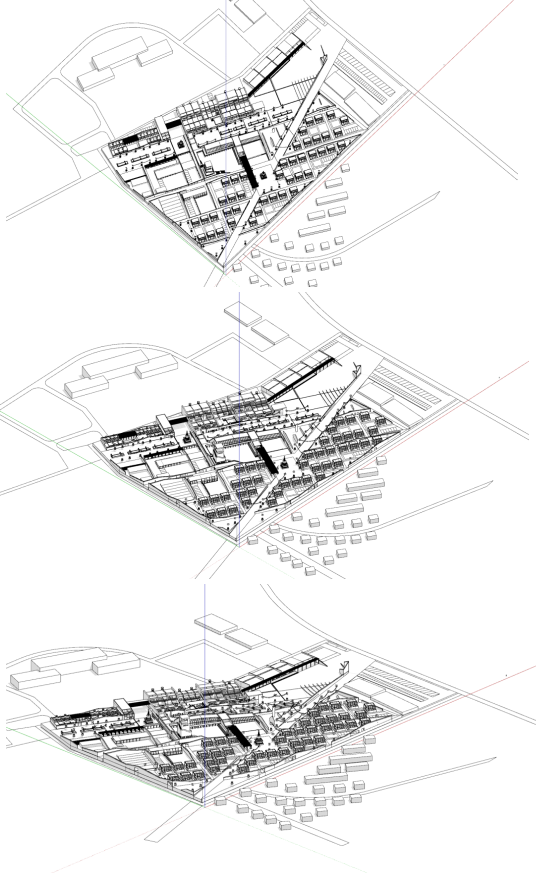

▲ 三个视角的对比图

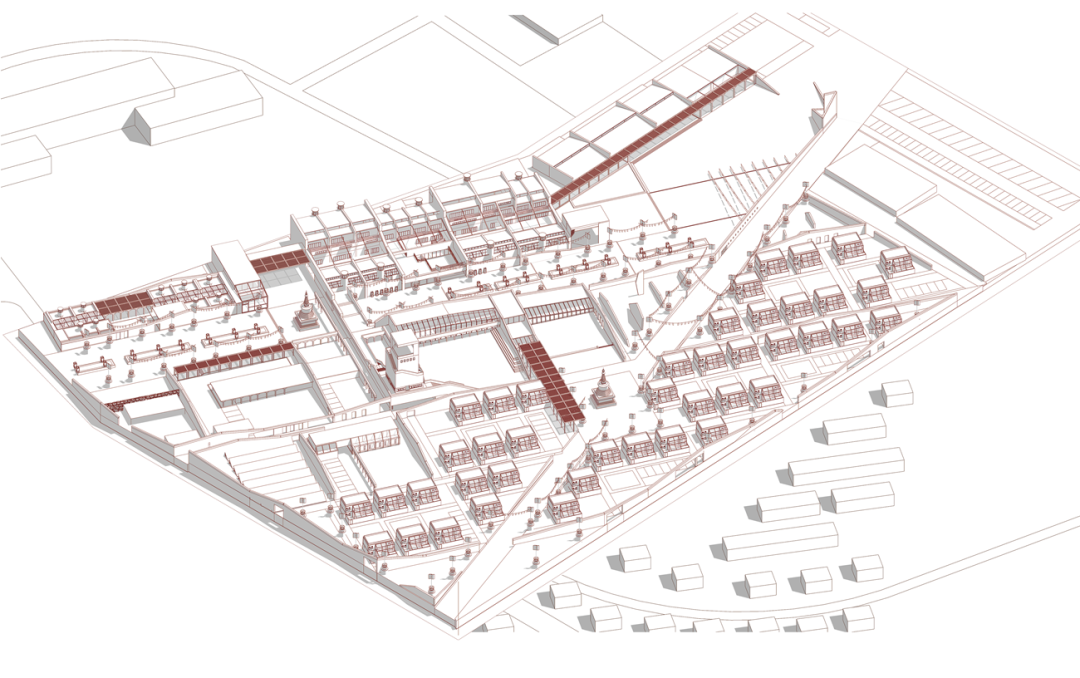

确定视图后我们就可以开始导出线稿图了，那么如何快速导出一张线稿图呢？

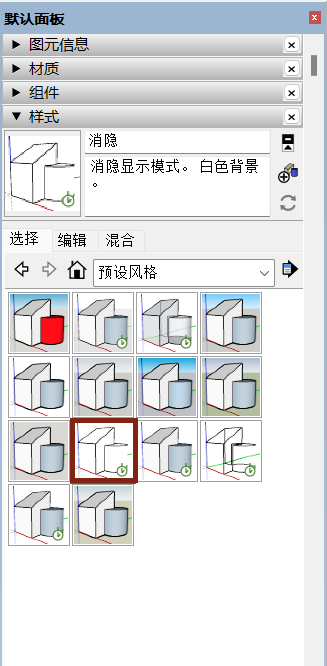

1.在默认面板的预设风格里选择消隐模式

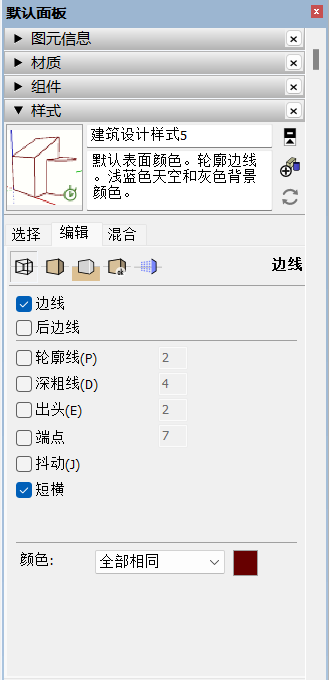

2.在样式编辑的边线设置里勾选边线，不勾选轮廓线，并根据需求替换颜色

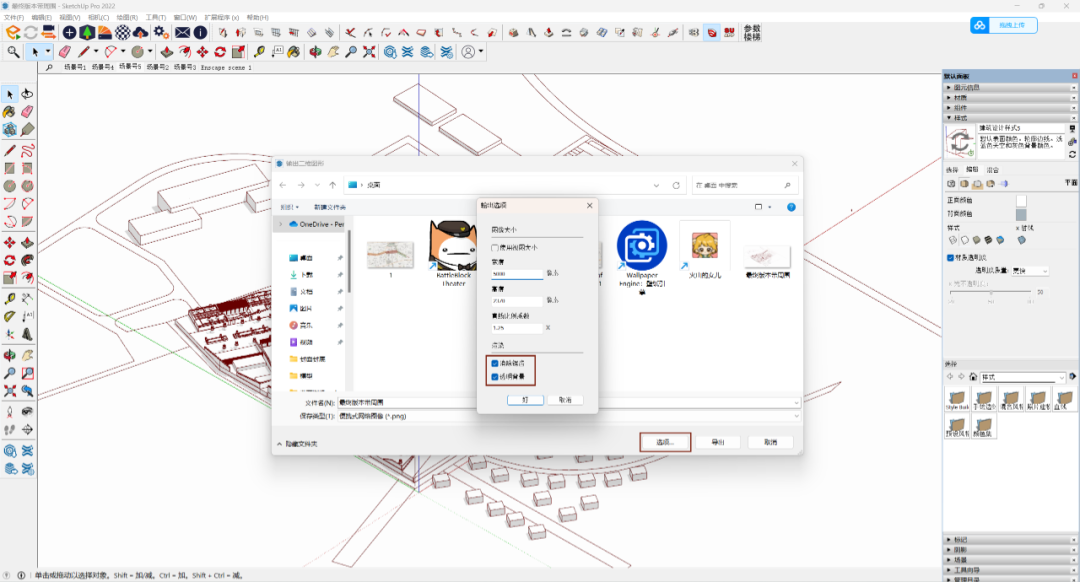

3. 导出png，在导出窗口的选项里勾选消除锯齿和透明背景，如果模型细节较多建议把导出的像素调大一下（5000-8000），以保证得到更清晰的线稿图。













后期分析

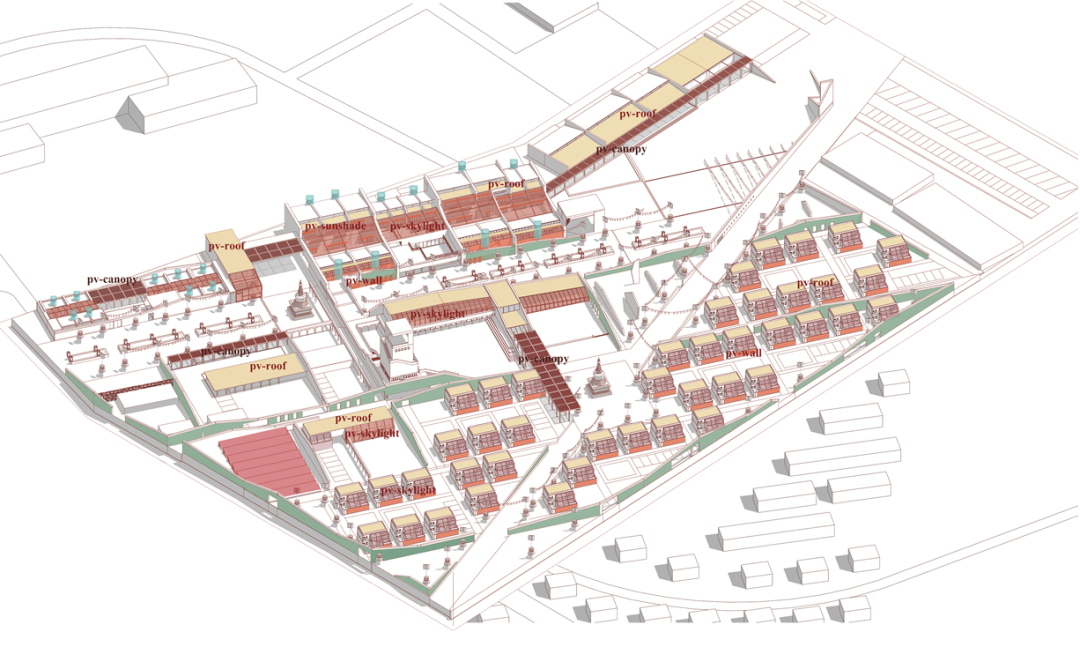

线稿图准备好了就可以进入ps进行分析啦，当然我们所看见的分析图种类有很多，不同的分析图所表达的内容不同，所做的操作也会有所不同。在这里演示的这张分析图主要侧重于标注（空间功能，绿色技术），那么一起看看应该如何操作吧！

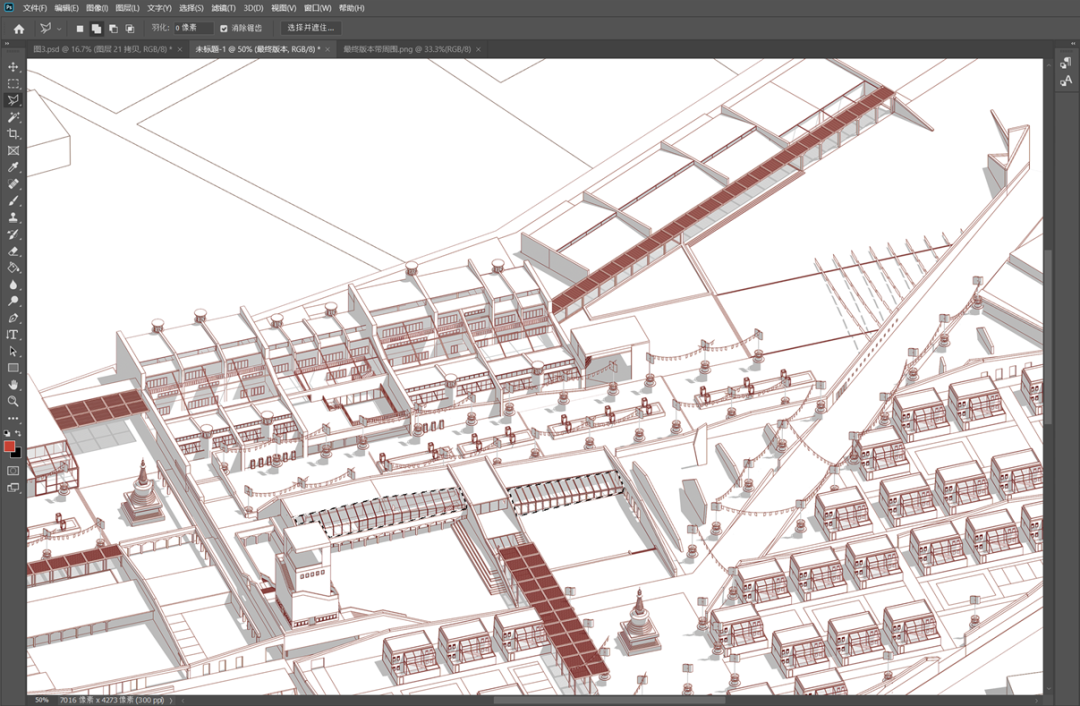

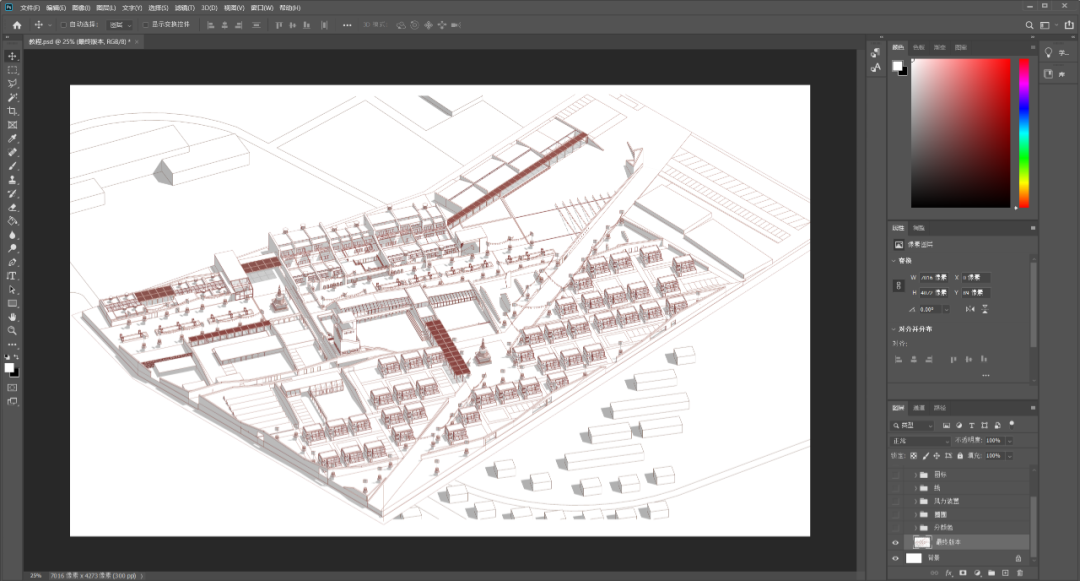

首先根据你的整体图纸的排版确定这张分析图的位置与大小（这里不建议大家直接打开图片做，因为这样你很难确定标注所能放的位置，如果标注的东西很多，后期再修改位置是非常麻烦的）

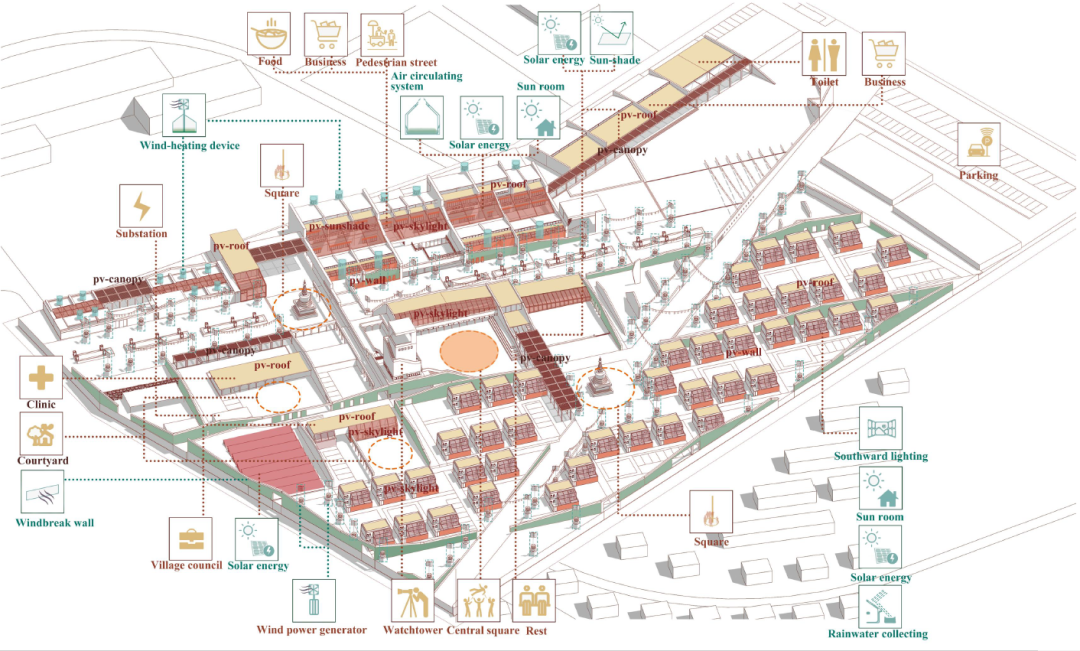

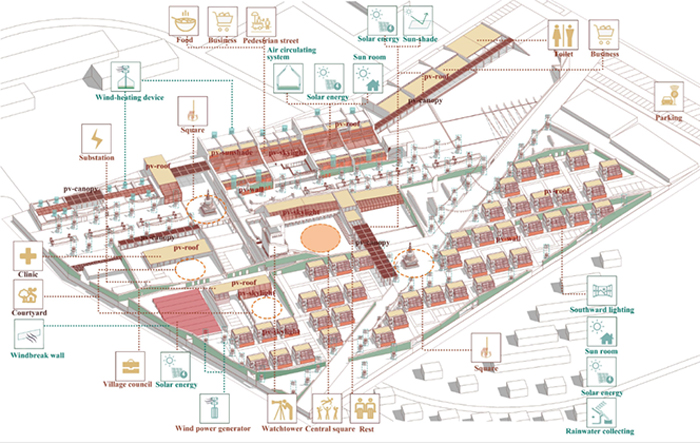

接下来就到了标注的环节了，这张分析图使用到了三种标注的方式，分别是分色块标注，图形标注以及引用图标标注，当然这些标注方式是可以随意混合使用的，取决于你想获得的效果。

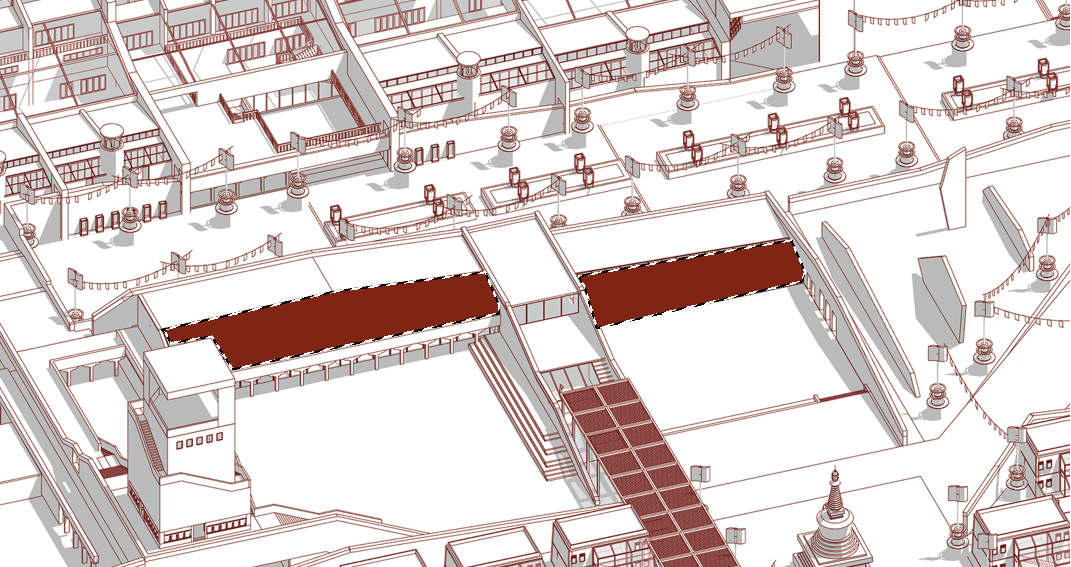

1.分色块标注

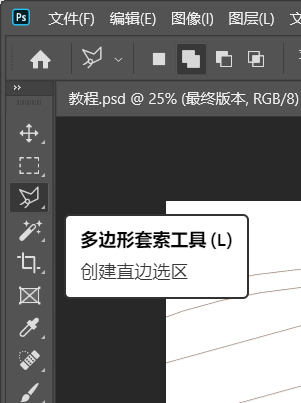

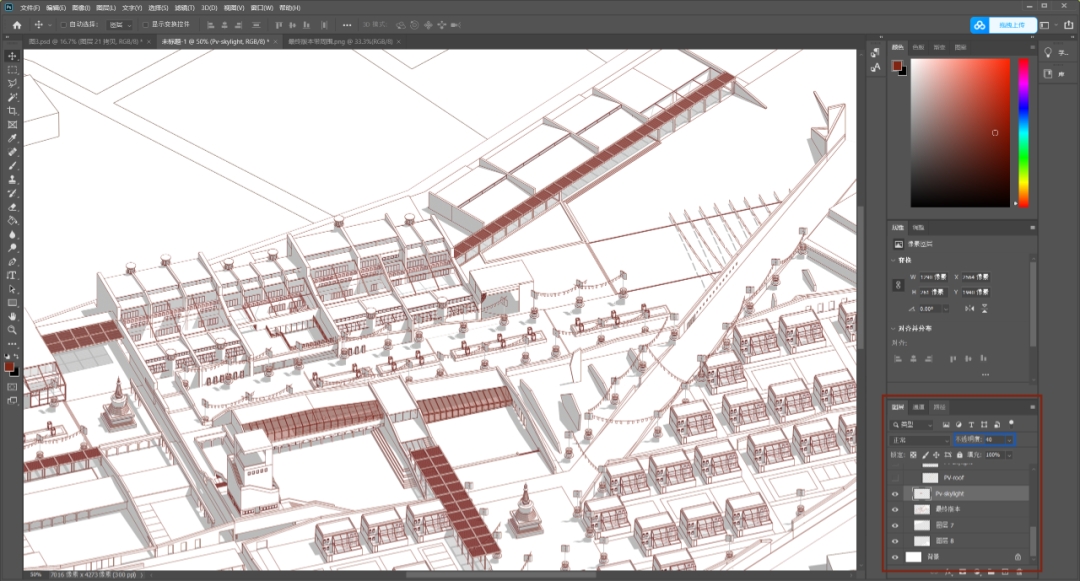

选取工具常用的是魔棒工具和多边形套索工具，魔棒工具一般用于选取中间没有其他分割线的选区，多边形套索工具则可以自由画选区形状，可见此次演示的分析图用多边形套索工具较为合适。

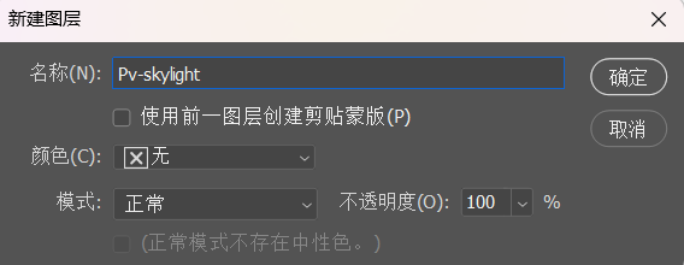

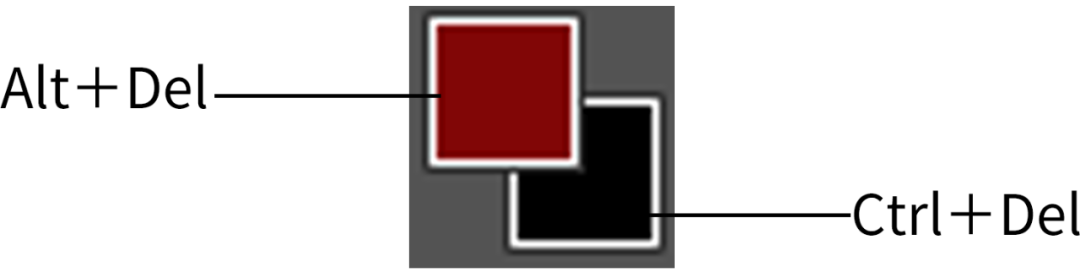

选中选区后Ctrl＋Shift＋N新建图层，注意一定要按内容命名，以防后续图层太多分不清楚。选中新图层后就可以填充颜色啦，Alt＋Del是填充前景色，Ctrl＋Del是填充背景色。填充好颜色后可以在图层窗口里可以设置透明度到自己想要的效果。






按照以上方式，根据分析内容不同填充不同颜色，这里主要是根据不同的绿色技术区分颜色的，最后再配上文字就可以啦！

2.图形标注

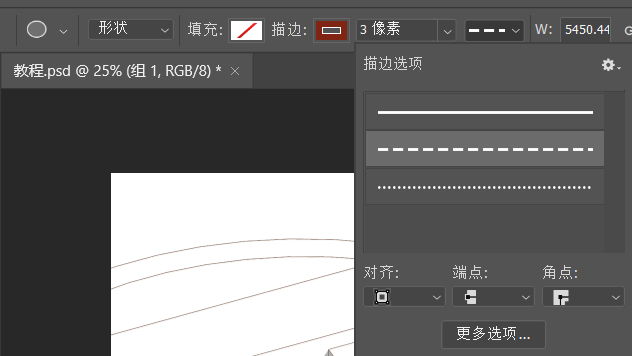

图形标注较为简单，常用图形工具。这里使用到了矩形和椭圆形。可以在编辑界面设计描边的颜色与形状以及填充的颜色。
这种标注方式与分色块标注方式不同的点在于，它更适用于没有明确边界线或者轮廓太过复杂的的分析内容，比如这张分析图用图形标注的就是广场以及风力发电装置。



 3. 引用图标标注
这也是大家比较常见的标注方法了，选取合适的图标再用钢笔工具引注即可，同样也可以设计描边的颜色以及形状。可能对于大家来说较为困难的是获取合适的图标，这里给大家推荐一个图标网站https://www.iconfont.cn，大家也可以淘宝购买素材，当然有的时候实在找不到合适的大家也可以自己画，像这张分析图上的很多绿色技术的图标就是自制的，大家有需要也可以拿去使用。








这次分析图用到了许多图标，这些图标都是非常万能的，大家在作图的时候多多少少都会用到，就当做福利赠送给大家啦~
