制图教室丨D5直出！解放PS废的你

前期构思与模型塑造

这一张效果图为建筑南侧的人视角度，也就是入口立面。

对于立面的处理，一定要记住虚实结合，这样子无论从方案上还是效果图上都能出效果，形成丰富的立体感和表现力。

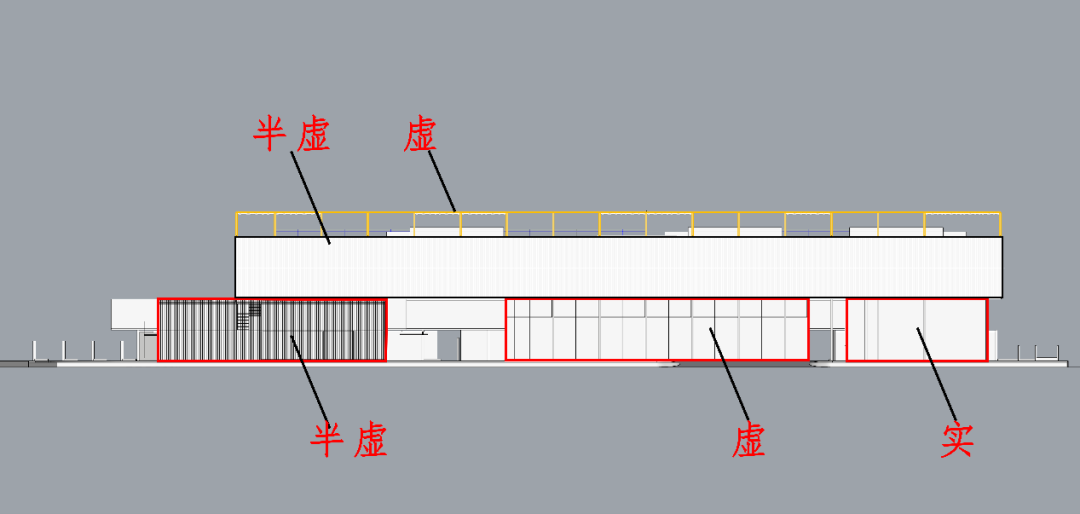

对立面进行简单的虚实划分，接下来就是对各个立面的深化,在深化立面时要记住构件的尺寸能细就尽量细，能模拟真实的构造就模拟真实的构造。接下来，我详细讲一下对左下角半虚块立面的与顶部半虚立面的模型塑造。

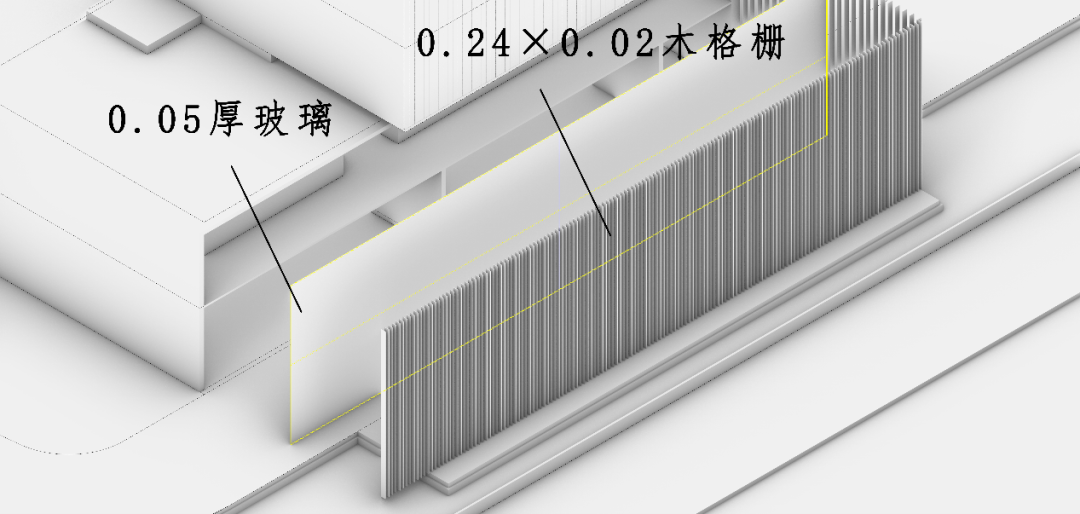

左下角的半虚体块是通过玻璃＋木隔栅的方式，增加层次感。同时木隔栅可以作为一种深色的构图元素。

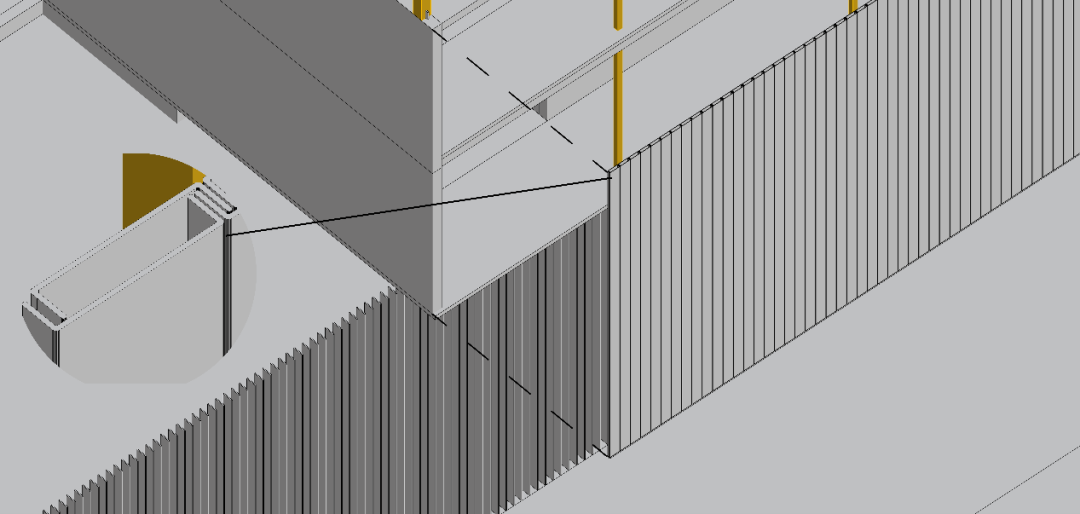

顶部的半虚立面我决定用u型玻璃构成，于是在模型中还原了u型玻璃的构造，这在渲染图中不出所料的有很好的效果

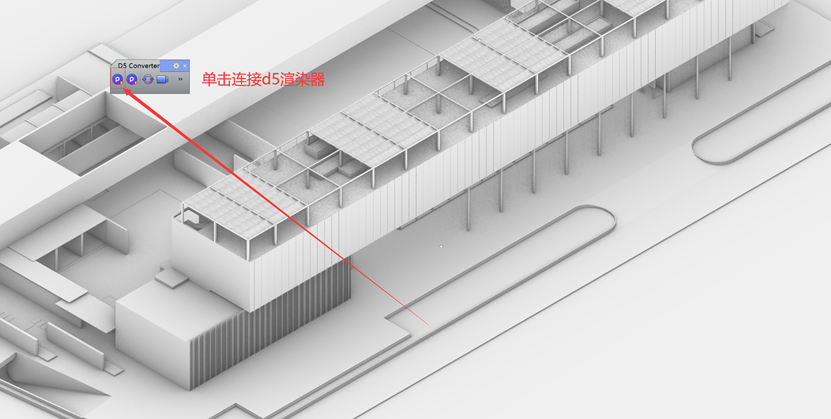

将模型中的树，人删除后，就可以进入D5进行渲染了

材质调整

进渲染器的第一步就是调整材质，立面视图中有：木隔栅、清水混凝土墙体、白色小方格瓷砖墙体、灰色仿古砖路面、木廊架、u形玻璃、玻璃、草地。

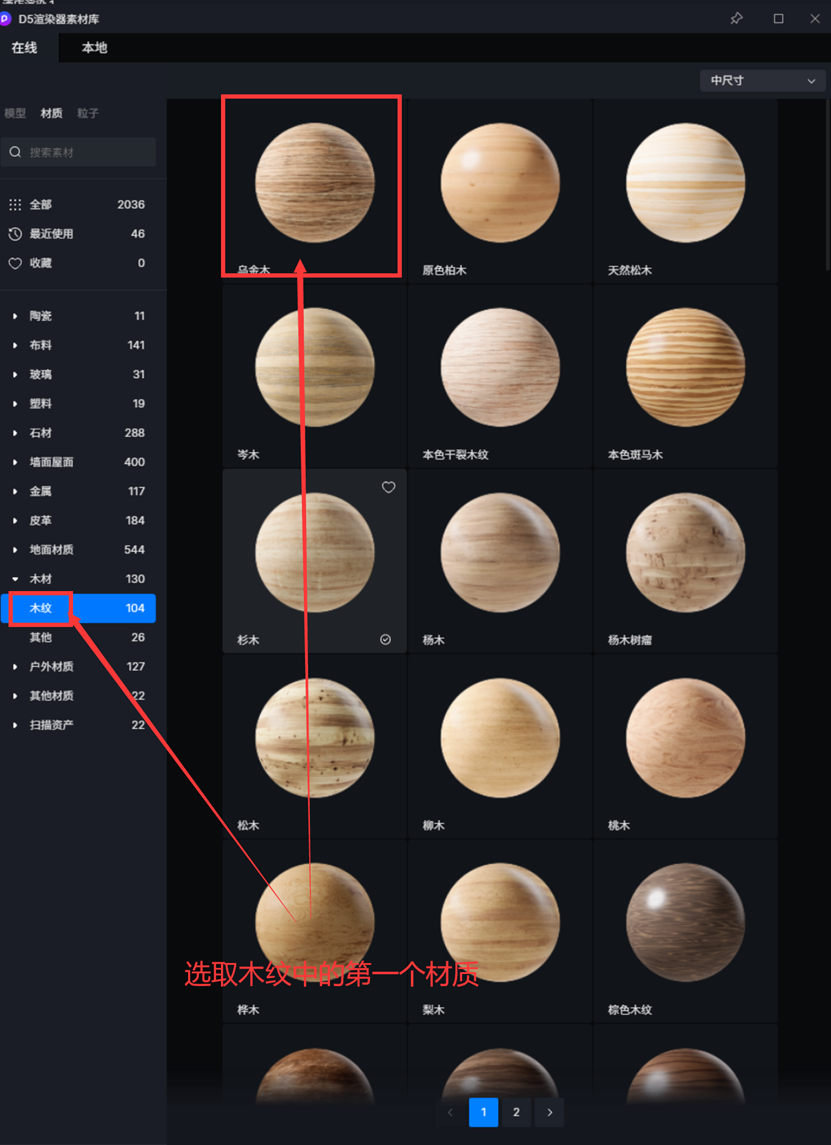

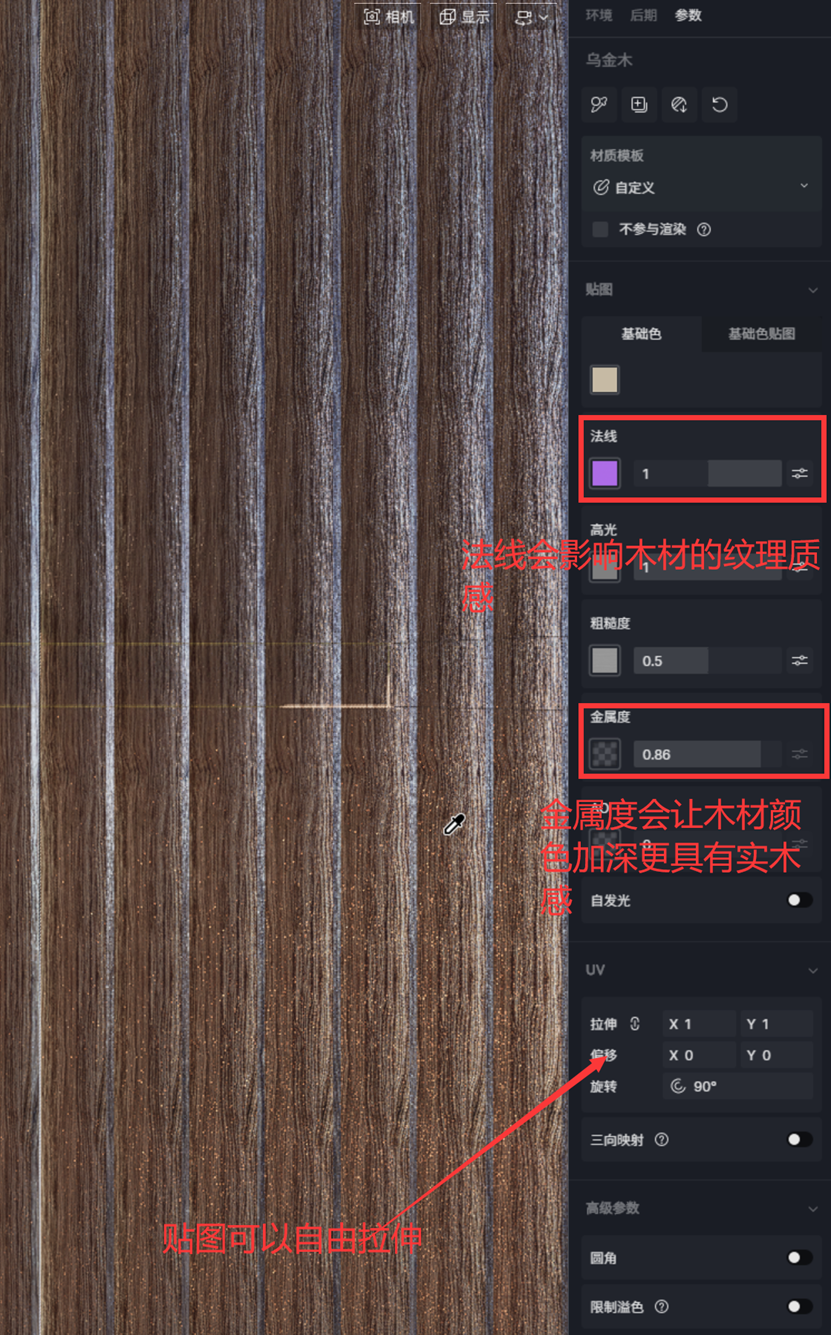

木隔栅的做法

木廊架同理

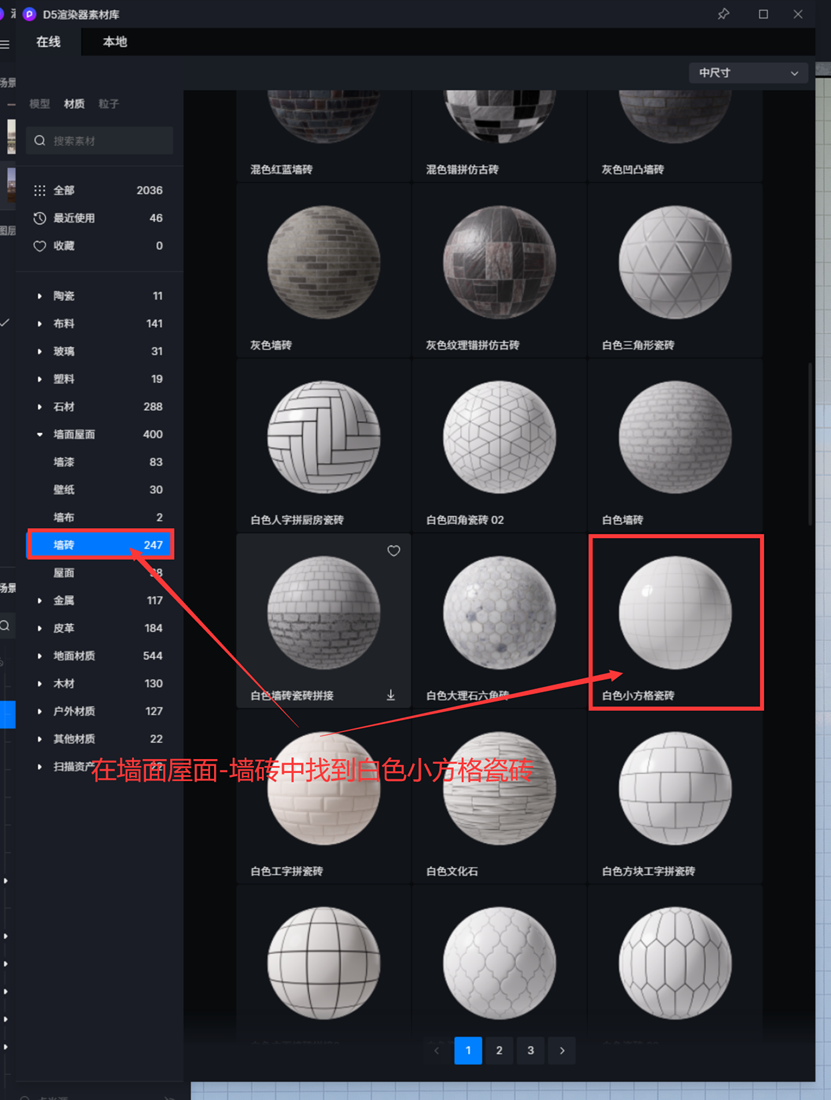

白色小方格瓷砖墙体的做法

清水混凝土墙体、灰色仿古砖路面同理

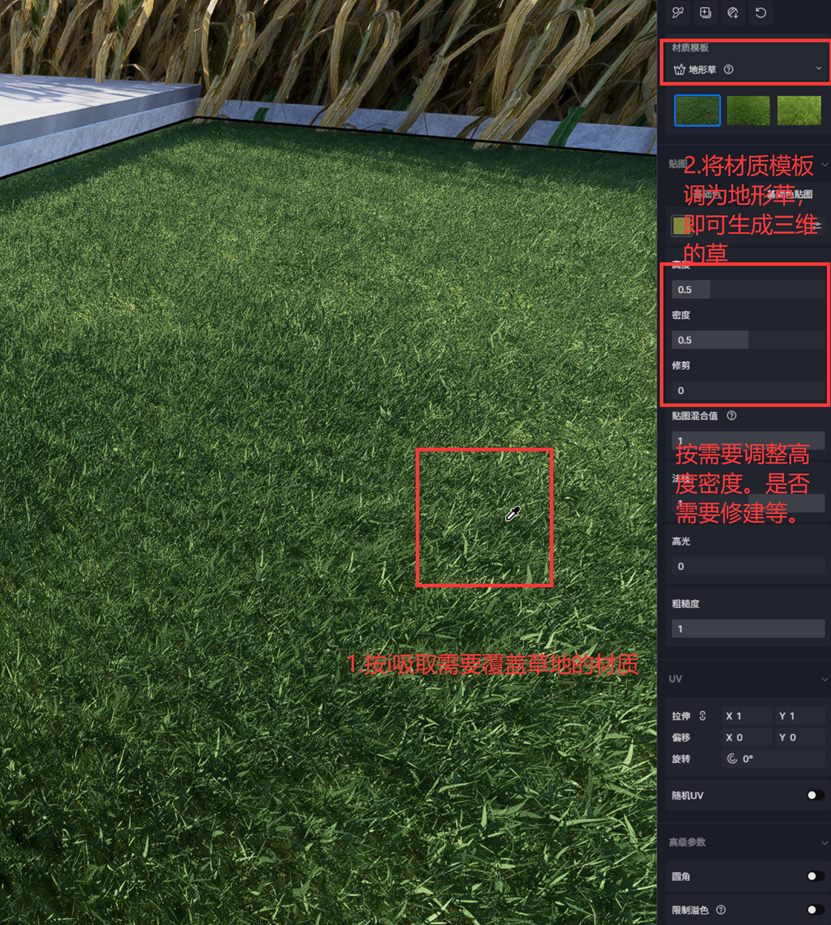

草地的做法在d5渲染器中被大大简化了

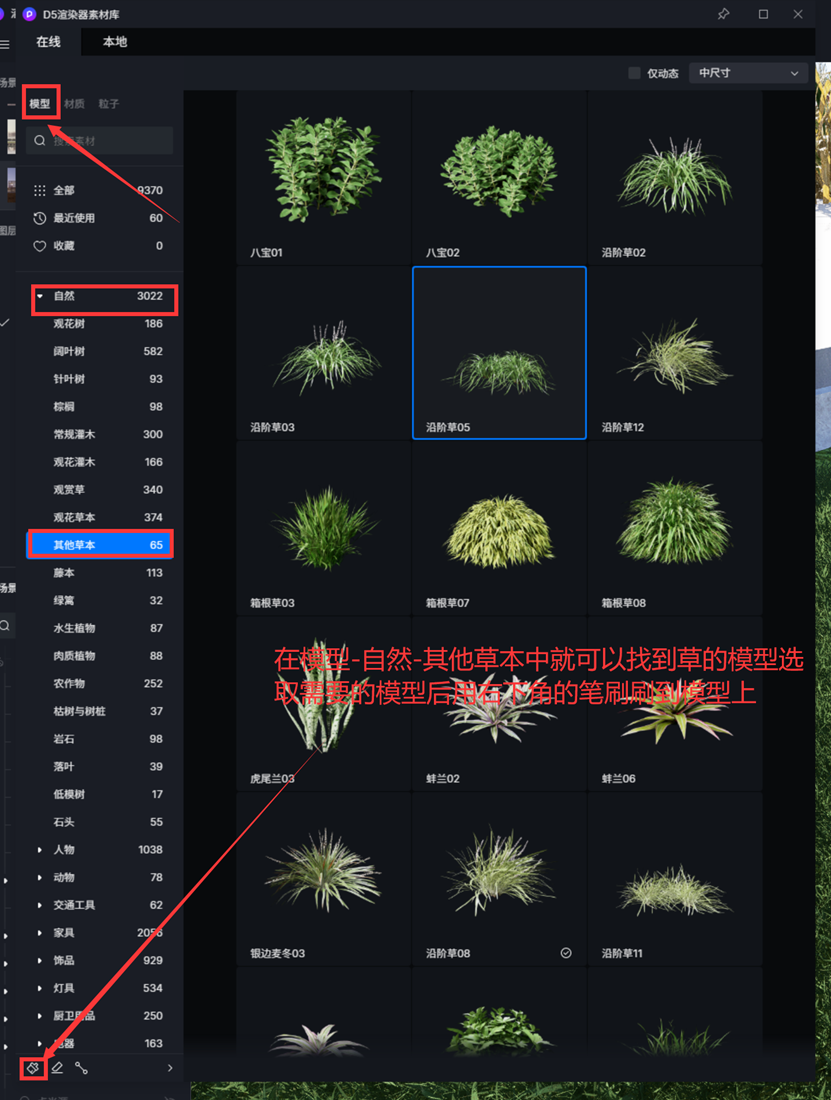

但是d5的地形草常常有边缘无法覆盖的问题，所以就需要我们自己用笔刷刷上模型草

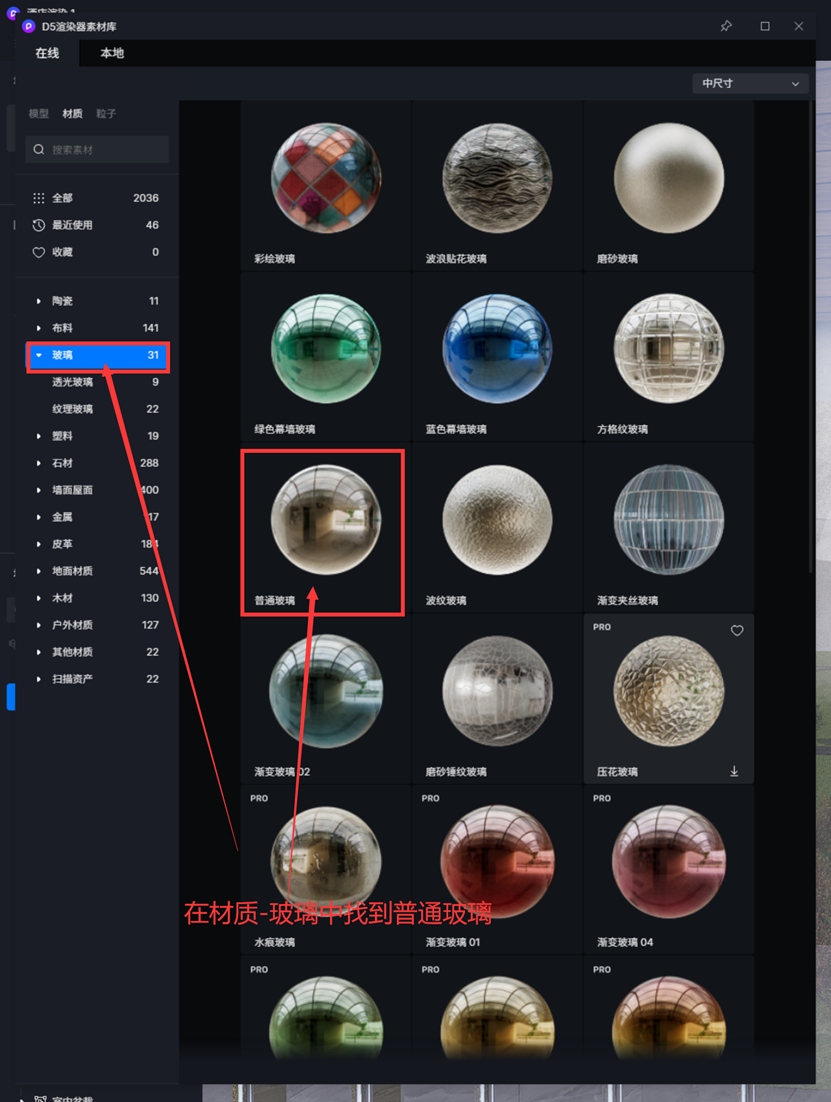

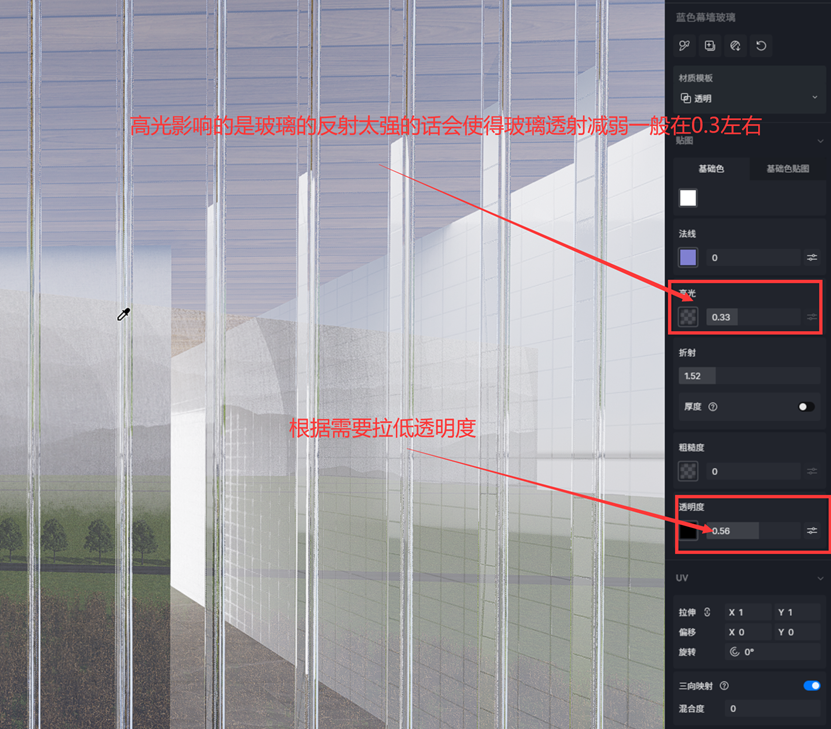

u形玻璃的做法，由于建模较为细致，就大大减弱了u形玻璃材质的调整难度

调整完材质后就可以开始接下来的步骤——布景

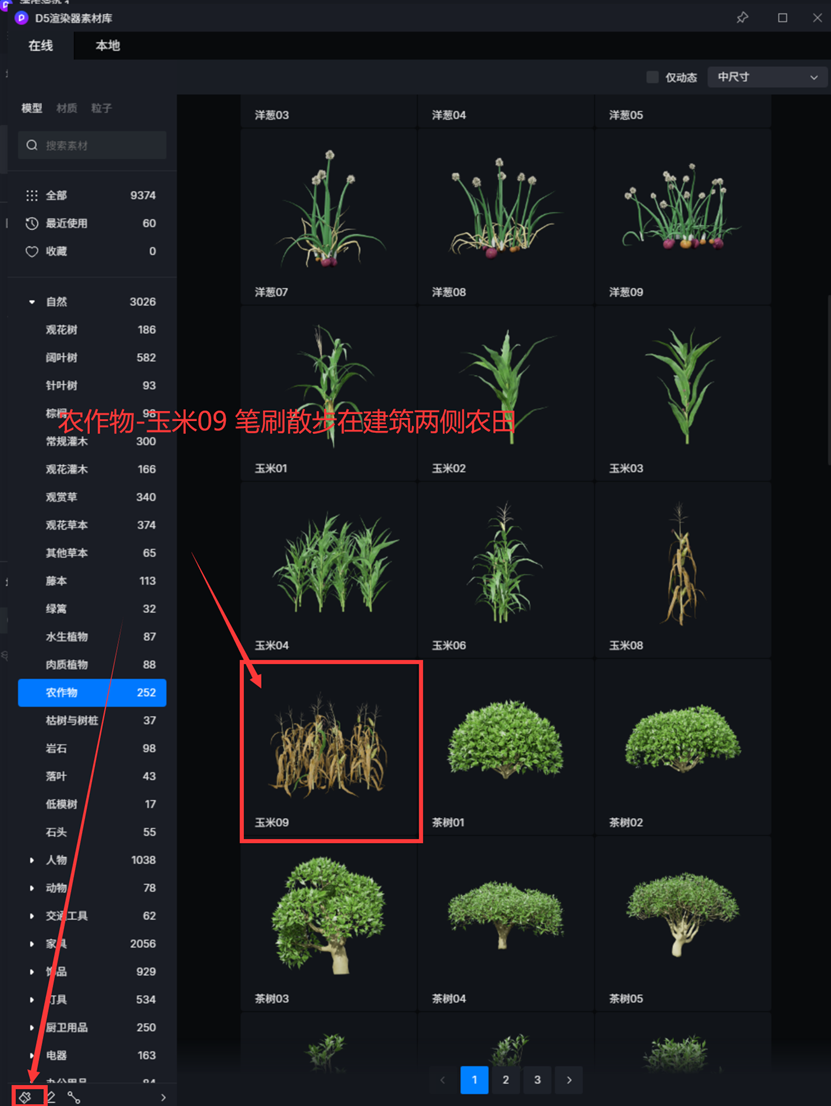

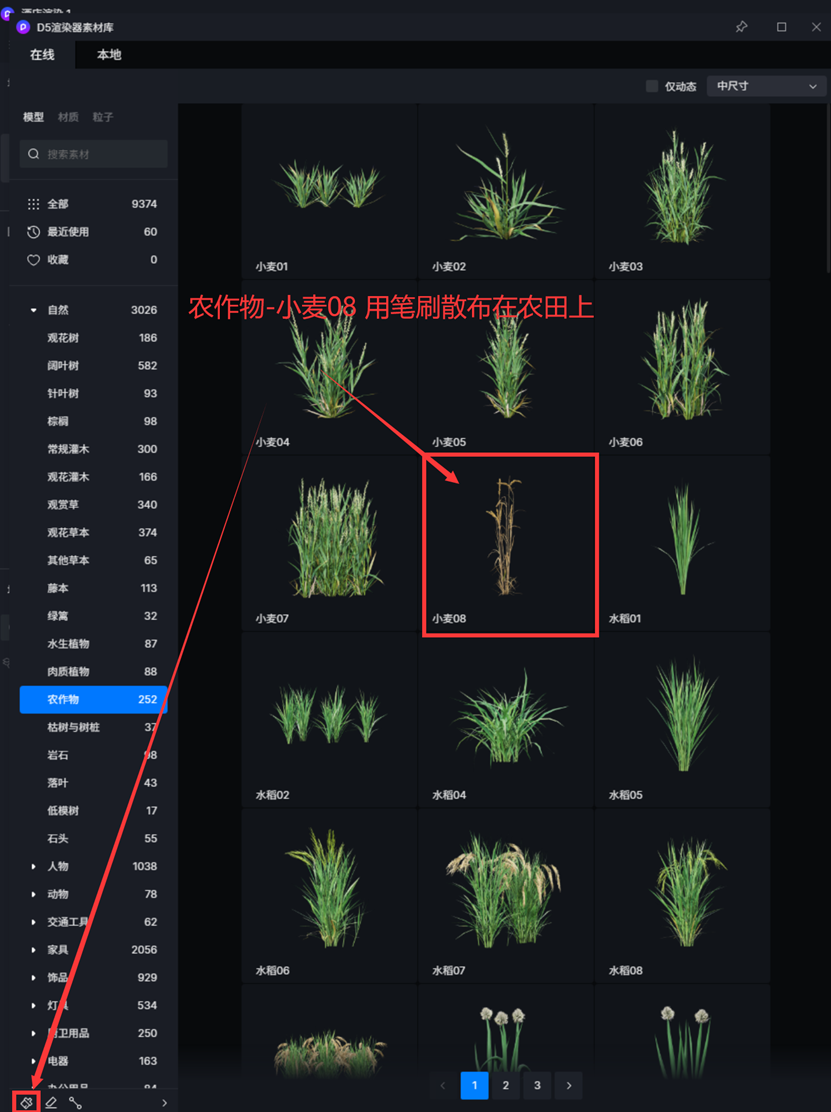

由于建筑位于新沙岛上，建筑周围都是永农地块，环境以农作物为主。

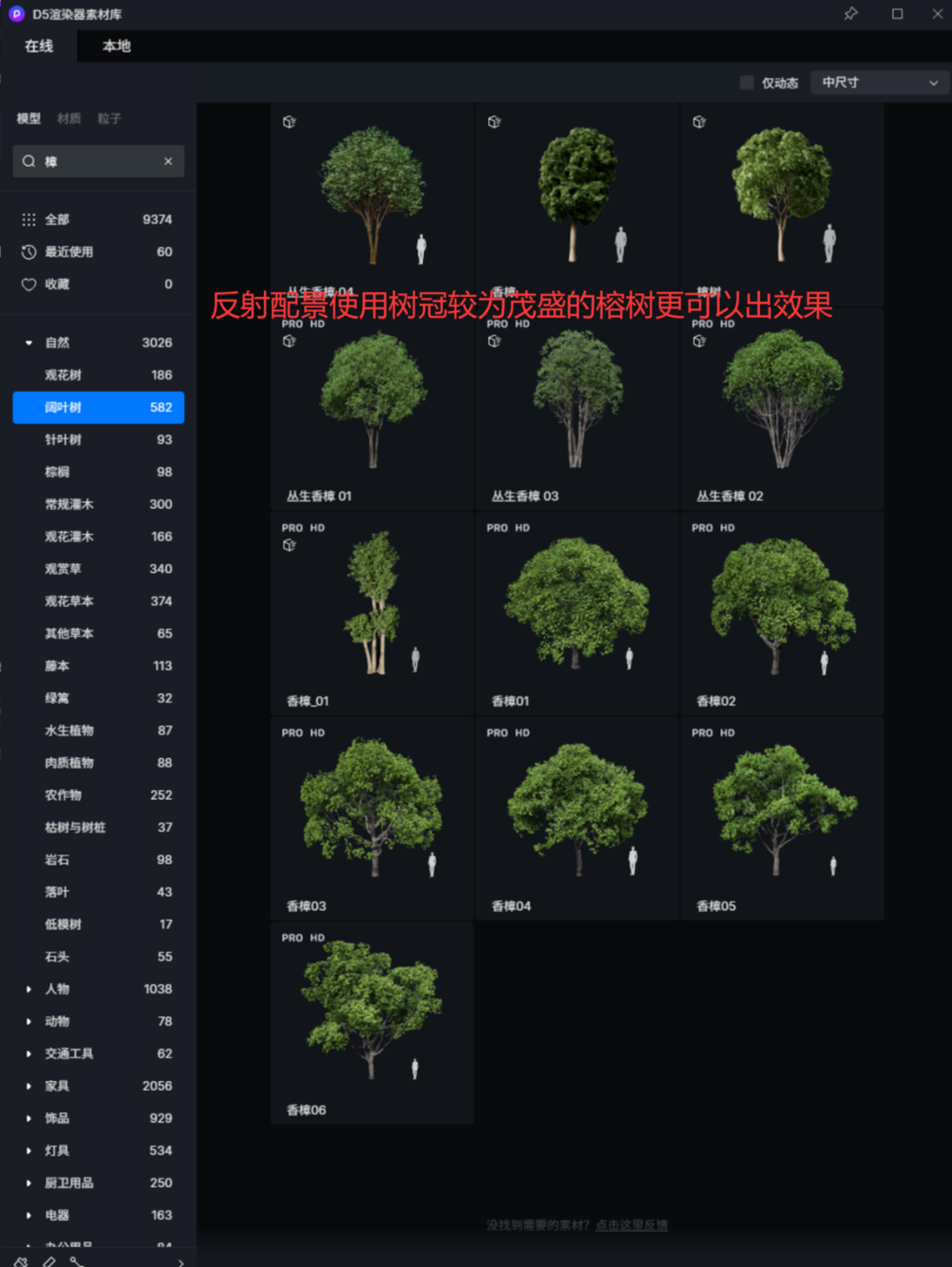

建筑的反射面需要反射配景来凸显材质

接下来就到了最后最关键的一步，调整d5的环境与后期

D5与lumion相似，但是比lumion更简洁，少了许多特效，取而代之的是与ps更相似的后期与环境系统。

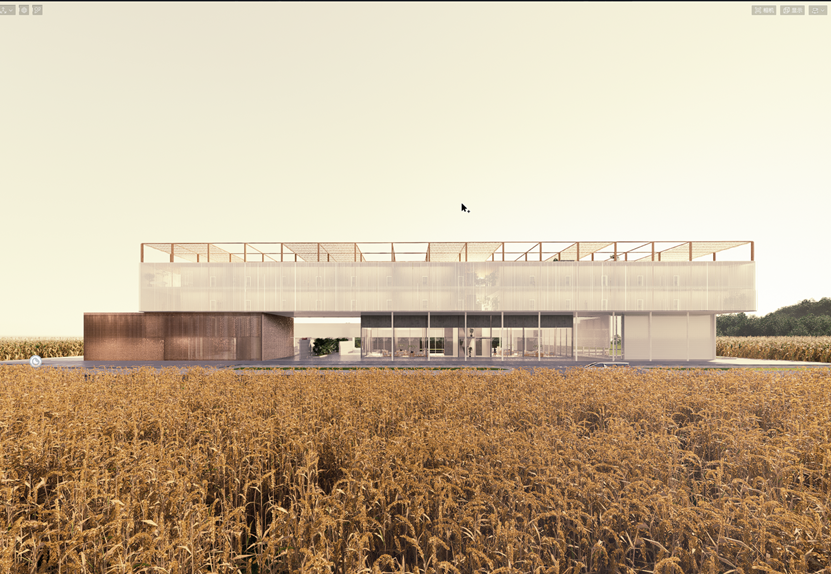

先看一下未调整后期与环境的效果

要把这张图变为最终呈现的效果，我们还需要5步：

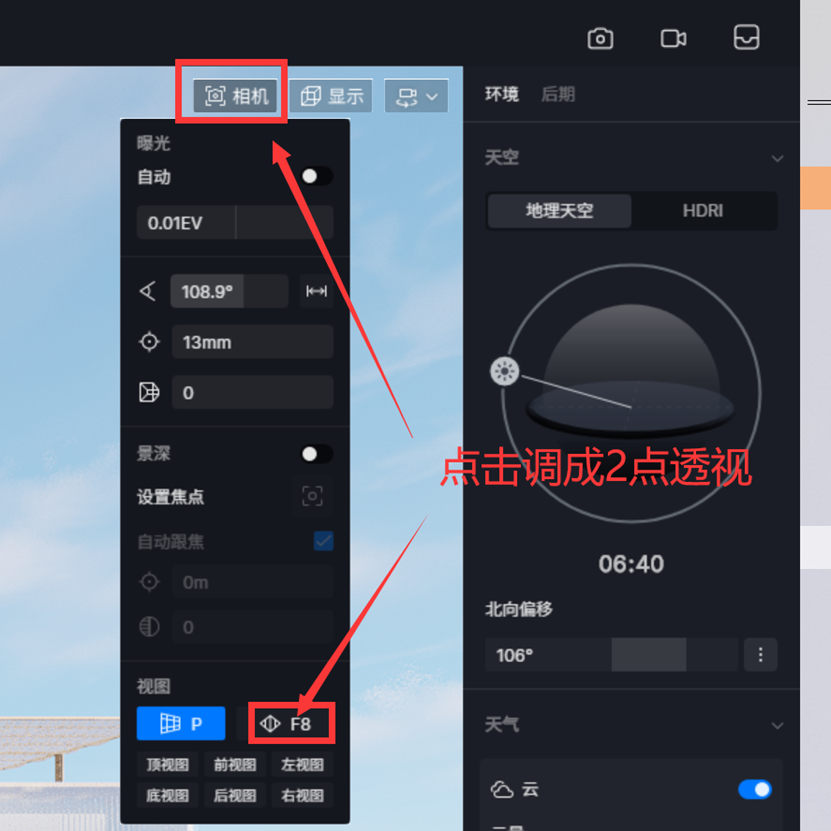

1.调整透视，因为该角度为人视图，两点透视可以使得建筑体更加端正好看

按f8 或者按图示调整成2点透视

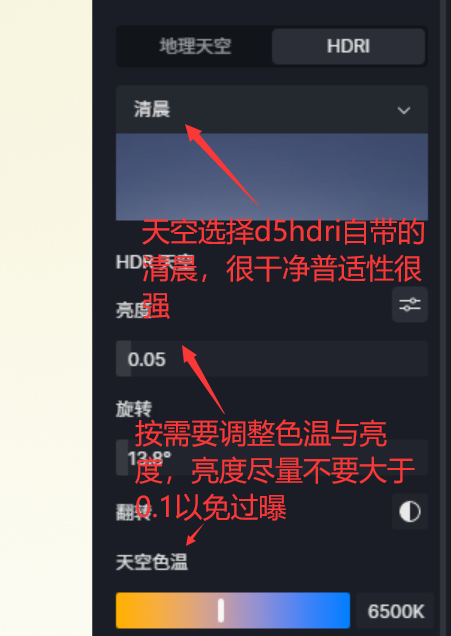

2.调整天空

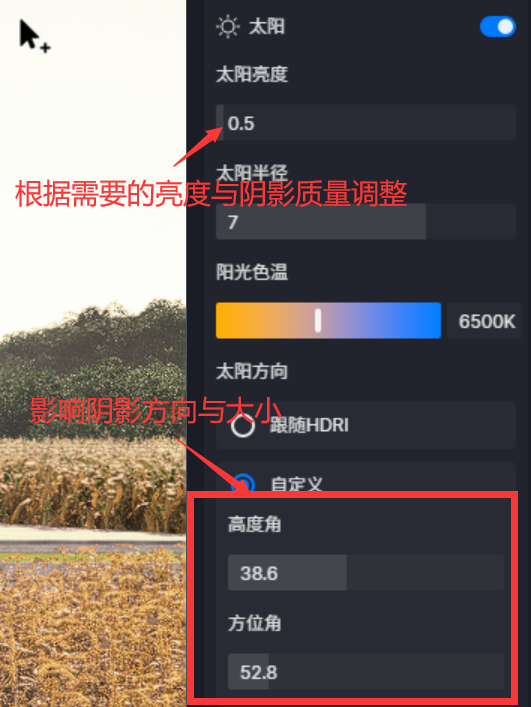

3.调整太阳设置

4.调整天气设置

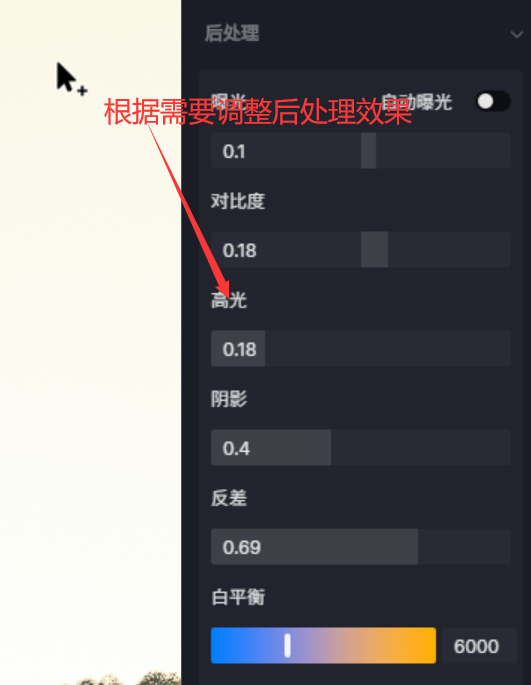

5.调整后处理

对整张图的处理大致就完成了

看一下整体的效果

确认我们的最终效果满意之后，就是愉快的图纸导出了

下面就是渲染完成的成图效果

好啦，我们的图纸制作就讲完了，只看一遍当然是不行的，小伙伴想要掌握技术还是得打开电脑跟着实操才行哦~

现在出图的方式是越来越多了，不再局限于以往传统的那些软件和流程，有其他精彩图纸或是制图经验想要分享给大家的你，赶紧来联系我们哦~

独乐乐不如众乐乐，还在等什么呢？

教程讲完了，还是我们的老规矩，大家有任何想说的，都可以在评论区给我们留言。有任何问题，可以通过我们制图教室的负责人加入我们的制图教室交流群，大家一起快乐地学习进步吧~
