作为建筑学的小伙伴，平面图几乎是我们每天都在打交道的东西。平面图作为一种技术图纸，已经成为了建筑师相互交流最直接的语言。但很多情况下由于老师的要求，规范的要求，我们画的平面图看起来真的很“技术”，丝毫没有审美可言，所以平面图的绘制甚至另很多同学头疼。

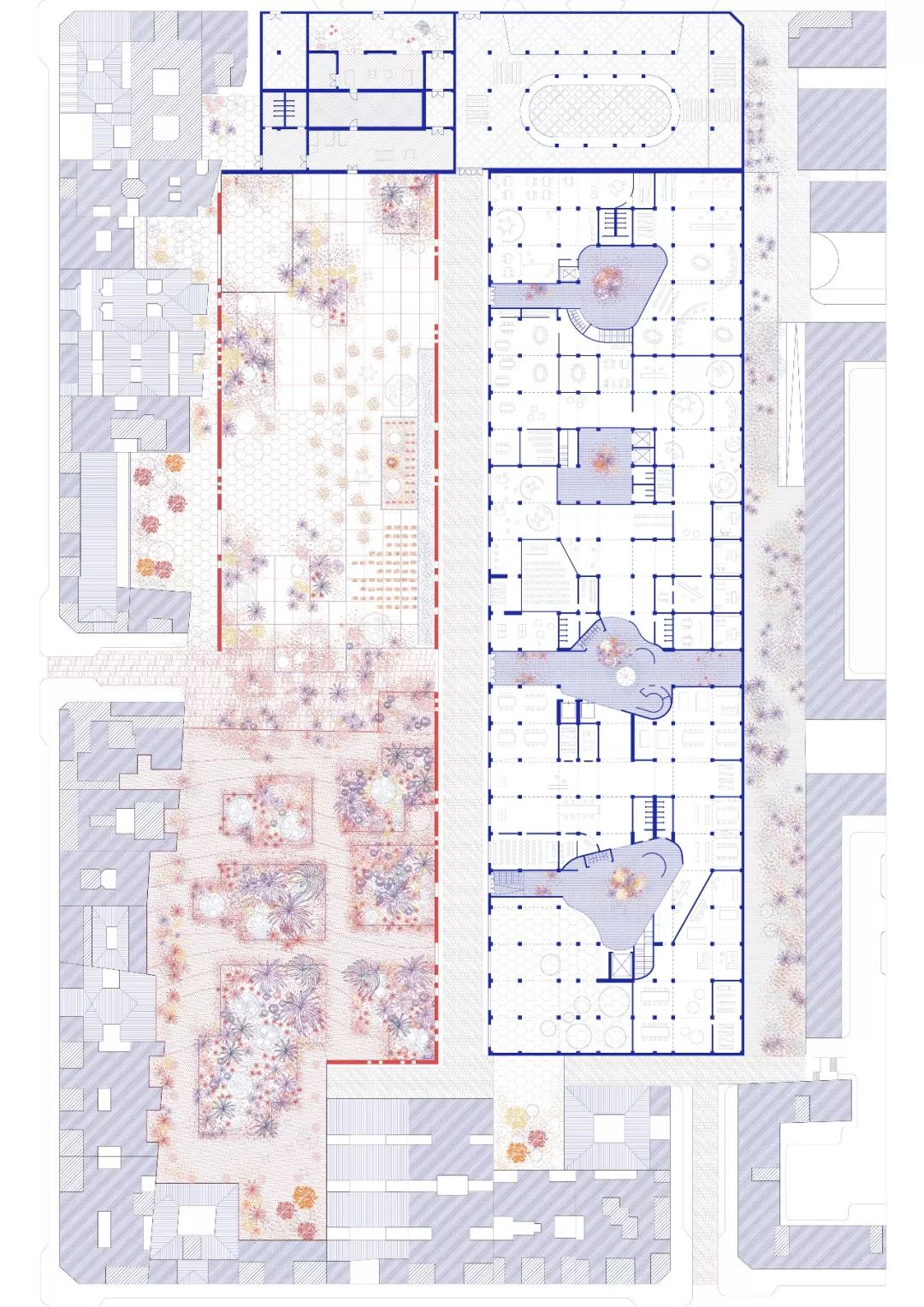

然而如果我们留意关注一些大师的平面图，先锋事务所的平面图我们会发现，平面图也可以成为自己思想和风格的体现，平面图也可以不那么技术。今天我们将为大家解析上图这幅小清新淡彩风格的线稿平面图，这幅平面图的操作成本比较低，最后呈现的效果也非常不错，大家快来get这个技能包吧！

平面图准备

首先还是按照原图大致还原了CAD平面图，这里大家肯定还是用自己的平面图来操作的，这里需要注意的是我们一定要在CAD中分清图层来画，尽量让不同的元素都处于不同的图层，以方便后其在Ai中处理线形和颜色。

图案填充

分析原作我们可以看出在很多地方进行了类似于铺地式的图案填充，这个做法极大的丰富了图面的效果。这里我们可以直接采用CAD中的图案填充命令来进行绘制，CAD本身就自带了丰富的图案效果，非常方便。

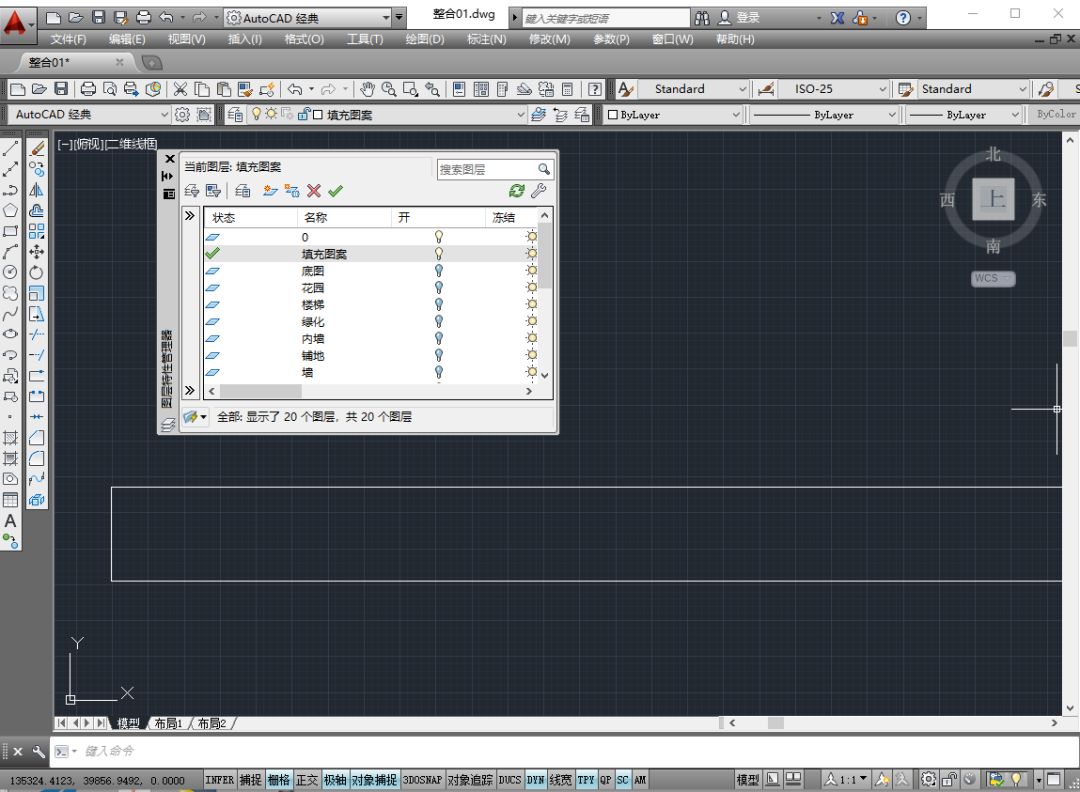

而在CAD中，图案填充的原理是计算机计算线条所围合出的区域，所以如果线条太多的话在拾取点时会变得异常的卡，十分影响效率。这里我们推荐的方法是将需要填充的区域单独建立图层绘制，这个在之前也有所强调。然后在这个图层上进行填充，就能有效的缓解卡顿情况，这是因为CAD在进行填充边界计算时只对当前所选图层上的线条生效。当然对于一些形状比较复杂的部分的图案，我们还建议直接新建一层重新绘制区域。

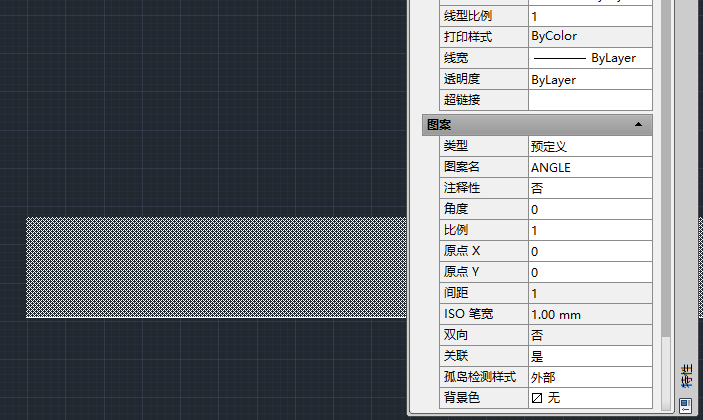

按照上述的方法我们对部分区域进行图案填充，这里我们以这个铺路为例，在新图层上重新绘制了填充区域。

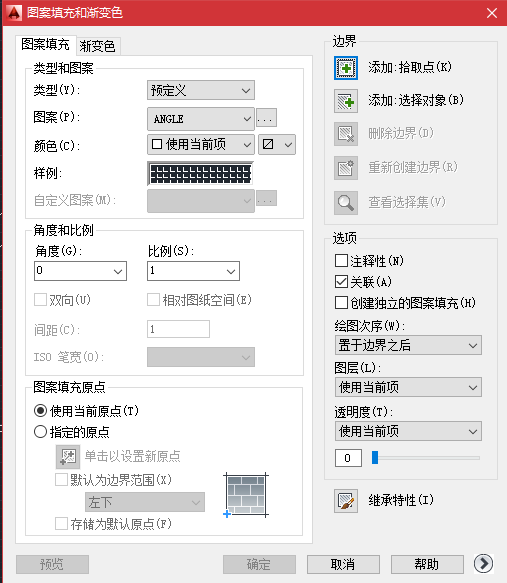

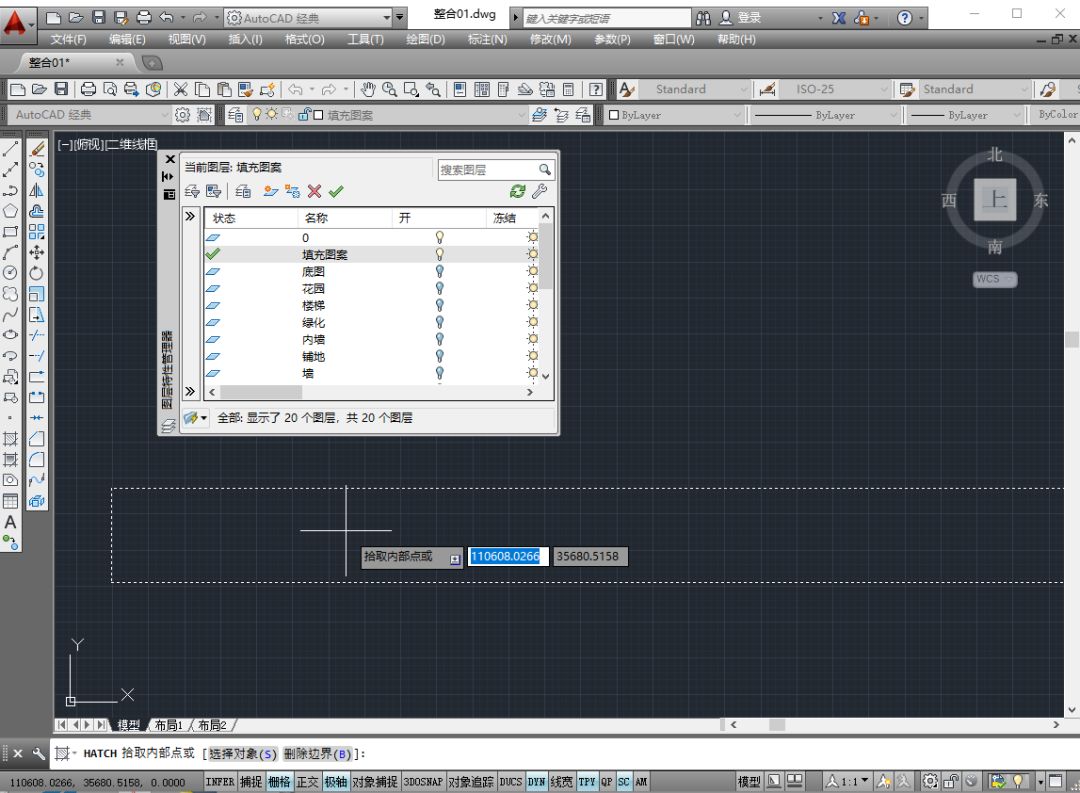

在需要填充的区域中单击一下，这时候会看到这个区域四周围合的线变成了虚线，这就证明这些线已被计算为填充区域的边界。

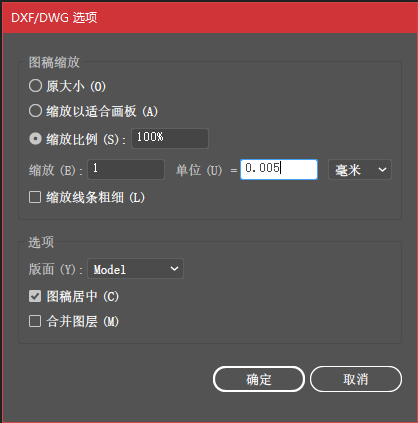

我们在Ai中直接打开之前保存的dwg格式文件，在弹出的对话框中我们需要调整比例，这里我们需要根据我们在CAD中使用的单位进行调整，这里小编在CAD中作图的单位为mm，我们在这个对话框中选择了这样的缩放比例。

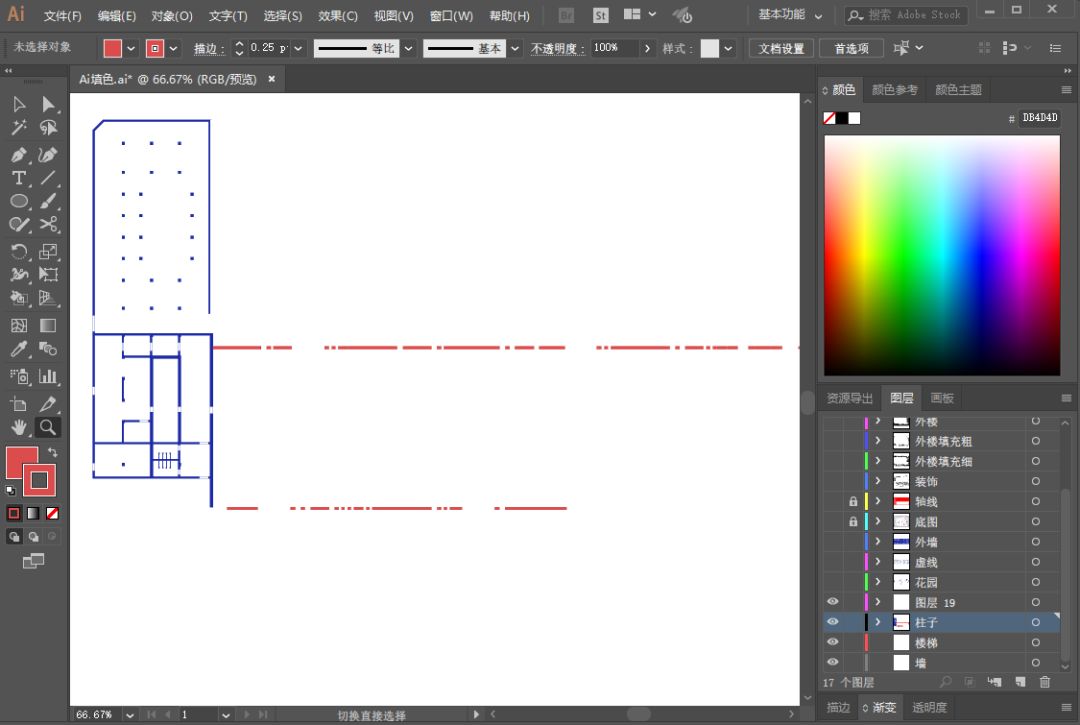

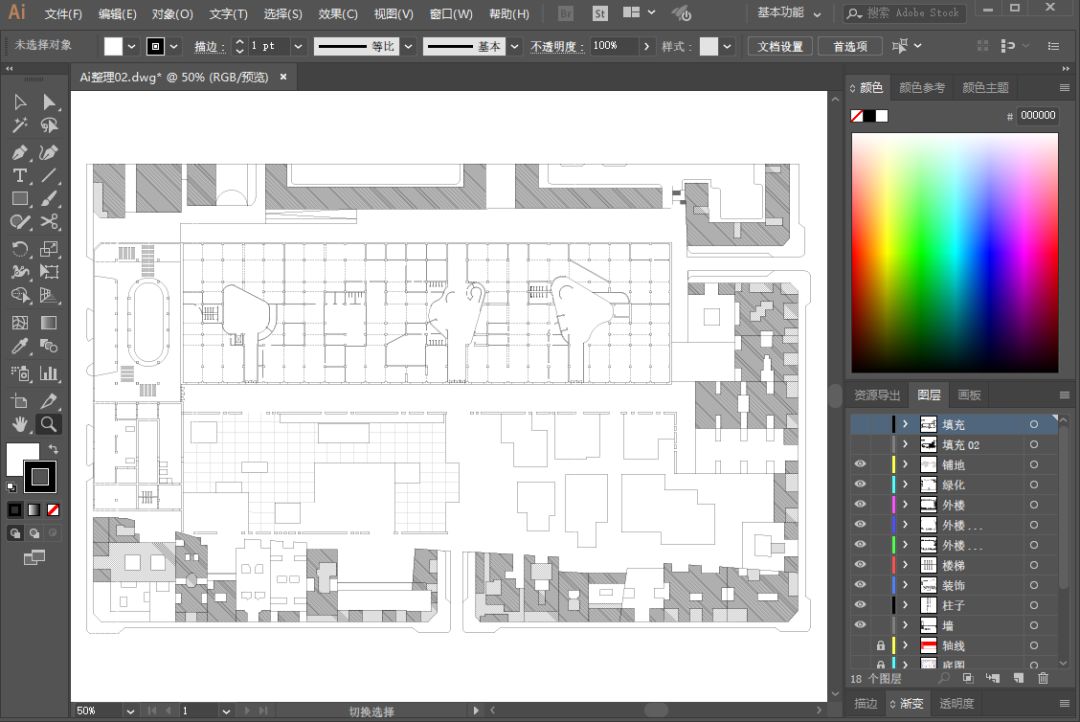

我们可以看到，我们在CAD中分的图层在Ai中都一一呈现，这非常便于我们对于线稿的线型和颜色进行进一步编辑。

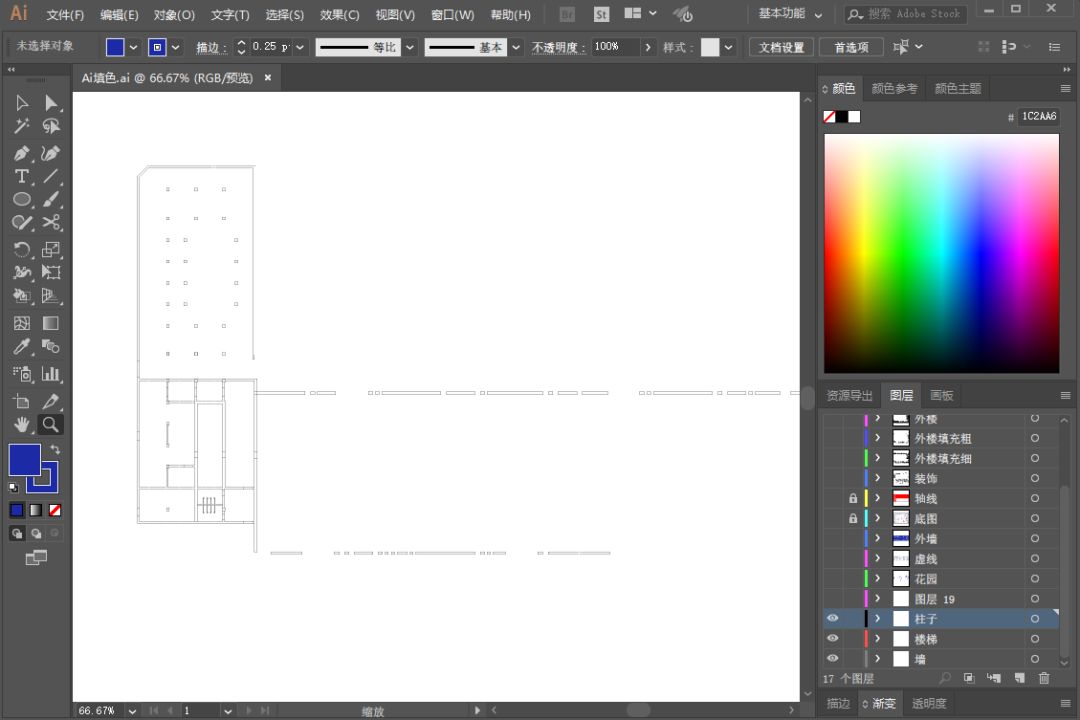

我们以下方的主题建筑为例，来对画法进行解析。首先单独显示这一部分建筑的图层。

使用直接选择工具（A）对先框选这些线，然后使用实时上色工具（K）点击线框围合起来的区域来建立实时上色区。

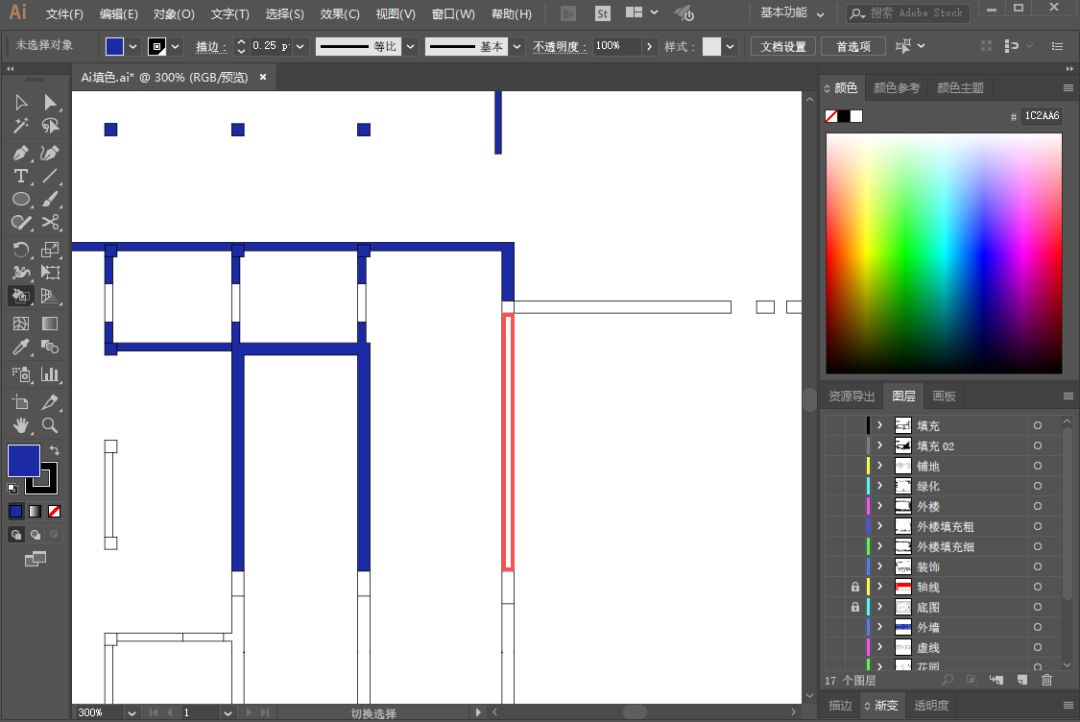

然后我们就可以利用实时上色工具来对这些墙进行上色。

这里我们需要注意一个Ai上色的小细节，对于这种小清新风格的彩色平面图，一般来讲我们在Ai阶段使用的主体颜色不会超过太多，5-6种即可使画面很丰富。这里为了方便我们反复填充或使用同一种颜色，我们在调好一种颜色时，可以在左上角颜色面板种添加这种颜色。

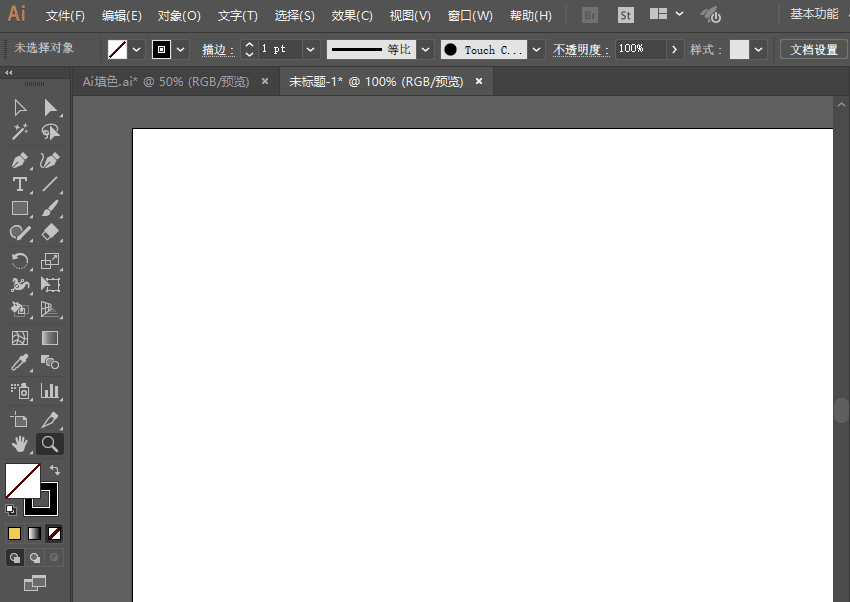

▲GIF演示

我们利用这样的方式完成墙面的填色，之后不要忘记调整描边的颜色与粗细。

我们还是利用这样的方法继续去调整剩余图层的线形，颜色和粗细，这里的一个技巧是在编辑一个图层时可以将其余图层全部锁定，以免互相干扰。这样我们就差不多完成了整个线稿的部分，接下来我们将文件保存为JPG格式进入PS进行进一步的后期处理。

原作的景观也作为了图面非常精彩的一个组成部分，这些树木当然也可以在CAD中直接画，但小编认为CAD中颜色编辑能力较差，而这些树的表现力一方面体现在形式上，一方面则体现在颜色上，所以我们选择直接借助PS强大的颜色处理能力进行树木的绘制。

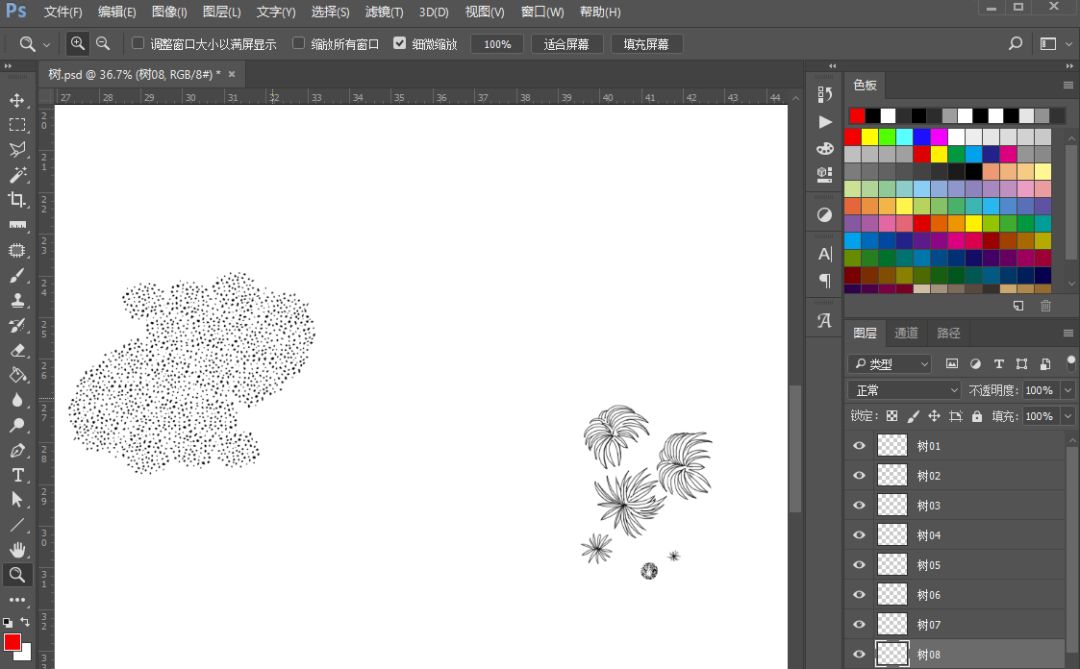

首先我们来抄绘树的形状，这里小编直接借助了手绘板来描绘树木，没有条件的同学可以借助钢笔工具进行绘制。

之后我们将每棵树新建成一个笔刷，这样我们既方便更改树木的颜色大小，同时也可快速的点画树木。

方法如下：

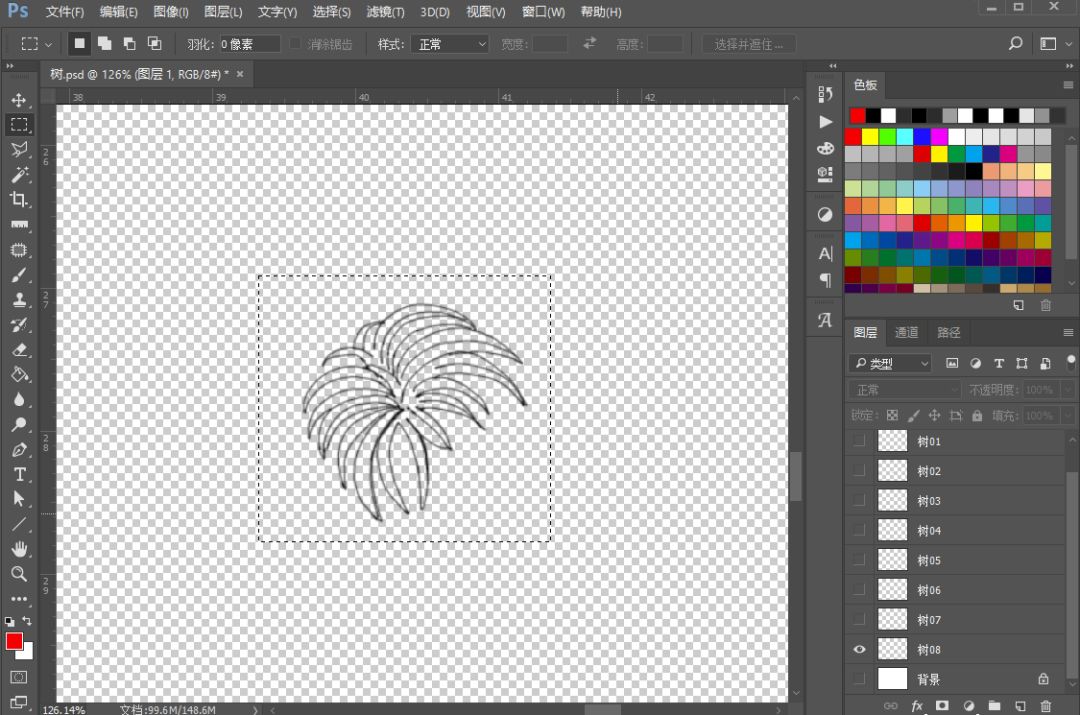

首先solo出一棵树所在的图层，注意背景层也要隐藏，只留透明的背景。然后我们用选取工具框选这棵树。

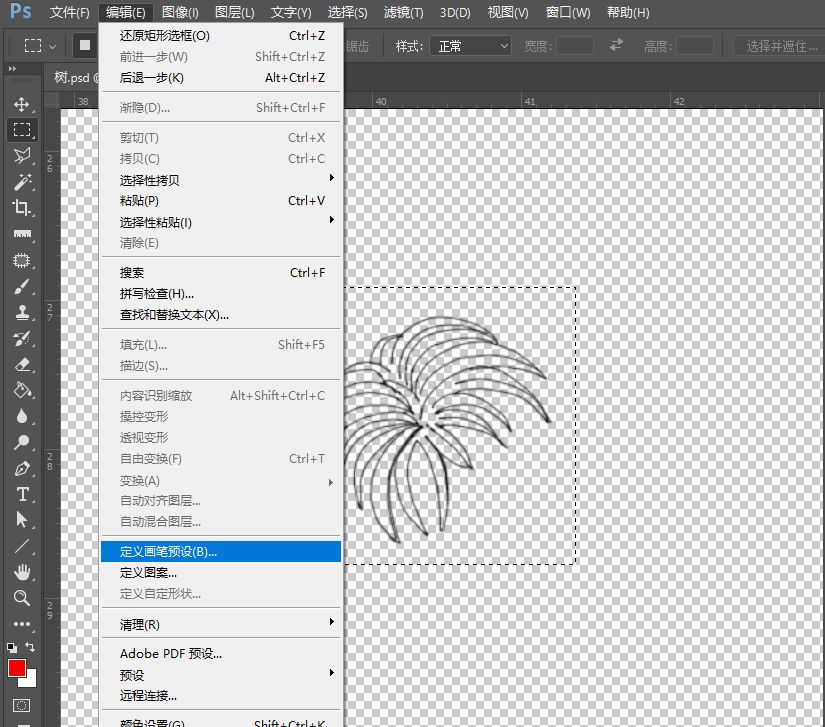

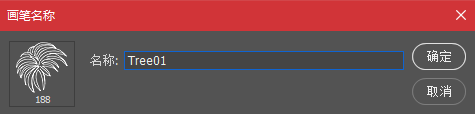

然后我们点击编辑——定义画笔预设，在弹出对话框中我们给笔刷起一个名字，就新建好了一个笔刷。

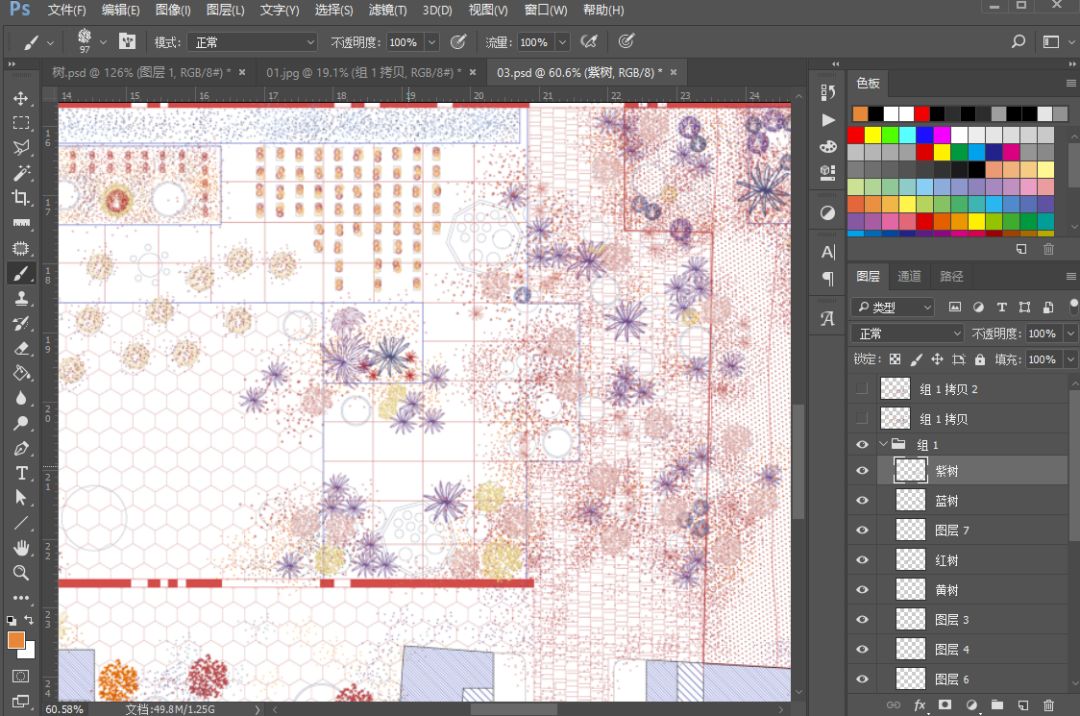

我们用这样的方法新建一套笔刷，我们就可以在平面图上快乐地点树啦！

在点树的时候也建议大家分好图层，方便以后的修改。

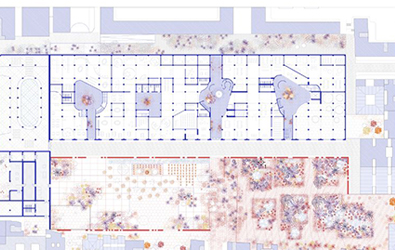

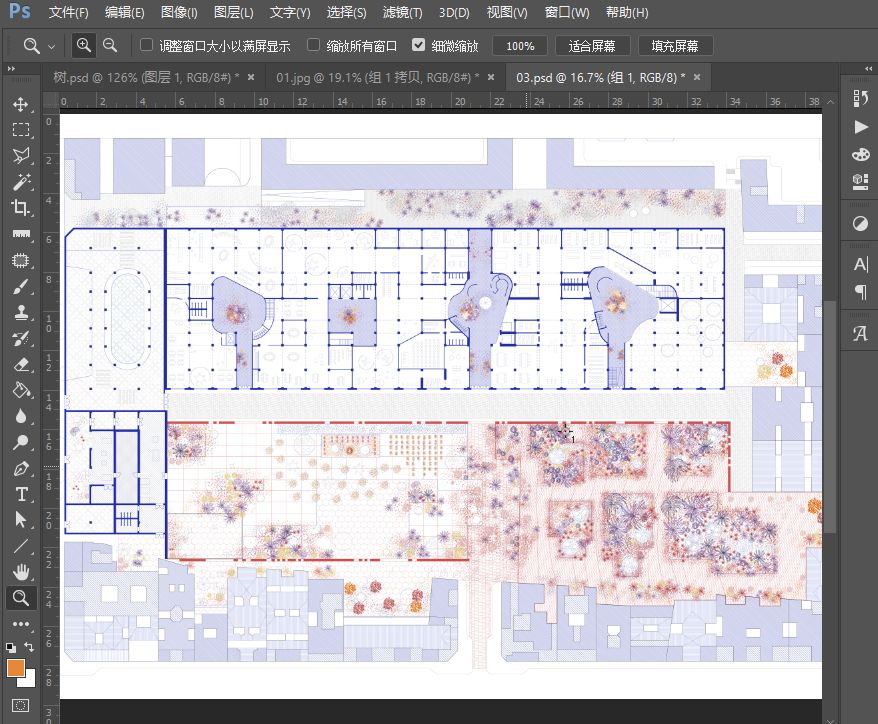

点完树之后我们的平面图就完成啦～
