制图教室丨简单插画风剖透视，让内部空间一目了然

制图教室 / 建筑设计 / 2024-06-05 15:24:21

叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

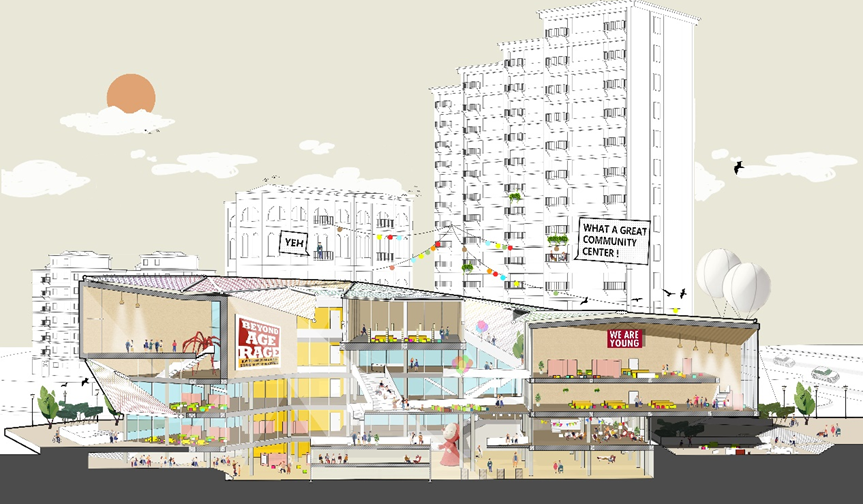

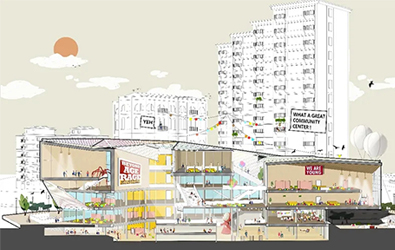

本期为大家带来的是一张简单的插画风剖透视，像这样的图纸，在展现内部空间的时候至关重要，一起来学习一下如何快速制作这样的图纸吧~

传统的社区中心更多面向于单一年龄层人群，如赋闲在家的老人，导致社区中心的使用慢慢被局限。设计方案希望提出无龄化社区中心的未来范式，提倡在日益年轻化的当下，老人不应被孤立，不同年龄层人群应共营共建共用社区中心，构建全龄交互、分时共享的社区生活，以加强联系、缓解隔阂。因此设计在功能组团的基础上，尽可能释放共用的公共功能空间，形成若干公共平台式空间，与城市环境连接，并通过线状交通系统组织，让不同年龄层人群在使用建筑、城市空间时不经意间发生互动联系。

因此我希望通过一张剖切透视图，去更清楚的看到空间的组织关系，即底层空间为贯通联系自由的交流共享空间，上方则是功能组团之下主题更明确的空间。同时不同活动发生在不同的空间中，形成了丰富的空间场景感，讲述着日常发生的社区故事。

Rhino模型完善

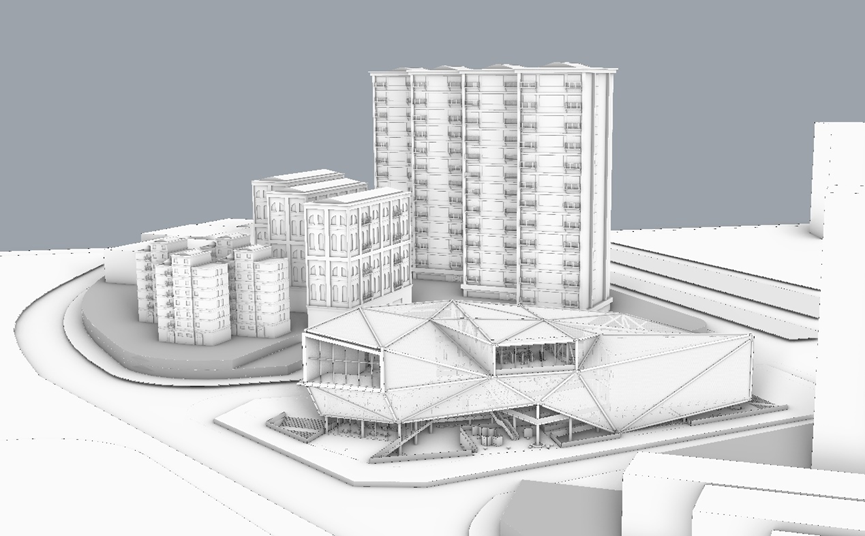

第一步为对犀牛模型进行建模完善，主要分为三部分内容的完善：建筑细节、场景细节与环境细节。

建筑细节，即把建筑构成元素进行相应的模型细化，如梁、柱、楼板厚度等细节的建模完善；场景细节，即把出图涉及到的空间进行场景建模，如增加一定的空间细节、布置适当的家具细节等；环境细节，即把出图涉及到的周边环境，包括道路、建筑等进行适当的建模完善。至此，绘图前的Rhino模型准备基本完成。

Rhino模型视角选取

第二步为犀牛模型进行视角选取。这一步最重要的是，要记得随手保存选取的出图视角，因为后续的各种线稿叠图、通道叠图都是需要视角的统一。

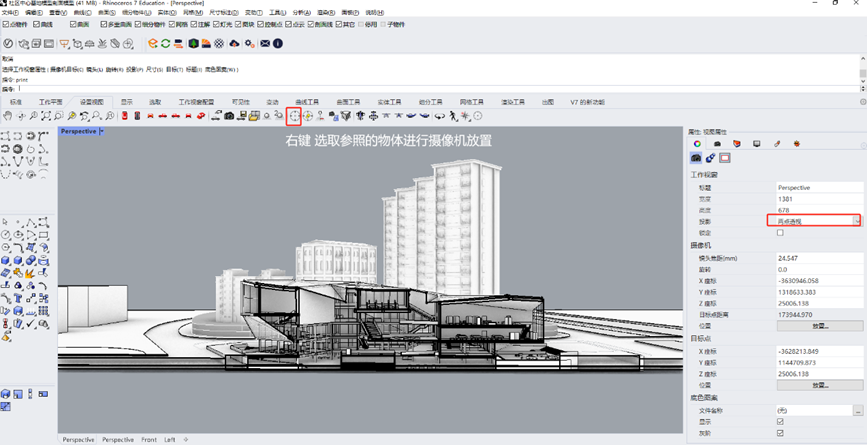

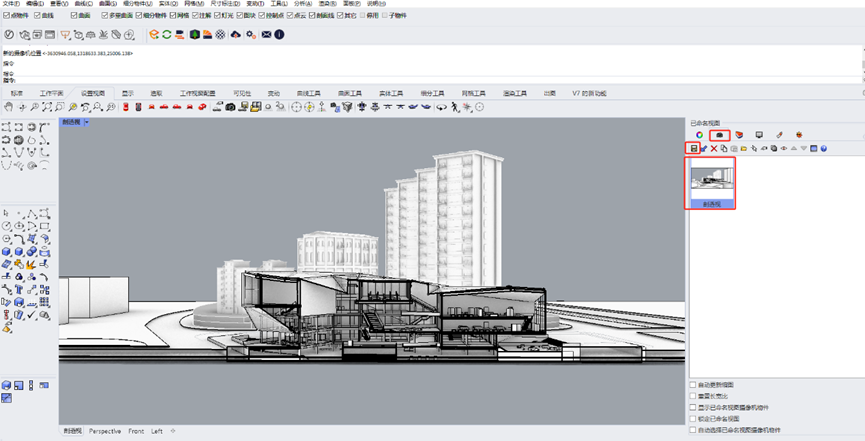

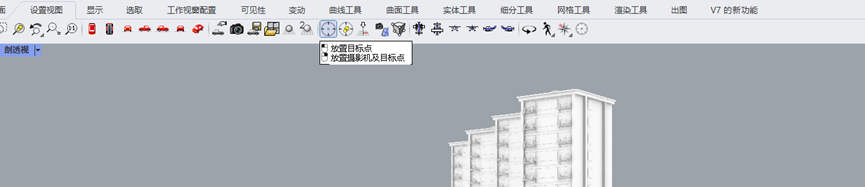

犀牛模型的剖面及视角工具十分好用，具体用到剖面工具、摄像机及目标点放置、已命名视图工具三项功能。首先用剖面工具（快捷键：Clipping Plane）进行剖面视角的选取，并记得在显示一栏选择两点透视的效果。然后使用摄像机及目标点放置的功能，选择参照物体进行视角设置。最后，待视角确定时，使用已命名视图工具将最终确定的视图进行命名保存。后续的各种出图视角也都以该视角为准。

底图准备

第三步为渲染底图的准备，主要分为两步：通道图的导出及线稿的导出。这步主要便于后续图纸PS及增强空间的立体效果。

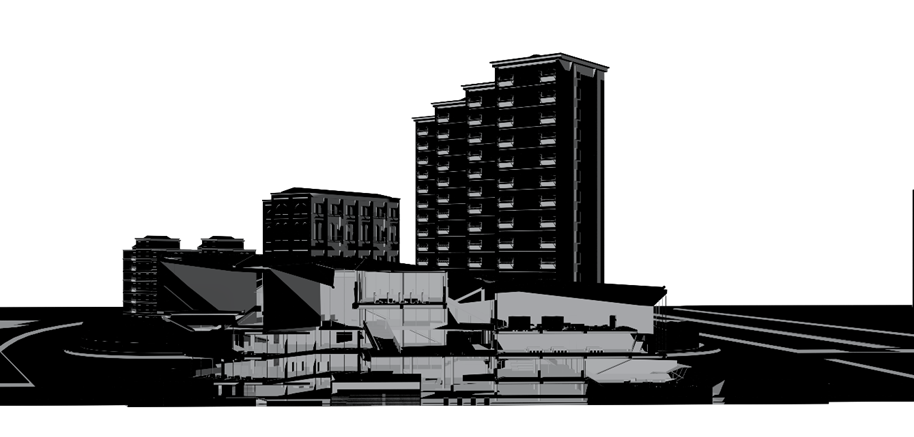

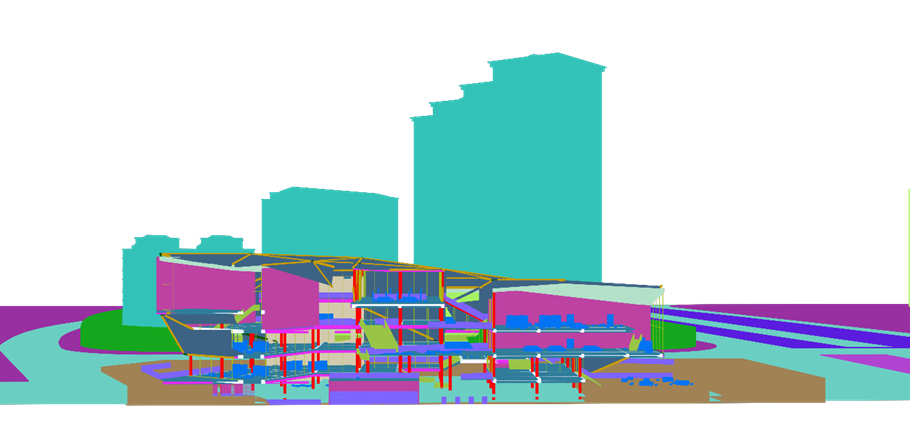

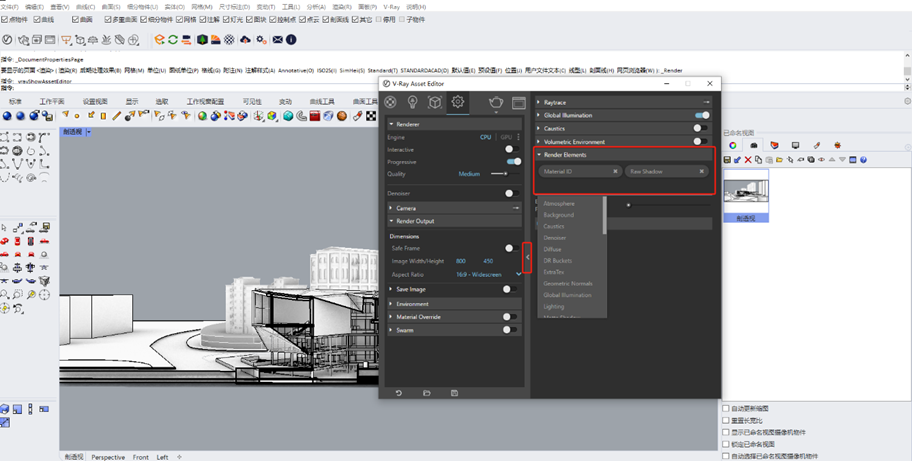

通道图导出主要选取阴影通道图及材质通道图，两者都可以通过Vray白模的渲染进行导出。将模型的渲染器改为Vray-for Rhino渲染器，调出Vray设置窗口，选择Render Elements中的Material ID、Raw Shadow等通道图进行渲染导出。而后得到所需的底图。

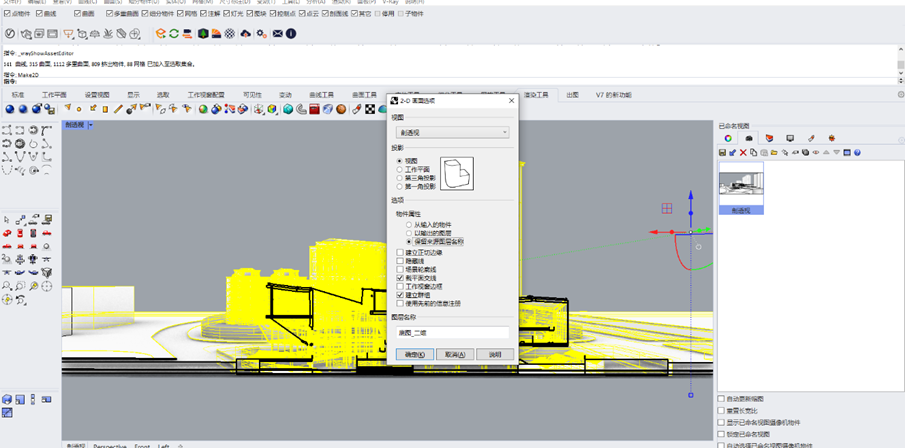

接下来为CAD线稿底图的准备。建模时分好图层，导CAD线稿时使用Make 2D命令时记得把 [保留来源图层名称]、[建立群组]、[截平面交线]、[场景轮廓线]等选项勾选上，这里强烈推荐勾选上[保留来源图层名称]，这样便于后续修缮线稿时根据图层逐一修整，使整个工作更有条理，更清晰。

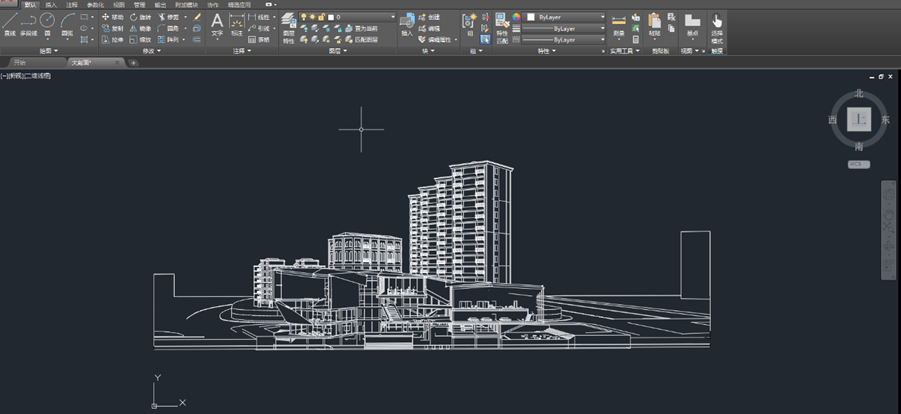

线稿的修整可在Rhino里直接完成，也可以在CAD里进行完成。

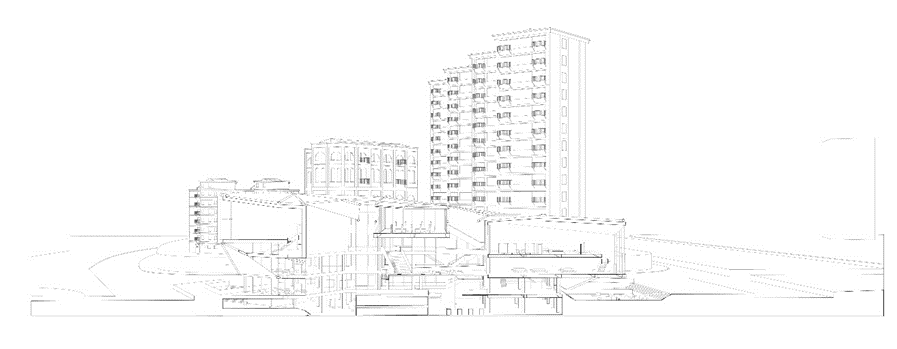

修理好线稿后，可导出存为低版本（2007版）的CAD文件，这里有一个出图的小窍门，即低版本的CAD文件可只用导入AI软件，无需进行打印等转换工作。导入AI软件后，根据图层进行线条粗细的调节，最终得到线稿底稿。

PS底图绘制

然后就是开始在PS里进行底图的绘制，首先打开PS,把刚才导出的线稿图pdf拖入到PS当中,栅格化图层后，如果线条感觉不明显的话，我们再按Ctrl+J进行复制，多复制几层，感觉到线稿能清楚的看到就可以了。

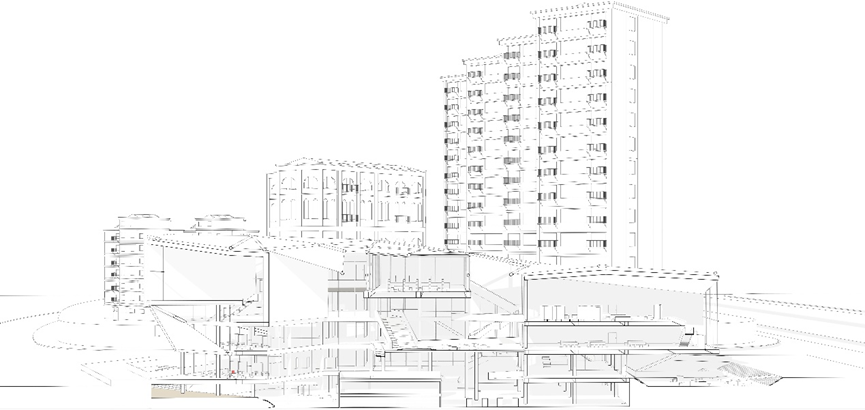

而后把之前导出的阴影通道图置入PS中，与线稿对齐后，对阴影通道图进行反相及透明度调节处理，得到具有大致空间立体关系的底图。

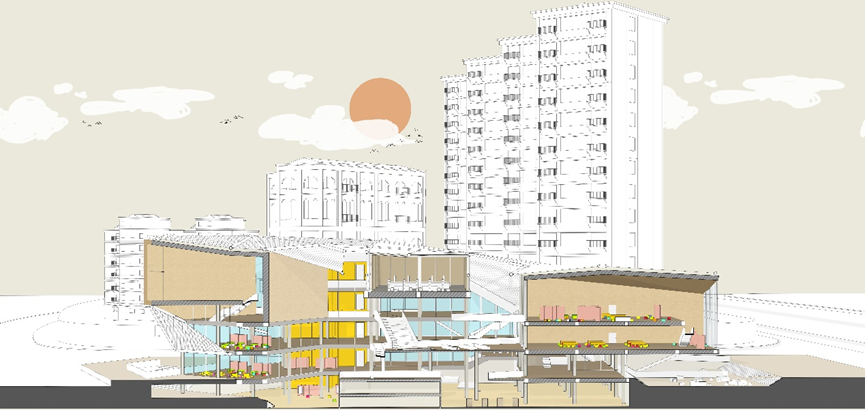

之后开始对底图进行绘制，主要是对剖面细节、墙面色块、环境色块三部分进行材质色彩纹理等的填充。

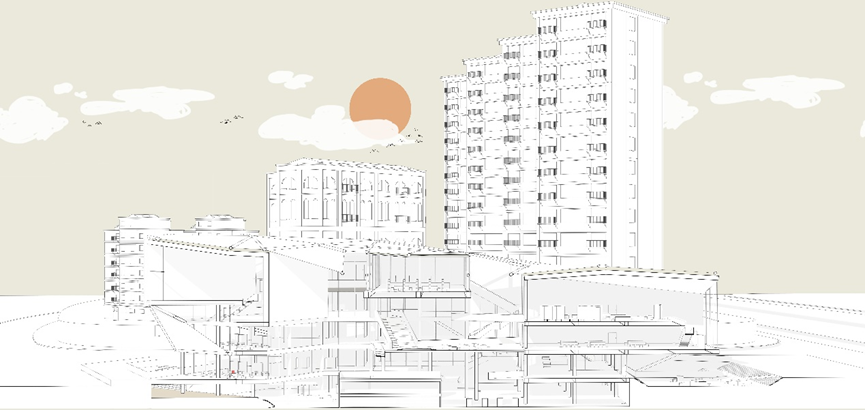

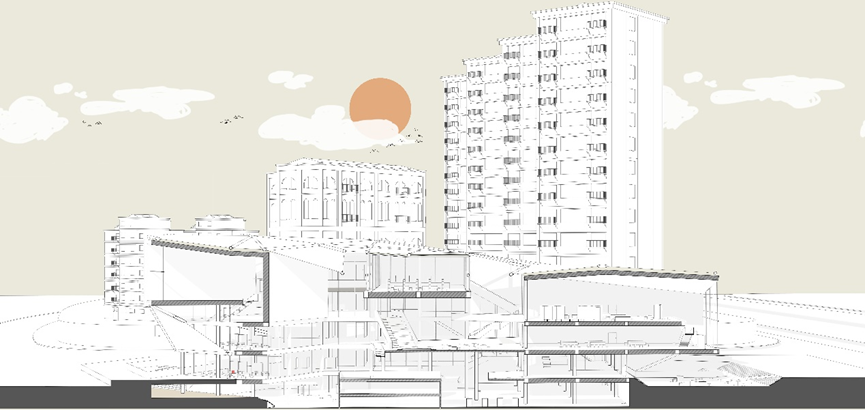

首先是对环境天空进行素材的填充，奠定整体的图纸基调。

然后是对剖面处的一些细节刻画。剖面处的色调尽可能使用重色调，帮助把图纸压住。

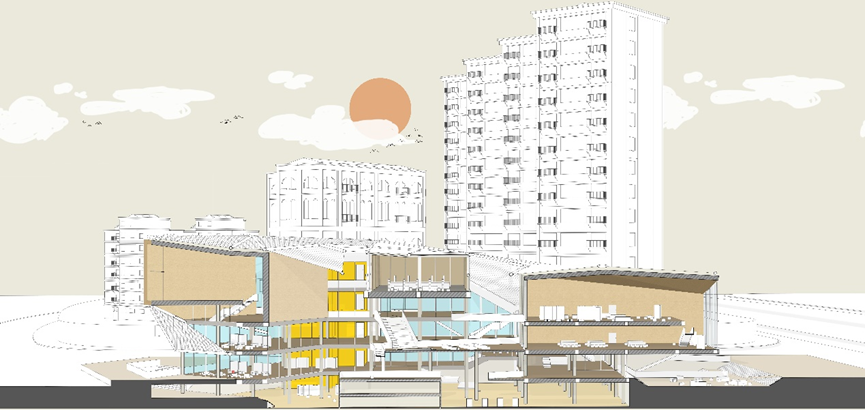

天空整体为浅色调，地面及剖面处为深色调，在这两者基础上，同一色系范围内对建筑进行色块或材质纹理的填充。因突出画面中心感的缘故，可适当选取一些跳色进行建筑墙面填充的应用。

最后是对家具等局部的色彩纹理填充。

PS细节绘制

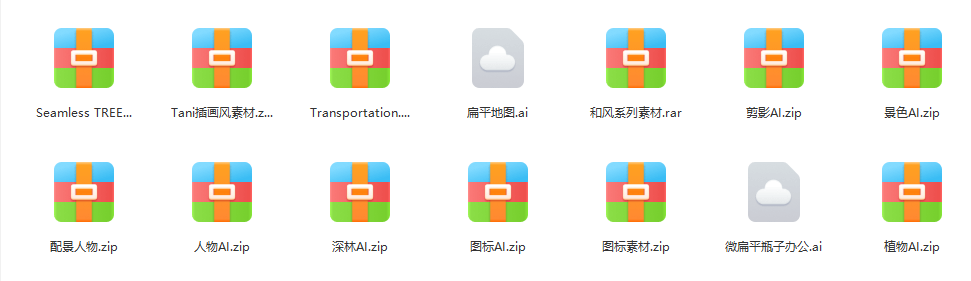

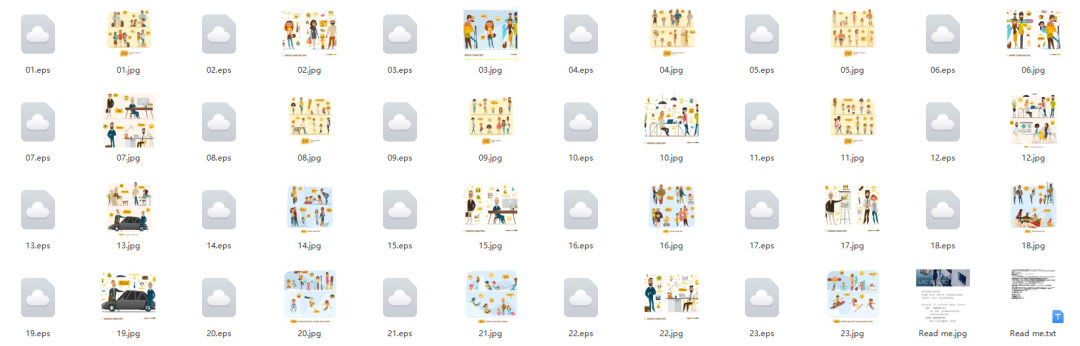

在上述底图的基础上，进行场景感的表达。为了让轴测效果图更加丰富，更具有故事感，我从很多素材网站上找到了一些细节，并根据建筑的功能排布进行细节场景刻画，具体表现为给里面的空间增加许多家具和比例人，丰富整个空间的组织。如果觉得空间主题感不够明确，也可以适当选取一些现成的素材或者标语进行空间布置，以进一步强调空间的功能及氛围感。比如我就选取了一些海报、标语以及雕塑素材进行内部空间刻画，表明空间的主题性。同事也可以通过设计表达的需要，增加一些光影感，去强化空间的丰富性。
