叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

还记得上次为大家分享的《工业遗产天津小淀艺术区商业化改造》嘛？在表达清楚设计内容和动机的基础上完善表达的形式感，主效果图在出图过程中耗时最长但同样也是整个设计的核心表达内容。本期就为大家分享一张优秀的拼贴风效果图应该如何做？虽然效果图依然用到的是我们熟悉的拼贴手法，不要说手法太老套，谁让它真的就那么好用呢！

▲绝佳创意！研究生状元与北理工学子联手的“自由设计实验室”让艺术街区焕发新生！

项目总述：

在当代，艺术园区不仅仅是艺术家的私人场域，它还是一种大众化的城市公共设施。它承担着商业、旅游、休闲、文教、展览等多种社会职能。商业化、公共化、人文化的设计改造对于艺术园区复合功能的呈现至关重要。小淀国际艺术区源于工业遗产，虽有良好的空间基础与艺术家社群，却缺乏商业氛围与公共文化功能，区域活力度与公共性严重不足。研究团队提出结合场地特色、优化业态配置、强化文化供给等设计策略，通过景观、建筑、室内等空间的联动改造，实现了区域活化与文化共享等长远目标。

SU与ENSCAPE配合导出线稿

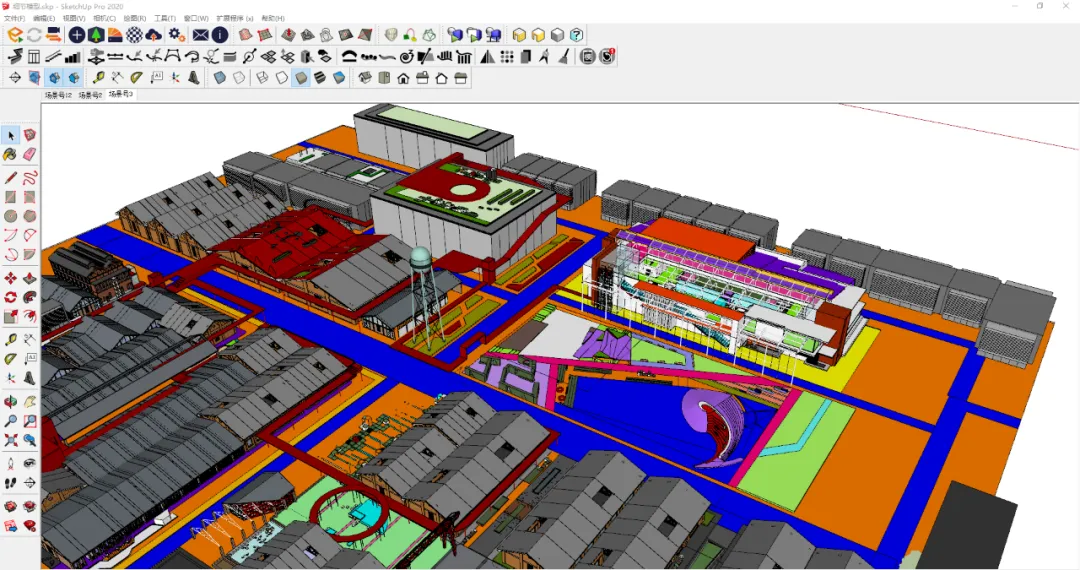

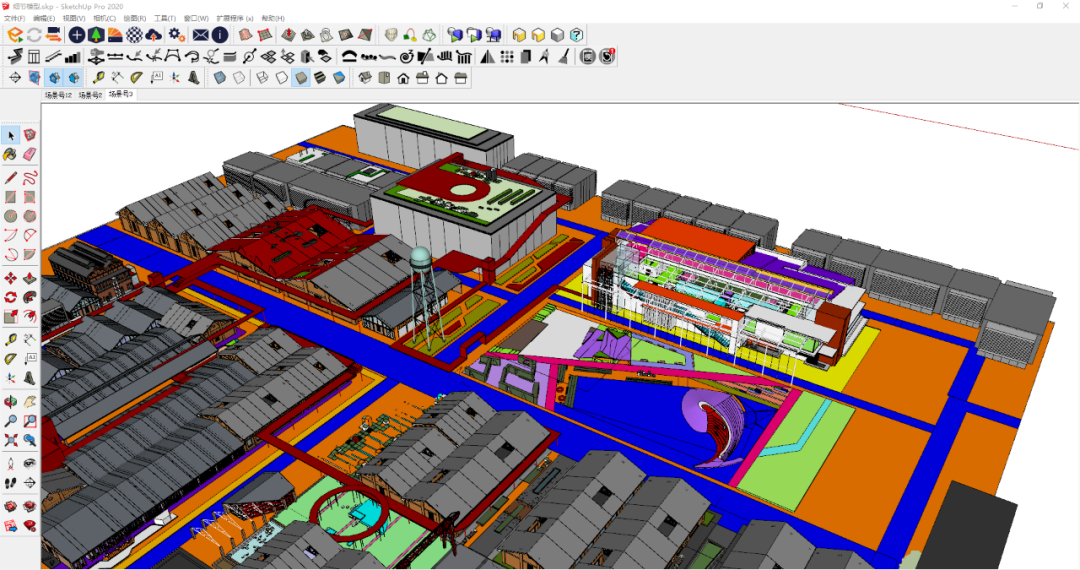

第一步首先我们要做拼贴风的效果图的话就需要区分出不同的材质区域和不同的面，而且因为要在ps里进行拼接在su里就不可以用材质贴图因此要用油漆桶将模型铺上纯色，方便在ps里进行材质替换，完成这一步后关闭线稿，只导出颜色色块即可。

这里推荐一个很好用的插件，一键生成周围配景的建筑体块，就不用一个一个推拉了。

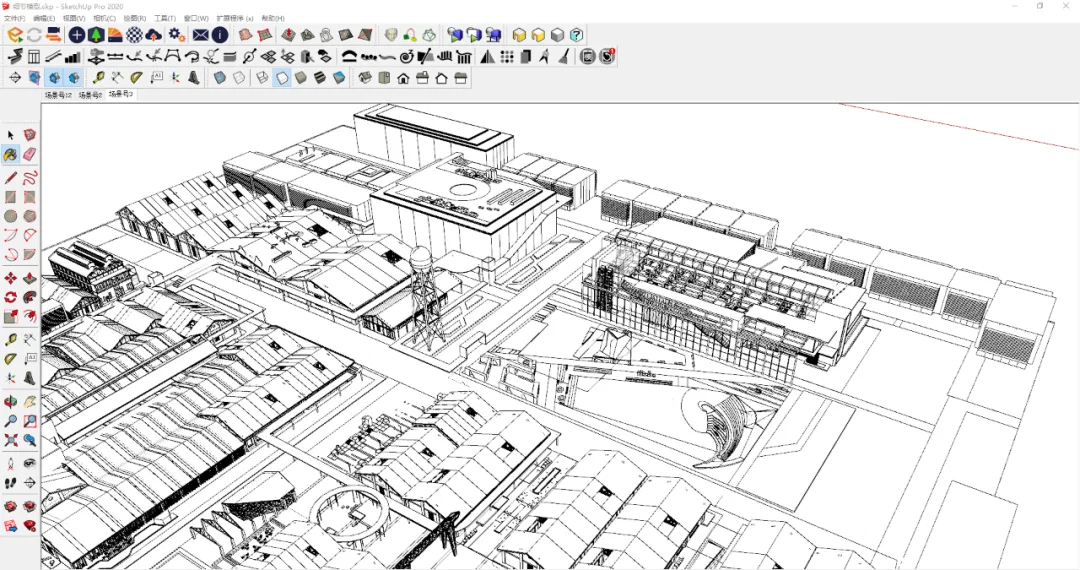

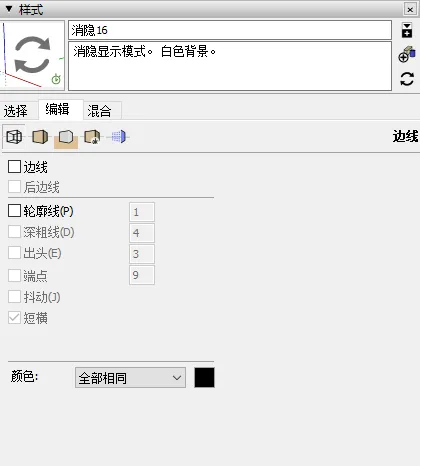

第二步就是线稿的导出将模型显示模式调成消隐模式，这样就只显示线稿了在这一步记的把线条里的轮廓线打开，否则会有线条丢失问题。

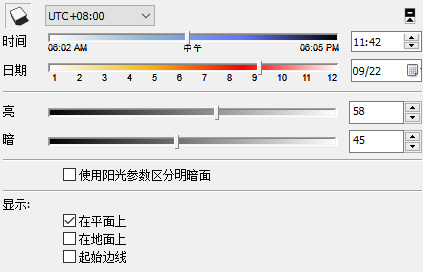

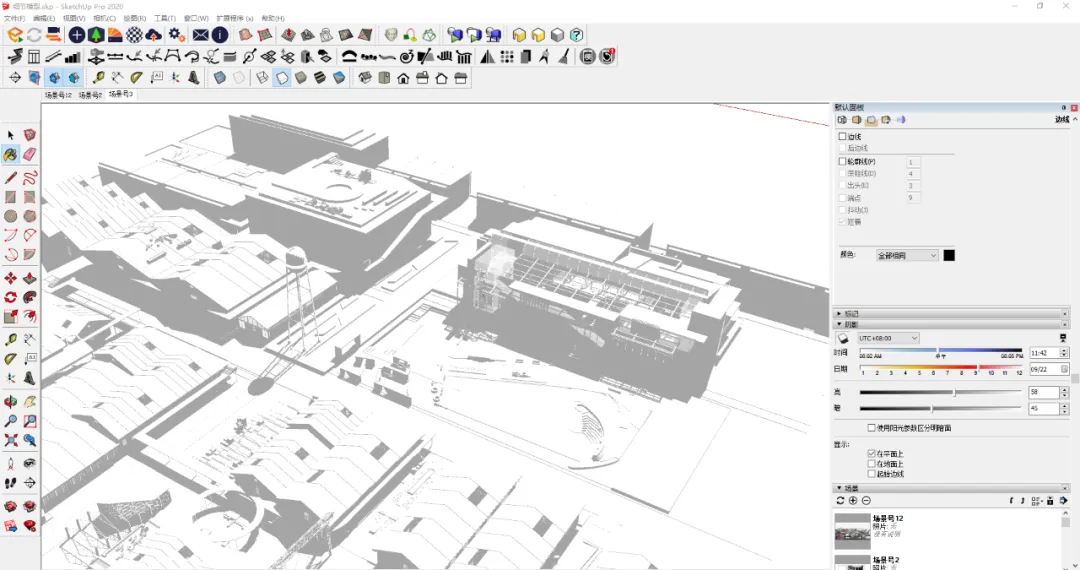

然后开启su里的阴影，也就是一白一黑两个小方块的图标，设置阴影显示只在平面上。

第三步就是白模的导出，这一步的意义是让场地周围场景更加立体，周围的阴影更加真实。

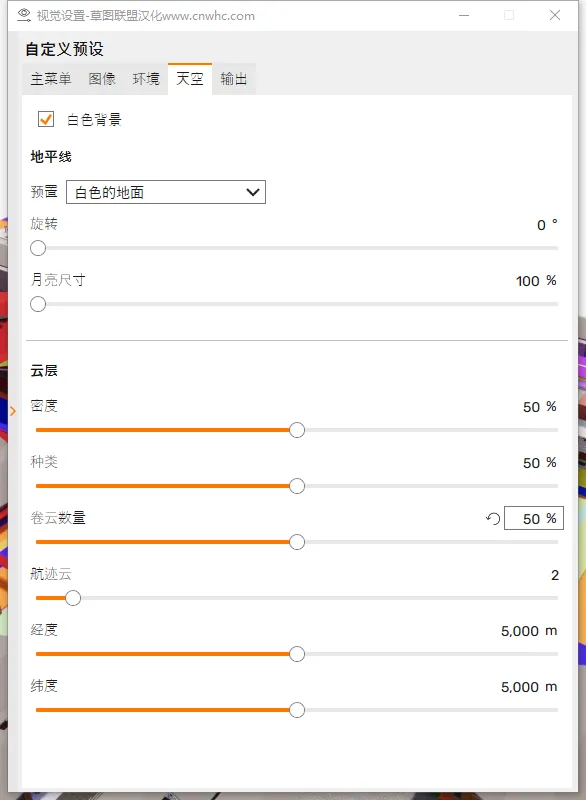

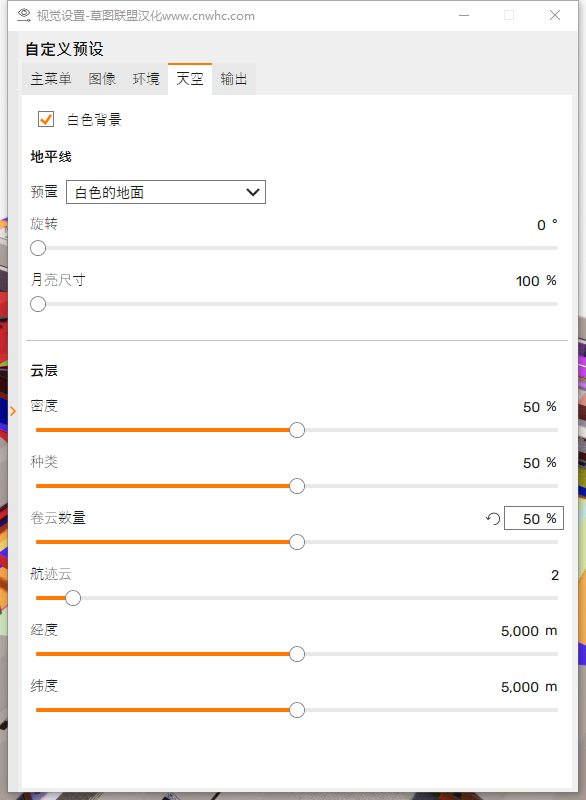

首先在enscape的设置中找到天空选项，勾选白色背景这样导出的图片就会更加明亮。

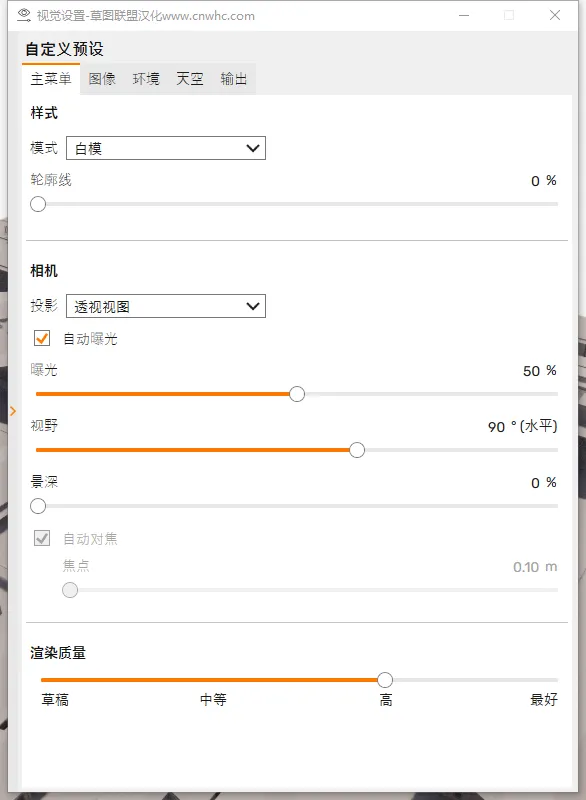

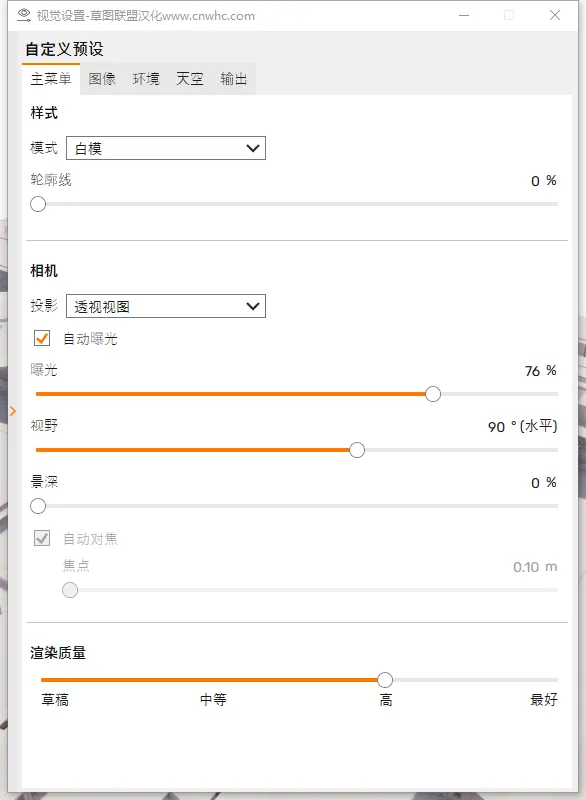

将主菜单点开，在模式里选择白模，这样就可以导出纯色的模型了。

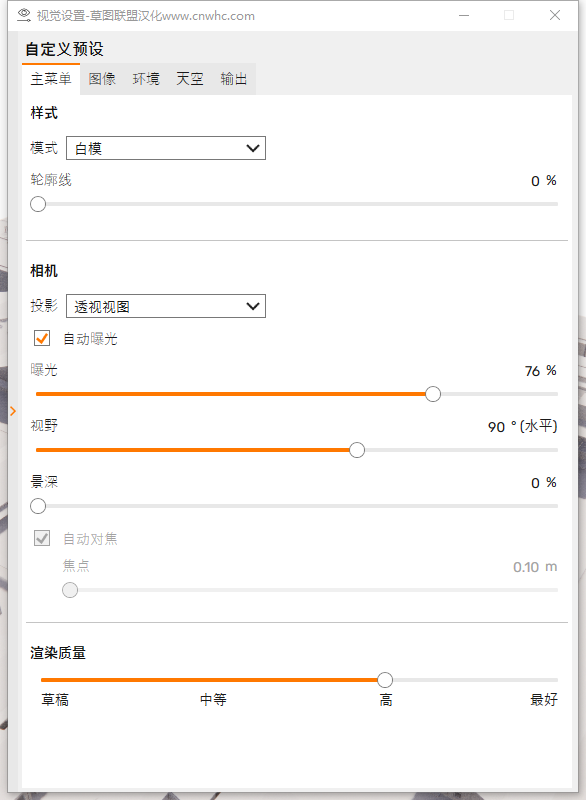

然后将曝光度调高，调到百分之50到六十左右即可，过低的曝光度会导致模型发灰发暗。

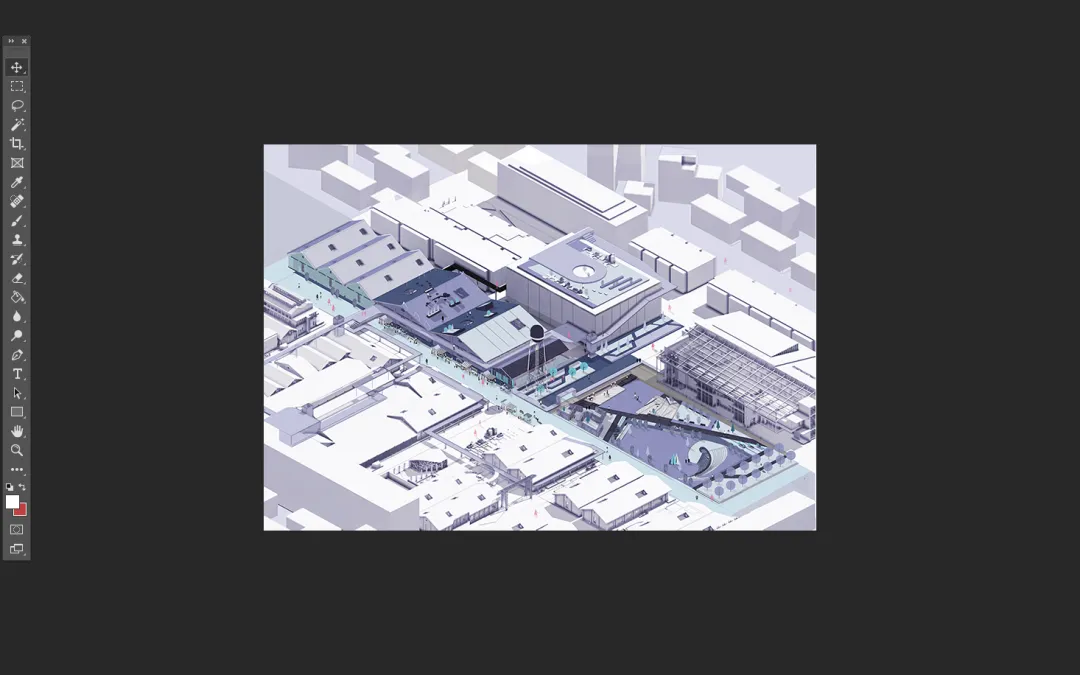

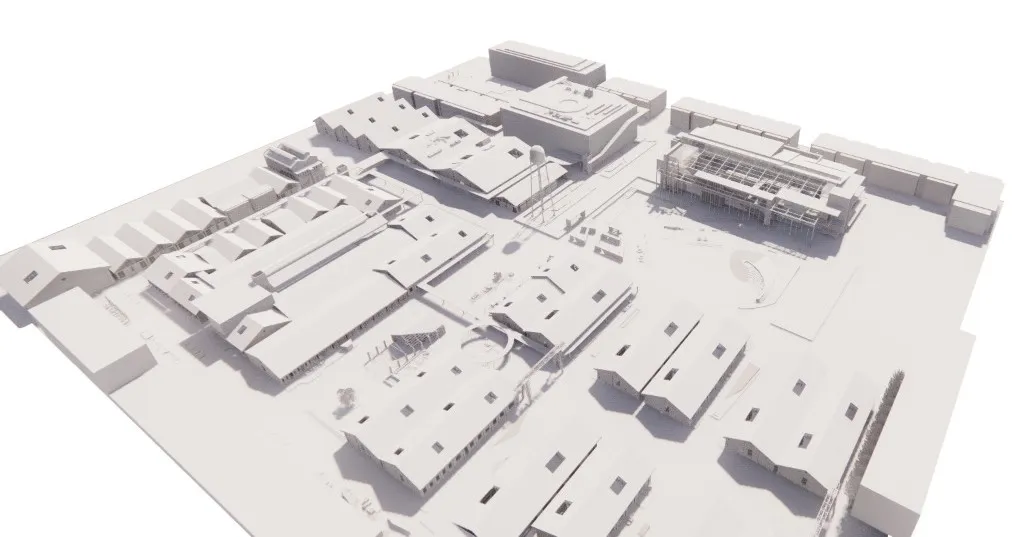

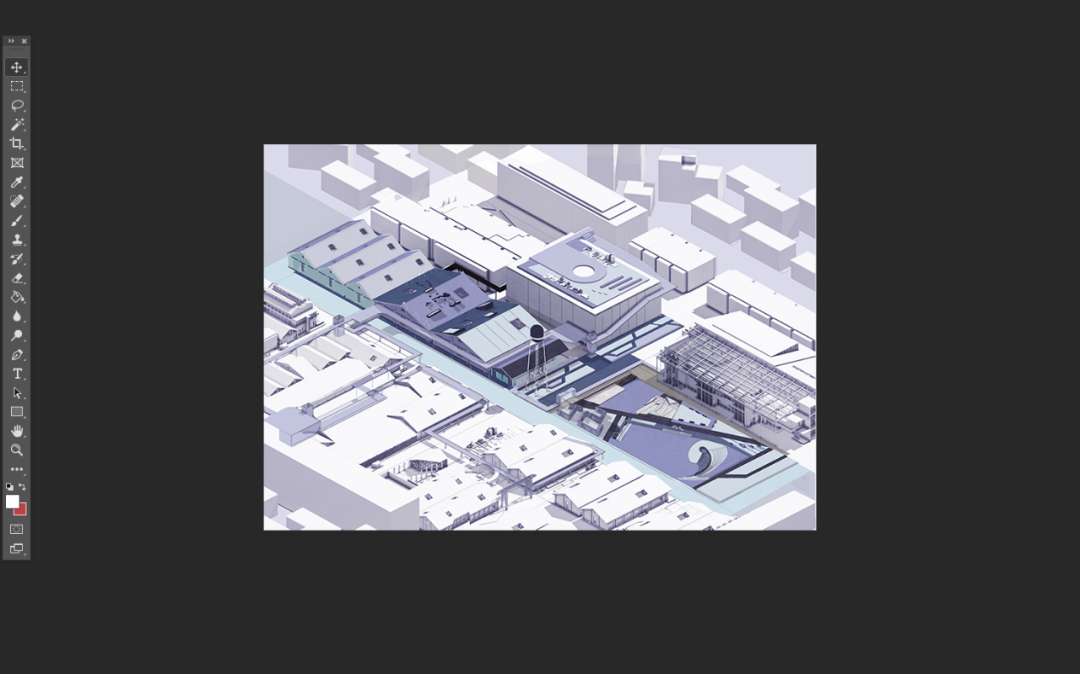

最后导出的图片就如下图所示，后期亮度和对比度在ps里进行调节即可，这样导图的部分就完成了，这是比较快捷且出效果的一种选择。

在ps中进行材质和效果处理

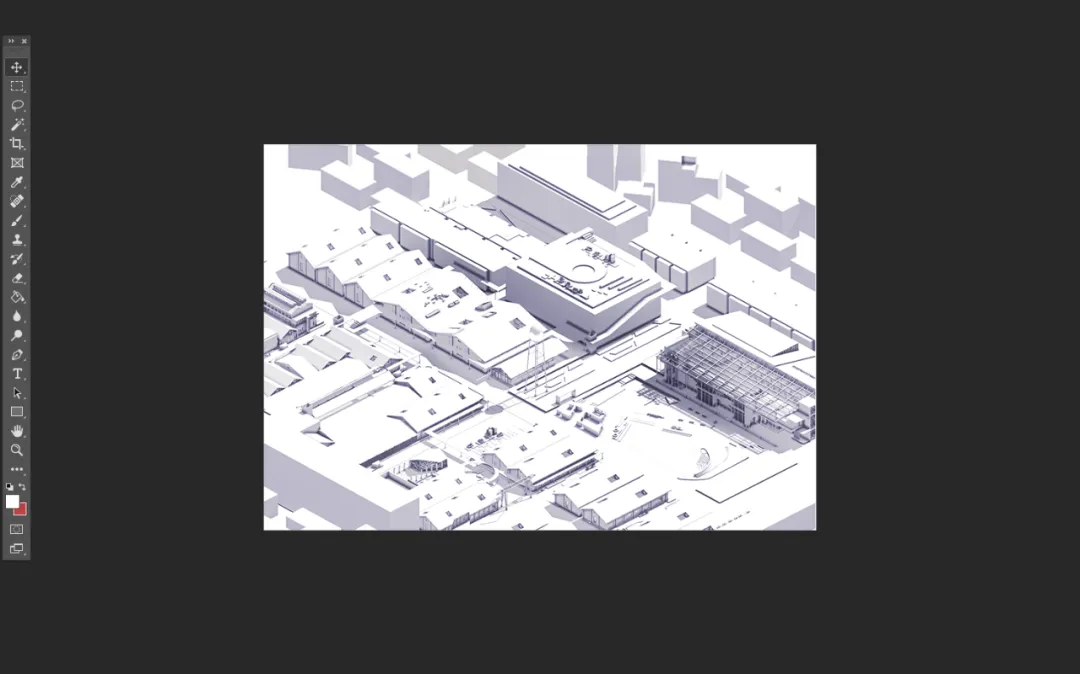

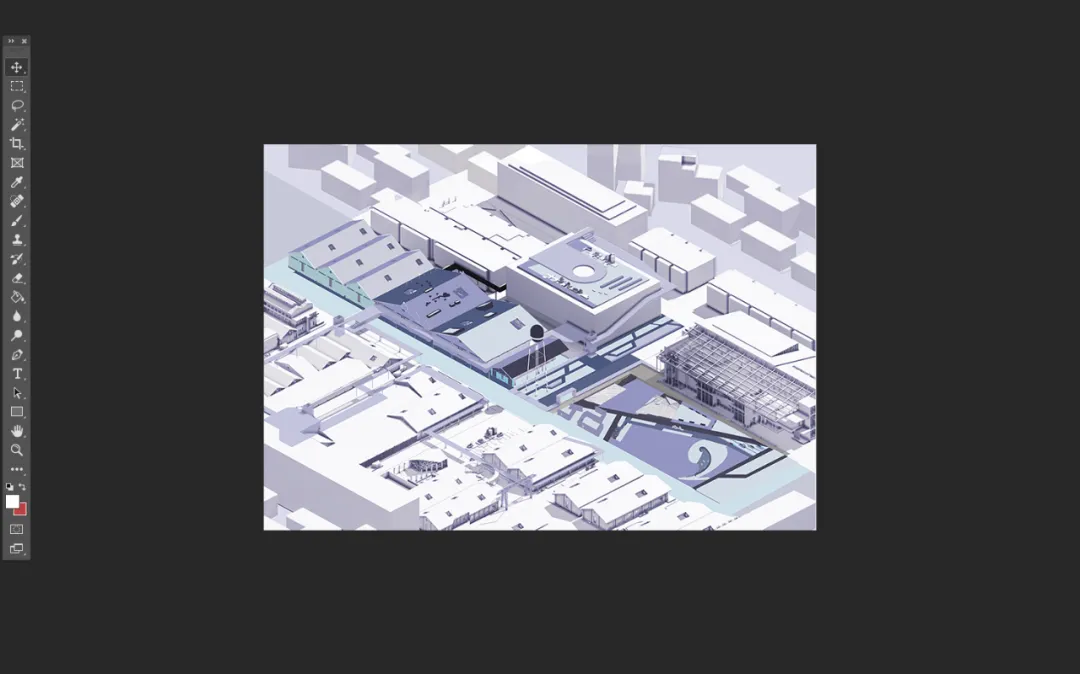

第一步先将enscape导出的白模图导入ps，根据你需要的排版大色调调整你阴影的色相，shift加u进行调整。

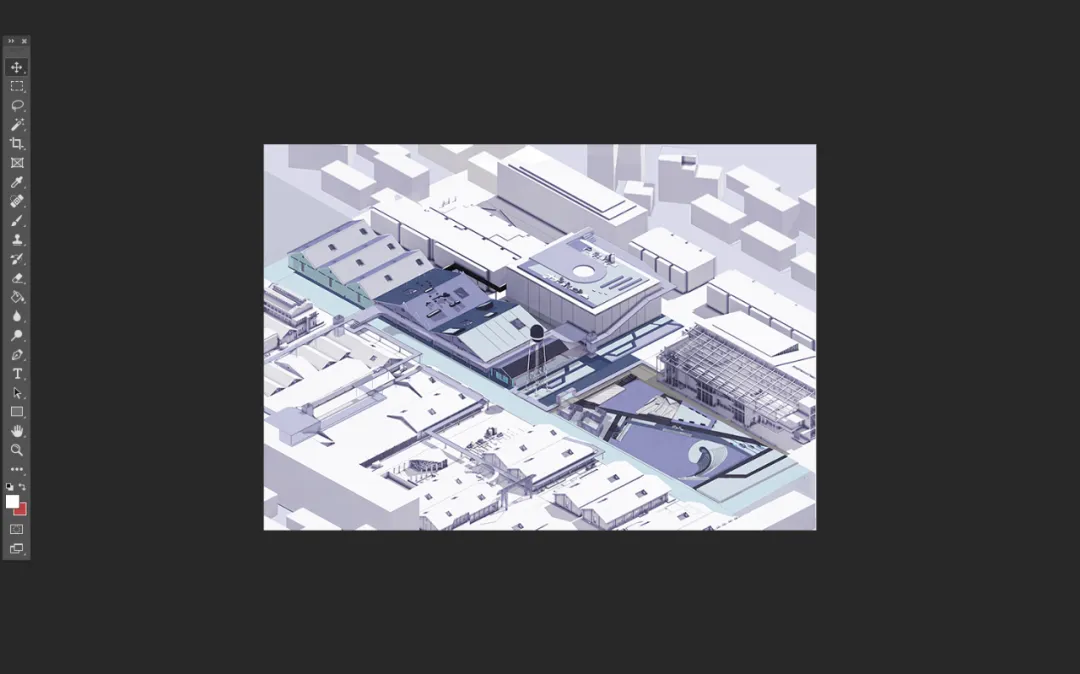

第二步将之前导出的纯色块图导入ps，根据不同的材质框选不同的色块并进行材质赋予，注意要在颜色上作出区分。

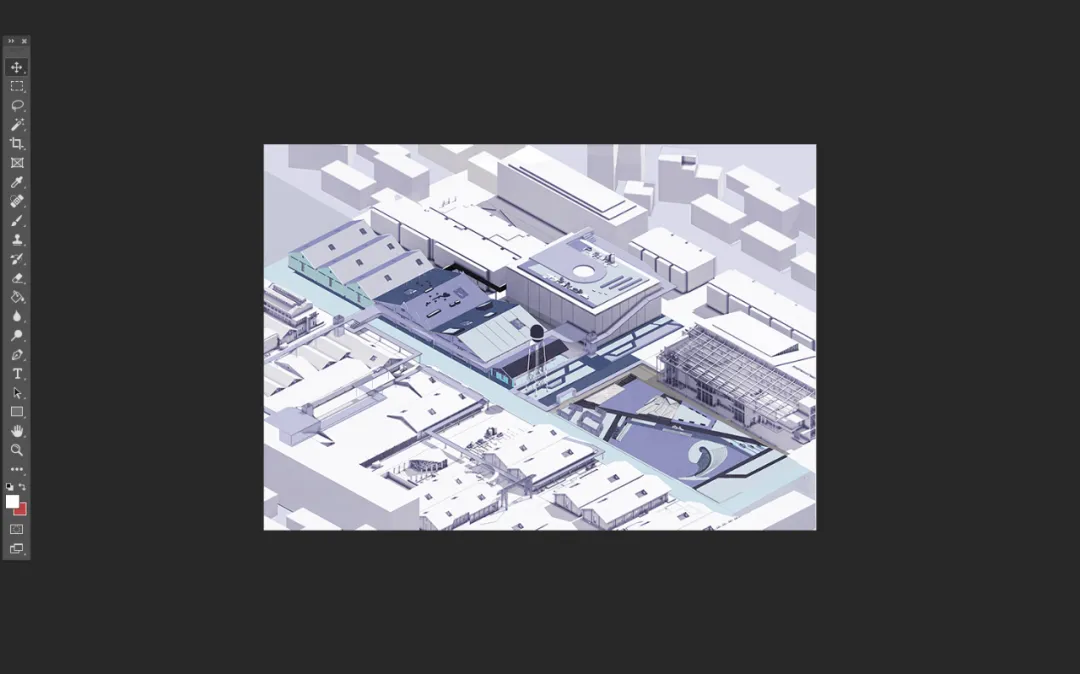

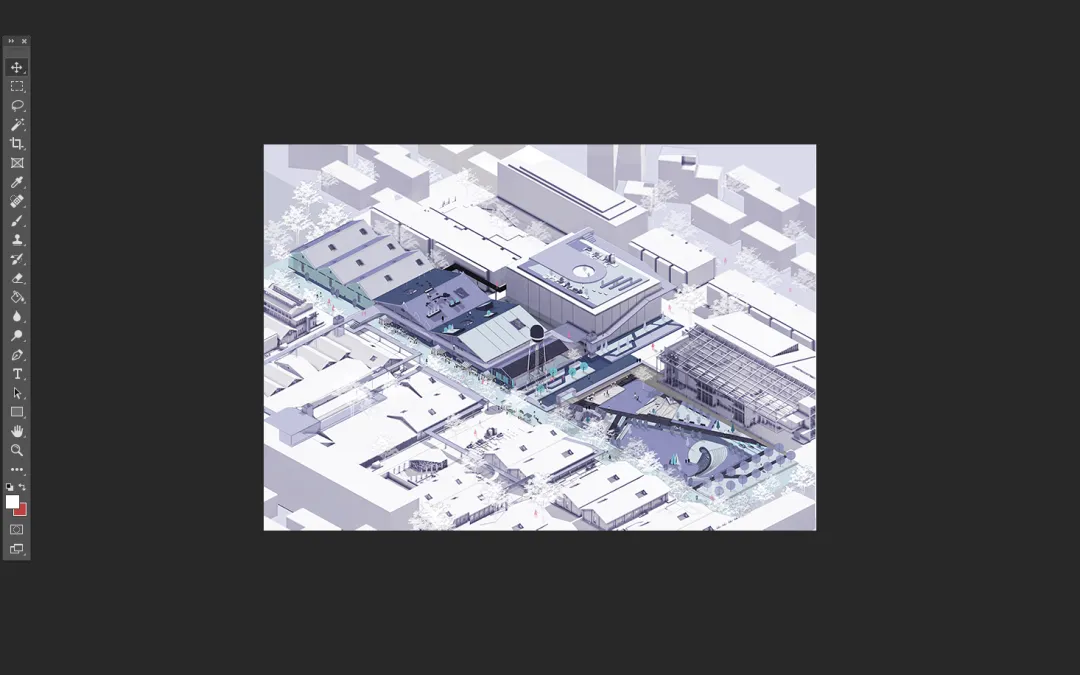

第三步在色块上叠加材质纹理，选择不同的纹理图，用正片叠底的方式覆盖在整张画面上。

第四步将线稿图和阴影图导入ps，注意在导图的时候视角要一致这样导入ps时所有的通道图才可以重合，导入之后做不透明度和颜色的调整使图片更加整体和自然。

第五步置入人物psd和树木的psd，这一步中尽量把图片做复杂，可以多加一些小景致，这些psd直接购买即可并不需要自己制作。

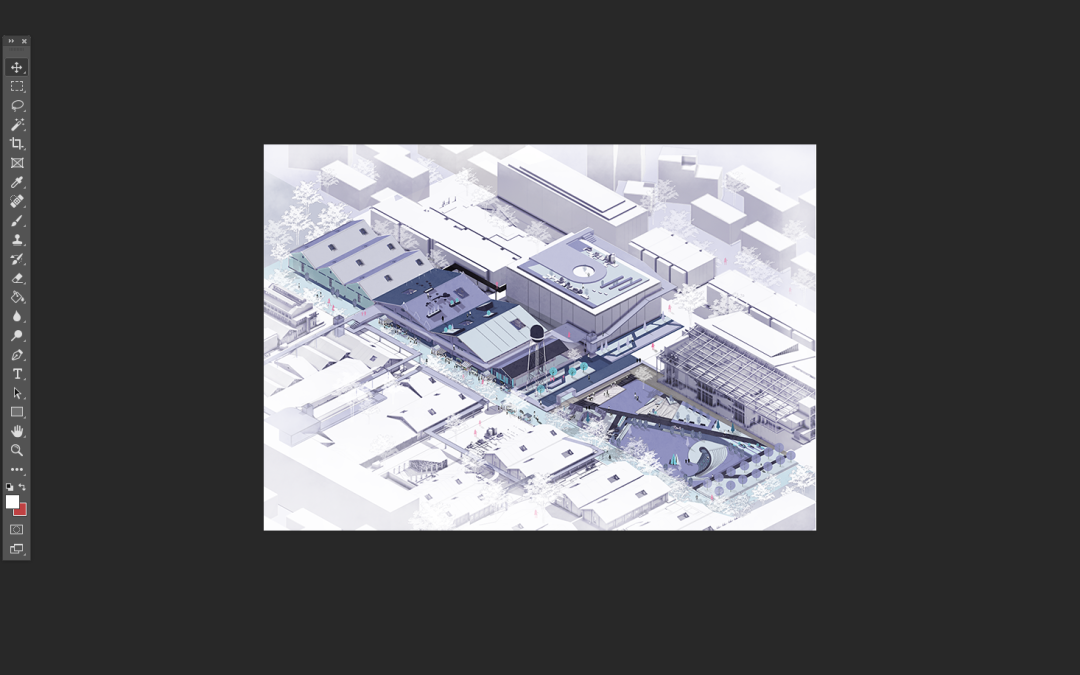

第六步就是场景的营造，首先选取一些树木的psd置入，并调低不透明度，因为是外围配景，因此要虚化处理，最好融合进白模图中。

第七步仍然是场景的营造，选取画笔中的烟雾笔刷，同样可以在网店中购买到，在画面的四周绘制云雾，并降低图层可见度，这样图片的视觉中心就十分明显了。

第八步在改造区域周围绘制一些边框线，最好是虚线，表明改造区域同样也使画面更加丰富饱满，提升画面效果。

第九步也是最后一步就是加上指南针，名称标题等图例，做好图片的细节处理，到此为止你就做出了一张氛围感十分强烈的插画风效果图了你也来试试吧！
