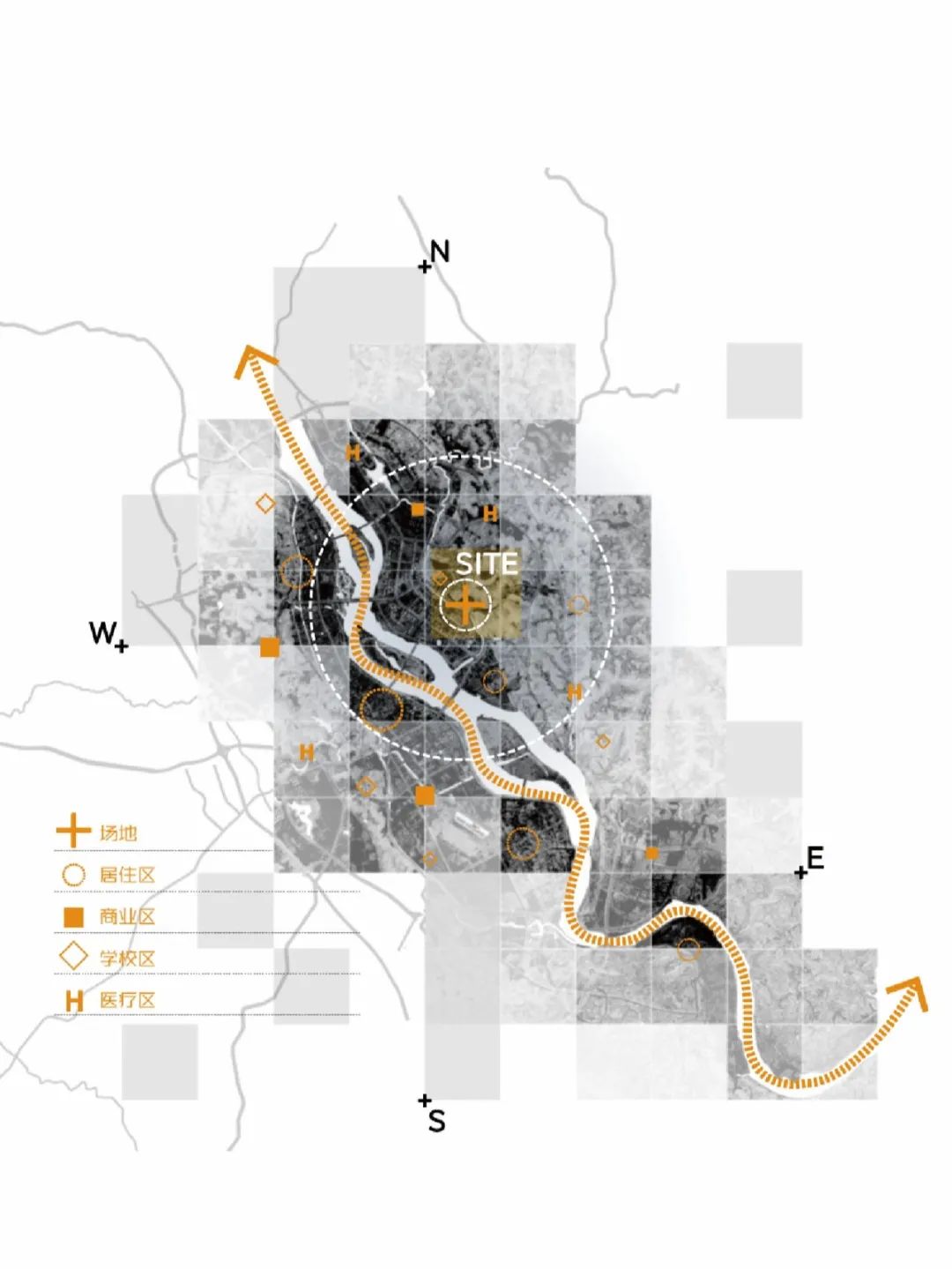

叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。所有的实地建筑设计都需要对区位进行分析，区位分析图不可或缺。在区位分析图中，区位分析图能展示项目所在区域的空间关系和环境特征，对设计方案的舒适性和在地性具有重要影响。首先，区位分析图能够明确项目与周边交通、自然环境、城市功能条件的关系，为设计师提供重要的背景信息。其次，它可以帮助设计师识别现场优势和潜在问题，如采光、风向、水文条件等，从而优化策略设计。区域位置分析图时，需要重点关注以下要点：一是信息的层次性，需清晰区分主次，避免信息过载；二是表达的精确性，通过比例、标注等方式确保数据可靠；三是画面的简洁性，注重图标符号的规范和布局的美观。一张精准、清晰的区位分析图，不仅是设计决策的重要依据，也是沟通和汇报时的有力工具。
底图获取
通过OpenStreetMap网站（免费）与百度地图网站（免费）获取场地区位分析的底图，其中OpenStreetMap网站获得的图主要用于后期取色，百度地图网站获得的底图主要用于后期形成区位分析图肌理。
素材获取1

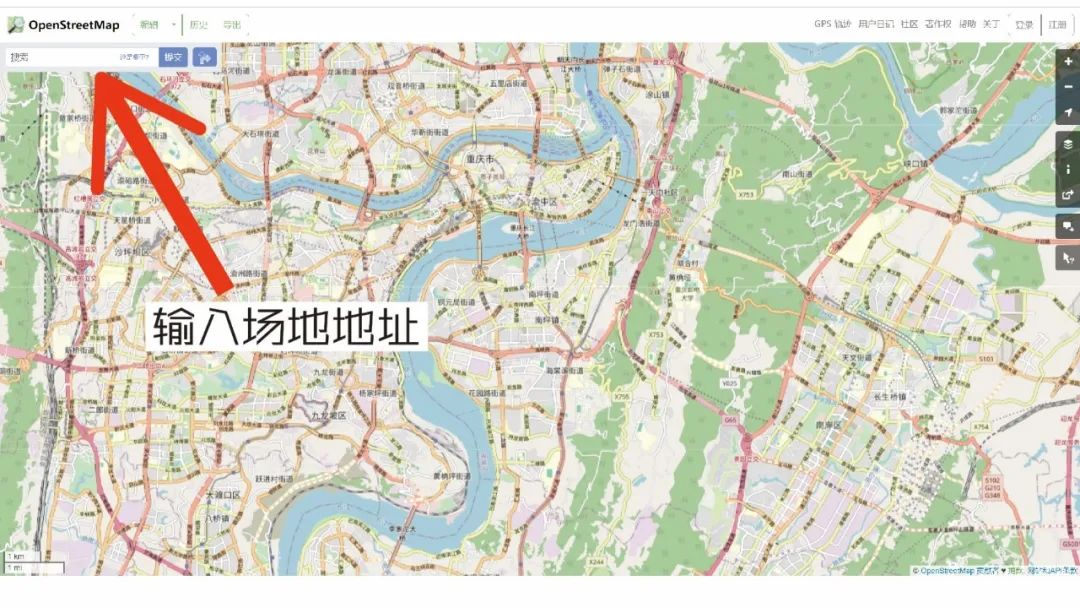

1、进入OpenStreetMap网站（免费），在左上角搜索栏输入场地地址。

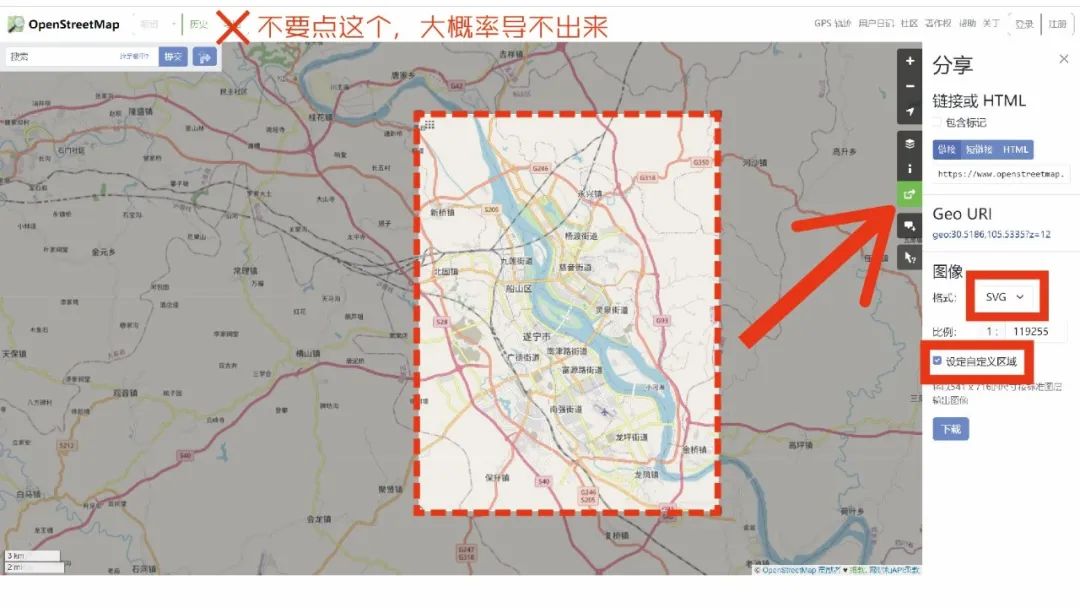

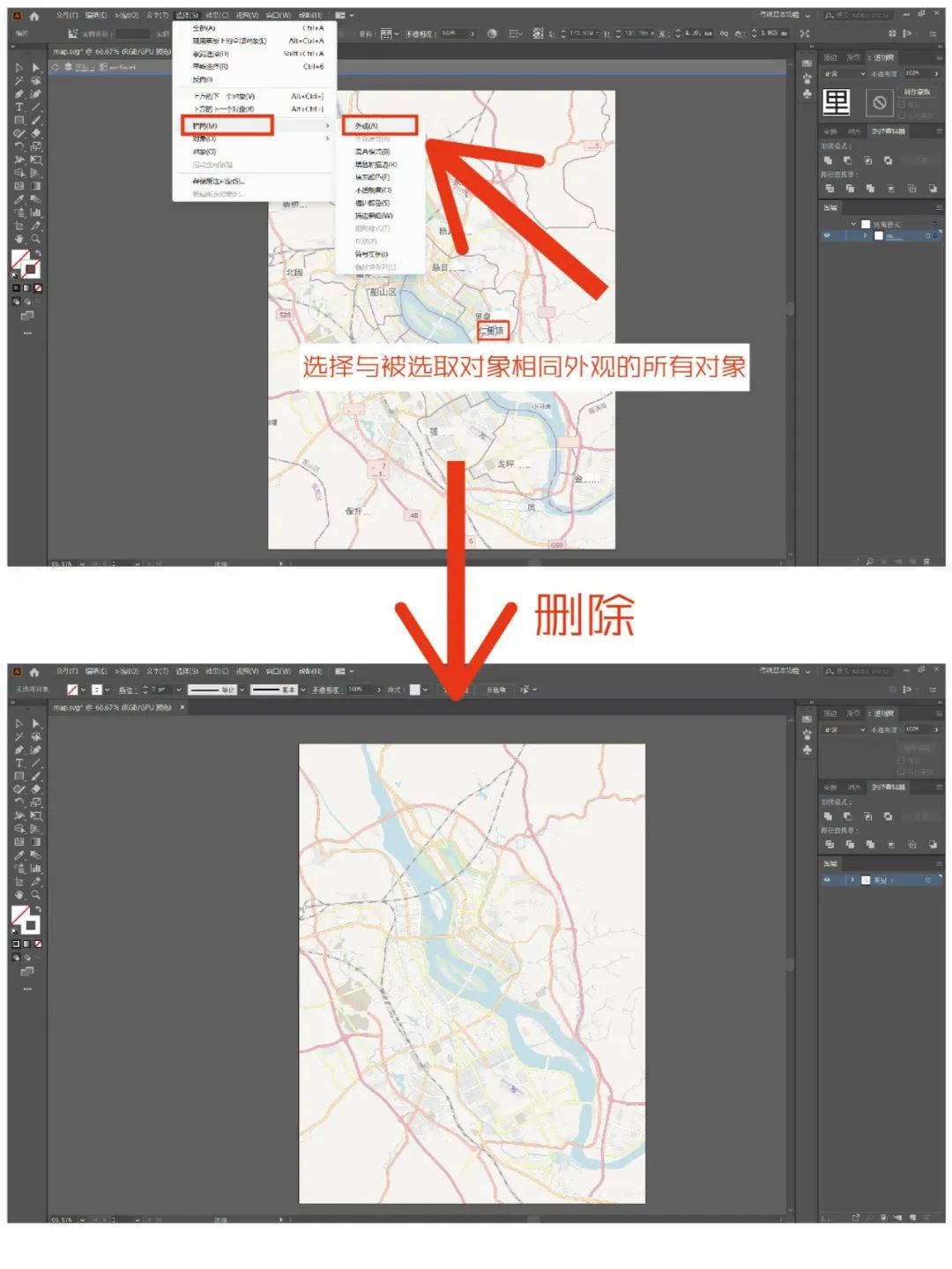

2、找到场地地址后，选择右侧【分享】-格式【SVG】-【设定自定义区域】（注意不要选择左上角的导出，大概率导不出来）。3、将SVG文件导入AI，删除无用的文字/图案：选中一个文字/图案-【选择】-【相同】-【外观】-【Delete】，得到用于后期取色的底图。
素材获取2

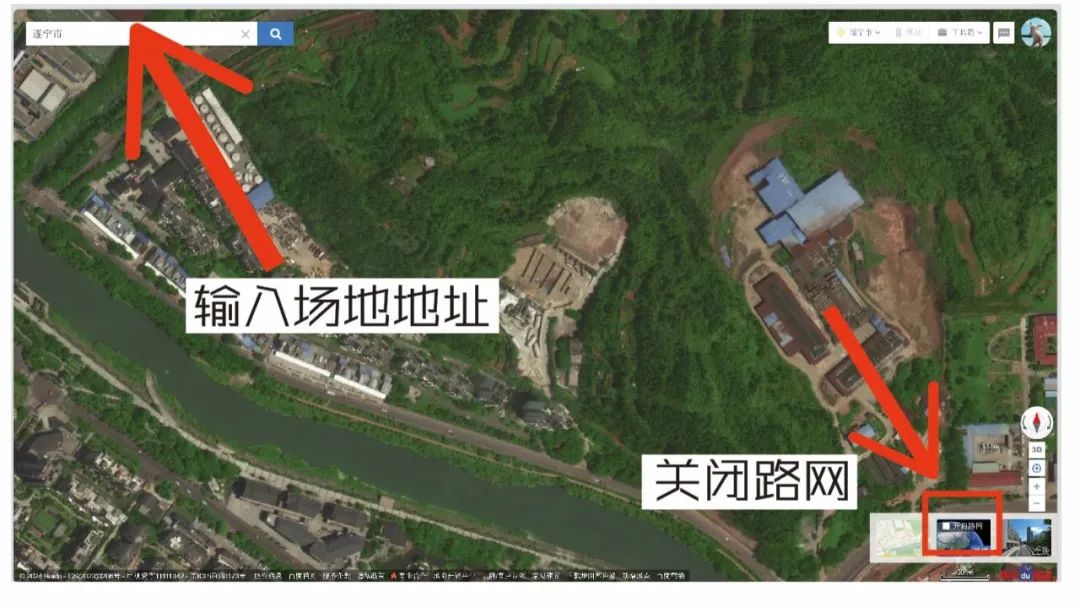

1、进入百度地图网站（免费），在左上角搜索栏输入场地地址，右下角关闭路网。

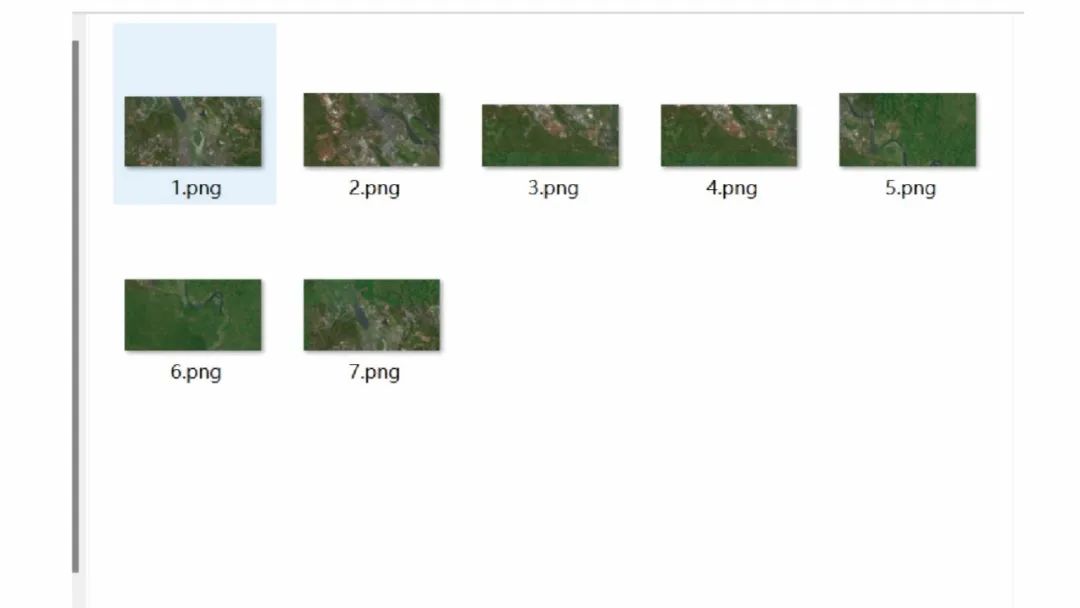

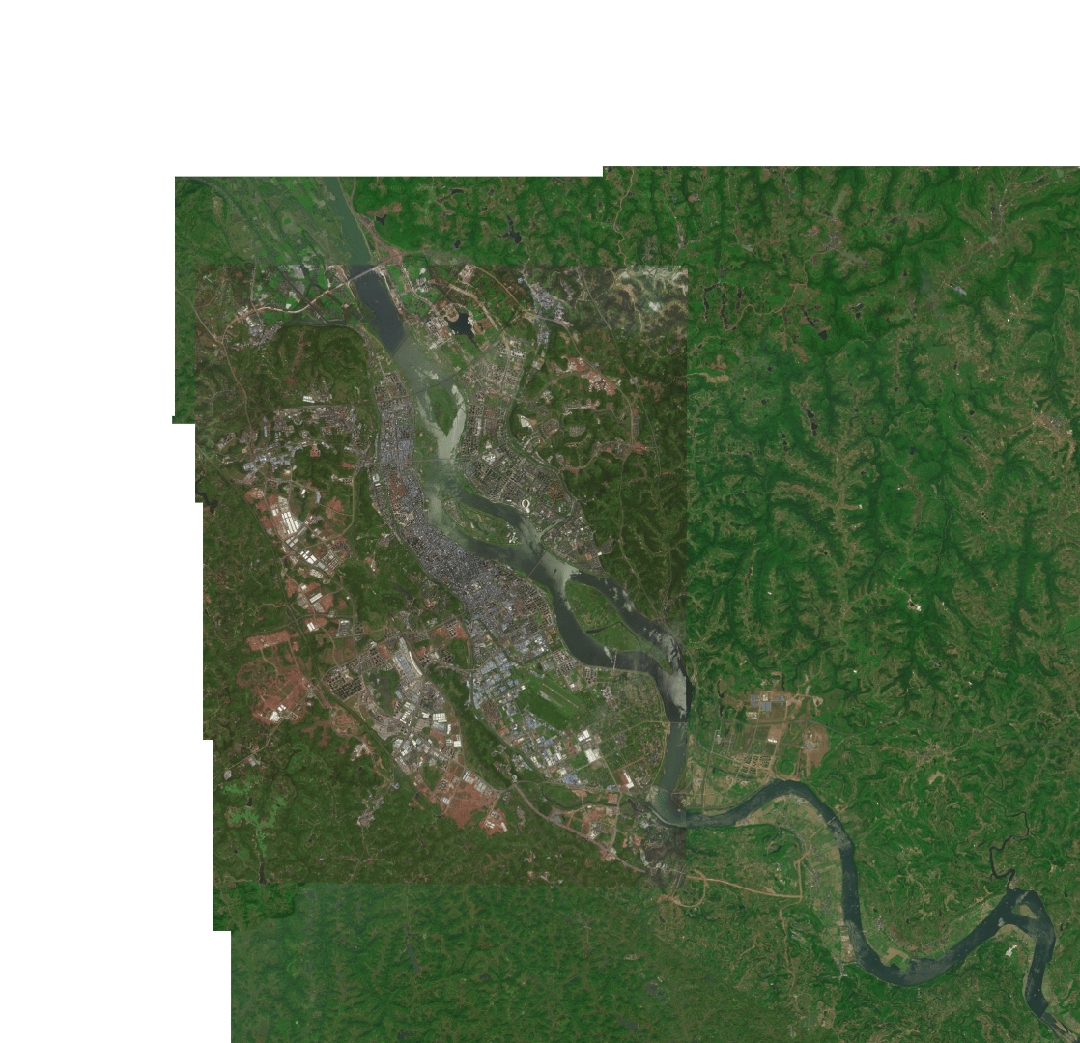

2、截图保存（由于清晰度的问题，可以放大截图，后期用ps拼起来），用于后期形成区位分析图肌理。
底图处理

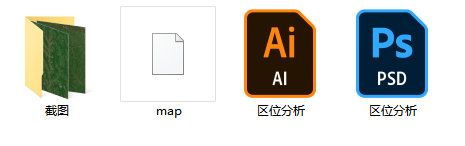

使用PS和AI进行操作，先用PS将底图进行处理，再通过AI添加标注与文字。

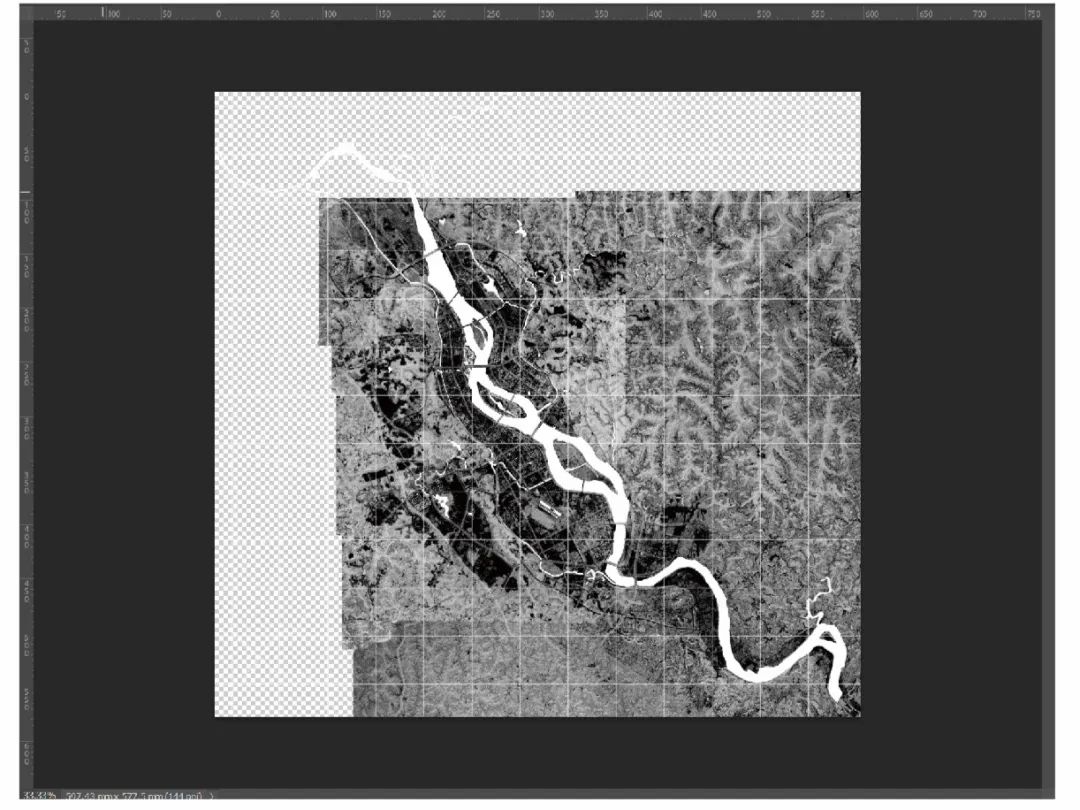

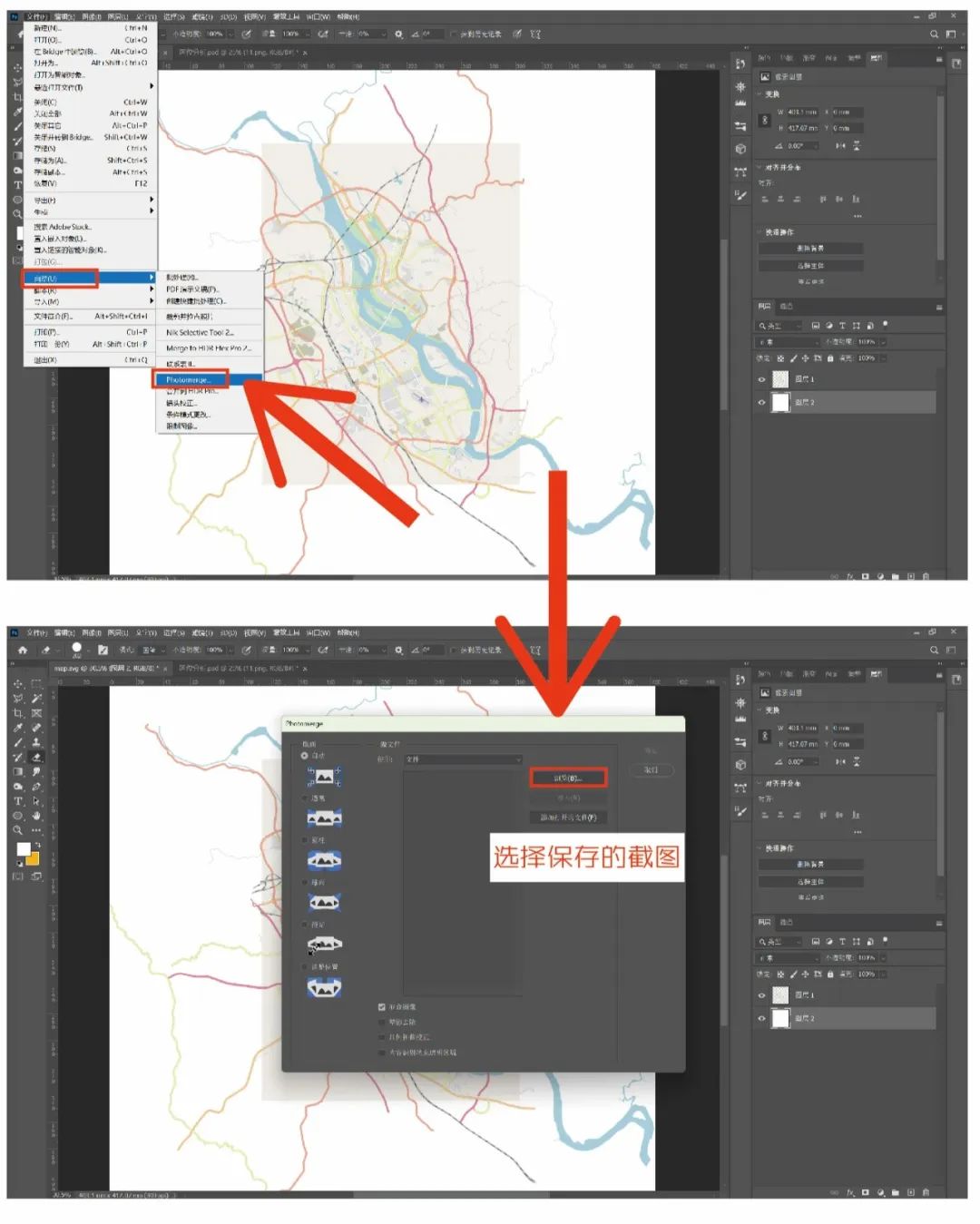

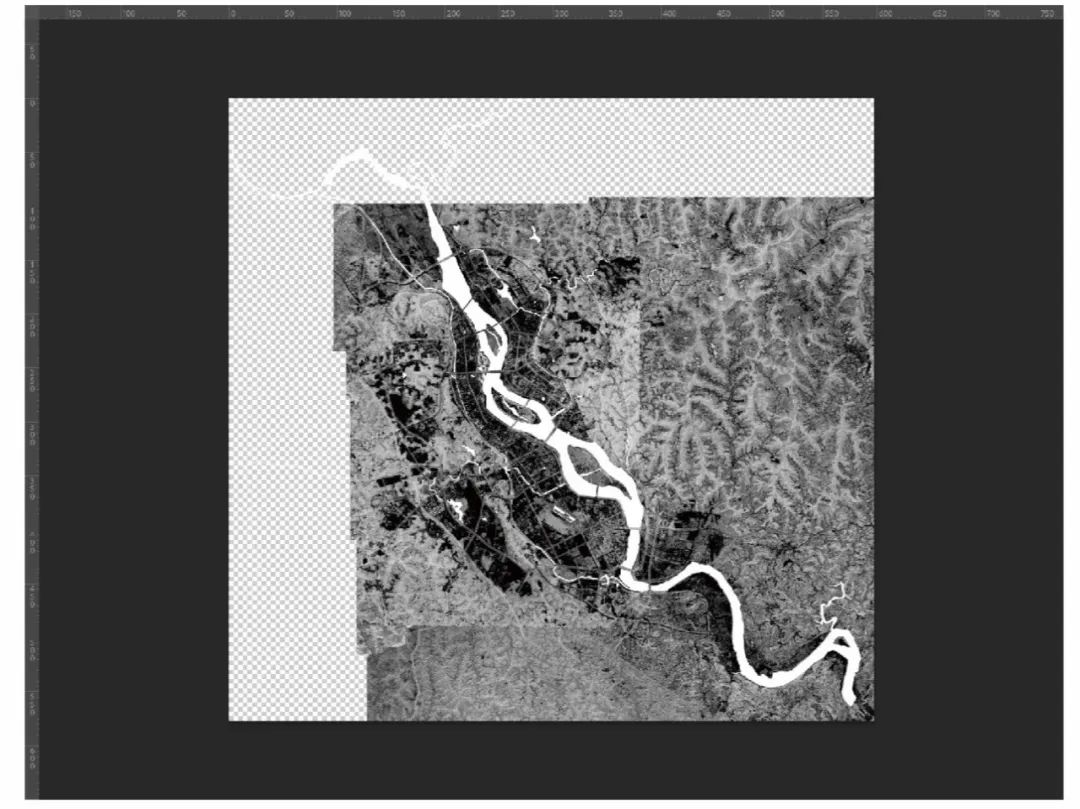

1、将SVG文件导入PS，再用PS将截图拼起来（【文件】-【自动】-【Photomerge】-【浏览】）

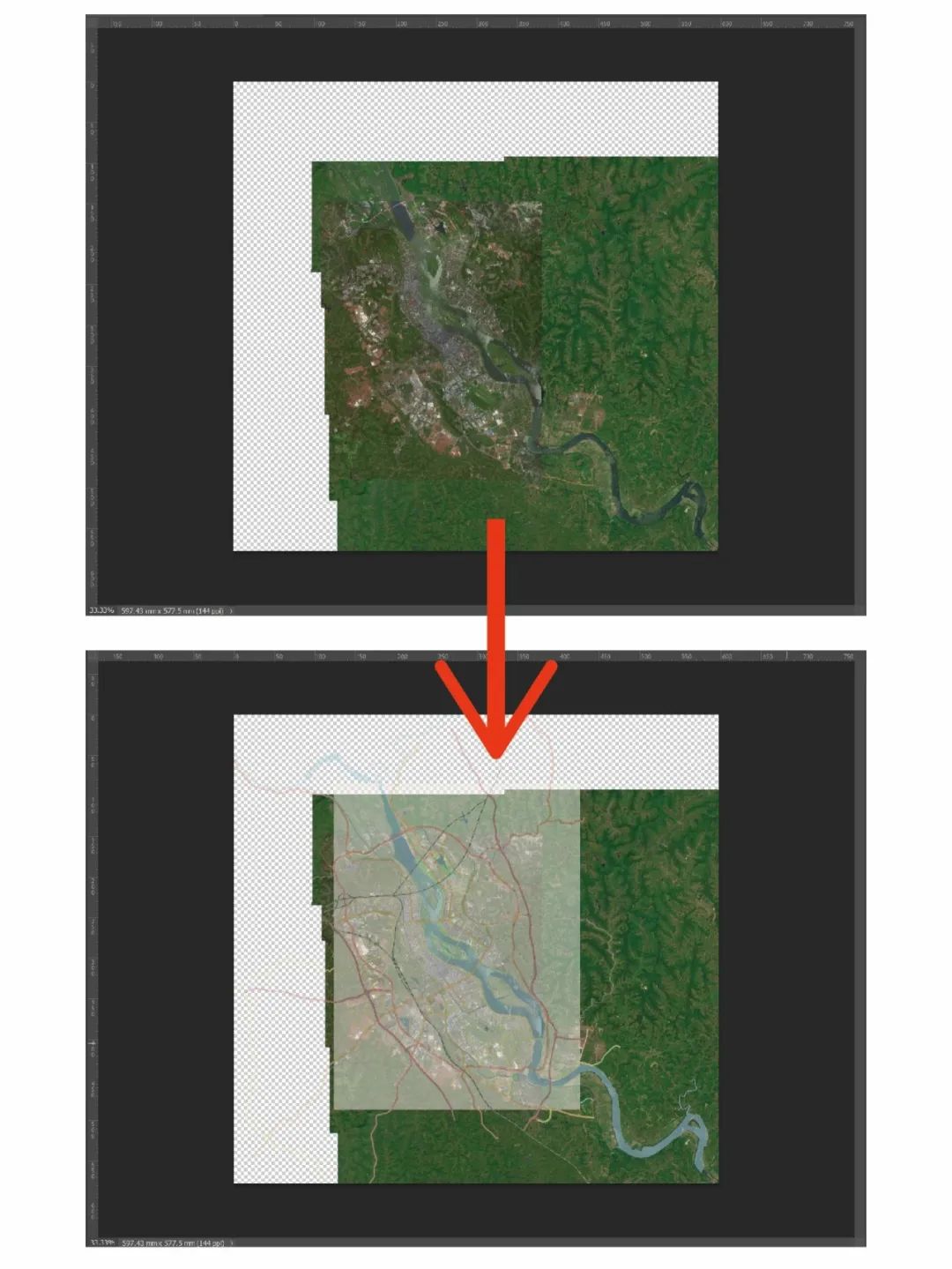

2、把SVG文件图片与截图对位

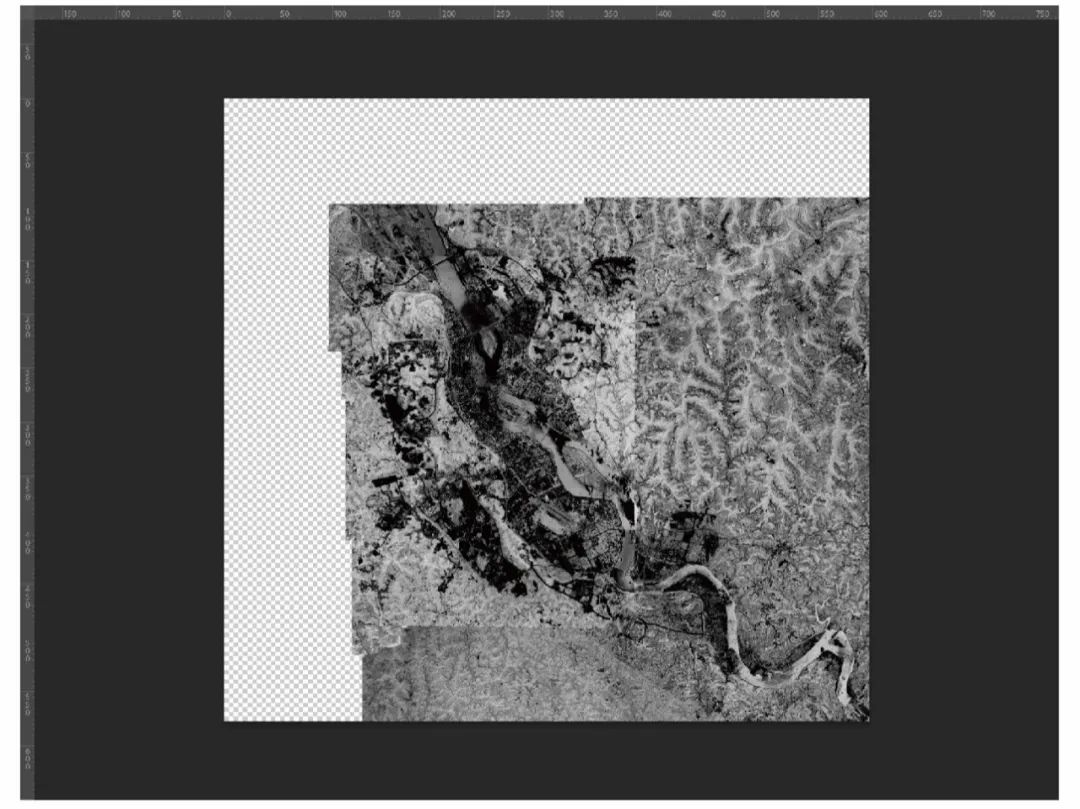

3、调整截图饱和度/透明度/曲线
4、用魔棒工具选取SVG中的河流+道路填色，并调整透明度

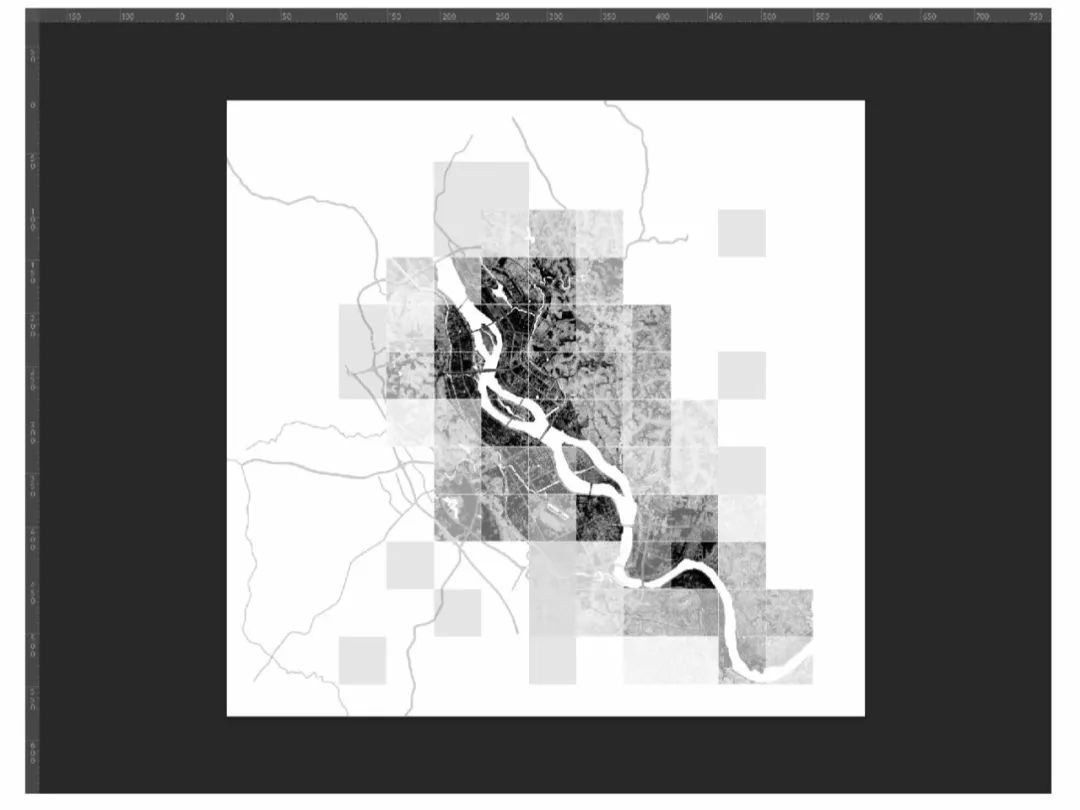

5、加入网格（可以AI画好导入到PS中/网格笔刷/网格素材）
6、根据网格拉参考线
7、填充白色/灰色格子，调整透明度

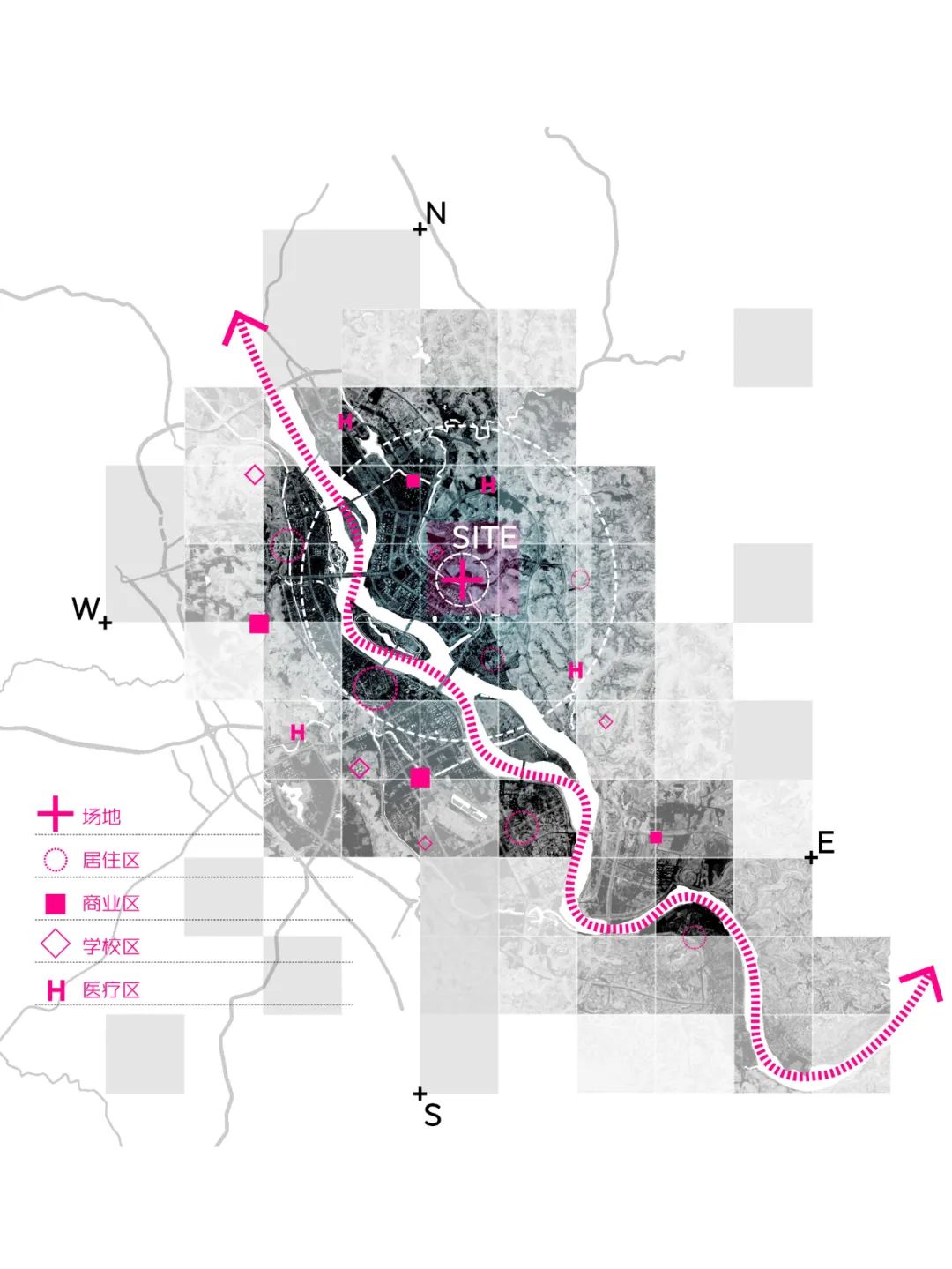

8、将PS文件导入AI中添加标注与文字
