叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。本次介绍的是鲁美本科环艺毕设中院排名第一的项目图纸，一张剖面透视图制作教程，剖面透视图可以很完整的表达建筑空间关系的底层逻辑，尤其是旧建筑改造，可以很直观的表现空间中新与旧、人与空间的联系，项目是基于旧水泥厂改造的市民活动中心，其中的一张剖透视图可以很好的表现改造后的空间效果。
模型准备

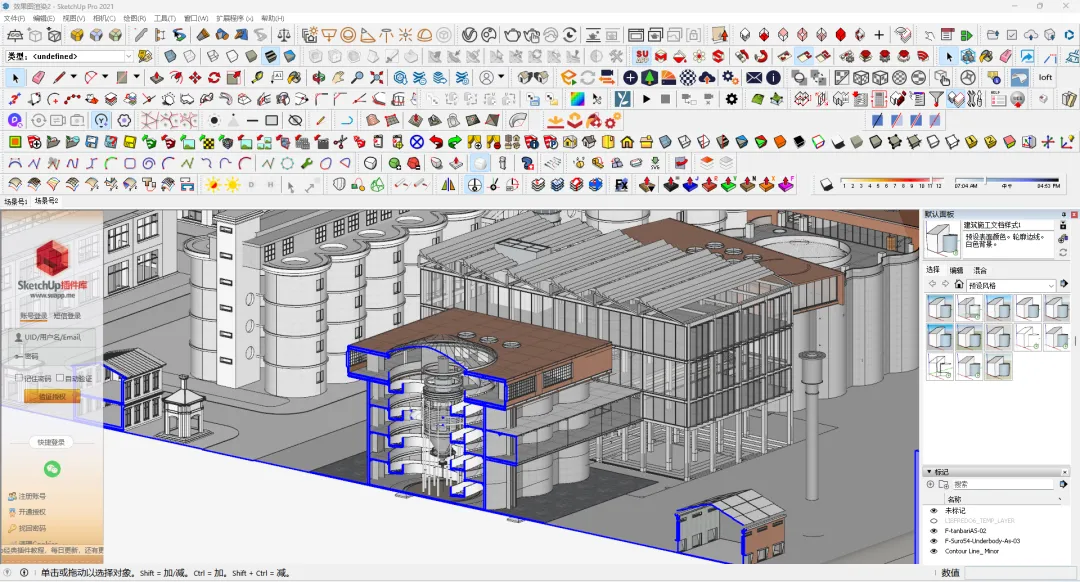

模型采用Sketch up建模，图纸属于剖面透视效果图，涉及到建筑剖面图的展示，主要目的是更直观的展示室内垂直空间各层之间的联系、空间趣味性等等，方法较为简单，且效果较为突出，适合很多同学的图纸表现。
既然选择剖面，所以前期模型的基本结构一定要准确、经得起推敲，包括水平结构（梁、楼板、屋顶...)、垂直结构（柱子、外围护、基础...）等等，这些是制图美观的基础，保证模型的质量（建筑构造的知识比较重要）。
底图准备

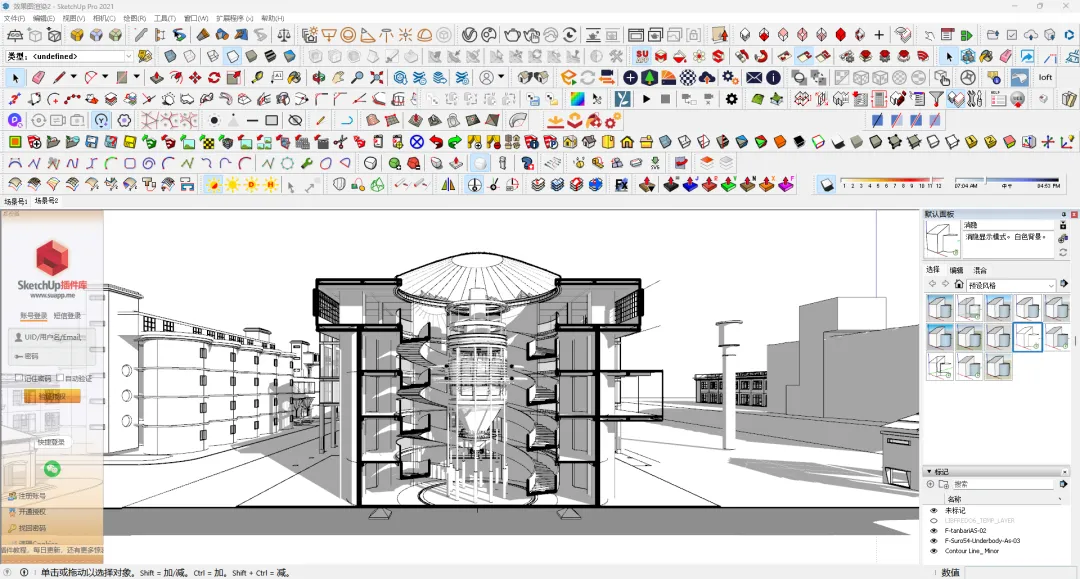

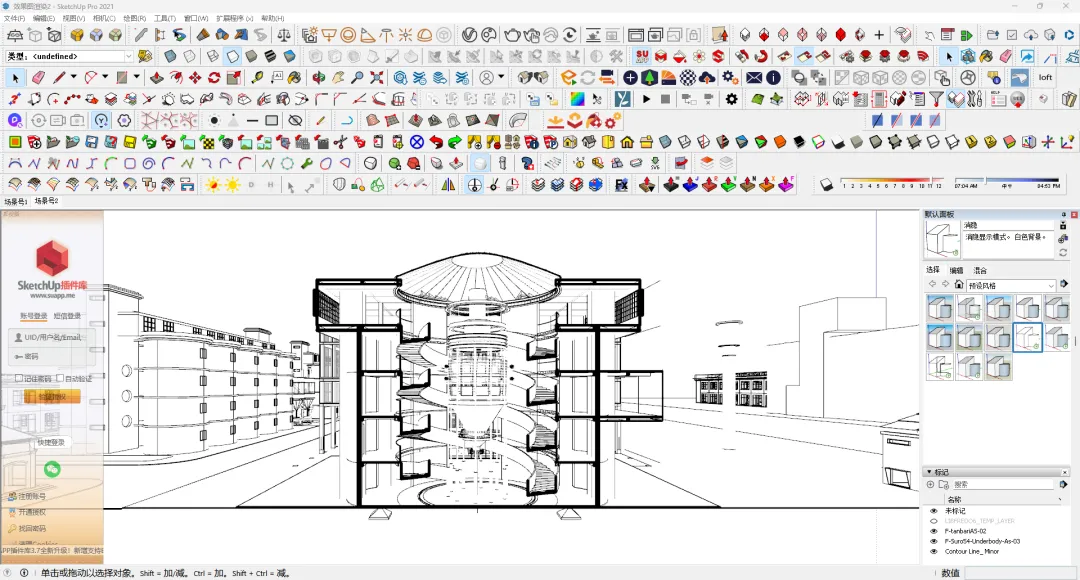

对需要的剖面单元进行剖切，相机平面与剖面平行，取景框对准视觉中心。

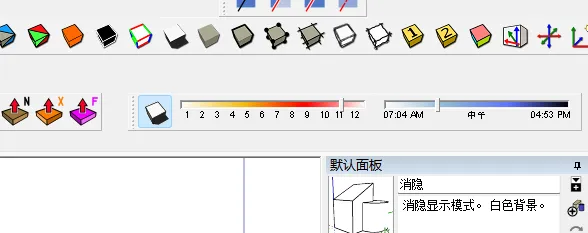

图纸主要导出四部分，分别问Su的剖面线稿、太阳光阴影图、Enscape渲染的剖面图、通道图。

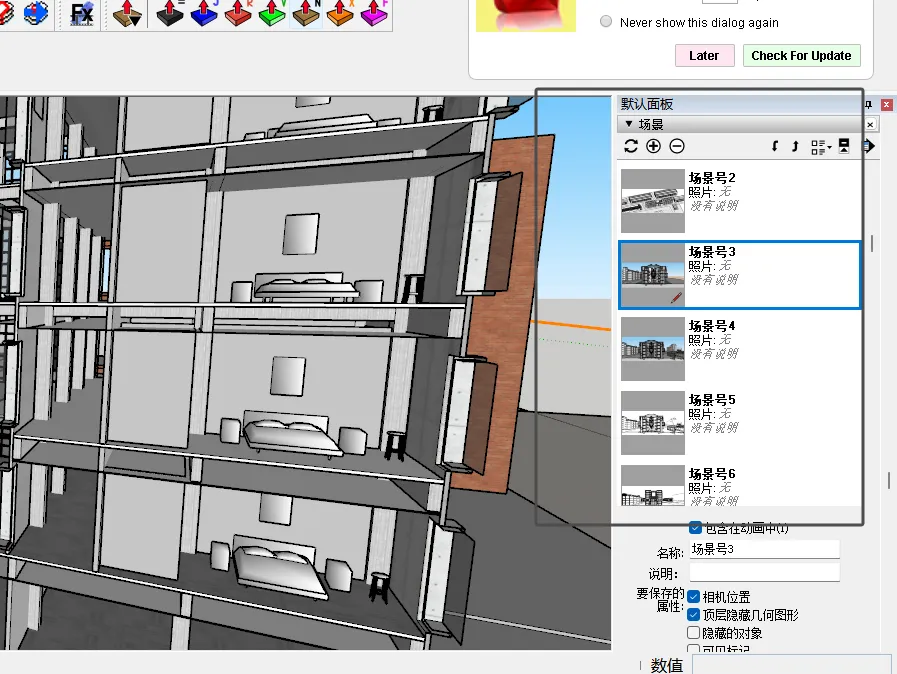

敲重点，在导出图纸之前要提前创建相机/视角，保证每一张图的角度、光线一致。

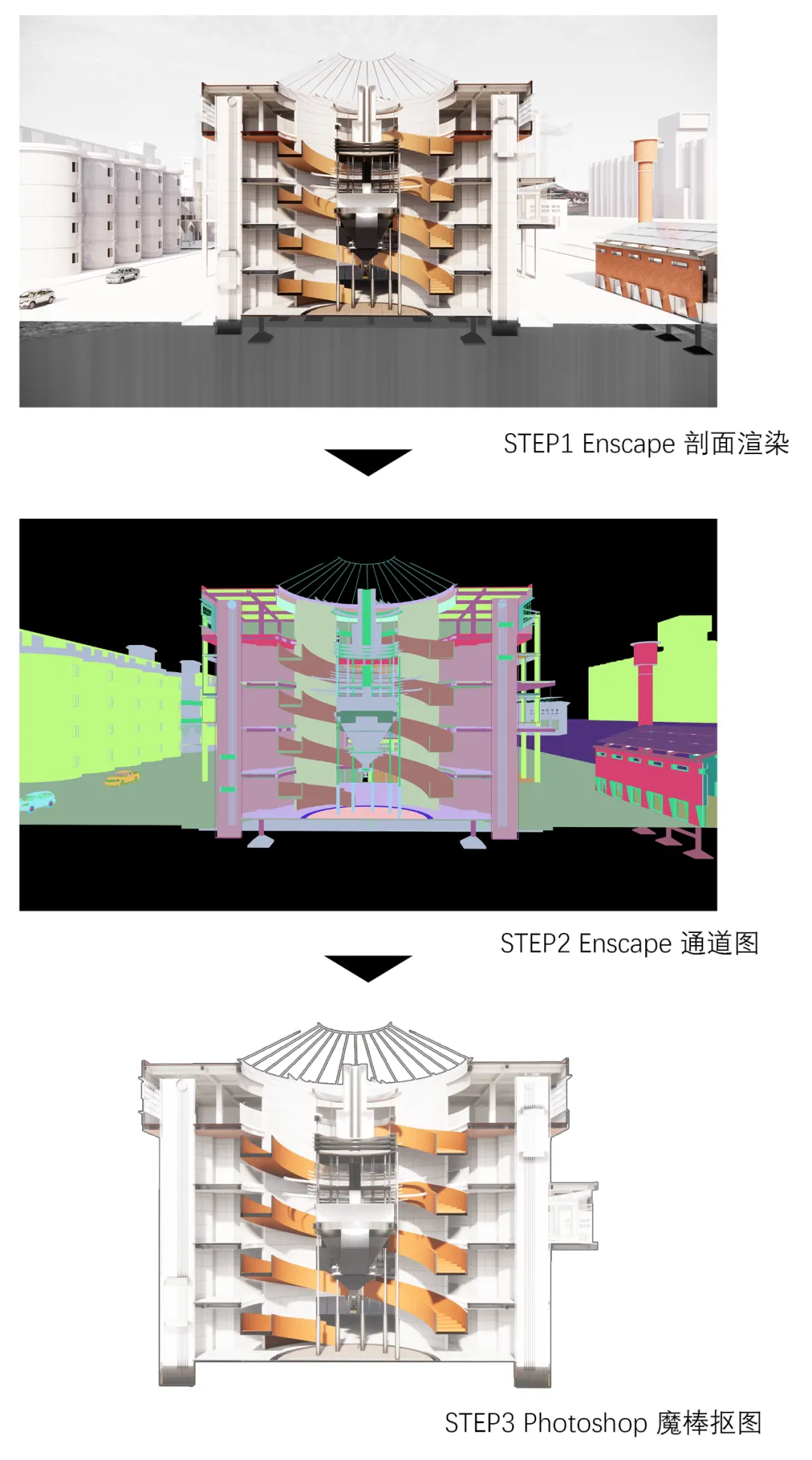

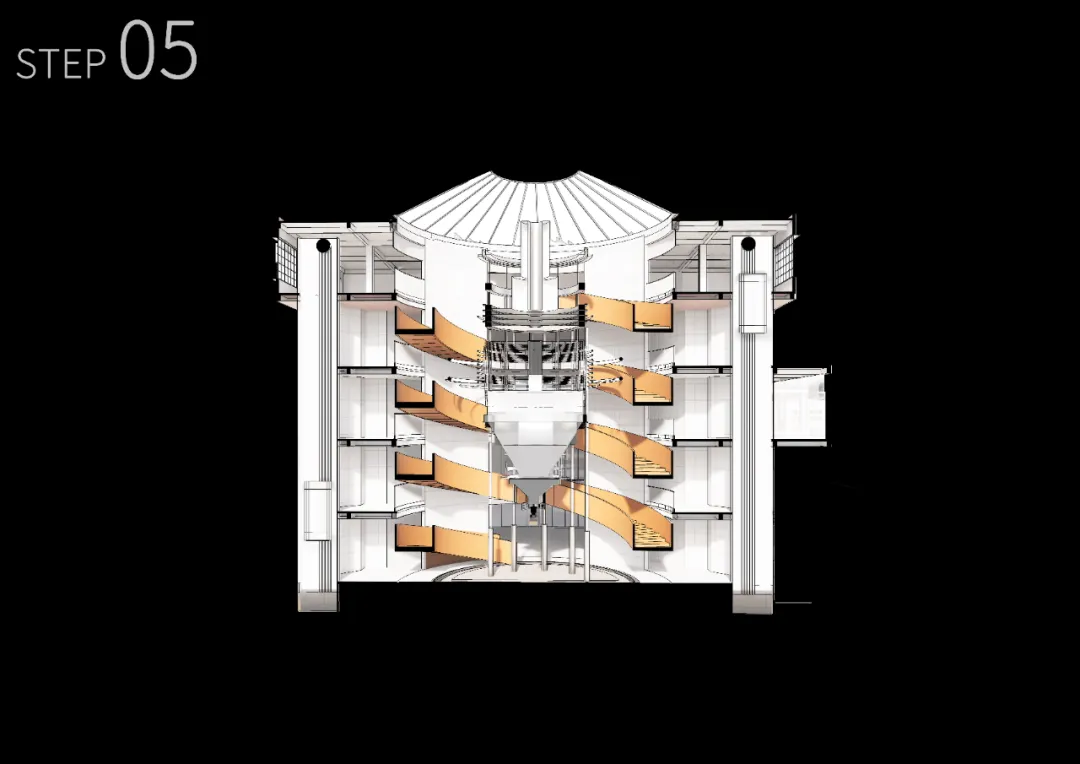

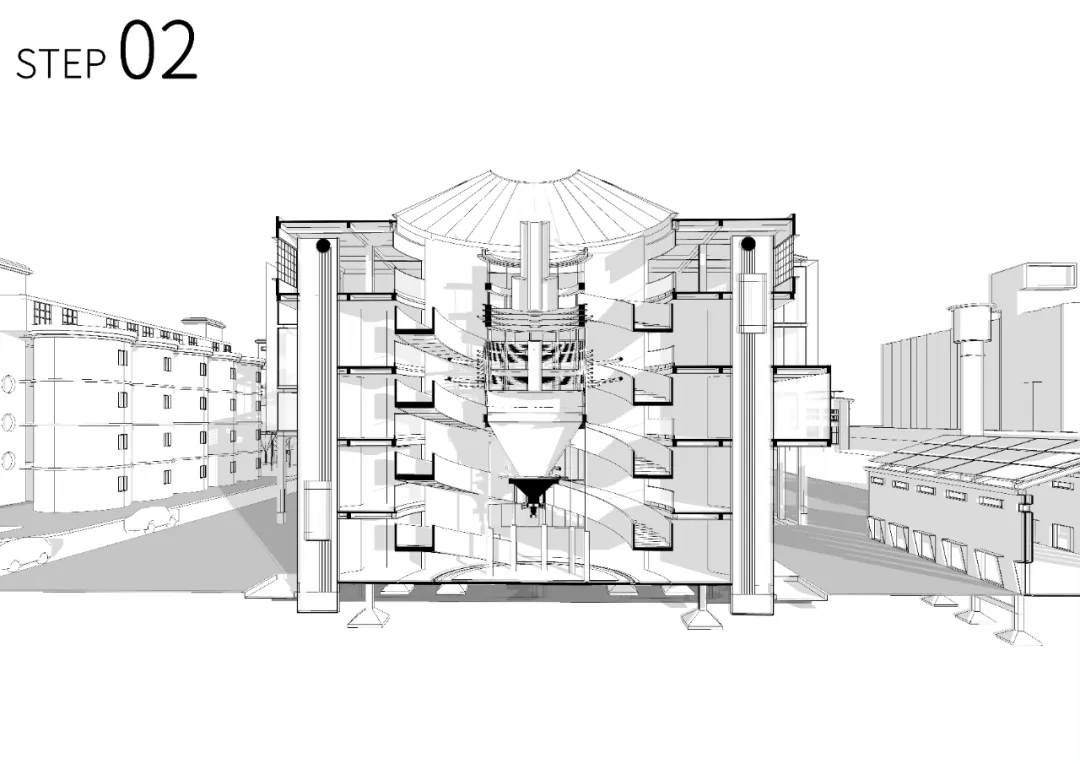

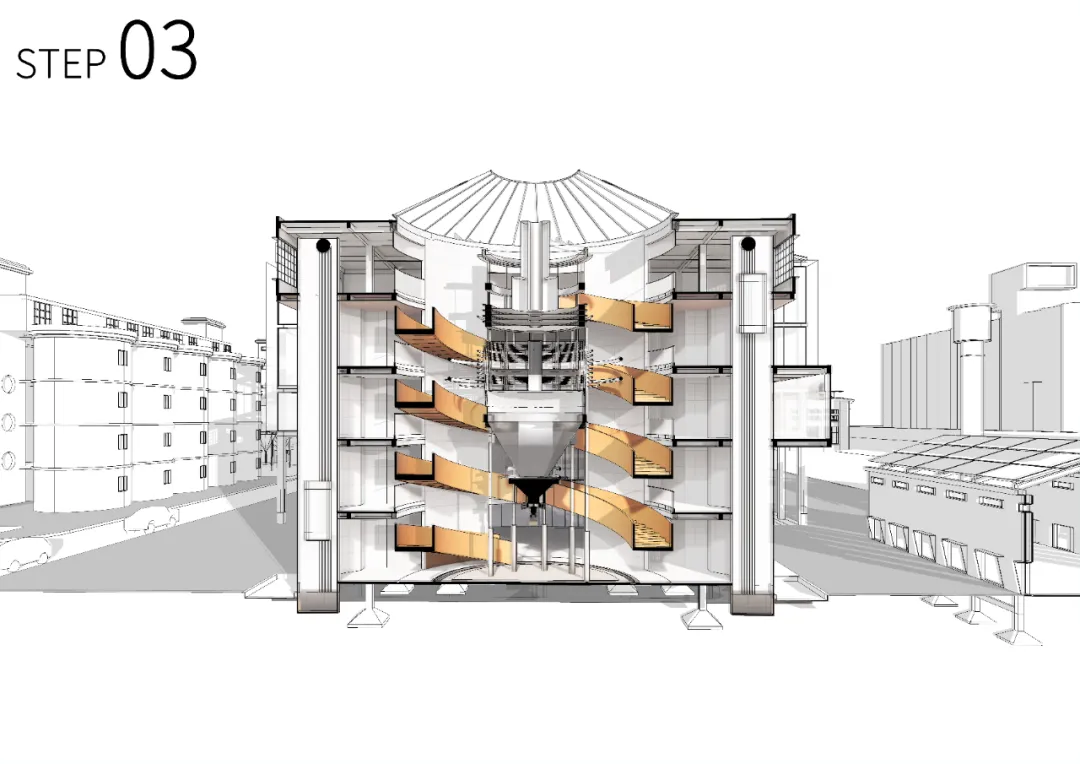

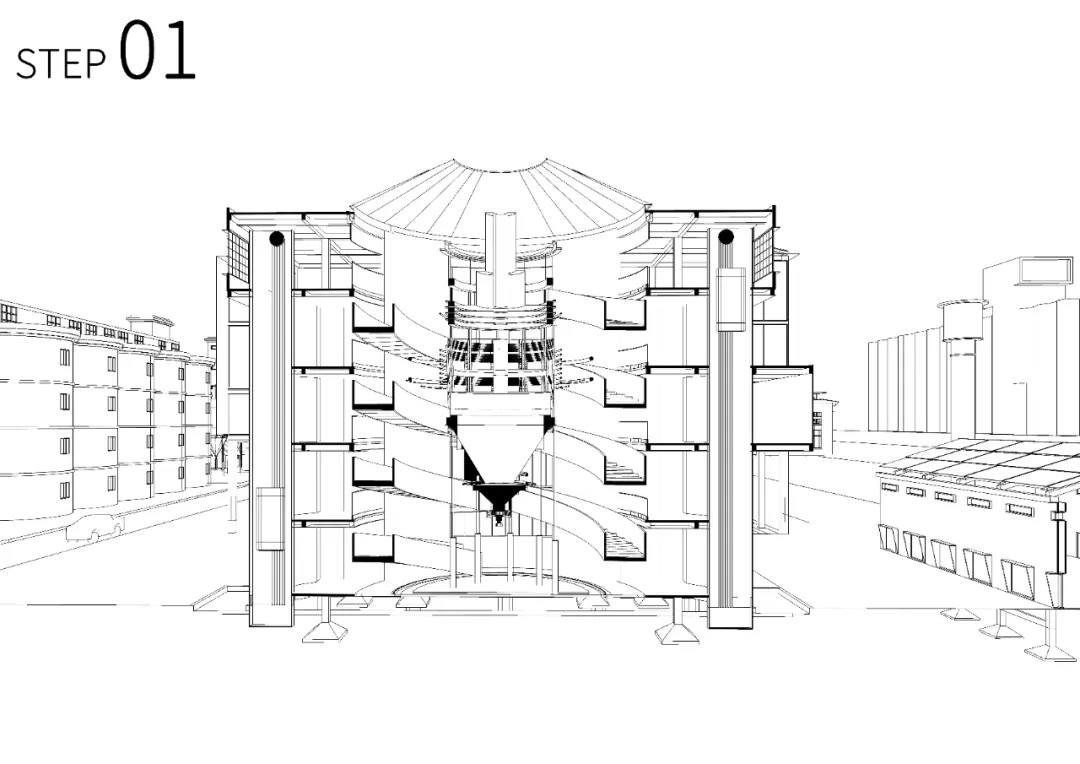

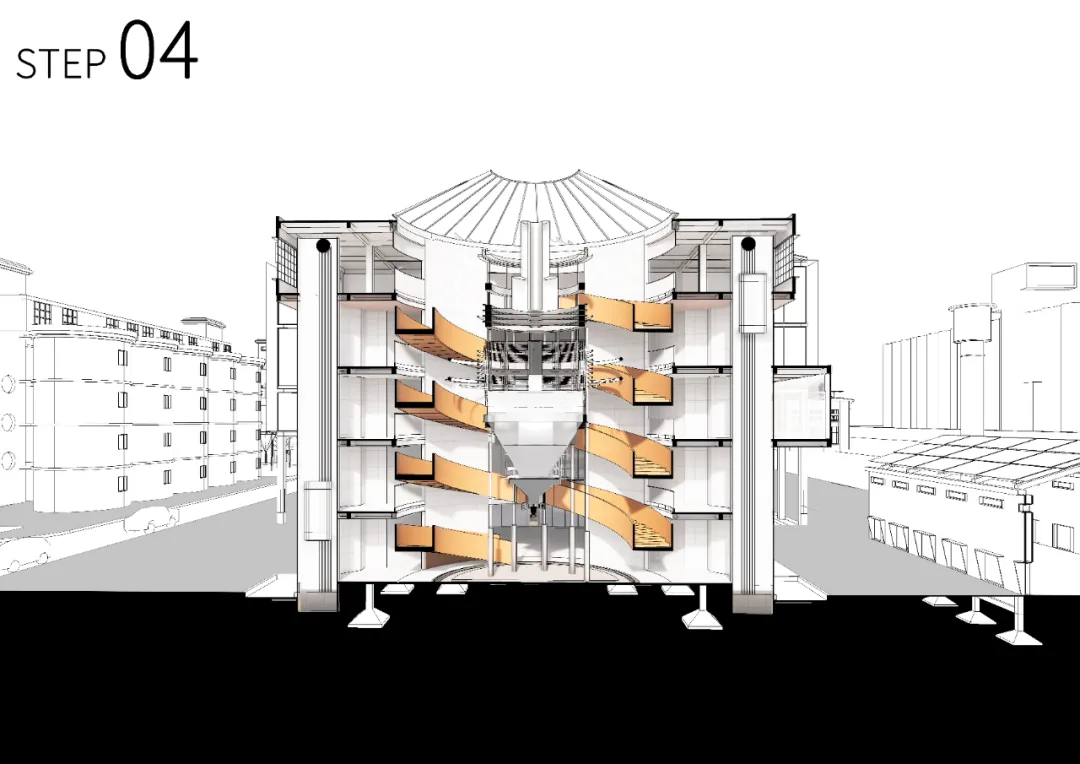

第一步：ps中导入线稿图层，并进行调整，通过曲线工具调节线稿的强度。第二步：室外地面部分填充灰色，与立面进行区分，并加强室外空间和建筑剖面的明度对比，强化空间透视纵深感。第三步：将准备好的Enscape剖面渲染图和通道图同时导入ps中，钢笔工具或魔棒工具将剖面部分的内容进行抠图，调整曝光和曲线。第四、五步：地下截面填充黑色，保留基础的结构，在ps中新建黑色遮罩图层，通过钢笔工具选择建筑剖面以外的全部区域，获得图形，并调整透明度（30%-40%），目的是加强建筑剖面内部的视觉效果。

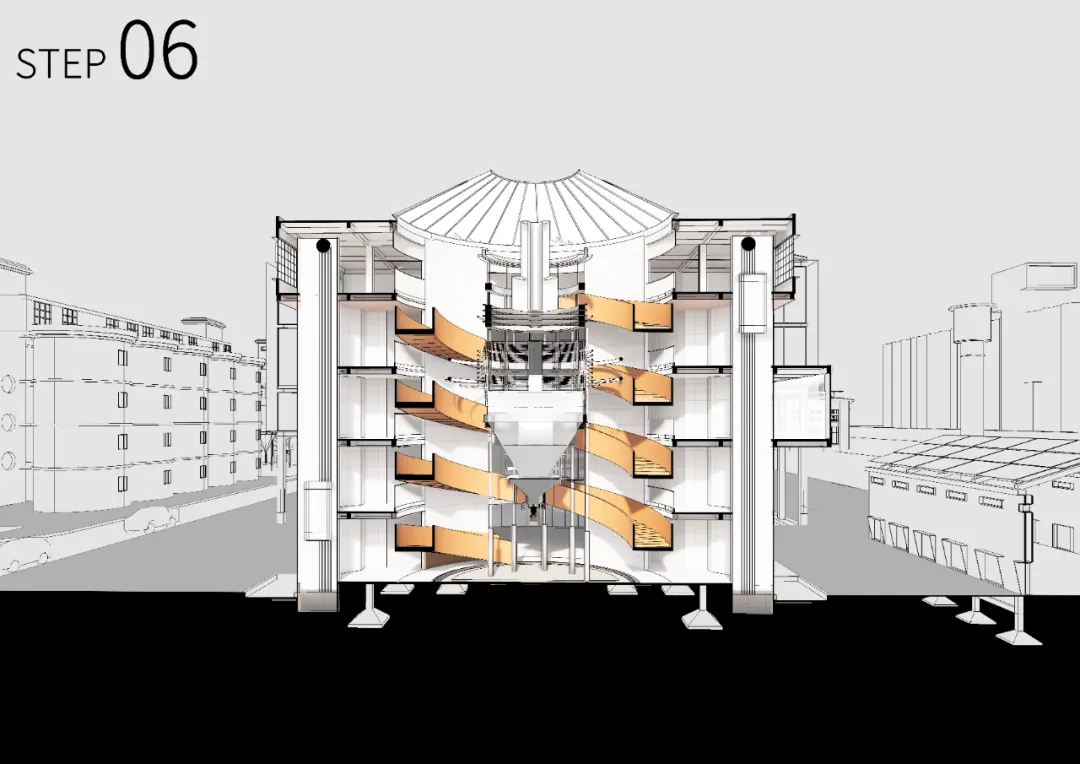

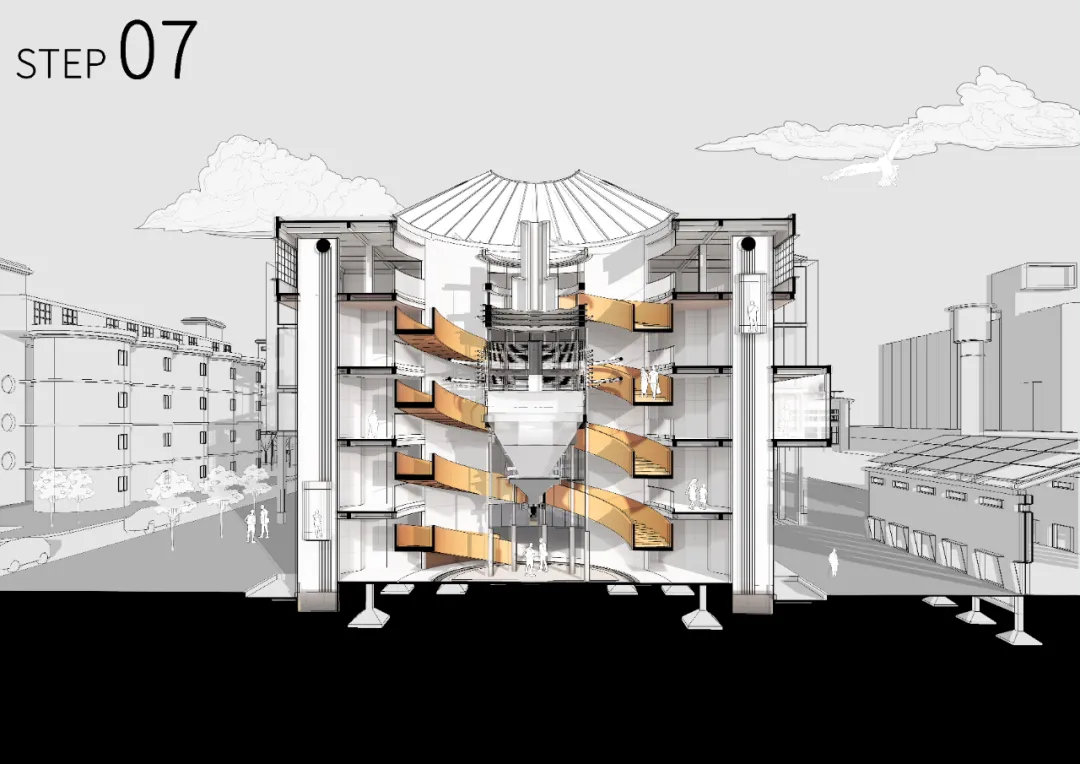

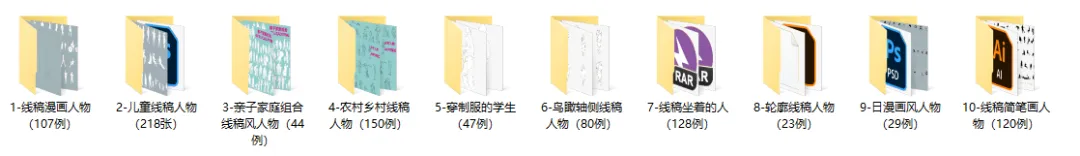

第六、七步：增加空间中的人物贴图，采用纯白色线稿风贴图，不建议用人物摄影类型的贴图，因为颜色混乱，容易影响整体视觉效果，要注意人物的大小以及在空间中的进深关系。同样采用线稿风贴图对建筑周边环境进行丰富。
第八步：对各个图层的透明度、曲线进行审图调整，保证整体图纸的美观性，并标注标高、图名、相关图纸信息等等。
