叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。这期我们为大家分享的就是一张爆炸图+效果图的制作，帮助大家清楚明了地展示内部空间结构和系统逻辑等。

并且，这一次的效果图可以说是零难度出图了！文末有相关插件领取方式！看了这期教程的你们，就没有理由出不好爆炸图了哦~

爆炸图

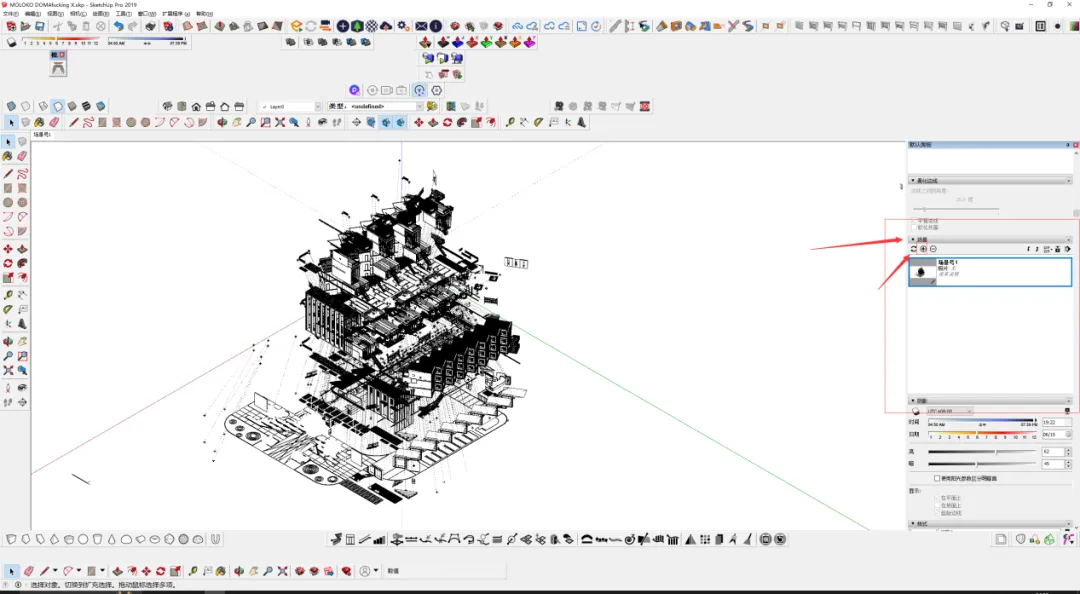

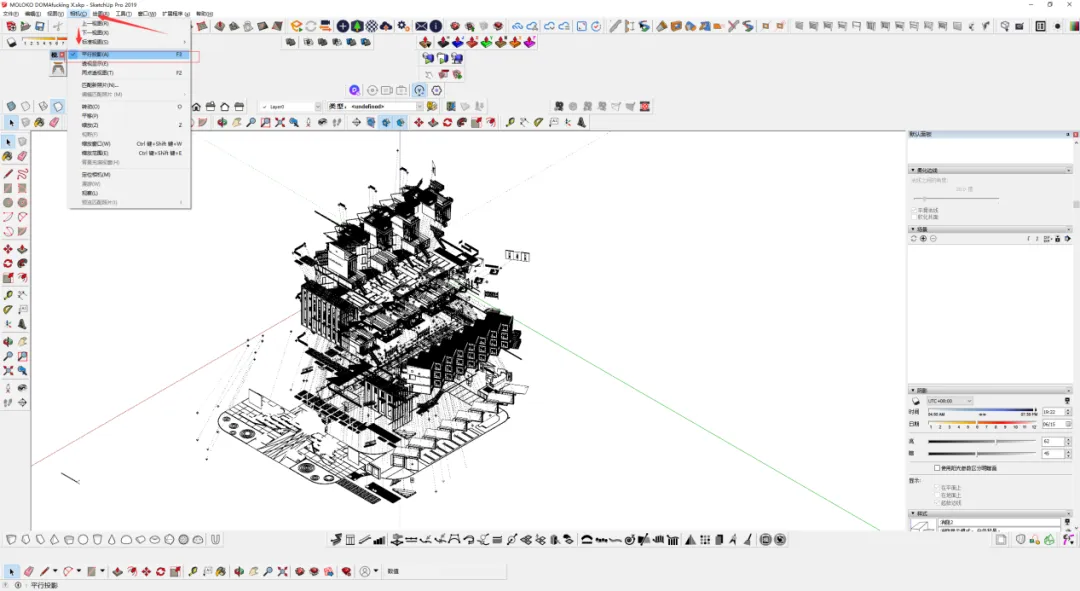

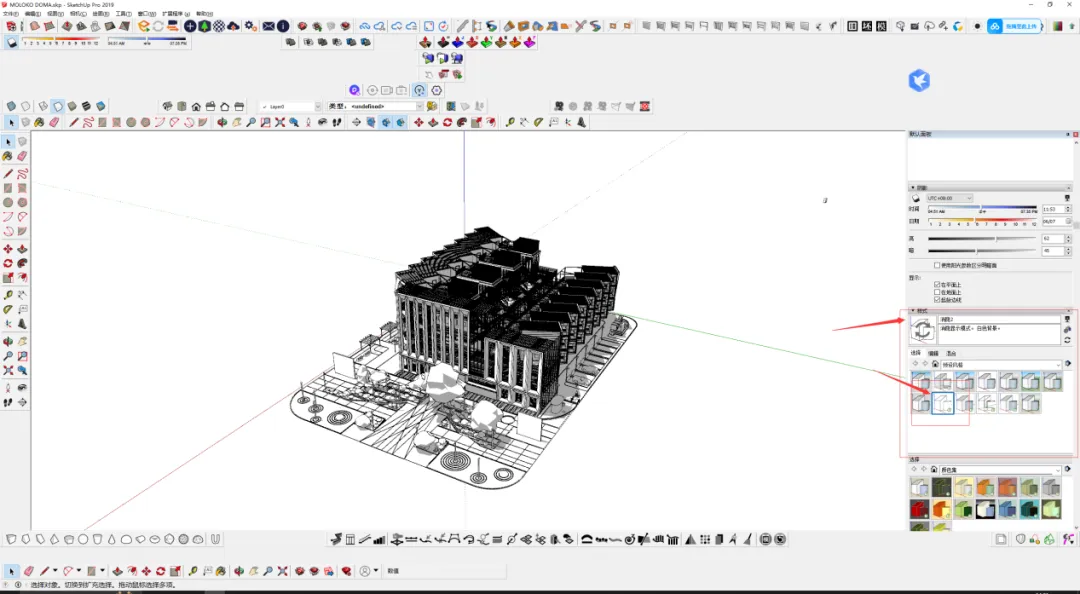

模型处理与底图导出

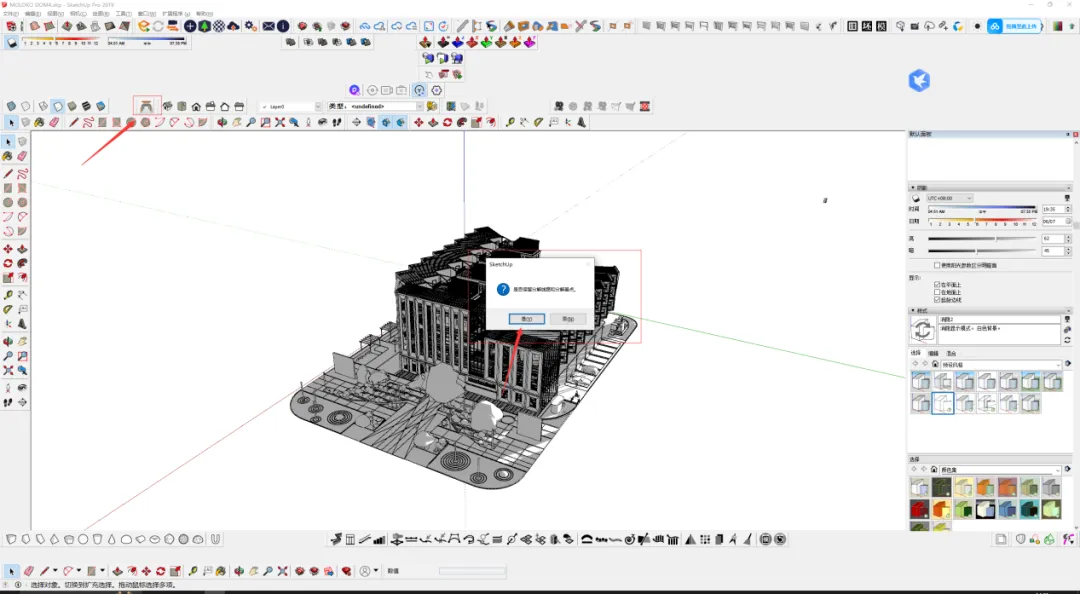

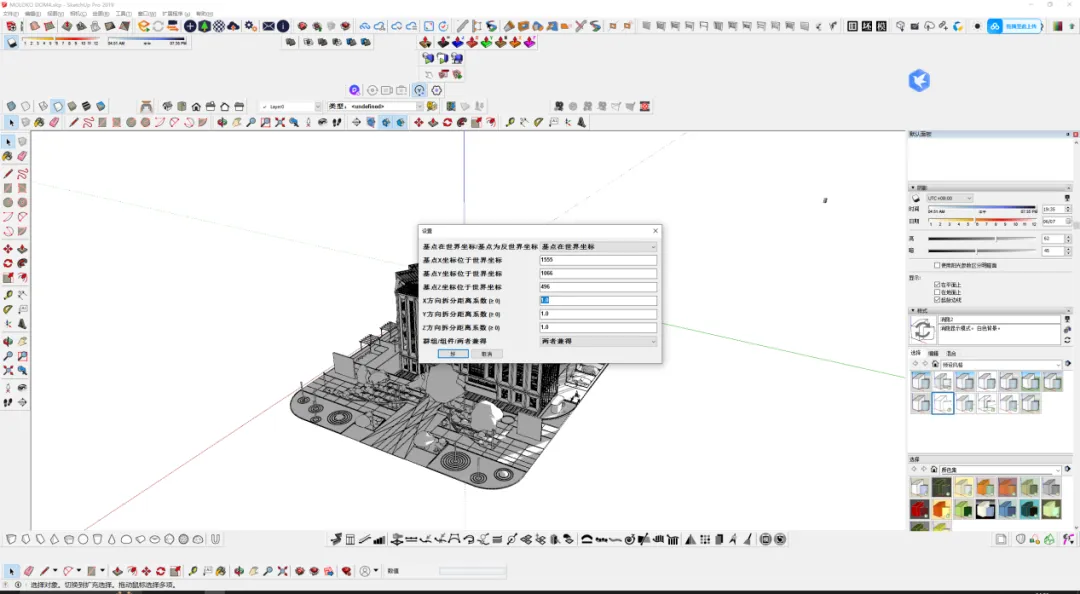

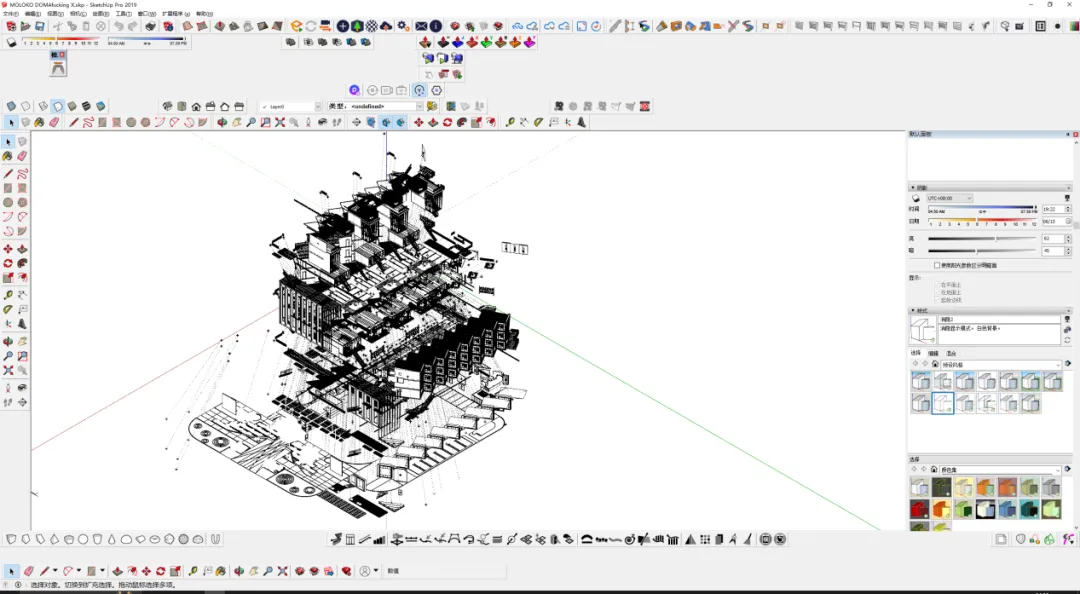

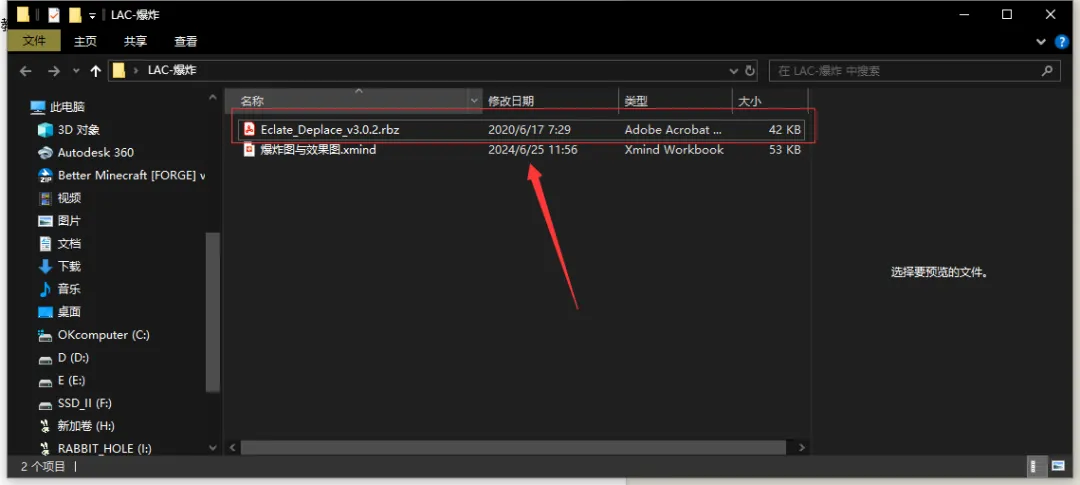

本教程在制作爆炸图中使用的是草图大师的插件，需要提前安装（附件获取方式见文末）。

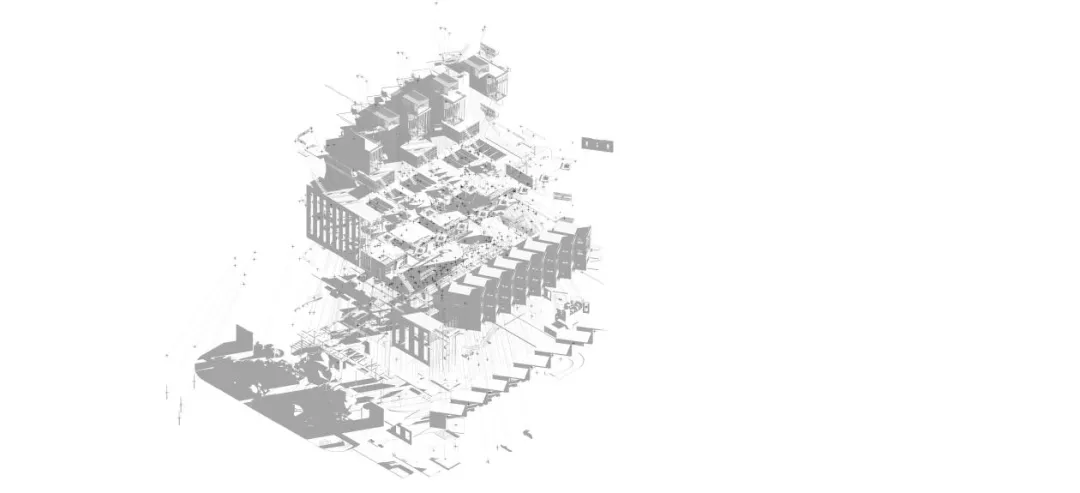

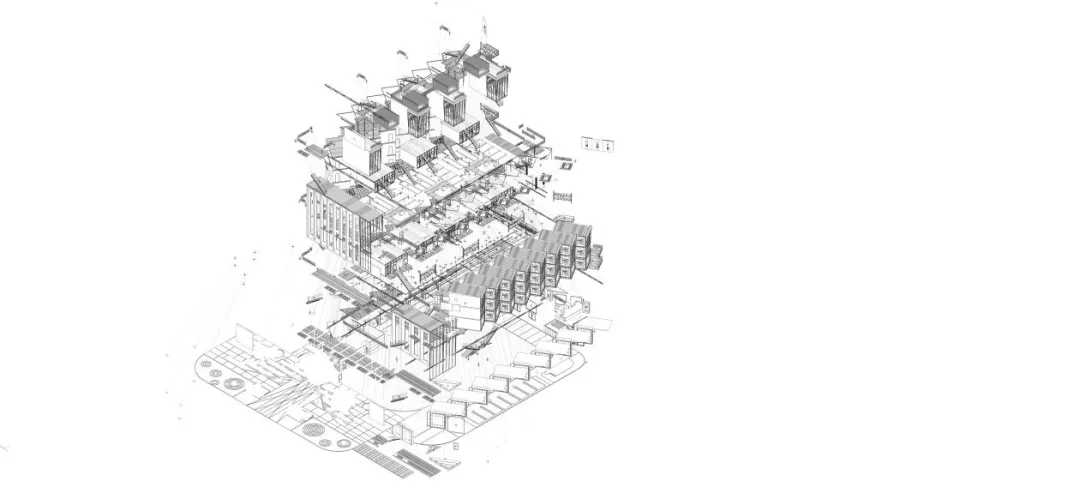

▲线稿底图

底图处理

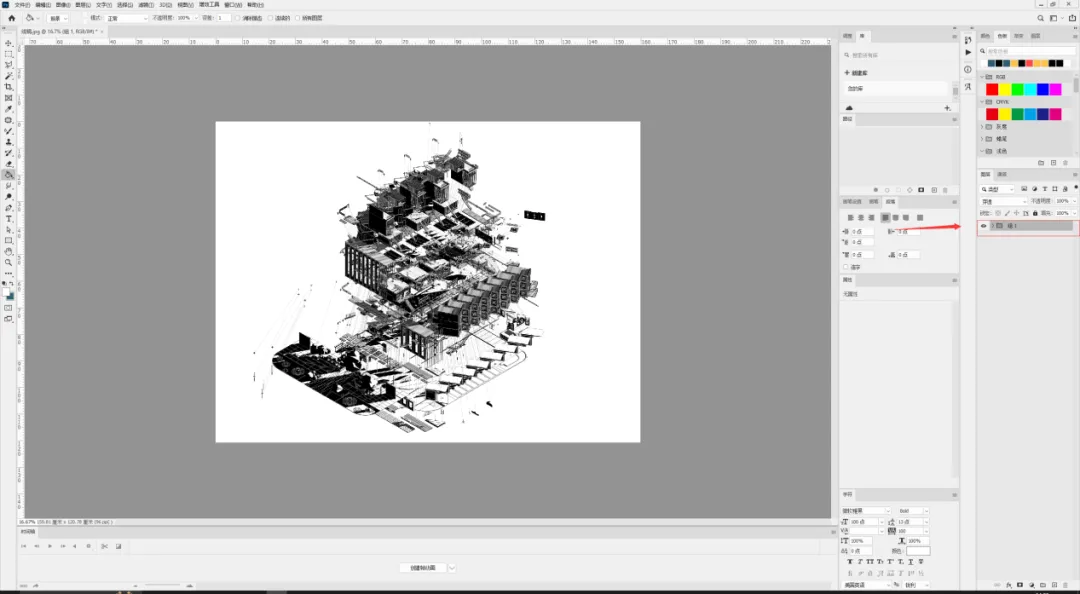

（1）打开Ps软件，导入线稿与阴影文件。

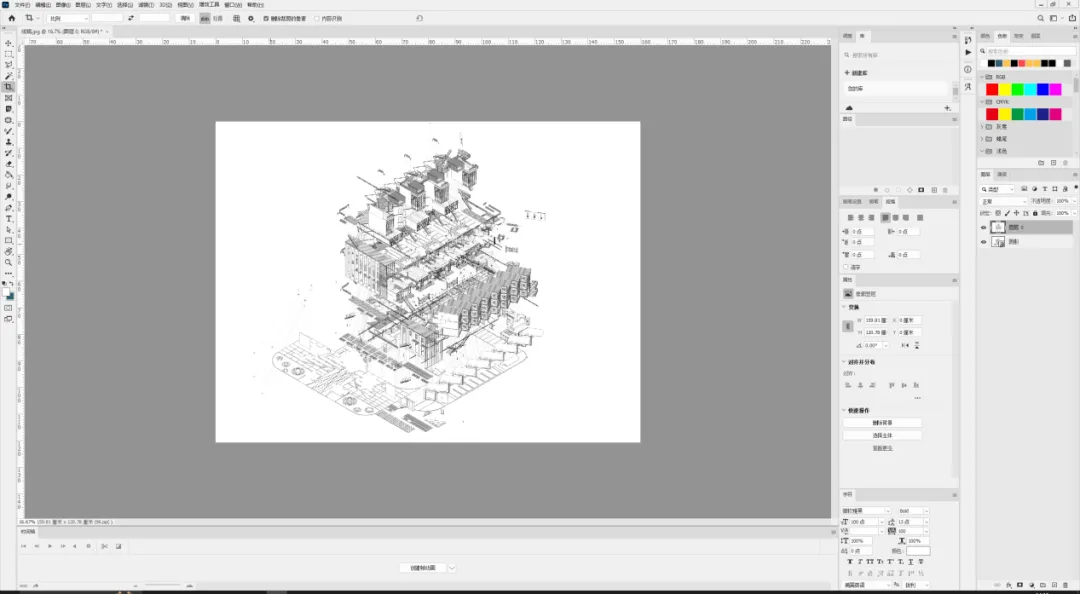

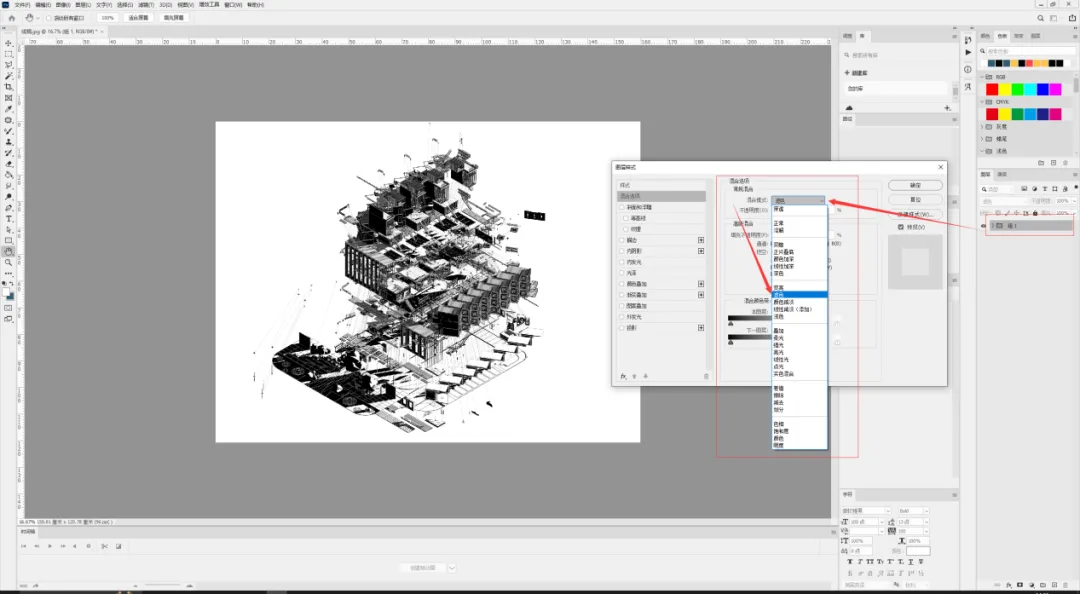

（2）将线稿的混合模式设置为差值。

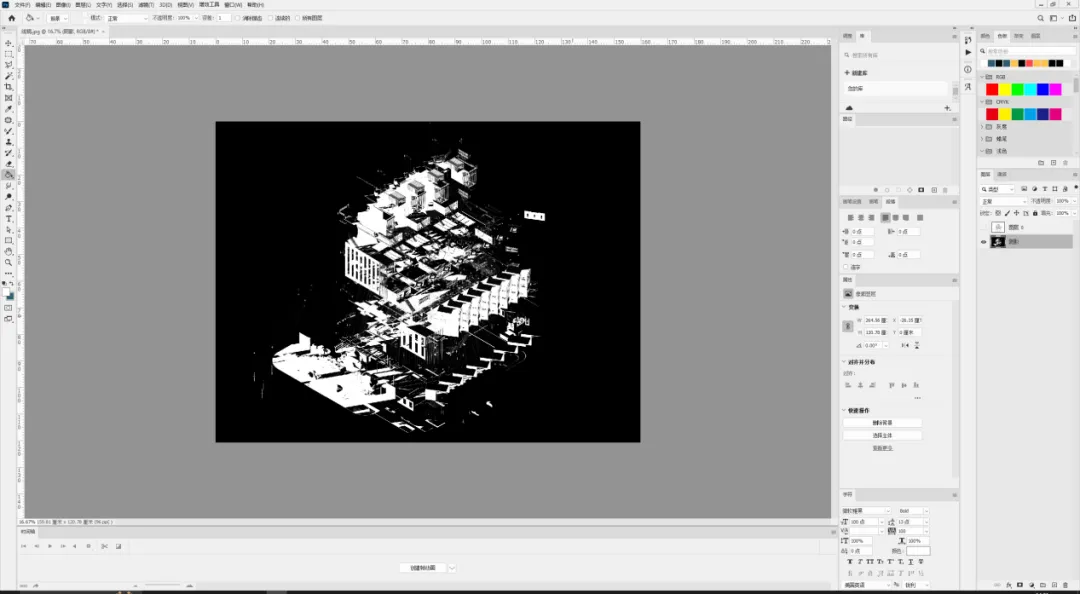

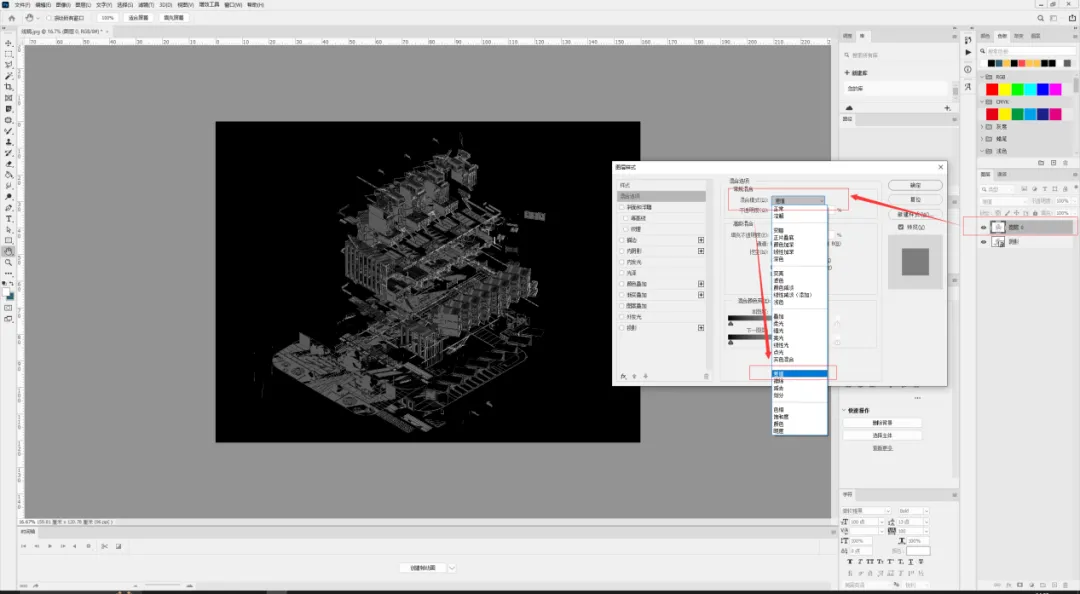

（3）将阴影文件进行反色处理（快捷键CTRL+I），并将线稿与阴影底图建立为组，设置该组的混合模式为滤色。

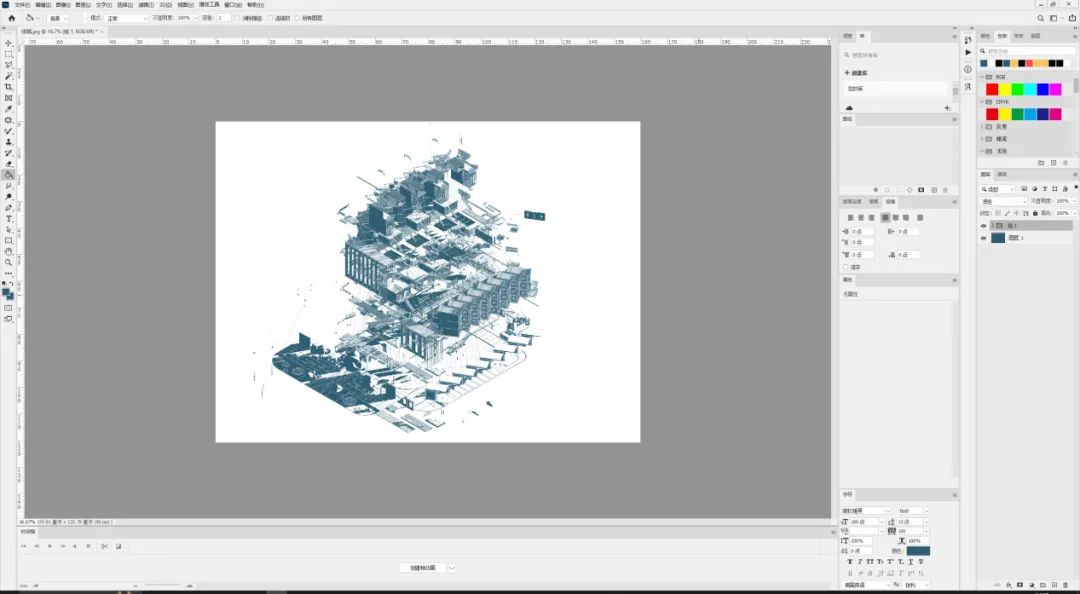

（4）在组的下方添加主题色图层，得到阴影为主题色的爆炸图。

效果图

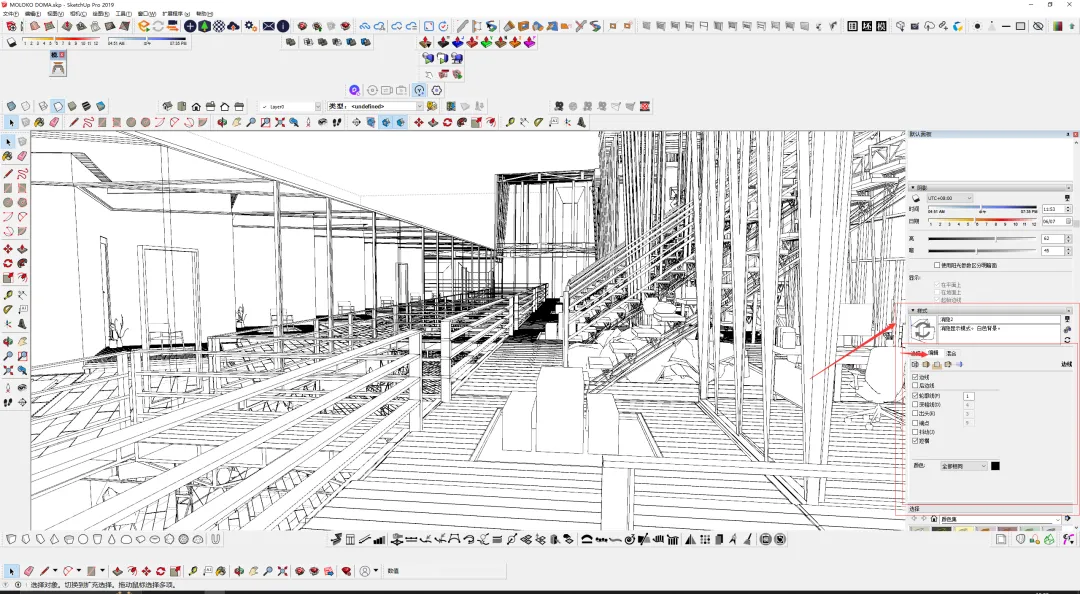

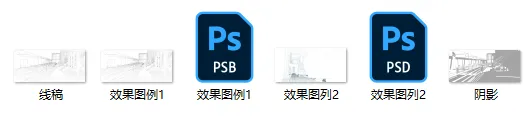

素材导出

素材处理

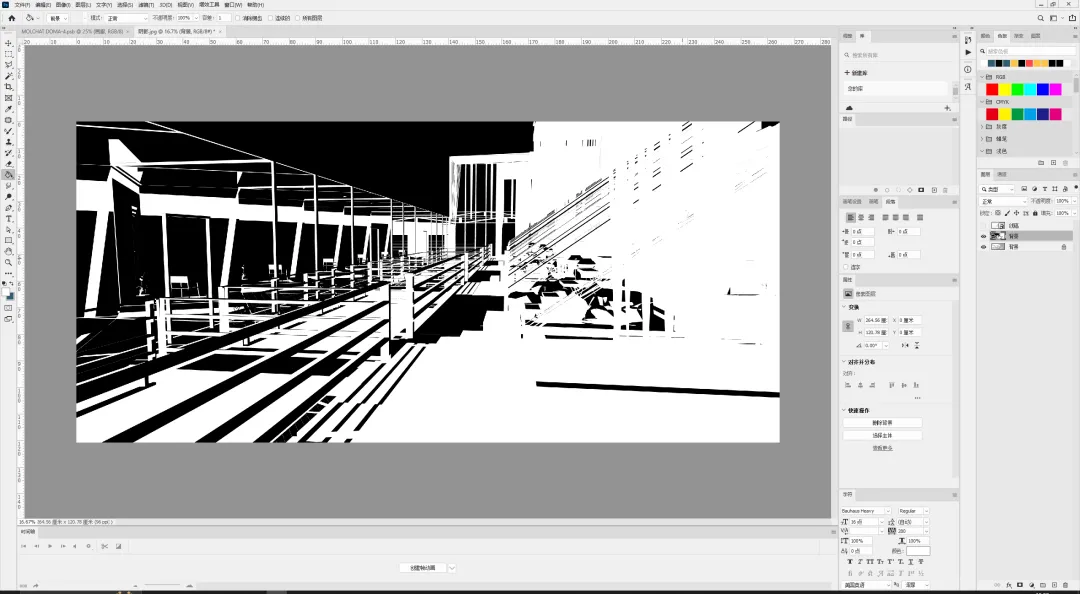

（1）将线稿与阴影底图导入Ps中，将阴影图层放置于最下图层。

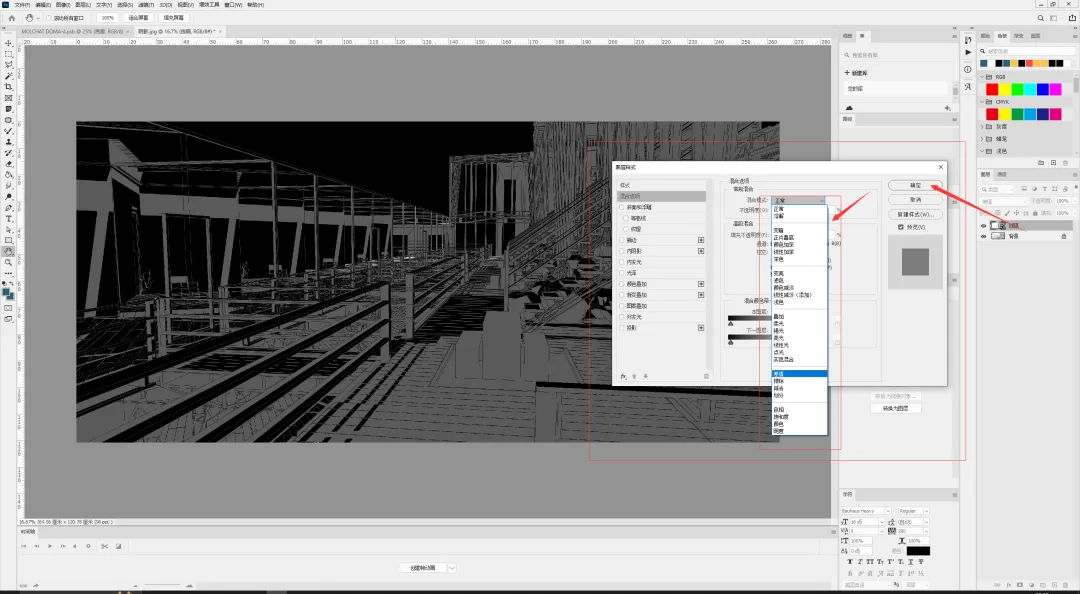

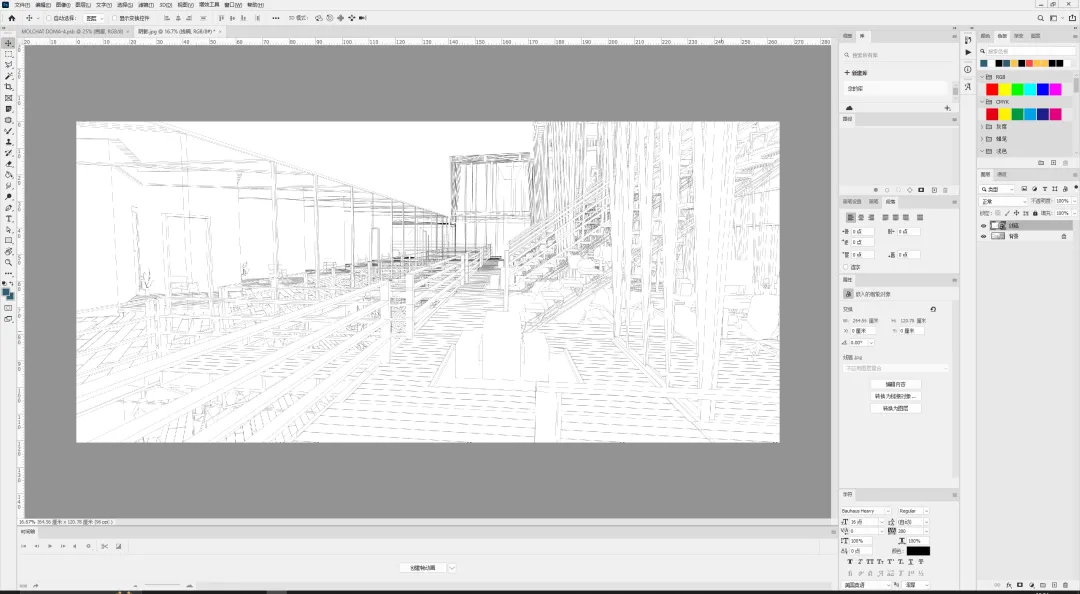

（2）将线稿图层的混合模式设置为差值，后将阴影图层进行反色处理（快捷键Ctrl+I）。

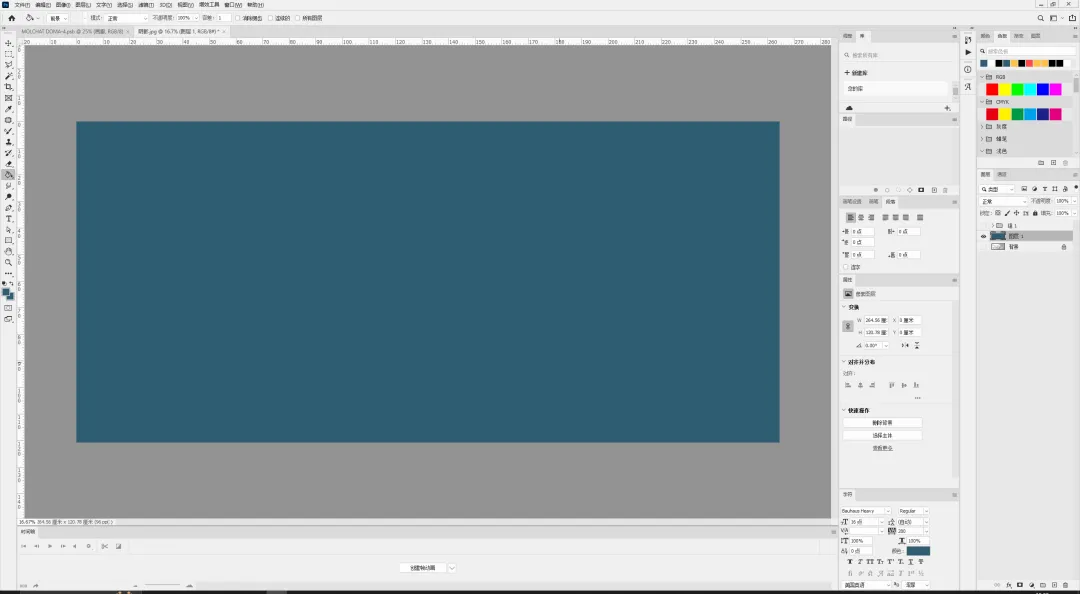

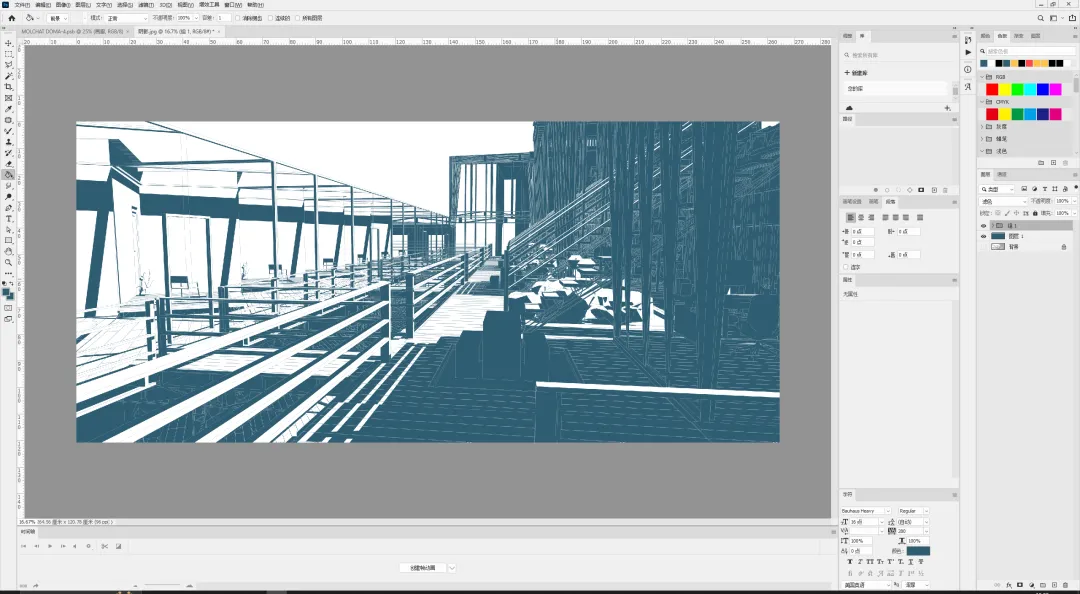

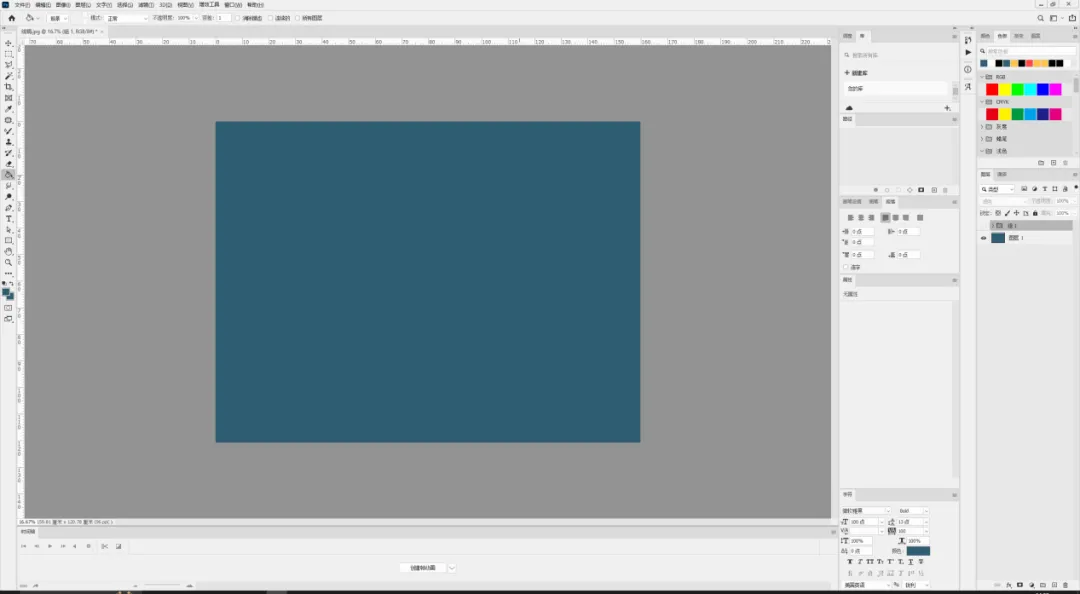

（3）新建一个主题色填充图层，并将组的混合模式设置为滤色，得到处理后的效果图。

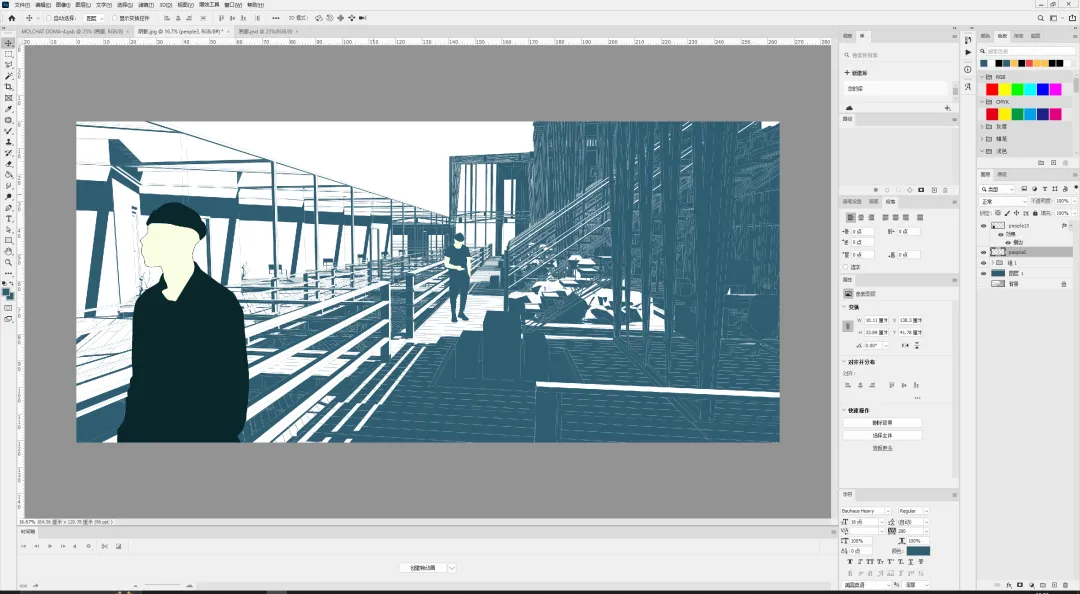

（4）加入人物或其他素材丰富图面，因该效果图图幅较小，故适宜单色简洁为主，具体表达形式需自行发挥。其排版与前文爆炸图相配合效果如下：

♥ 福利时间 ♥

转发本文至朋友圈集赞3个

后台回复【第131期】

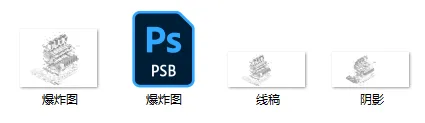

即可获得本期素材
