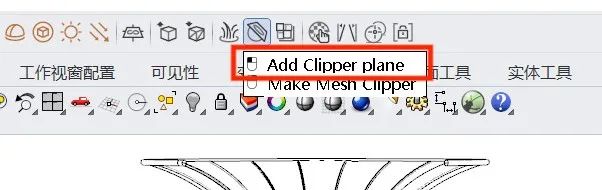

模型剖切位置选择

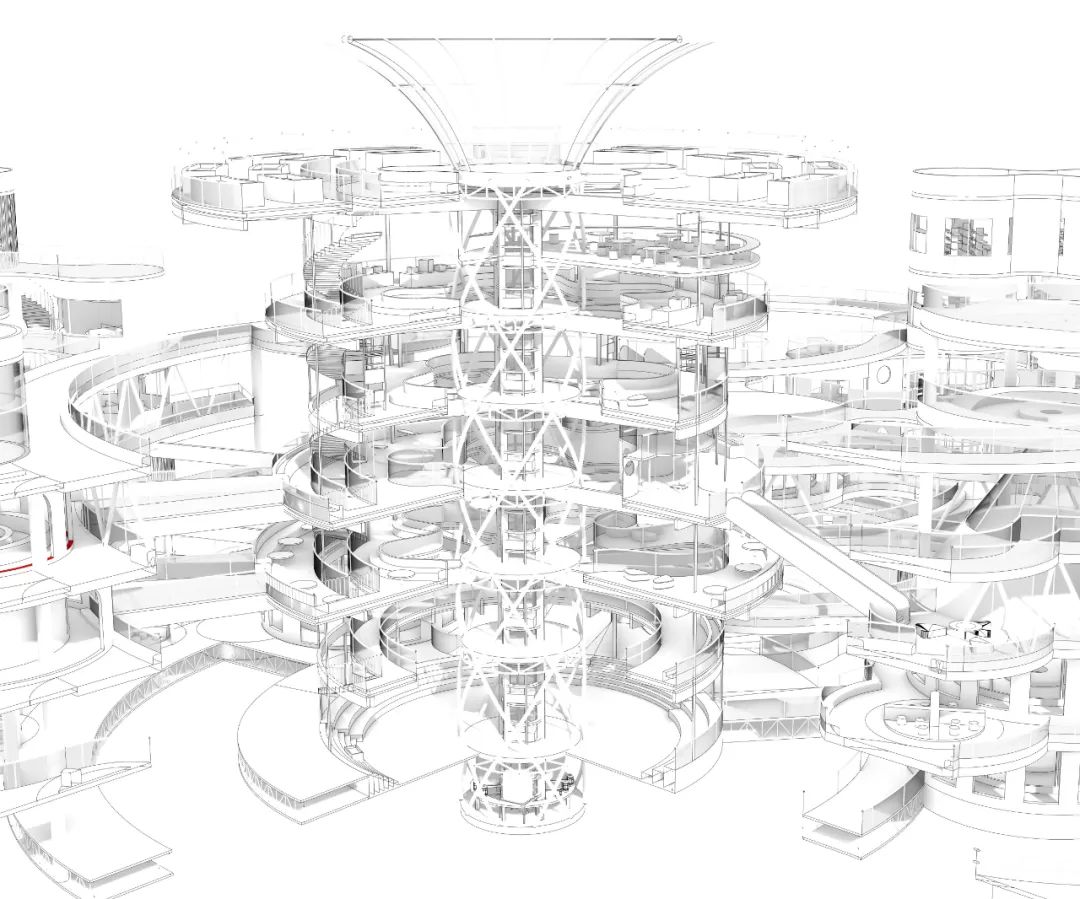

我先是尝试了一次对着模型进行正常的一刀切，得到了第一版剖透视：

刚画出来的那一天还是在自我欣赏觉得还不错，但是过了几天自己越看越觉得不顺眼，主要觉得有以下几点原因：

1.整体画面太平：由于核心区是一层一层的叠加向上，剖切出来后整体空间显得较为单调。

2.明暗对比不够突出：由于犀牛没有自带的导出棱角分明的阴影的模式，所以底图叠加后画面灰灰的。

3.展示的空间少：剖切后只能看到较少的空间，表达不出更丰富的空间。

所以，我就开始思考怎么样才能丰富这张图面表达，我就想到了可以尝试转折剖。就可以展示出更多的空间，并且两个方向的视图也能一定程度解决画面太平的问题。

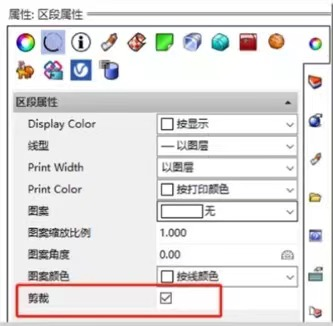

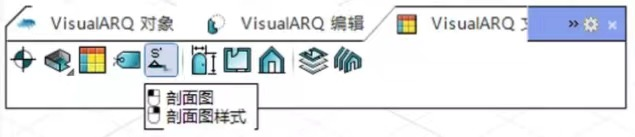

Visual arq：

rhino导出底图

之前得文章里已经详细讲过导出底图得流程了，这里就不再过多赘述。

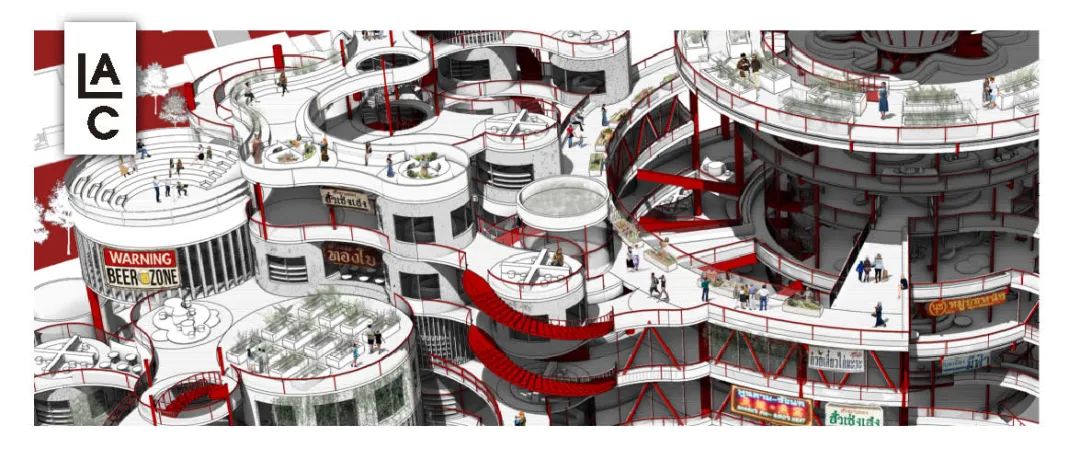

▲制图教室 | 经典永流传~红黑配色+霓虹元素，这波效果图封神了！

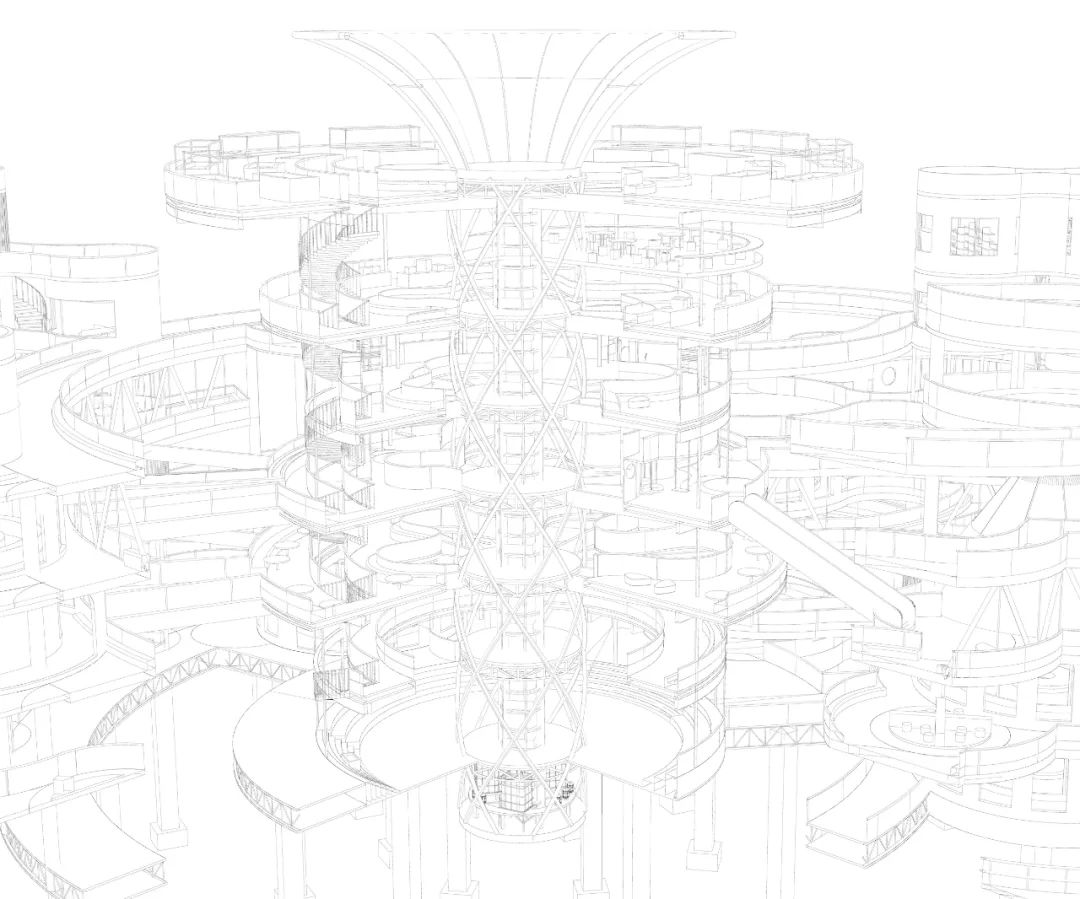

线稿图：

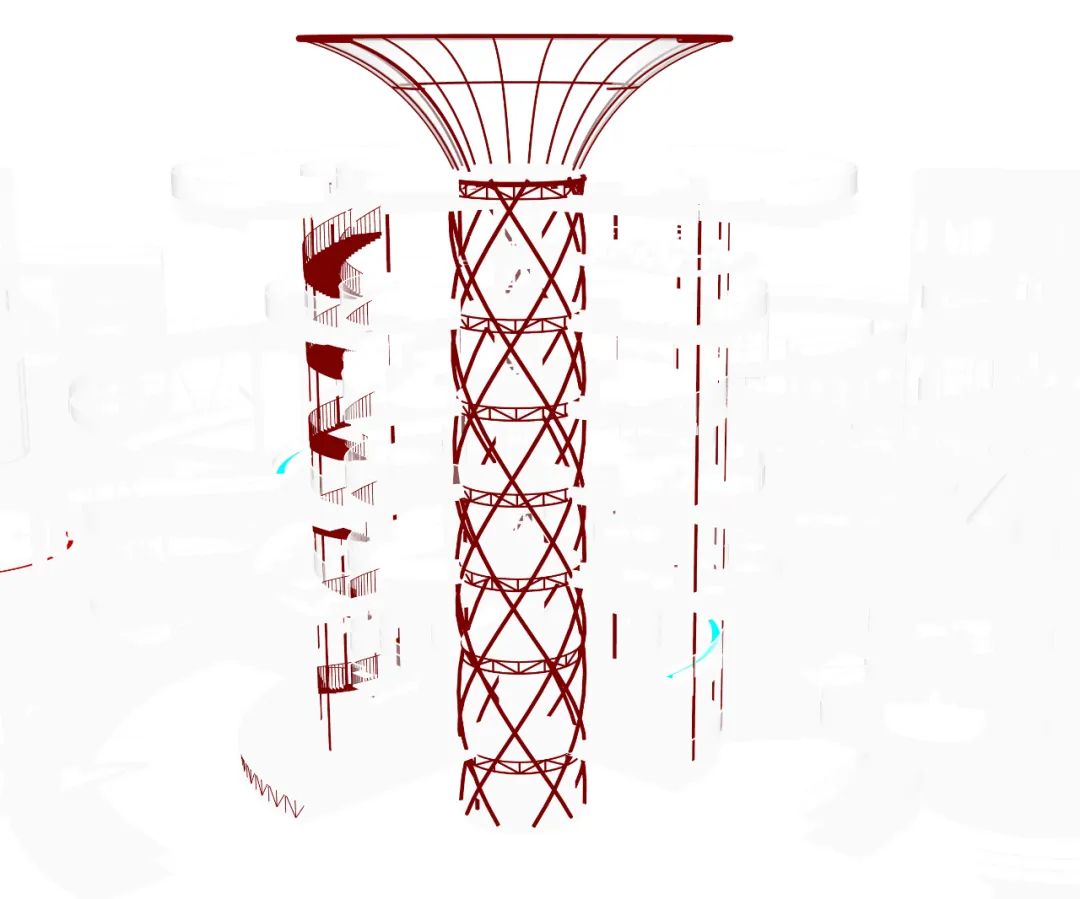

通道图：

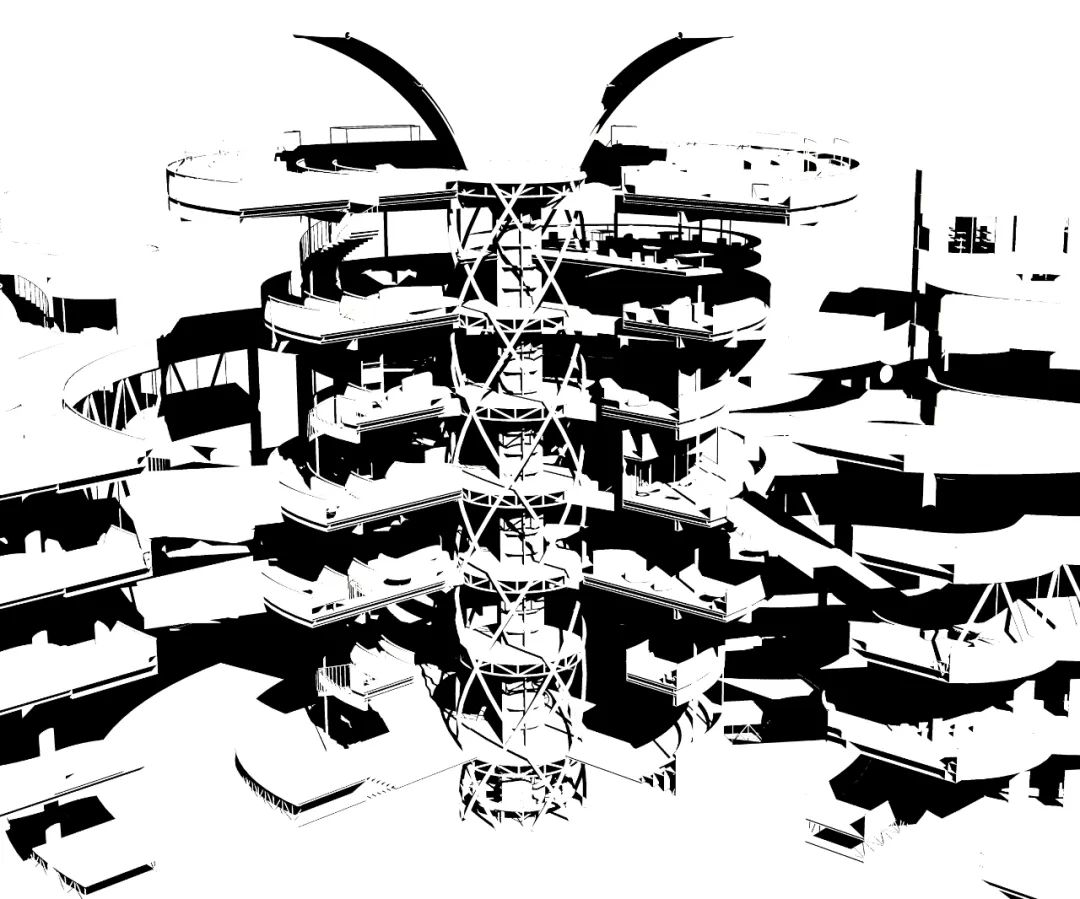

阴影（很重要！！非常重要！！）：

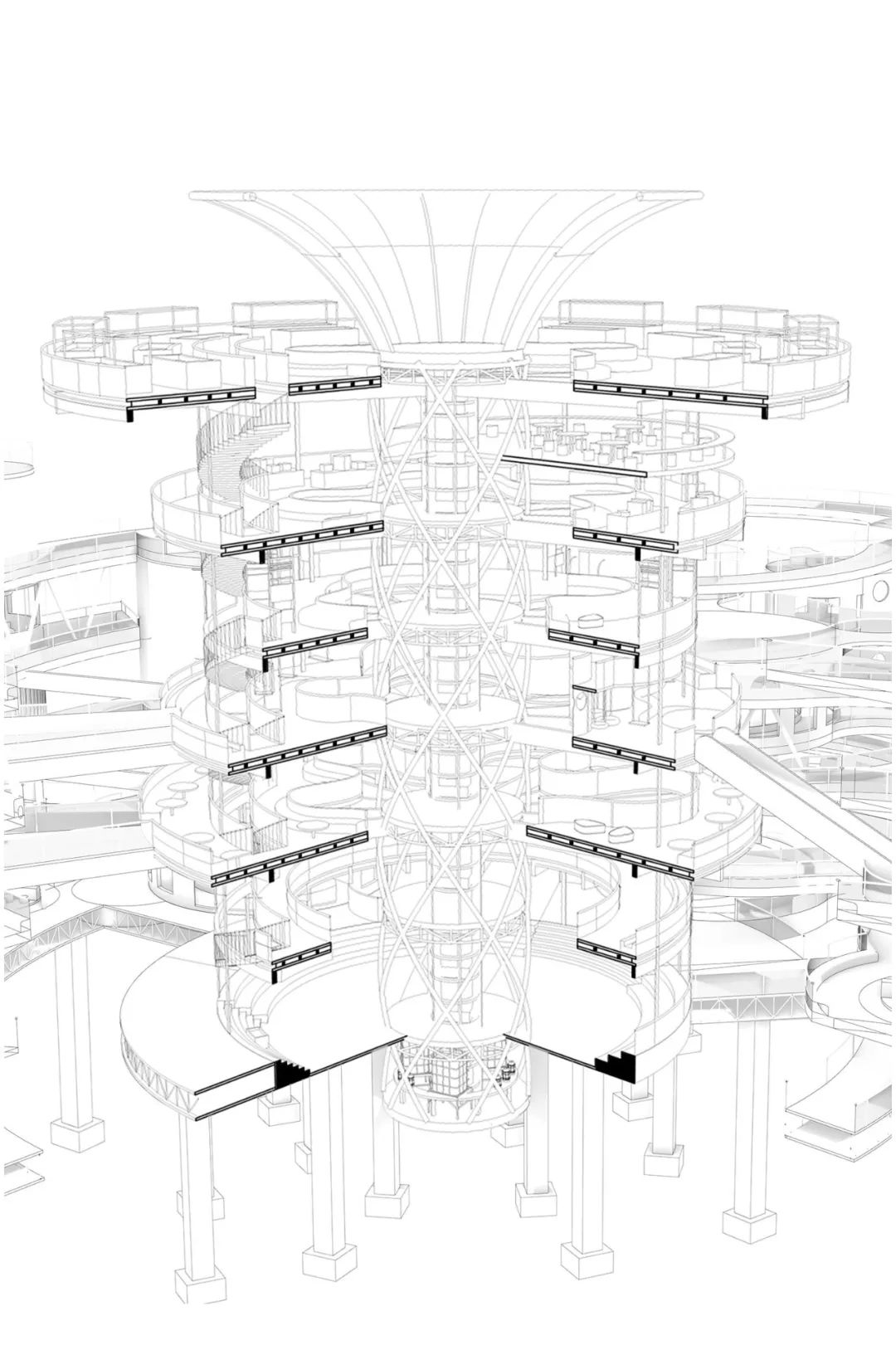

加粗：将剖到的位置结构用钢笔工具加粗。

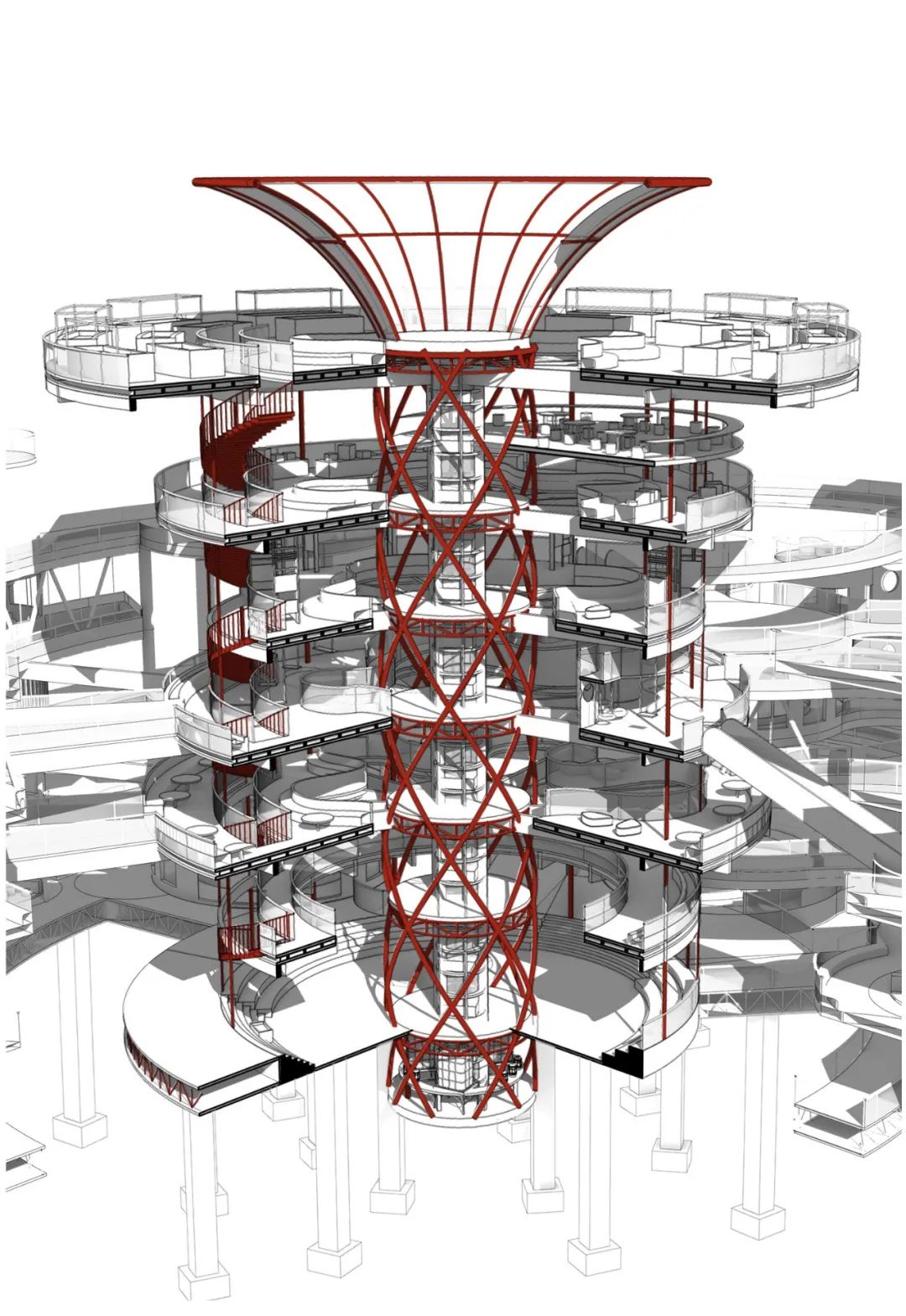

底图叠加：将rhino导出的图片叠加，模式调整为正片叠底。

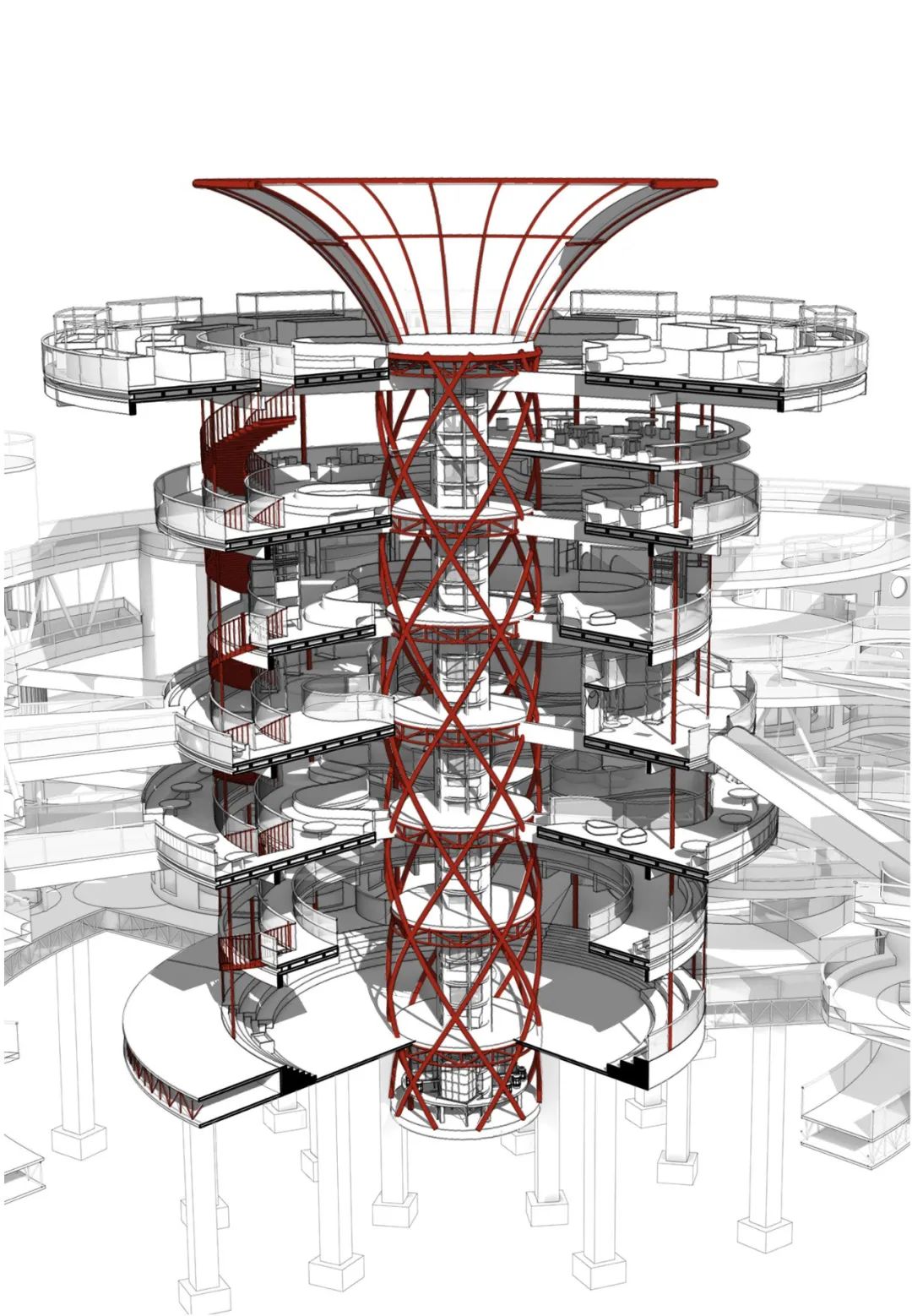

调整透明度：选择周核心区周边的空间，将其透明度调低，以此突出核心区域的主体。

背景叠加：

整体图纸风格还是以线稿黑白红的风格为主，所以天空叠加了线稿的竖向纹理。

水面的纹理先尝试了真实的水景照片后发现还是淡淡的蓝灰色填色更适合，再叠加了淡淡的纹理。

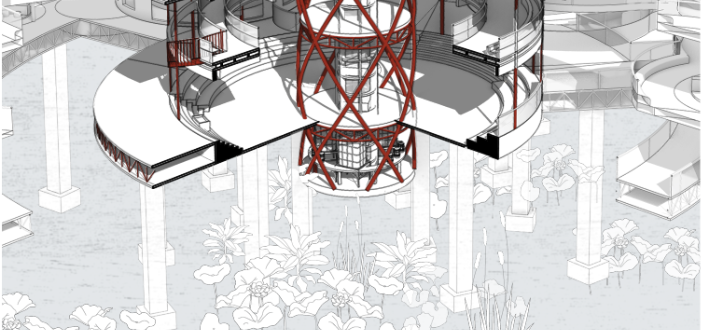

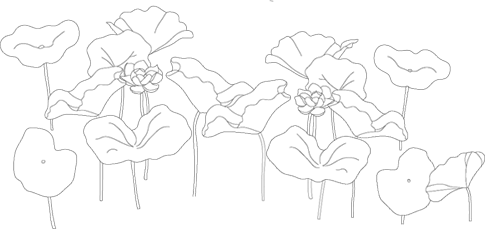

丰富水面：叠加线稿风的水生植物

有一些植物可以藏在水下基础的后面，远处的植物降低透明度。

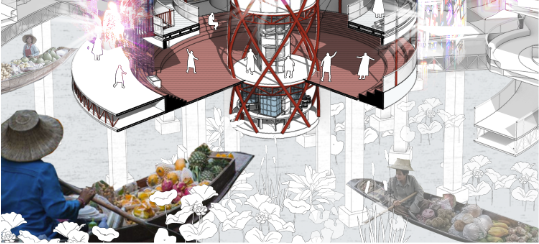

添加水上售卖船只：只保留最近一艘船清晰度最高，作为效果图的前景。形成一个三角形构图。远处的船只清晰度降低，并和植物形成相互遮挡的关系。

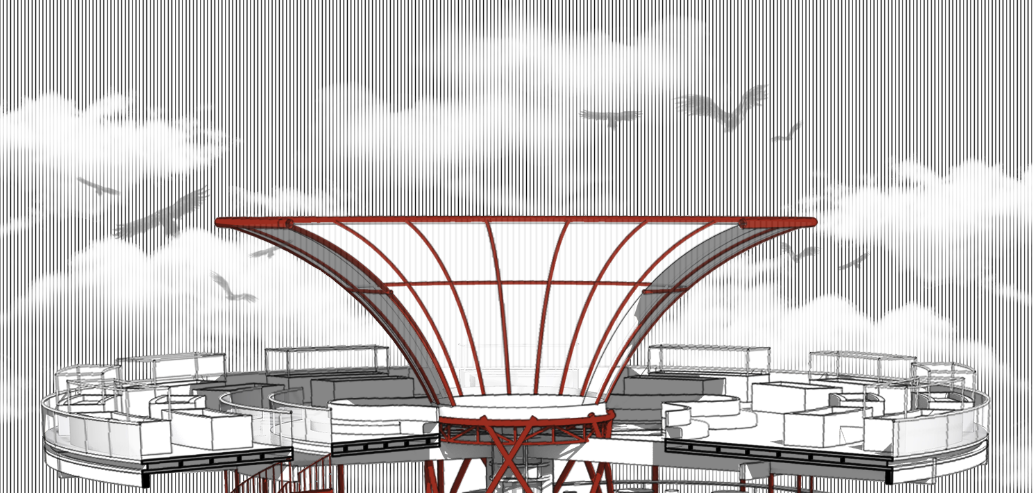

叠加天空素材：

纹理叠加：由于每一层都对应不同的功能空间，所以在叠加纹理的时候重点突出强调了最能体现每一层功能的部分。并且整体配色也采用红色纹理。

屋顶种植区域加入植物素材：

加入白色妹岛小人素材：

完善核心筒区域空间，叠加藤曼和书籍素材：

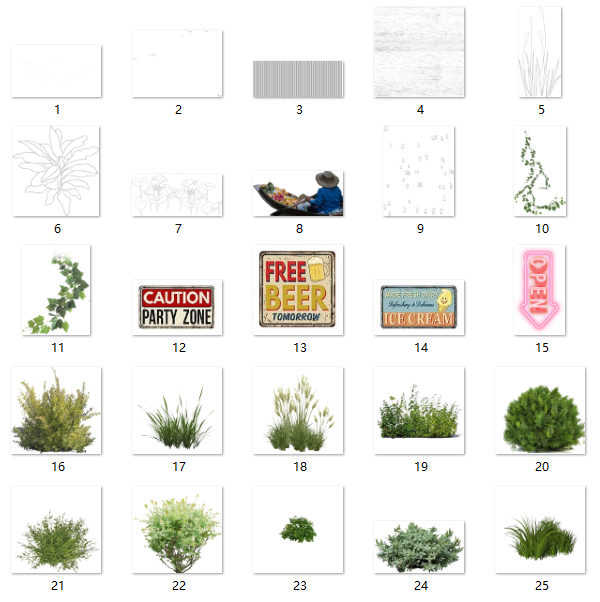

增加现代科技元素：素材依旧是在pinterest上搜的一些带霓虹效果的风格图，导入ps后

①crtl+L，将亮的部分调整的更亮。

②用透明度较低的橡皮擦擦除图片边界

③调整透明度

④增加光束，营造出投影的感觉

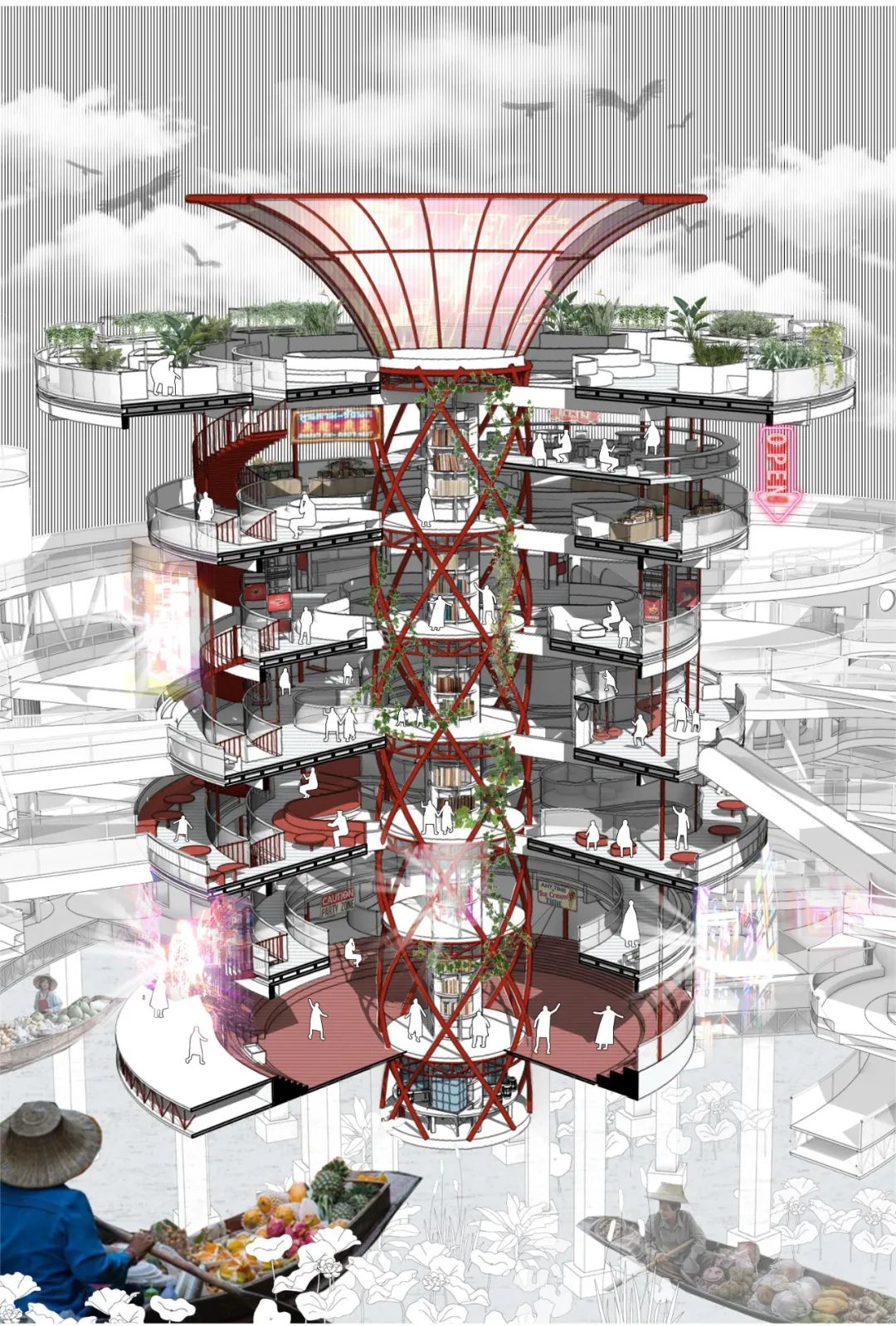

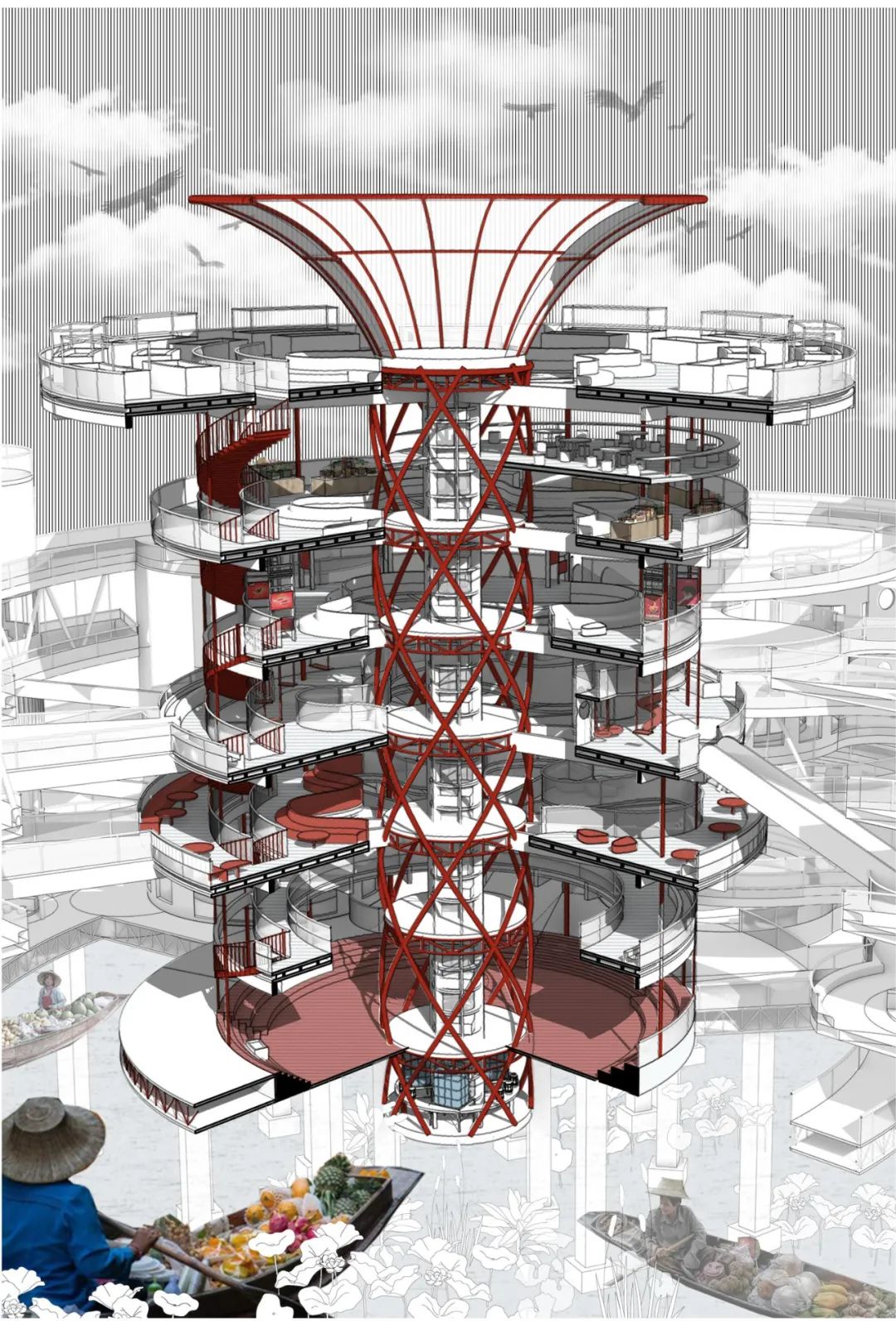

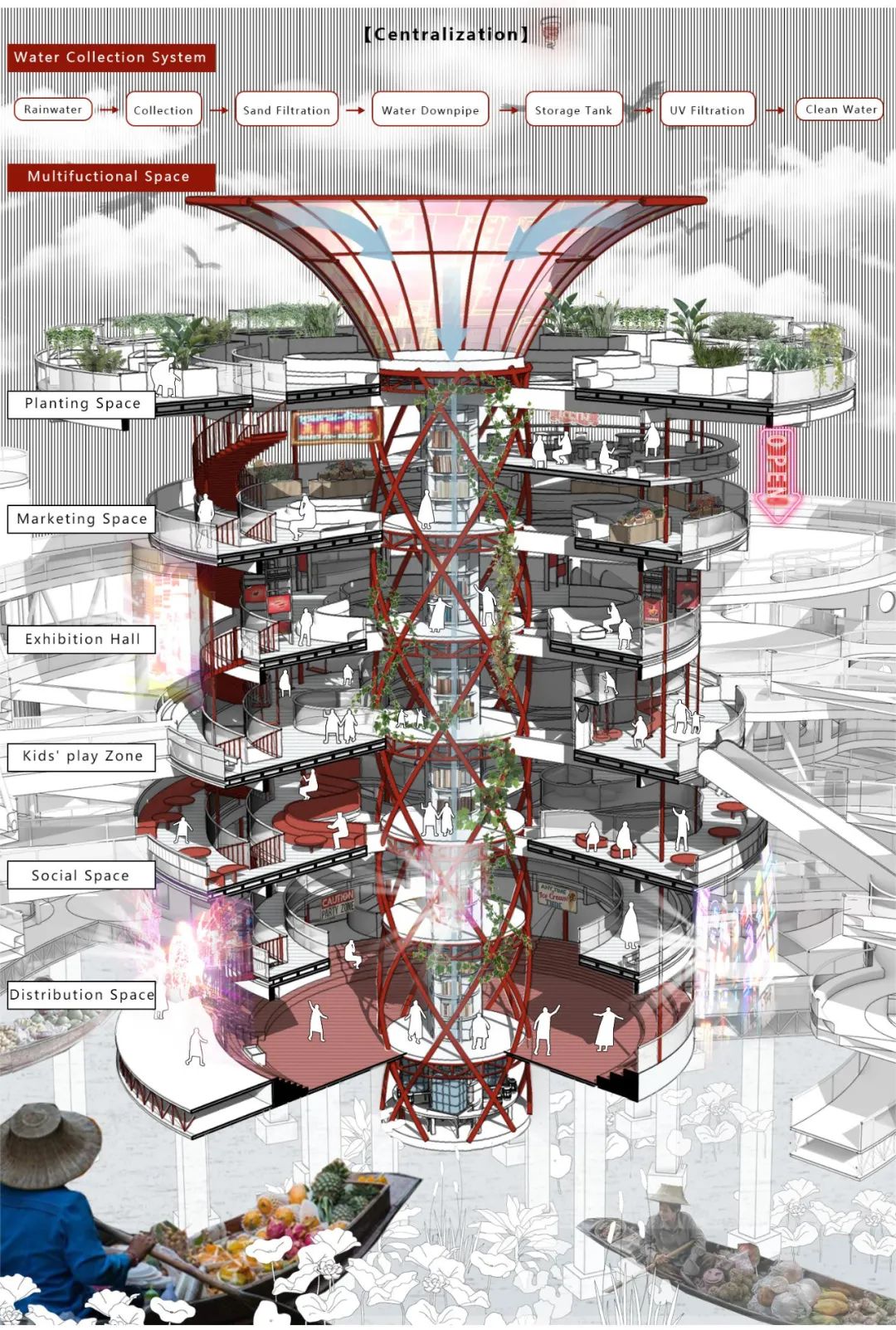

添加分析文字完善整体图面表达：主要是介绍每层空间的功能，以及介绍核心的雨水收集净化系统。
