前期构思与准备

1. 在画图前先确定图幅，以我的这一张图为例，我想在一页横板A4上用一种可读性比较强的mapping的方式表达场地现状。

2. 一定要理清思路，确定表达的内容，即：现状是破碎的景观和难以到达的滨水空间。

3. 确定这一张mapping的大致样式，避免过于复杂和花哨带来读者或者评审在信息获取上面的障碍（功能大于形式哈哈哈哈），于是决定采用稍加处理的卫星图，局部拼贴涂色，加上场地现状照片来制作这一张mapping。

4. 在资料准备上，找到较为高清的卫星图，选取好实地调研的照片，这两项都比较简单。卫星图可以用谷歌地球或者水经注来获取，B站小红书都会有教程，如果嫌麻烦，加上对图片质量要求不高或者是图幅不大的小图，也可以采用截屏的方式。

底图处理

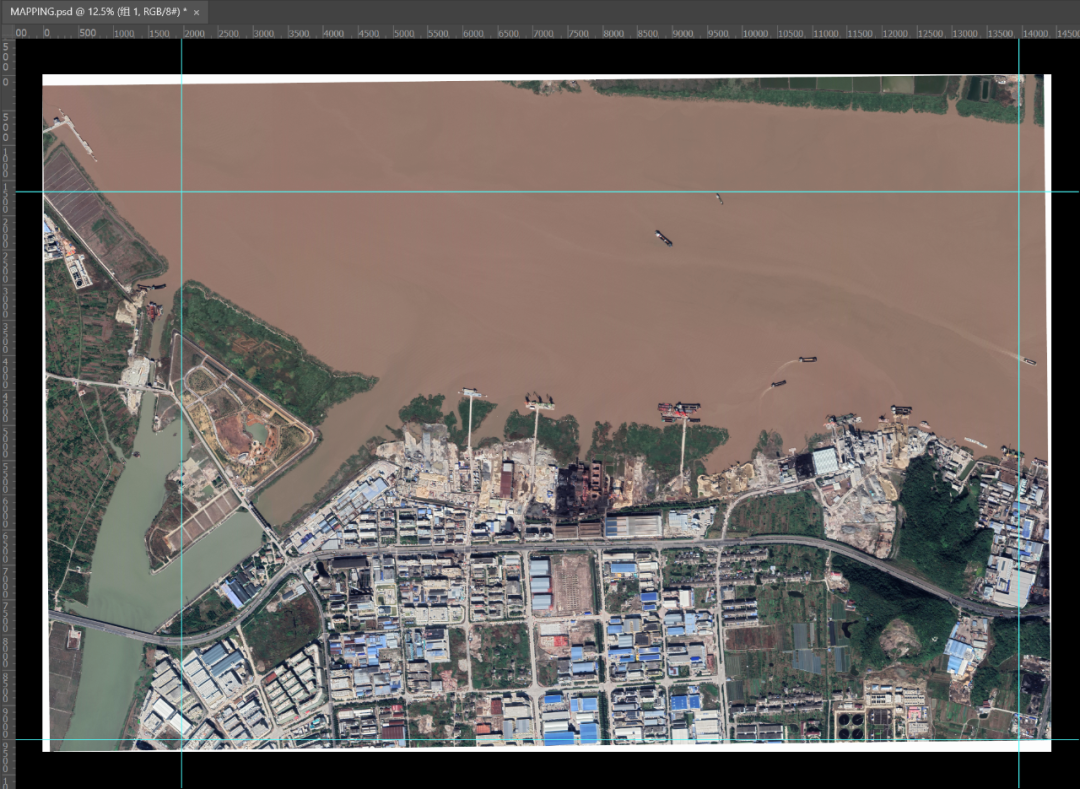

将卫星图拖拽进PS进行底图处理。

1. 图片范围较大，先用Ctrl+R（或者是菜单栏中的“视图-标尺”）打开标尺，划定大致的图幅范围。

2. 对图片进行色彩处理。拷贝图册，用快捷键Ctrl+Shift+U进行去色处理。

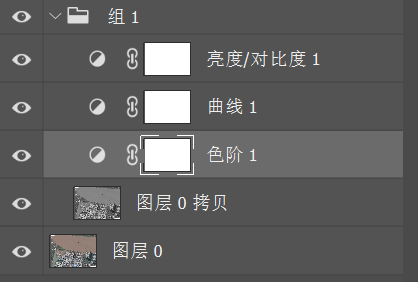

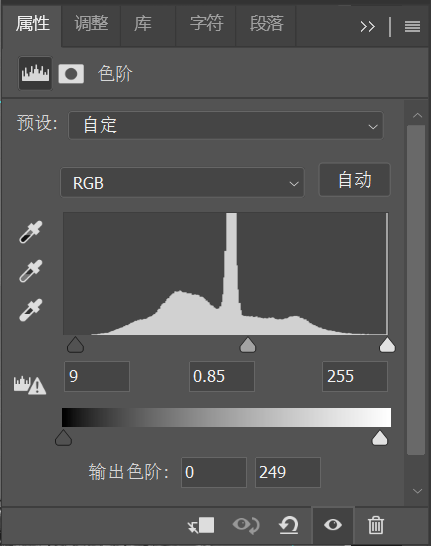

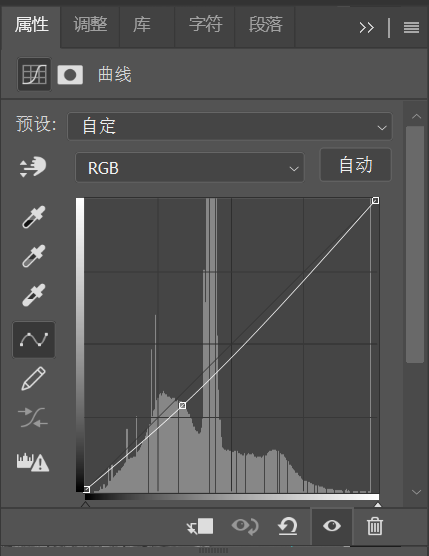

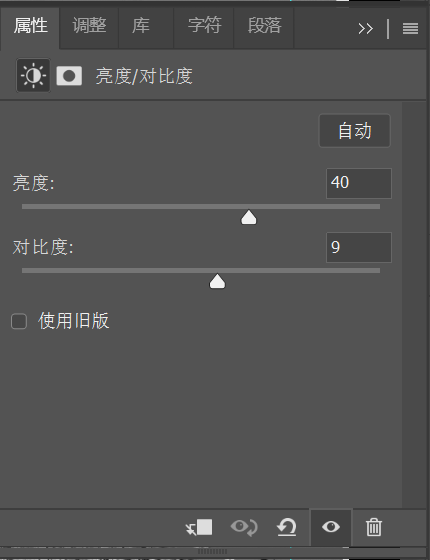

3. 对色阶、曲线、亮度/对比度这三项进行调整。

可以先凭感觉来，后期再调，或者是后期再做。以我的处理为例，三组参数如下图。

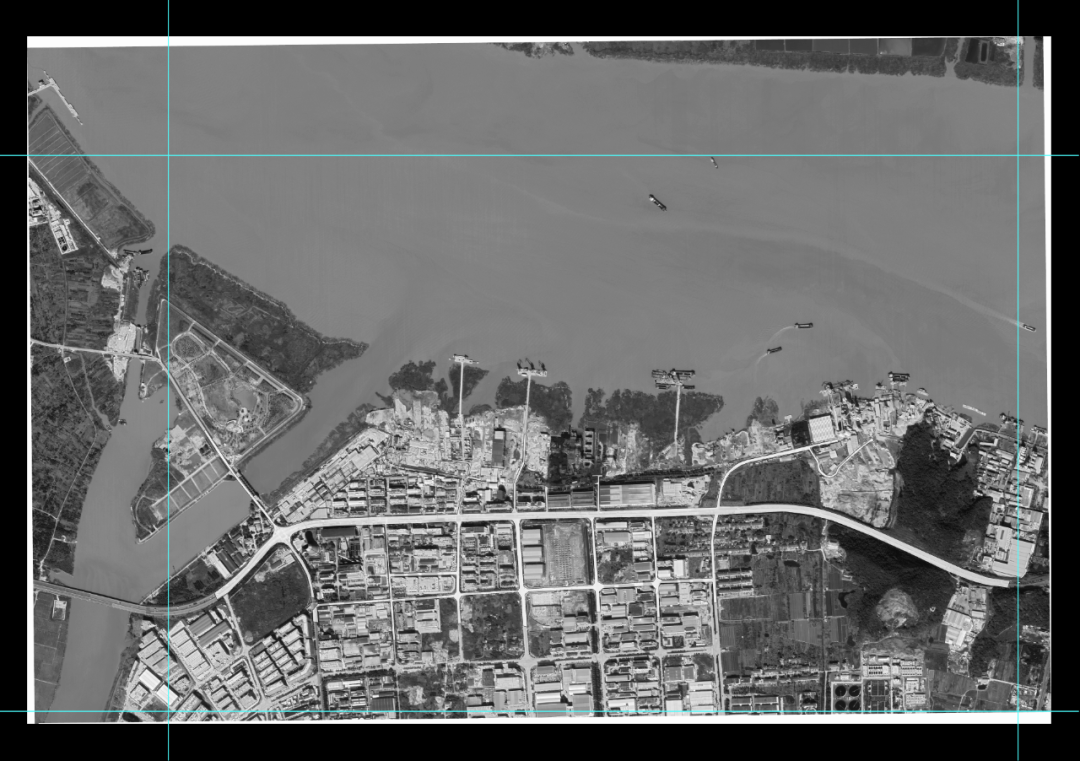

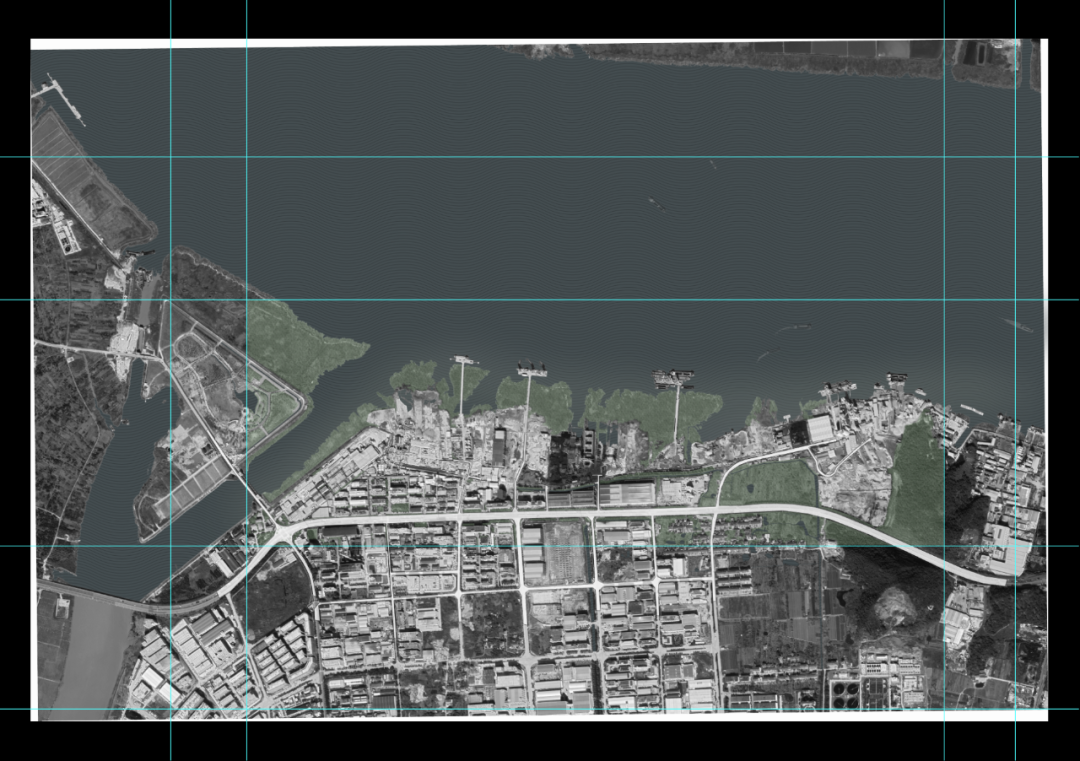

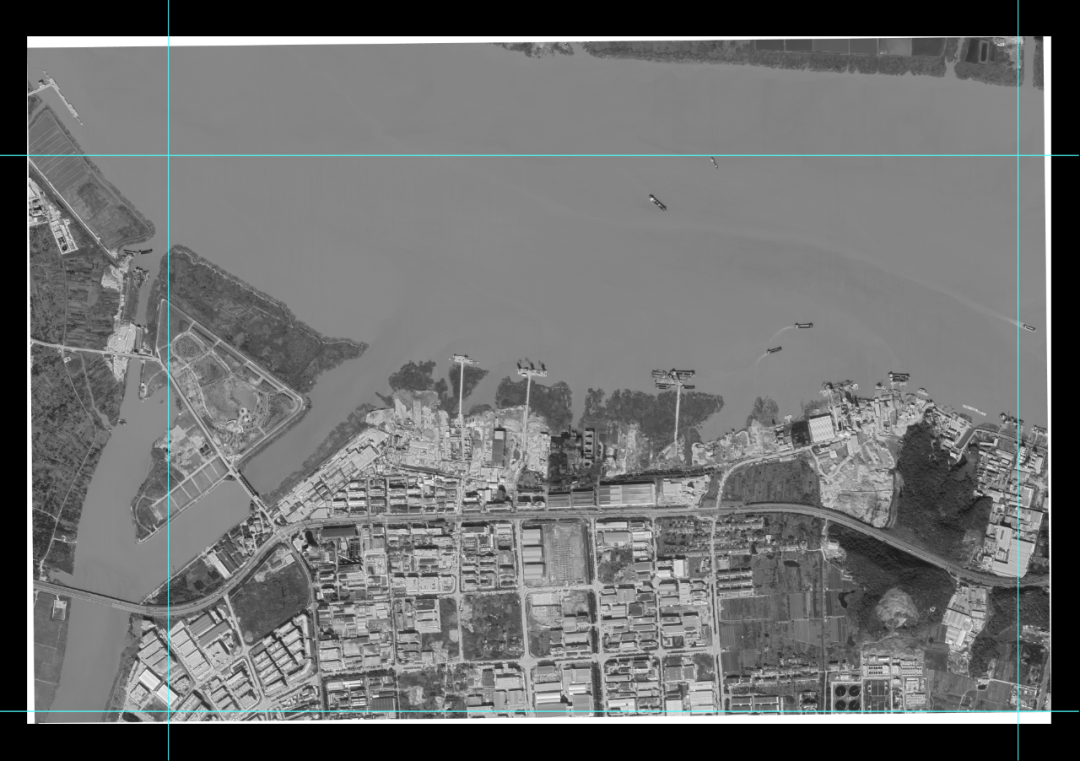

最后，卫星图底图会形成如下图所示的效果，显而易见，经过处理的去色卫星图对比度变大、亮度降低、细节部分更为清晰。

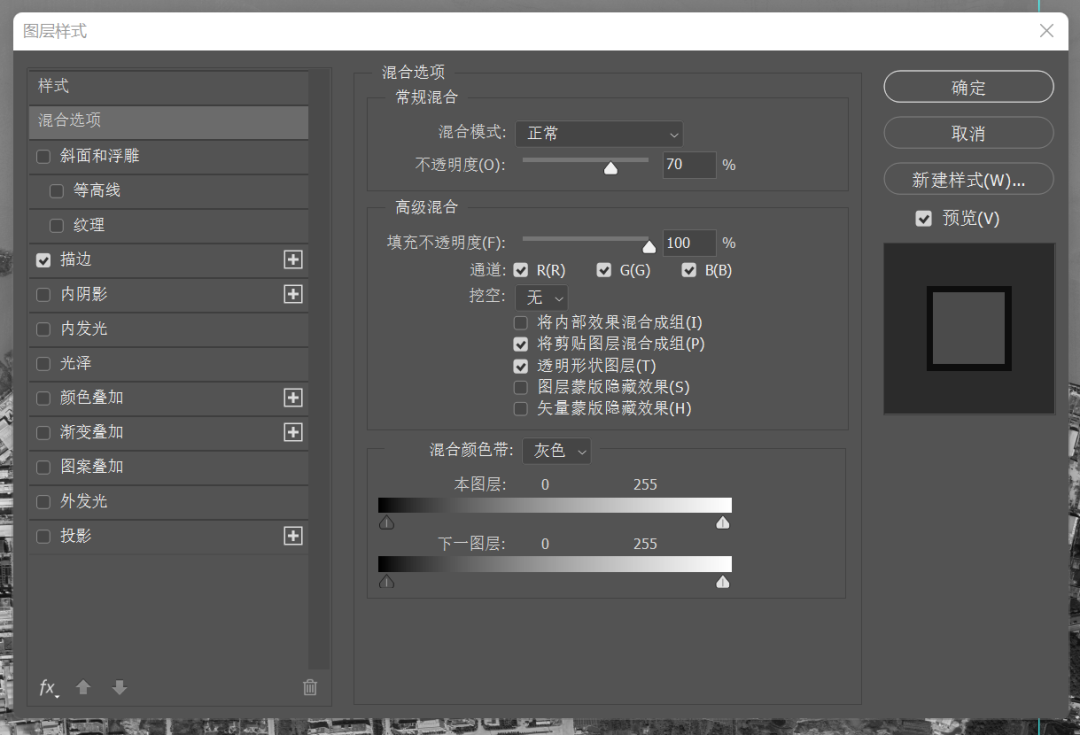

将图层填充白色，双击缩略图，添加图层样式。其中，“混合选项-常规混合”中设置不透明度为70；

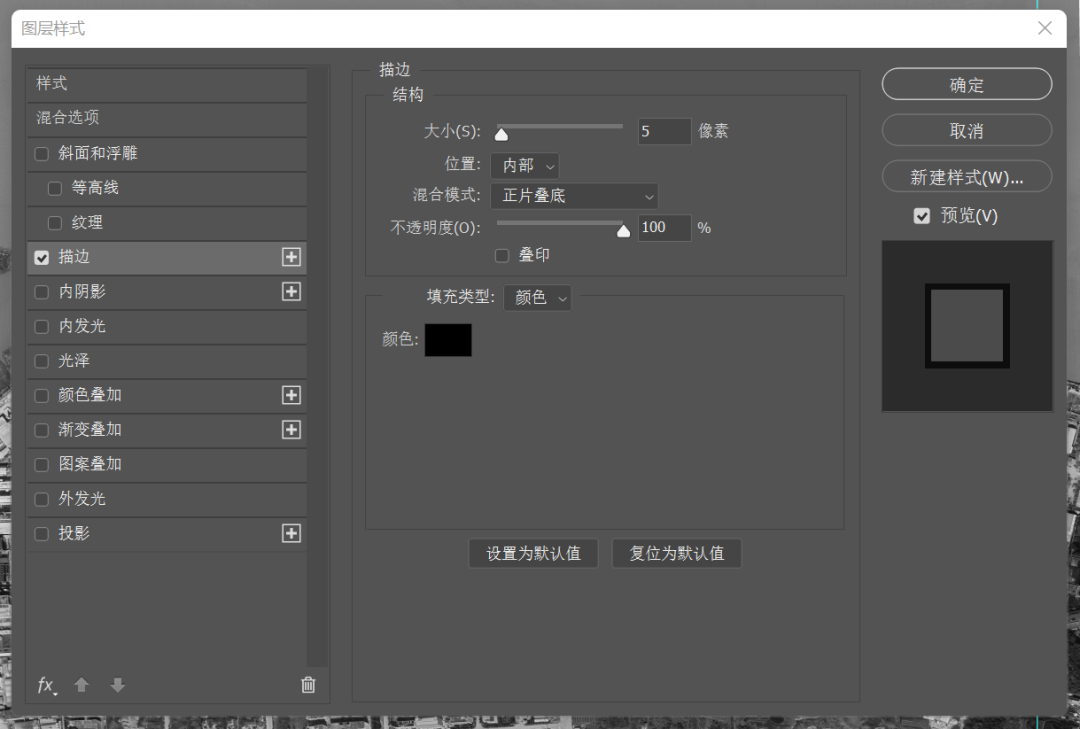

添加描边效果，设置为黑色描边、5像素、内部、正片叠底。

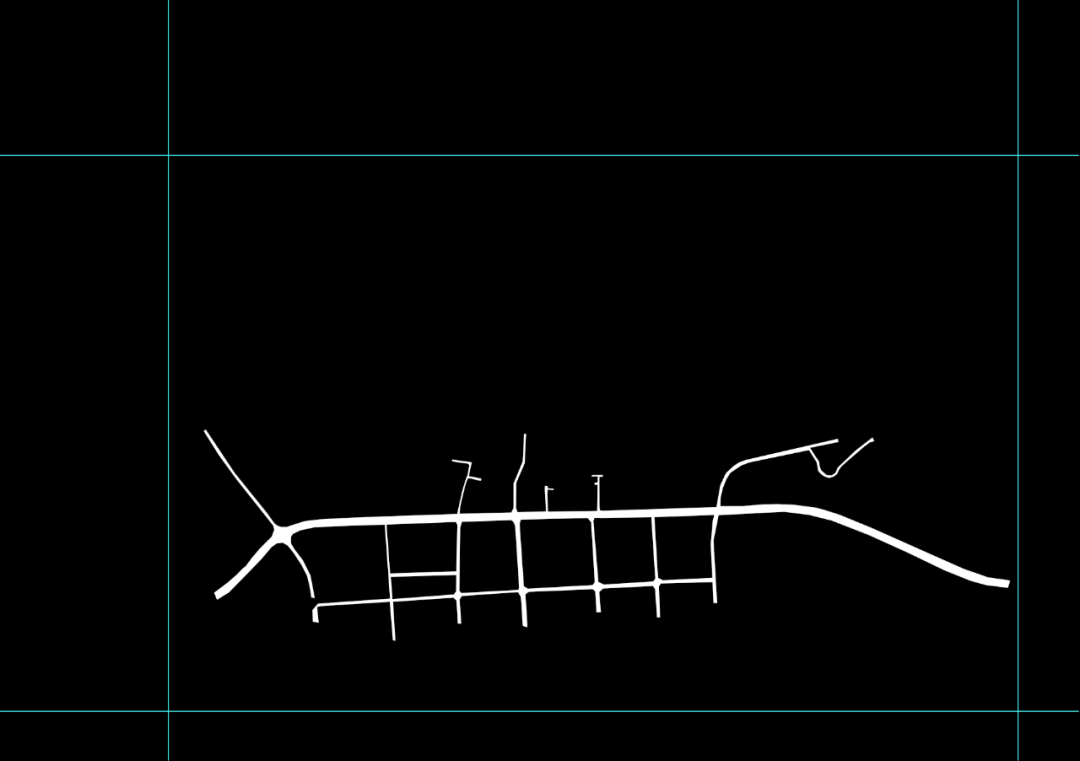

车行道最终形成如下效果。

3. 标尺工具划定着重表达的中央区域。用套索工具手动描出绿地，新建图层并添加蒙版，将图层命名为“绿地”。中央区域以外的绿地可忽略。因为绿地滨水区域边缘破碎且不规则，所以可以考虑后期拿“水域”图层覆盖（因为水域的颜色变化少，可以用魔棒选取）。

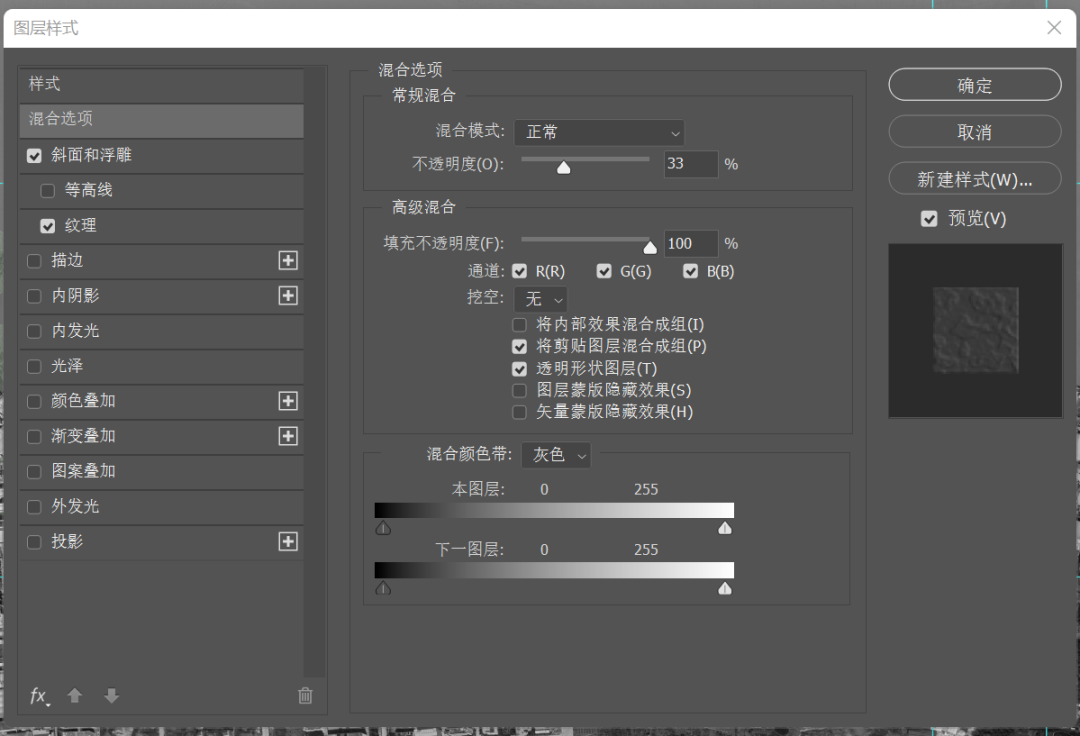

将图层填充淡绿色，双击缩略图，添加图层样式。其中，“混合选项-常规混合”中设置不透明度为33

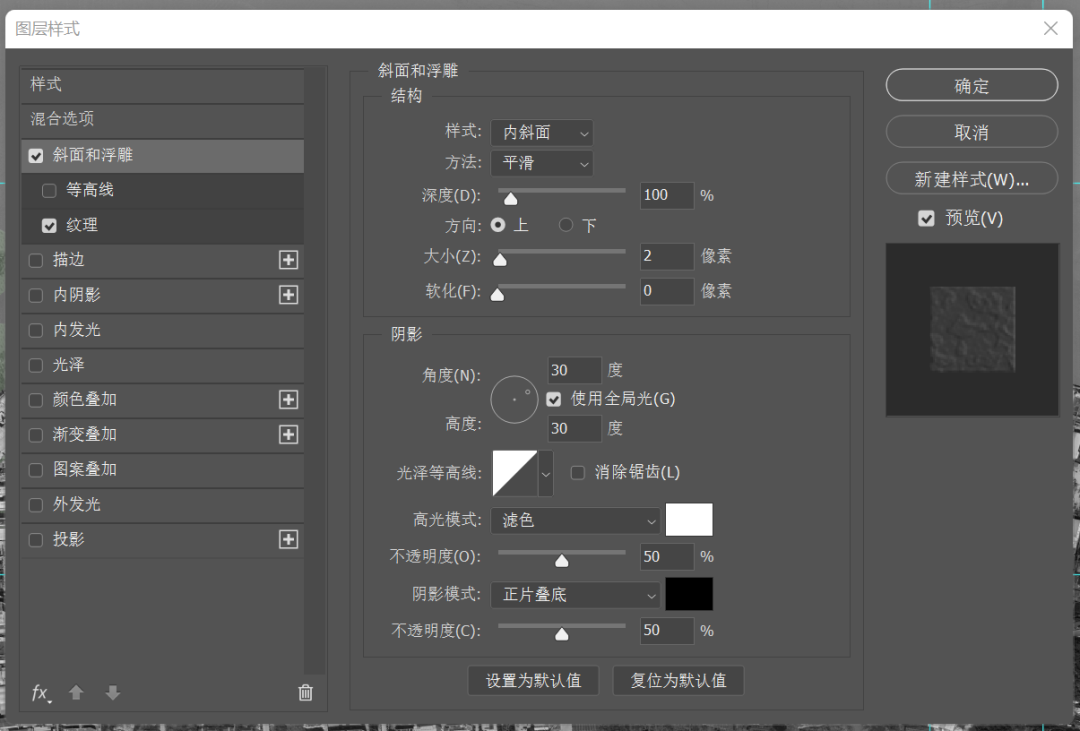

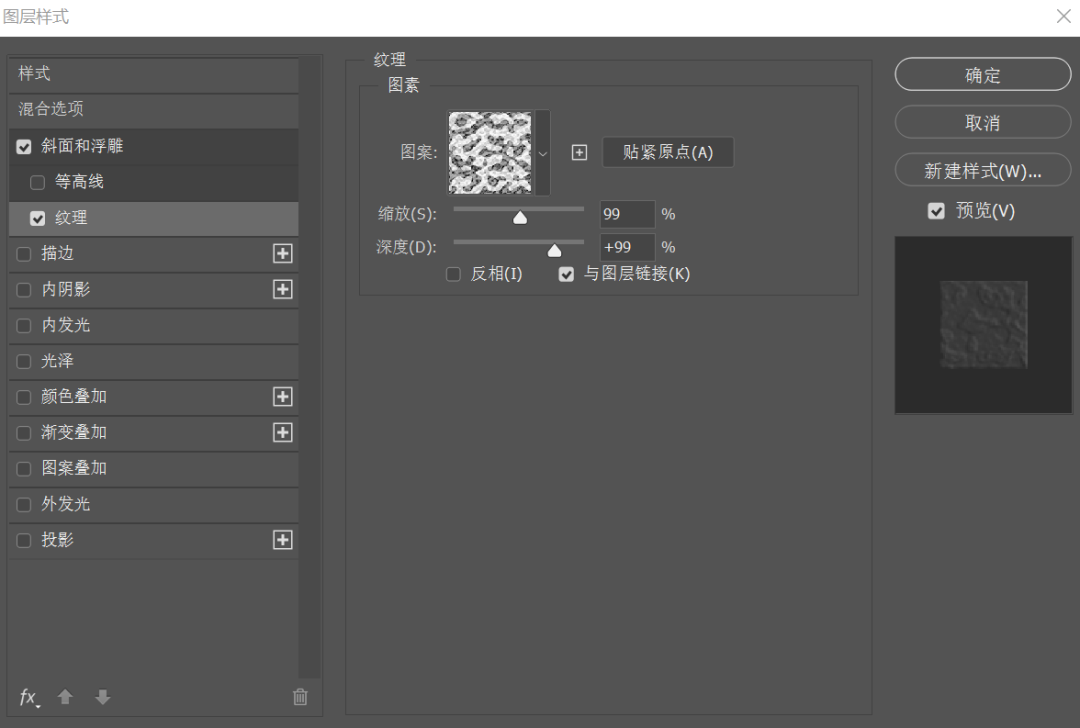

添加“斜面和浮雕-纹理”，为了突出绿地的质感，设置如下。

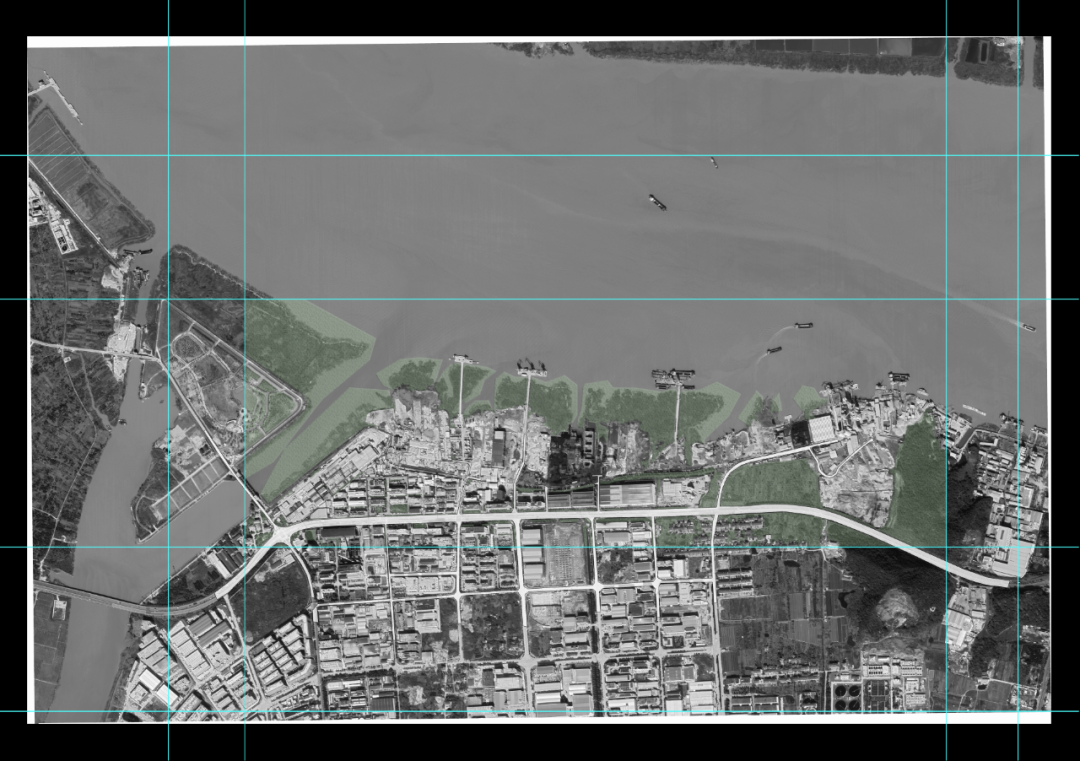

绿地最终形成如下效果。

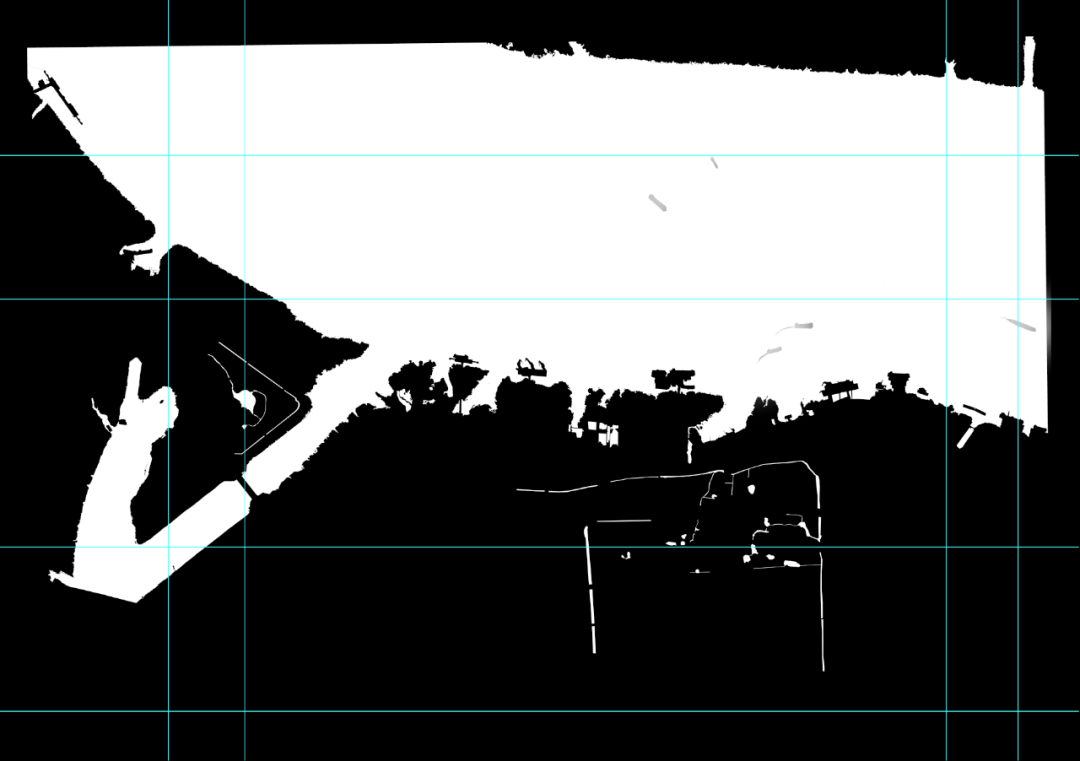

4. 在原始卫星图中，用魔棒选取水域，与真实情况有出入的地方稍作修改，新建图层并添加蒙版，将图层命名为“水域”。

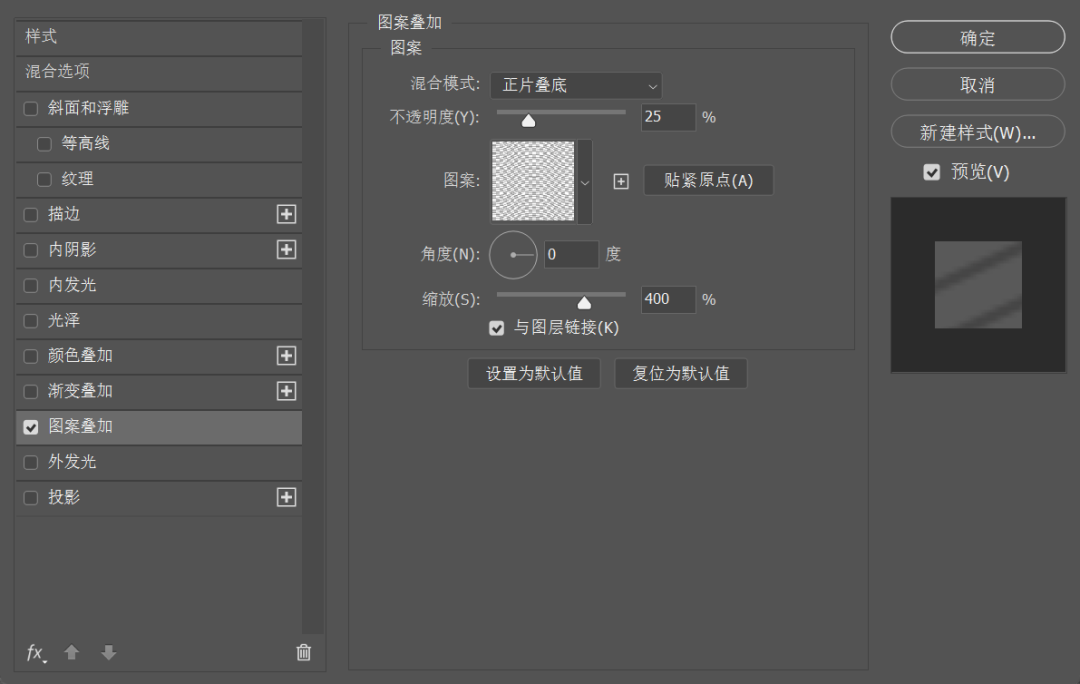

将图层填充藏青色，双击缩略图，添加图层样式。在“图案叠加”中，选取波浪线来填充（因为藏青色与波浪线均可代表水这一要素，若无图层样式可以去淘宝购买相关的图层样式文件），其中设置混合模式为“正片叠底”，不透明度为25，缩放400。

5. 处理水陆交界处，为了避免衔接过于生硬，并突出陆地。新建图层，复制水域蒙版，用绿色的变软柔化画笔涂抹水陆交界处的水域，注意越往水深处越淡，过渡自然即可。

6. 刻画基地外围的公园、工业区、村庄、山。用套索工具手动描出上述元素，新建图层并添加蒙版，将图层命名为“基地外”。

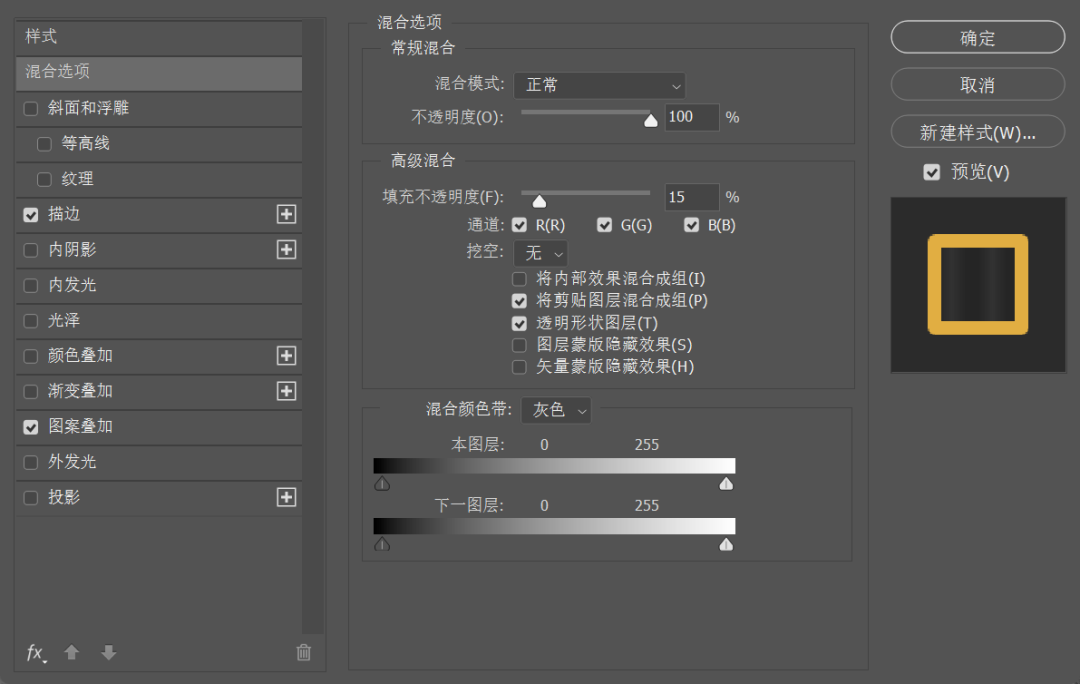

将图层填充黑色，双击缩略图，添加图层样式。其中，“混合选项-高级混合”中设置填充不透明度为15；

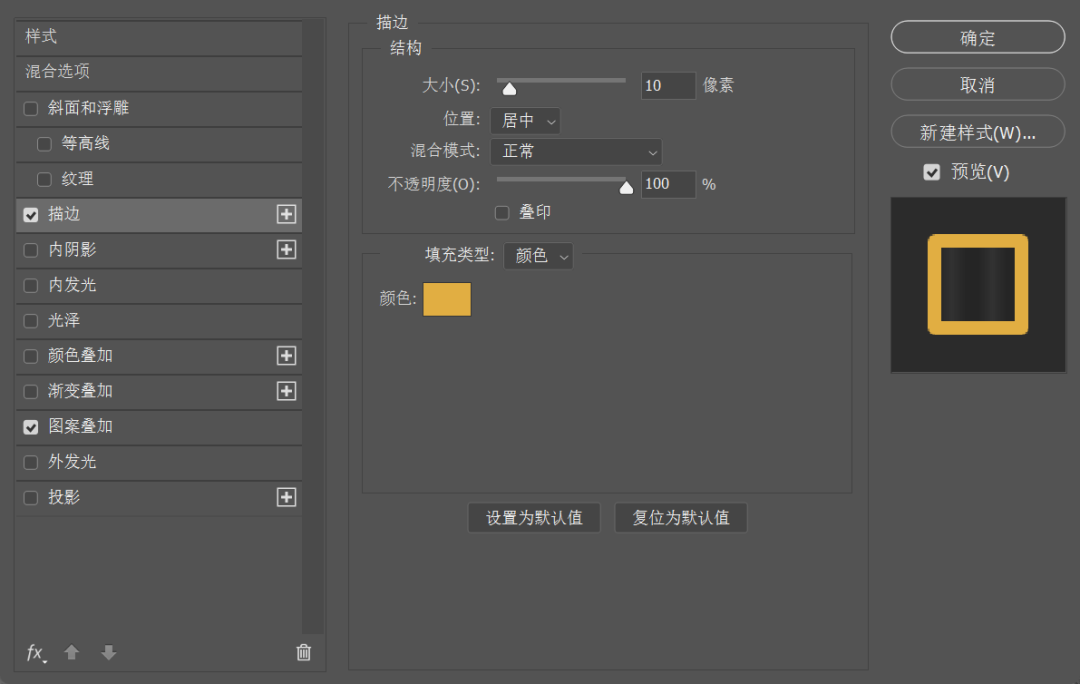

添加描边效果，设置为黄色描边、10像素、居中。

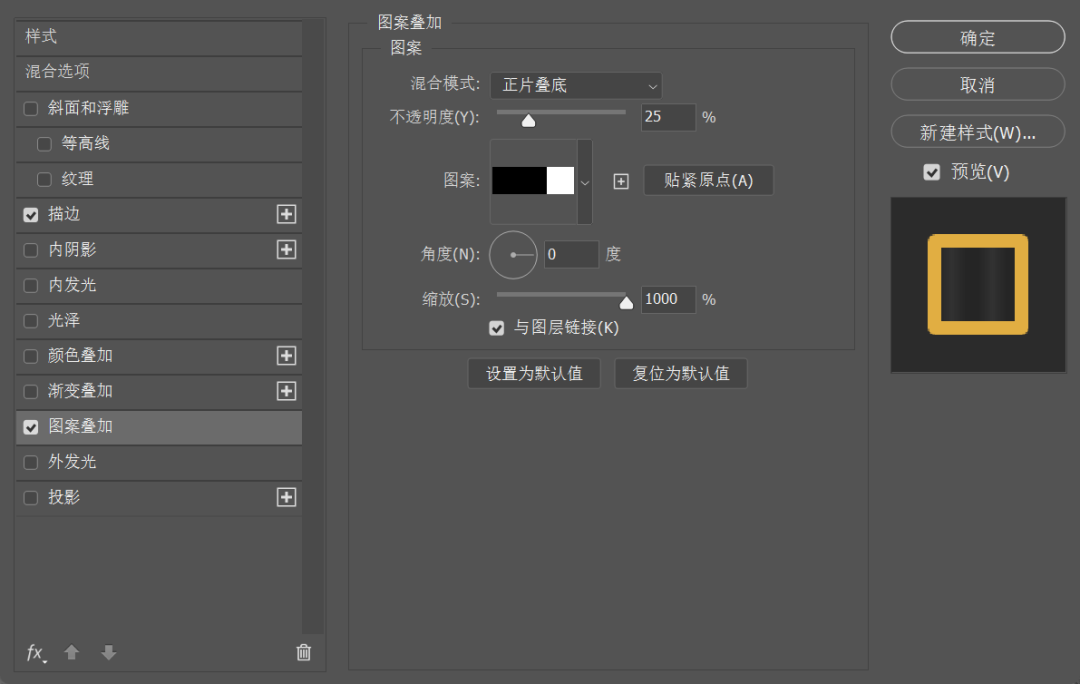

在“图案叠加”中，选取粗竖线、正片叠底、25不透明度来填充。

最终形成如下效果。

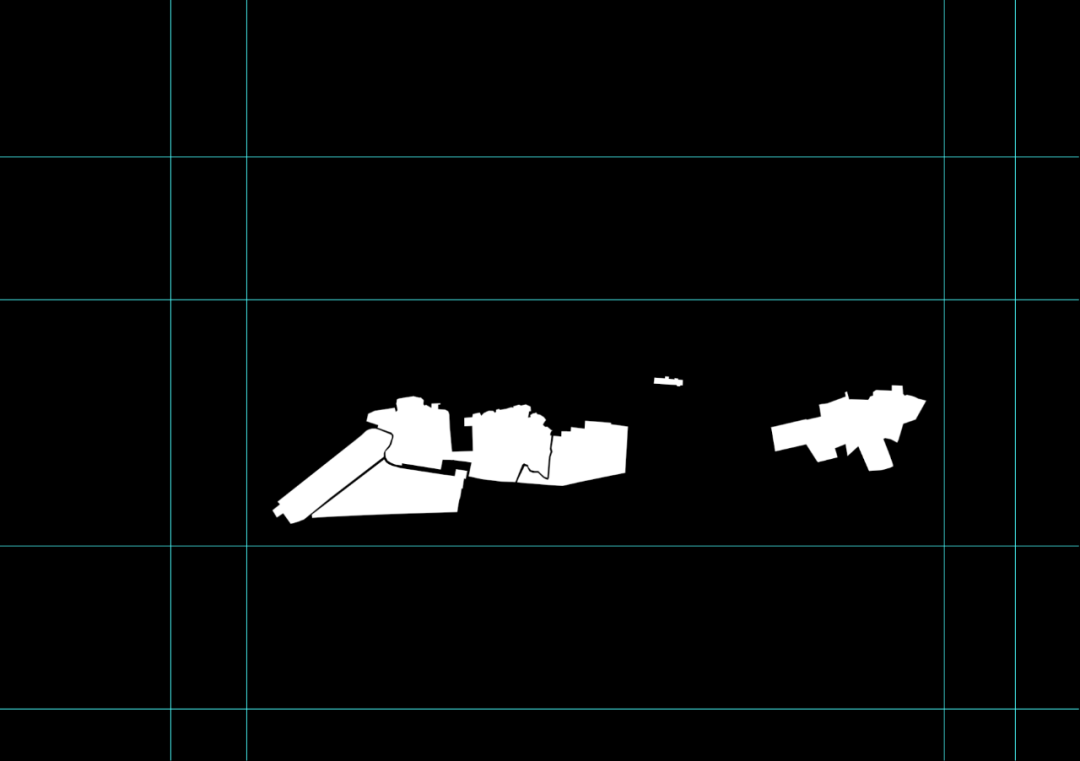

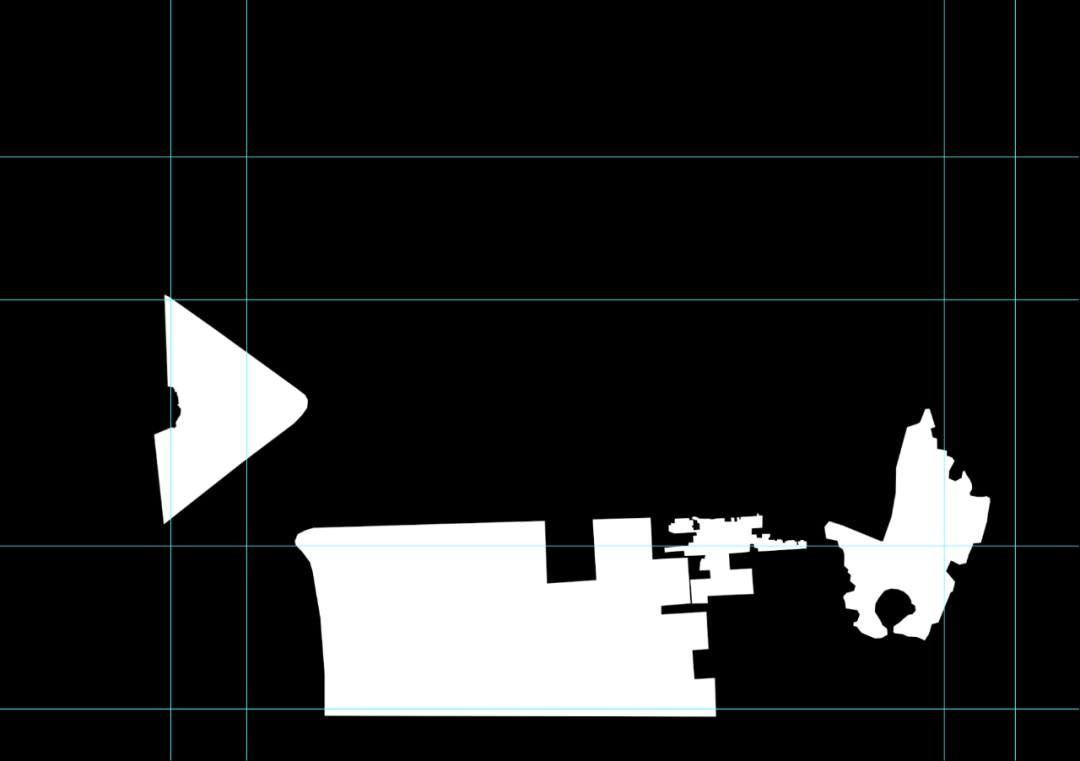

7. 刻画基地内的废弃厂房、制药厂、生态破坏区、旧船厂、码头、旧水泥厂。用套索工具手动描出上述元素，新建图层并添加蒙版，将图层命名为“基地内”。

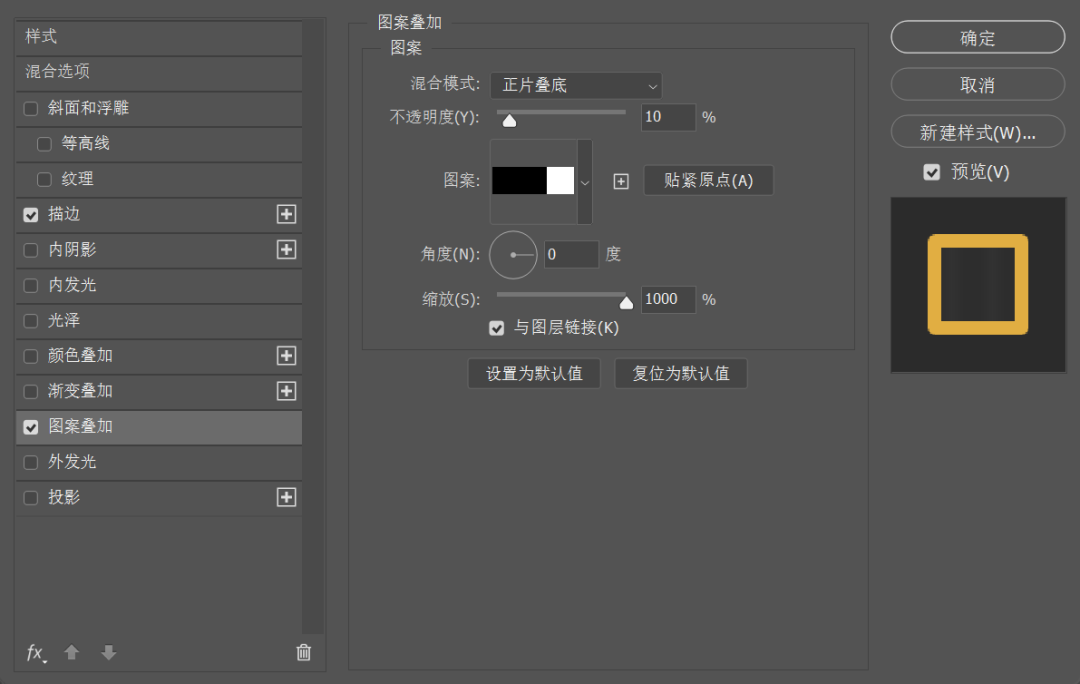

将图层填充黄色，双击缩略图，添加图层样式。其中，“混合选项-高级混合”中设置填充不透明度为15（同“基地外”）；添加描边效果，设置为黄色描边、10像素、居中（同“基地外”）。在“图案叠加”中，选取粗竖线、正片叠底、10不透明度来填充

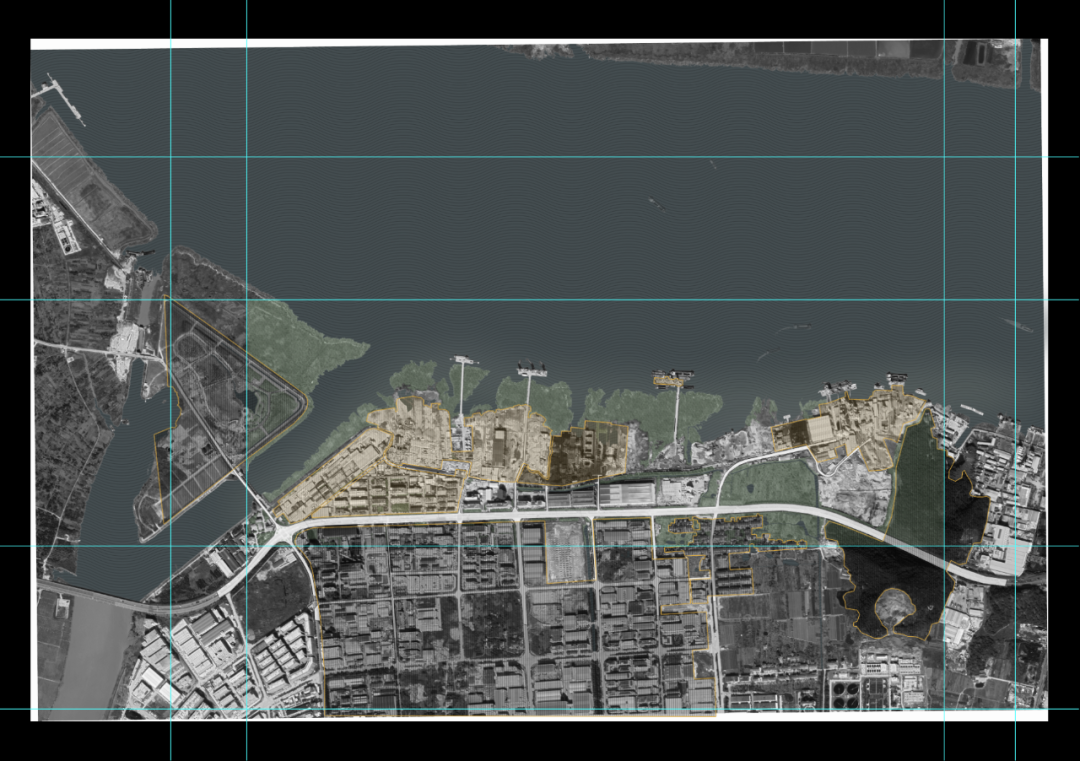

最终形成如下效果。

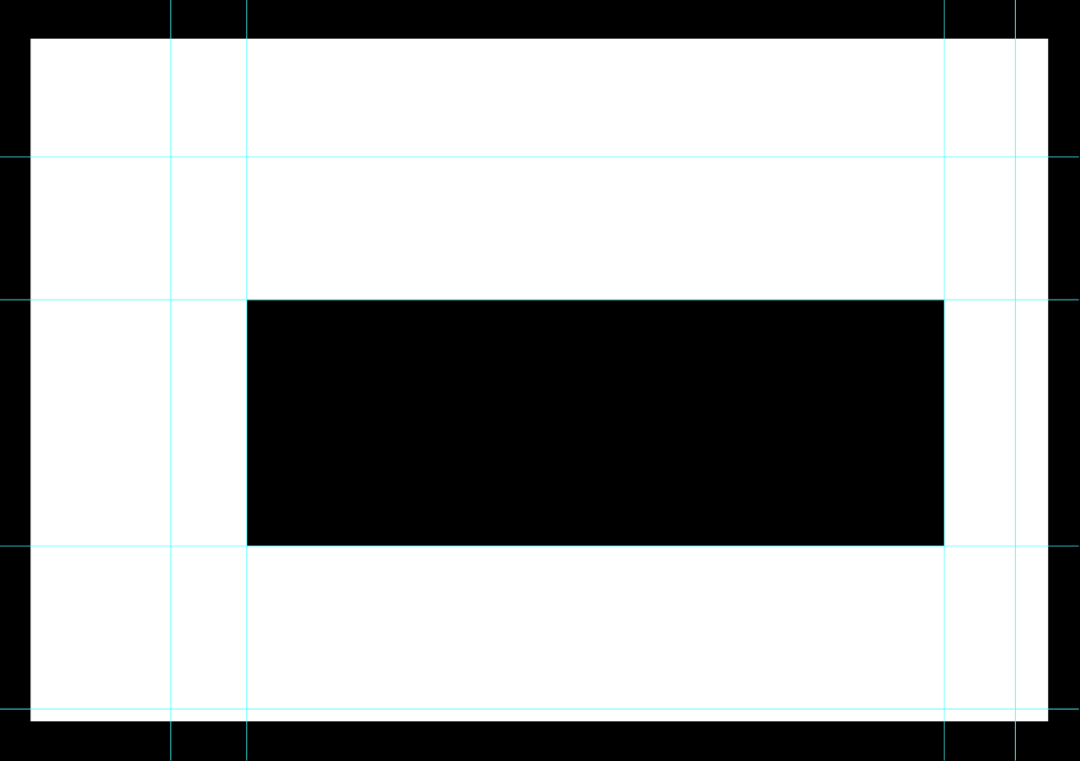

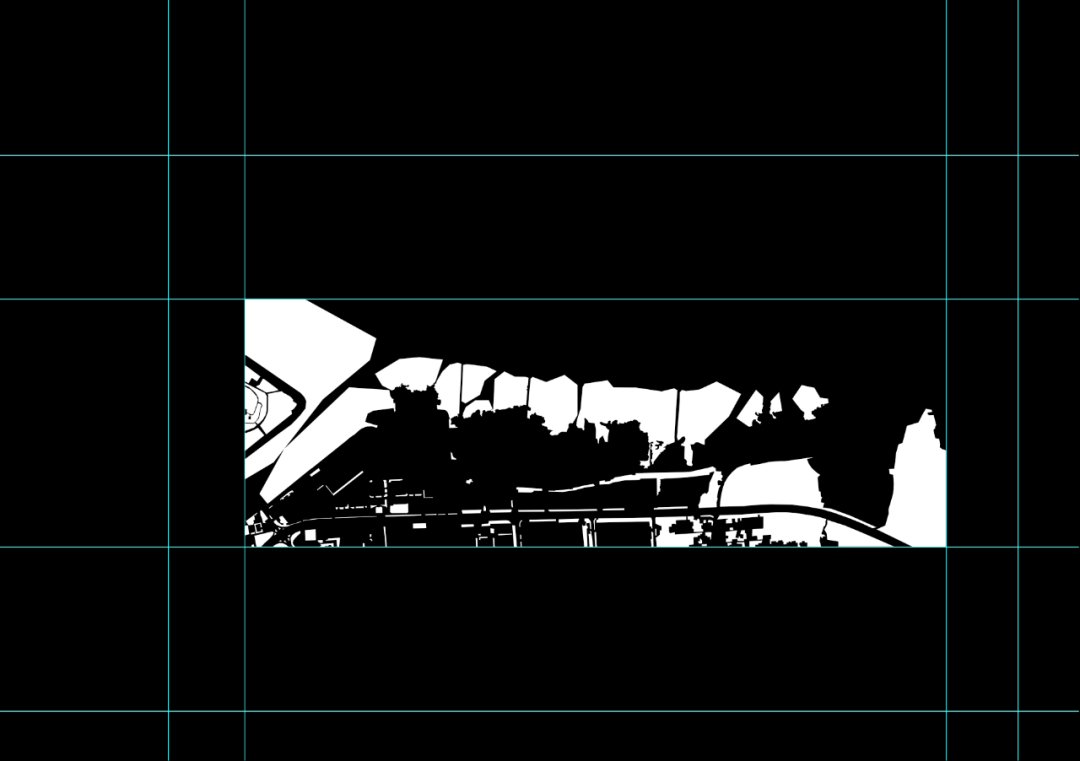

8. 为了突出基地，对非中心区域进行遮罩处理。用矩形选框工具框选中心区并进行反选，新建图层并添加蒙版，将图层命名为“遮罩”。

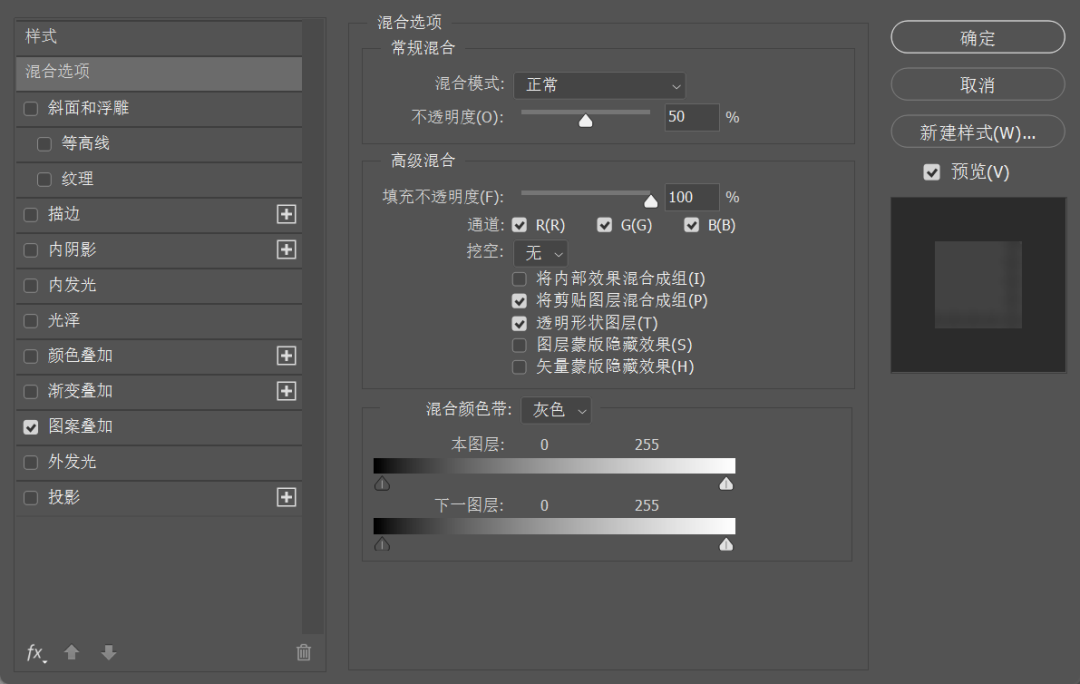

将图层填充白色，双击缩略图，添加图层样式。其中，“混合选项-常规混合”中设置不透明度为50；

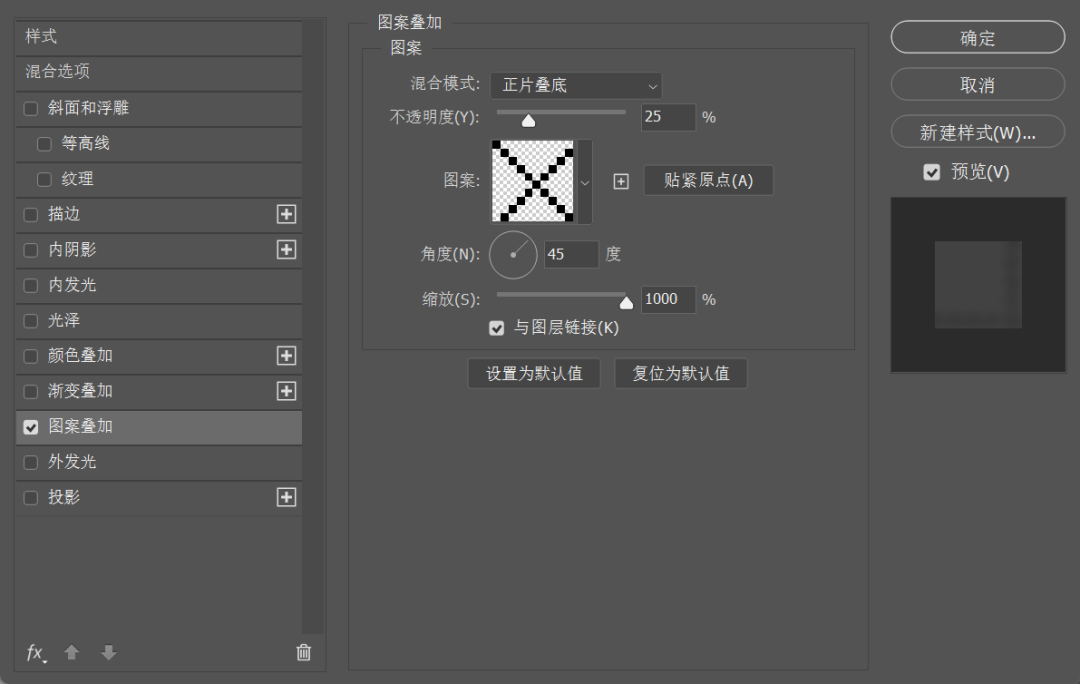

在“图案叠加”中，选取正片叠底、不透明度25的网格来填充。

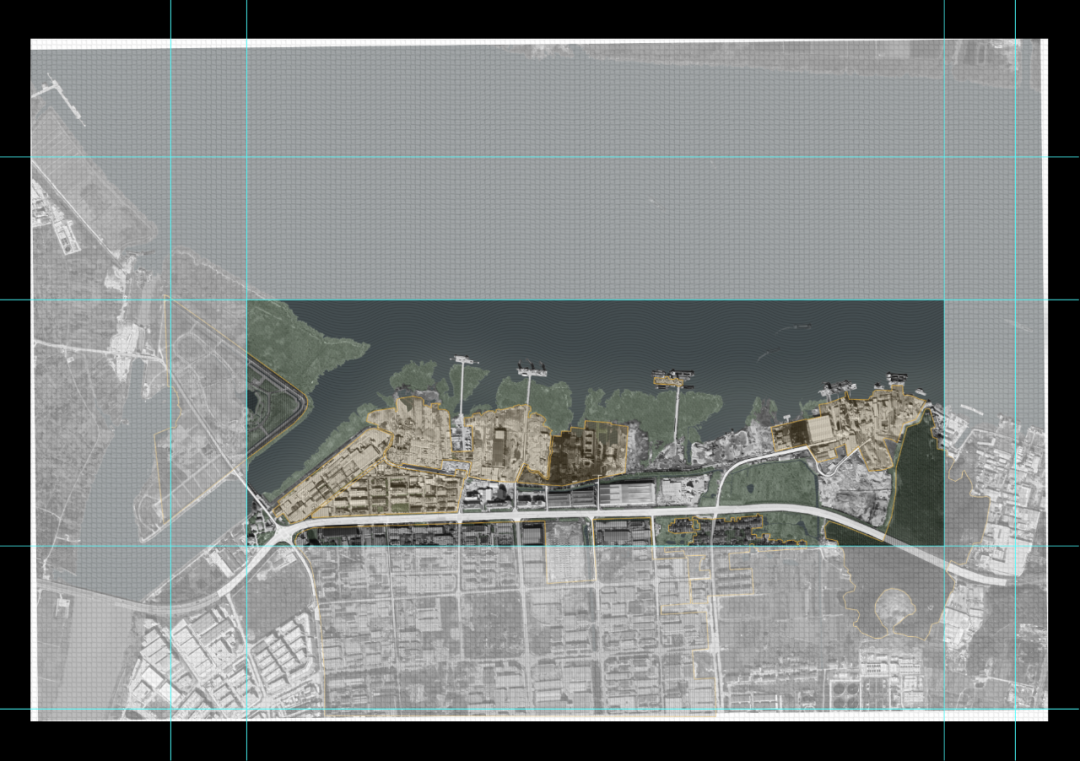

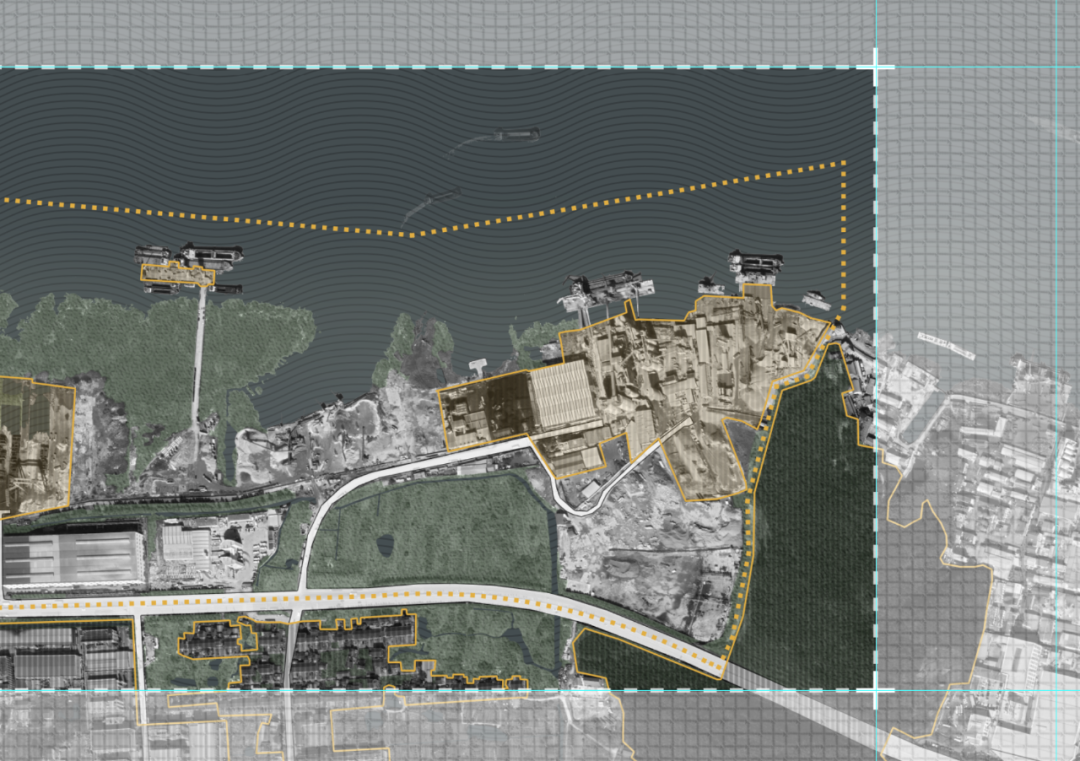

最终形成如下效果。

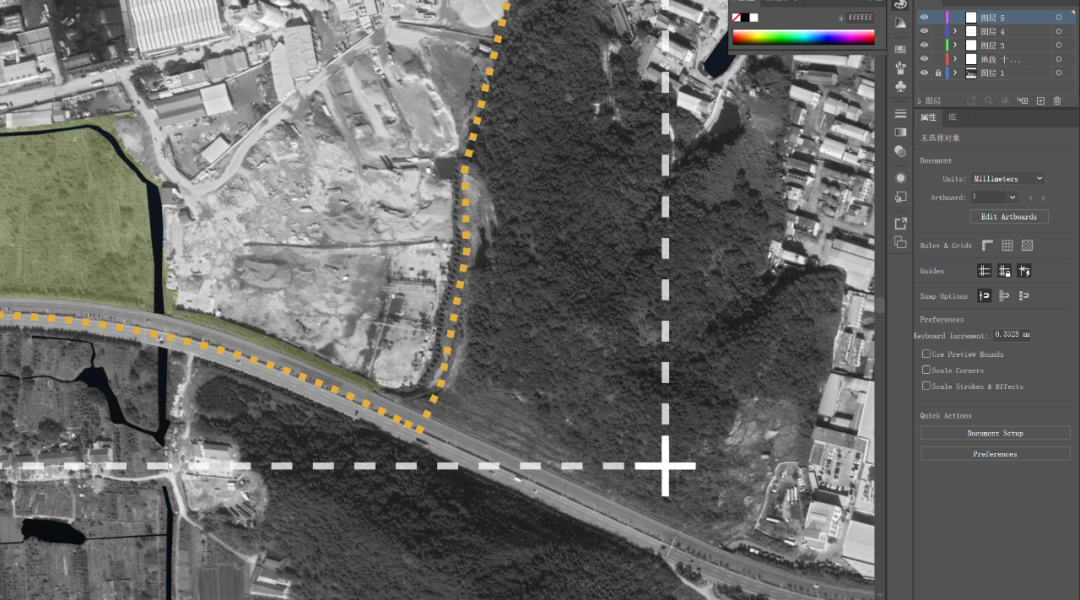

9. 保存图片为JPEG，在AI中打开图片，新建图层，在新图层中对遮罩边缘与场地红线根据情况进行描边处理，以突出重点。

全选所有内容，直接拖动进mapping的PSD文件形成“矢量智能对象”，双击图层缩略图，激活AI文件进行联动，在被打开的AI文件中，设置背景图片图层为不可见并进行保存，关闭AI文件，回到PSD文件，保存文件。

至此，对场地中的相关要素刻画结束。

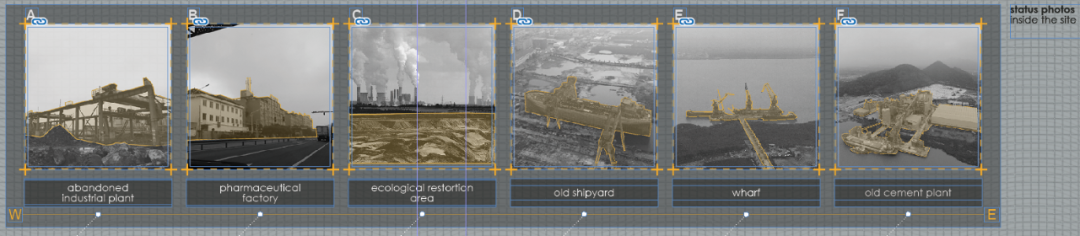

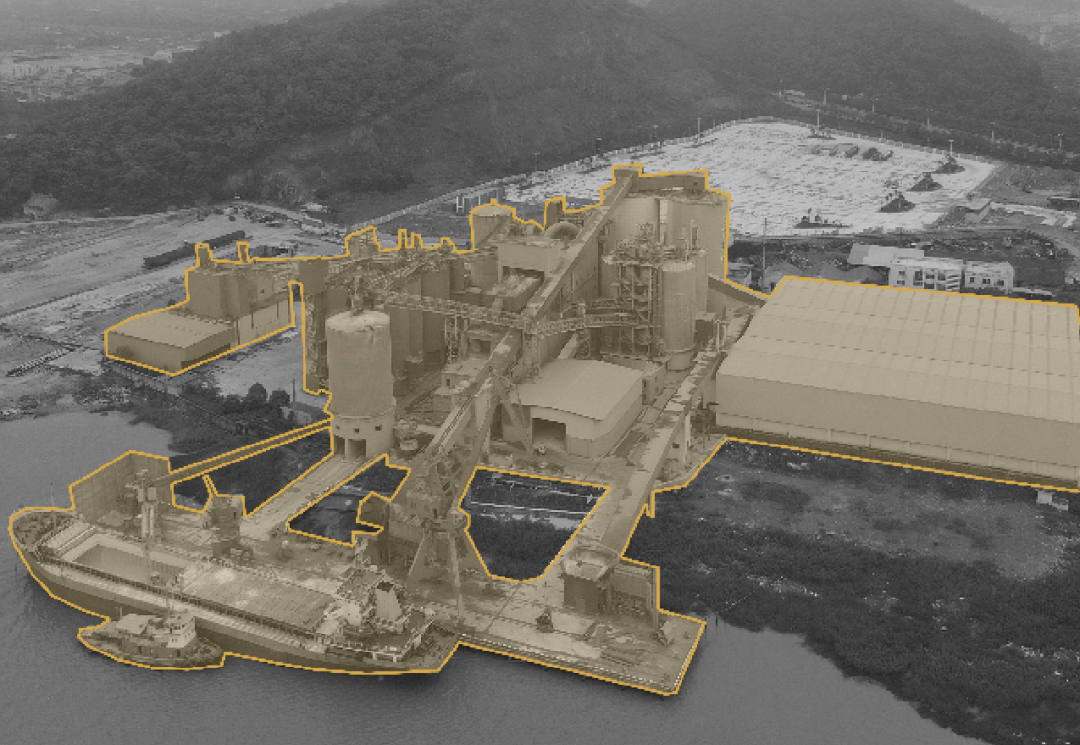

1. 利用PS对各场地照片进行统一处理。去色成黑白图，调整亮度、对比度、明度，使得各照片和谐统一，将每张照片的重点信息进行高亮显示，例如这里用的是选取-新建图层-蒙版-填充和描边。

将照片和mapping.psd文件放入ID进行排版和调整。

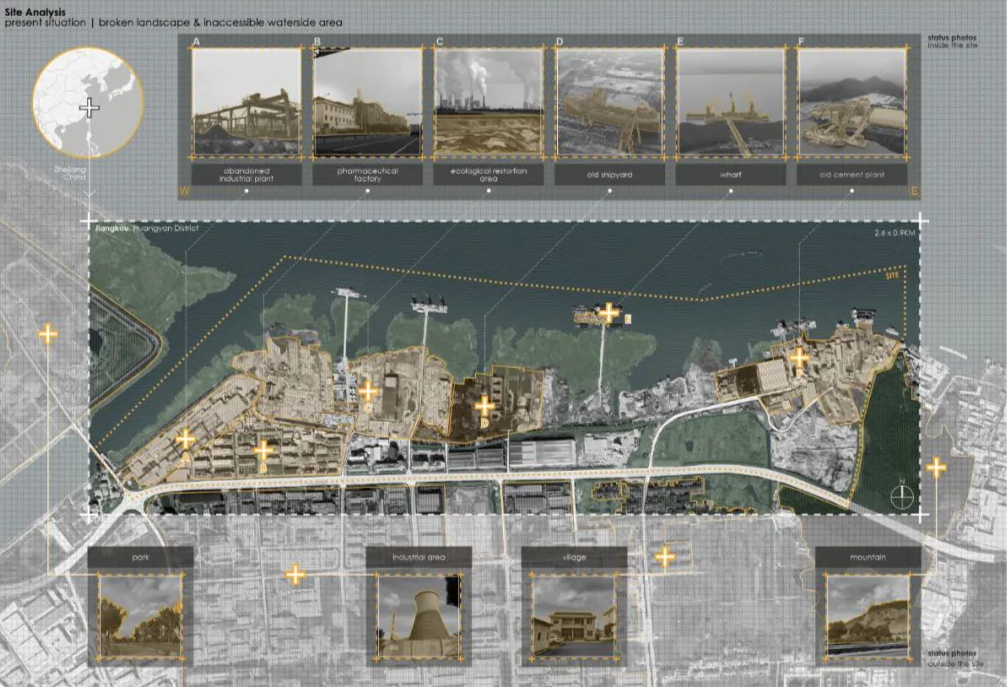

2. 根据个人需求与图面美观程度，在ID中添加文字信息、光标、引线、指北针等。这一步因为每个人的情况不一样，项目也不一样，就不详细描述了，图片仅作参考。但是总之要注意保证色彩统一、主次分明、重点信息能够在第一时间被获取。

好啦，到这里我们的制作过程就全部讲完啦，怎么样，学会了么？~下次遇到需要做MAPPING的时候，希望大家都能做出这样精致美丽的图来哦~
